人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，这是小灯泡L和定值电阻R的电流随电压变化的图像，由图像可知（）A．甲是R的I-U关系图像B．R的阻值为0.1ΩC．将L和R并联在4V的电源上，通过L的电流大于通过R的电流D．将L和R串联在4V的电源上，L两端的电压大于R两端的电压2．如图所示，闭合开关S，下列方法能使电压表与电流表示数比值变大的是（）A．增大电源电压B．增大R1阻值C．增大R2阻值D．减小R2阻值3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．如图所示，电源电压保持不变。
开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（）A．电压表V的示数变大，电流表A1的示数变小B．电压表V的示数不变，电流表A2的示数变大C．电压表V的示数与电流表A1的示数之比变大D．电流表A2的示数与电流表A1的示数之差变小5．某物理兴趣小组设计了一款测量体重的装置，其结构原理如图所示。
电源电压恒定，R1是定值电阻。
R2是压敏电阻，其阻值随所受压力的增大而减小。
当体重比小希重的小阳站在装置上时，电表示数变化情况是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表与电流表的示数比值变大6．如图所示的电路中，电源电压不变，已知定值电阻R1=5Ω,R2=4Ω，当开关S2接到位置1、闭合S1时，电压表的示数为1.0V；当开关S2接到位置2、闭合S1时，电压表的示数可能为（）A．0.8V B．0.9V C．1.1V D．2.1V7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。
2023年人教版九年级物理上册 第十七章 欧姆定律 单元测试卷及答案

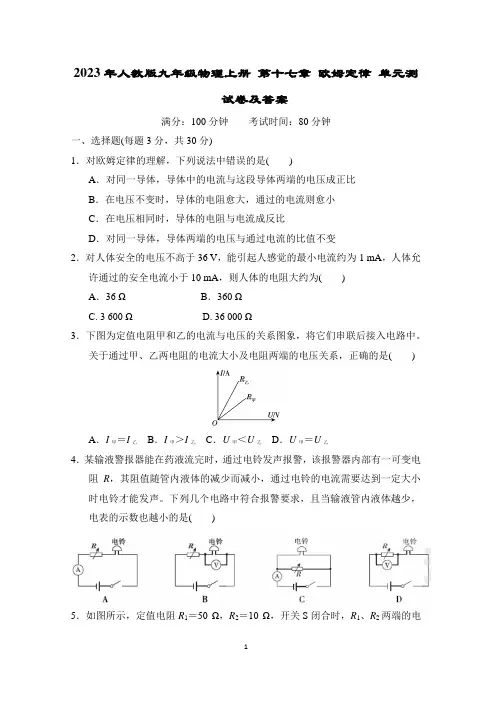

2023年人教版九年级物理上册第十七章欧姆定律单元测试卷及答案满分：100分钟考试时间：80分钟一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。
关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。
下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。
一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。
人教版初中物理九年级上册第十七章测试卷(附答案)
第十七章欧姆定律（3）一、选择题（每小题3分，共30分）1．（2015•临洮县校级模拟）根据欧姆定律I=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大【考点】欧姆定律．【难度】易【专题】欧姆定律．【分析】导体的电阻是导体的本质属性，与导体的材料，长度，横截面积有关，与导体的电压和电流无关，【解答】解：导体的电阻是导体本身的一种属性，与导体的电压和电流无关，根据欧姆定律可知导体两端的电压越大，通过这段导体的电流就越大，所以A，B，C错误，D正确．故选D．【点评】本题考查学生对导体电阻的理解和灵活运用欧姆定律的能力，属于基础题，难度不大．2．如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行．在“保持电压不变”这一步实验时应（）A．保持R2滑片的位置不动B．保持R1不变C．更换R1，并调节R2滑片到适当位置，保持电压表示数不变D．保持电路中电流不变【考点】电路中的电流与哪些因素有关．【难度】易【专题】探究型实验综合题．【分析】电流跟电压、电阻有关，用控制变量法研究电流跟电压和电阻的关系．（1）研究电流跟电压的关系时，保持电阻不变，改变定值电阻两端的电压，讨论电流跟电压的关系．（2）研究电流跟电阻的关系时，保持电阻两端的电压不变，改变电阻大小，讨论电流跟电阻的关系．【解答】解：研究电流跟电阻的关系时，保持电压不变，更换R1，并调节R2滑片到适当位置，保持电压表示数不变，讨论电流跟电阻的关系．故选C．【点评】（1）正确掌握欧姆定律的电流跟电压、电阻的关系．（2）导体两端的电压一定时，导体中的电流跟导体的电阻成反比，在电阻一定时，导体中的电流跟导体的电压成正比．3．（2010•枣庄）小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（）A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动 D．适当增加电池的节数【考点】电路中的电流与哪些因素有关; 有关欧姆定律的计算．【难度】中【专题】实验题；压轴题；控制变量法．【分析】要研究导体中的电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端的电压不变，当电路中的电阻由10Ω换成20Ω时，导体两端的电压是否变化，怎样变化是此题的解题思路．【解答】解：在滑动变阻器的电阻值Rp不变的情况下，电路中由于将10Ω的定值电阻换成20Ω的定值电阻，使整个电路的电阻值R总增大．利用公式I=可知，电路中的电流减小．此时滑动变阻器两端的电压Up=IRp，由于Rp不变，I减小，导致了Up的减小．而定值电阻两端的电压等于总电压减去滑动变阻器两端的电压，由于滑动变阻器两端的电压减小导致了定值电阻两端的电压增大，所以要减小定值电阻两端的电压．根据公式U=IR可知，R不变，只能减小电流，所以要使电路中的电阻增大，即滑片P向右移动增大电阻．A、此时电压表的示数与前面的相比已经变化，所以不能读数，要调节到电压等于10Ω的电阻接入的电压时再读数．故A错误．B、符合上面的分析，故B正确．C、向左调节时，电压表的示数会变得更大，故C错误．D、适当增加电池的节数，电压表的示数也会变得更大，故D错误．故选B．【点评】研究导体中的电流与导体电阻的关系时，控制其两端的电压不变是此题中调节滑动变阻器的依据．4．在用“伏安法测电阻”时，所选择的电源电压为4.5V，被测电阻的阻值约为l0Ω，则选择电路时电压表、电流表的量程应为（）A．0～3 V、0～3 A B．0～3 V、0～0.6 AC．0～15 V、0～3 A D．0～15 V、0～0.6 A【考点】伏安法测电阻．【难度】中【专题】应用题；欧姆定律．【分析】根据电源的电压选择电压表的量程，根据欧姆定律求出电路中的最大电流确定电流表的量程．【解答】解：电源电压为U=4.5V＞3V，则电压表选0～15V的量程，故AB不正确；由I=可得，电路中的最大电流：I大==0.45A＜0.6A，则电流表选0～0.6A的量程，故C不正确，D正确．故选D．【点评】本题考查了电压表和电流表量程的选择以及欧姆定律的应用，知道选择电表的依据是解题的关键．5．（2016•济宁）小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示．其中电路图与实验数据不对应的是（）A．小满 B．小希 C．小梦 D．都不对应【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；电路和欧姆定律；电路变化分析综合题．【分析】由电路中可知，定值电阻R与滑动变阻器串联，滑片左移时接入电路中的电阻变小，根据欧姆定律可知电路中的电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化，据此分析表格数据得出答案．【解答】解：由电路中可知，定值电阻R与滑动变阻器串联，当滑片左移时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，则A．电压表并联在R两端的电压，当电流表的示数增大时电压表的示数增大，故小满的电路图与实验数据对应；B．电压表并联在变阻器两端，当电流表的示数增大时电压表的示数减小，故小希的电路图与实验数据不对应；C．电压表并联在电源，当电流表的示数增大时电压表的示数不变，故小梦的电路图与实验数据对应．故选B．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，要注意电压表位于不同位置时其示数与电流表示数变化的对应关系不同．6.（2009•金山区一模）下图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（）A．电路中的电流减小，油箱油面降低B．电路中的电流减小，油箱油面升高C．电路中的电流增大，油箱油面降低D．电路中的电流增大，油箱油面升高【考点】有关欧姆定律的计算．【难度】中【专题】应用题．【分析】分析电流走向可知，变阻器R与定值电阻R′是串联在电路中，故油量表（电流表）示数I=．而当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．【解答】解：当油箱油面下降，油箱里的浮球跟着下降，变阻器的滑片就会上移，金属片连入电路中的长度就增加，阻值增大．根据I=可知变阻器R阻值增大，电路电流就会减小．故选A．【点评】变阻器一节课后的习题中有各种形式的变阻器，本题也是其中之一，学习时要多加留意．7．（2016•玉林二模）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；动态预测题；电路和欧姆定律；电路变化分析综合题．【分析】由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，然后得出电压表V示数与电流表A1示数比值和电压表V示数与电流表A2示数比值的变化．【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故AB错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I=可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，因电压表V的示数不变，电流表A2的示数不变，电流表A1的示数变小，所以，电压表V示数与电流表A1示数比值变大，电压表V示数与电流表A2示数比值不变，故C错误，D正确．故选D．【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．8．两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，现把它们串联起来，则该串联电路两端允许的最高电压是（）A．19 V B．25 V C．15 V D．10 V【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；电路和欧姆定律．【分析】串联电路中各处的电流相等，当两定值电阻串联时允许通过的最大电流为两个额定电流里面最小的一个，根据电阻的串联和欧姆定律求出两端允许加上的最高电压．【解答】解：两电阻允许通过的最大电流分别为1A和0.6A，∵串联电路中各处的电流相等，∴两只电阻串联时，电路电流只能允许最大为0.6A，∵串联电路的总电阻等于各分电阻之和，∴根据欧姆定律可得：两端允许加的最大电压为U=0.6A×（10Ω+15Ω）=15V．故选C．【点评】为保护电路安全，电路允许通过的最大电流应等于用电器允许通过的最大电流的较小值，熟练应用串联电路特点及欧姆定律是关键．9.（2012•枣庄）如图表示阻值不等的两个电阻的电流随电压变化的I﹣U图线，从图中判断正确的是（）A．R1＜R2B．R1、R2串联后的总电阻的I﹣U图线在区域ⅡC．R1、R2并联后的总电阻的I﹣U图线在区域ⅢD．R1、R2并联后的总电阻的I﹣U图线在区域Ⅰ【考点】欧姆定律．【难度】难【专题】应用题；电路和欧姆定律；图像综合题．【分析】（1）图象中比较两电阻两端电压相同时，通过A和B的电流大小的关系，再利用R=即可比较出阻值的关系；（2）根据两电阻串联后的总电阻等于各分电阻之和即比R1和R2中任何一个电阻都大，分析所在的区域；（3）两电阻并联时总电阻的倒数等于各分电阻倒数之和即比R1和R2中任何一个电阻都小，分析所在的区域．【解答】解：（1）从图象上可以看出，当A和B两端的电压相同时，I1＞I2，∵I=，∴R1＜R2，故A正确；（2）∵R1、R2串联后，总电阻大于R1和R2中任何一个电阻，即串联后的总电阻大于较大的R2电阻的阻值，∴在相同电压下，通过的电流比R2中的电流要小，故其图象应该在Ⅲ区域，故B不正确；（3）∵R1、R2并联后，总电阻小于R1和R2中任何一个电阻，即并串联后的总电阻小于较小的R1电阻的阻值，∴在相同电压下，通过的电流比R1中的电流要大，故其图象应该在Ⅰ区域，故C不正确，D 正确．故选AD．【点评】本题重点在于如何根据图象得出有用的信息，要求学生理解图象中每点及线的意义，掌握由图象利用欧姆定律比较电阻的方法．10.（2011•思明区）如图1所示电路，电源电压保持不变，当闭合开关S，将滑动变阻器的滑片从b端移到a端，两个电阻的“U﹣I”关系图象如图2所示．下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0～10Ω【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；压轴题；电路和欧姆定律；图像综合题．【分析】（1）从“U﹣I”关系图象可以看出，甲为滑动变阻器的关系图象，因为最后电压变为0，此时滑动变阻器的电阻为0；乙为电阻R1的图象，当滑动变阻器的阻值最大时，两电阻串联，电流相等，从图象可以看出，电流相等时为I=0.3A，滑动变阻器两端的电压为3V，电阻R1的电压为3V，电源电压为两电压之和，根据欧姆定律可求电阻R1的电阻和滑动变阻器的最大阻值；（2）当滑片在中点时，滑动变阻器接入电路电阻为滑动变阻器总阻值的一半，和电阻R1串联，根据欧姆定律求出此时电路的电流．【解答】解：（1）当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；∵串联电路总电压等于各支路电压之和，∴电源电压为U=U1+U2=2V+4V=6V，故A不正确；根据欧姆定律可得，定值电阻R1的阻值：R1===10Ω，故B不正确；滑动变阻器的阻值最大：R2===20Ω，即滑动变阻器R2的阻值变化范围为0～20Ω，故D不正确；（2）变阻器滑片在中点时，滑动变阻器接入电路的电阻为10Ω，此时R1、R2的阻值相同，分得的电压相同，从图上看，此时电流表的示数为I=0.3A，故C正确．故选C．【点评】本题考查串联电路电流和电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，要明白电路各个用电器的连接情况，还要会看“U﹣I”关系图象．二、填空题（每空2分，共30分）11．（2016•东莞市校级一模）一段导体两端电压为12V，导体中的电流是2A，则此导体本身的电阻为Ω；如果电压降为6V，导体中的电流是A；电压降为0，导体的电阻等于．【考点】有关欧姆定律的计算．【难度】中【专题】计算题．【分析】（1）已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）已知导体电阻阻值，由欧姆定律求出导体两端电压为6V时的电流；（3）导体电阻是导体本身的一种属性，由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关．【解答】解：（1）导体的电阻：R===6Ω；（2）电压为6V时，导体中的电流：I′===1A；（3）导体两端电压降为0时，导体材料、长度与横截面积不变，导体电阻不变，仍为6Ω；故答案为：6；1；6Ω．【点评】本题考查了欧姆定律的应用，关键是知道电阻与导体两端的电压和通过的电流无关．12.（2016•天水）如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将，电流表示数将（均选填“变大”、“不变”或“变小”）．【考点】有关欧姆定律的计算．【难度】中【专题】应用题；欧姆定律．【分析】由电路图可知，灯泡与滑动变阻器串联，滑动变阻器完全接入电路中，电流表测电路电流，电压表测量滑动变阻器滑片右侧接入电路的电阻两端的电压；由滑动变阻器滑片方向变化得出滑动变阻器滑片右侧接入电路的电阻阻值变化，从而得出电压表和电流表示数的比值变化．【解答】解：由电路图可知，灯泡与滑动变阻器串联，滑动变阻器完全接入电路中，电流表测电路中的电流，电压表测量滑动变阻器滑片右侧接入电路的电阻两端的电压；由于滑动变阻器的电阻全部连入电路，则在滑动变阻器的滑片P自右向左移动的过程中，电路中的总电阻不变，根据欧姆定律可知电路中的电流不变，即电流表示数不变；由于变阻器滑片右侧接入电路的电阻阻值变大，根据U=IR可知电压表示数变大．故答案为：变大；不变．【点评】本题考查了电压表和电流表示数的比值的变化，分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解题的关键．13．（2016•内江）在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA．则短路处距甲地一条输电线的电阻为Ω，短路位置距甲地的距离为km．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；欧姆定律．【分析】（1）知道电压表和电流表的示数，利用欧姆定律求出连接短路位置到甲地的两段输电线的电阻值；（2）已知1m导线的电阻值，然后让总电阻除以一米导线的电阻即可求出导线的长度，从而确定出短路的地点离甲地的距离．【解答】解：（1）由I=可知，连接短路位置到甲地的两段输电线的电阻值：R===50Ω；短路处距甲地一条输电线的电阻：R′=R=×50Ω=25Ω；（2）导线总长度：L==5000m=5km，短路的地点离甲地的距离：s=×L=×5km=2.5km．故答案为：25；2.5．【点评】本题考查了学生对欧姆定律的掌握和运用，知道短路的地点离甲地的距离为导线总长度的一半是本题的关键．14．（2014•南京）如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为V，R2的阻值为Ω．【考点】有关欧姆定律的计算．【难度】中【专题】电路和欧姆定律．【分析】（1）闭合S，断开S1时，电路为R1的简单电路，根据欧姆定律求出电源的电压；（2）若再闭合S1时，两电阻并联，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值．【解答】解：（1）闭合S，断开S1时，电路为R1的简单电路；由I=可知，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2）若再闭合S1时，两电阻并联，则U2=U=6V，电流表示数的变化量即为R2支路的电流，则I2=0.2A；由I=可知，R2===30Ω．故答案为：6；30．【点评】本题考查了并联电路的特点和欧姆定律的灵活运用，关键是能判断出开关S1时电流表示数的变化即为通过R2支路的电流．15．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图．由图可知，元件乙的电阻是Ω，分别将元件甲、乙接在电压为2V的电源两端，则流过元件甲的电流是A，流过元件乙的电流是A．【考点】欧姆定律；有关欧姆定律的计算．【难度】中【专题】图析法；欧姆定律．【分析】（1）由图象找出元件乙两端的电压所对应的电流，然后由欧姆定律求出乙的电阻；（2）由图象可直接找出电压为2V时，流过甲与乙的电流．【解答】解：（1）由图象知，U乙=2V时，I乙=0.2A，∵I=，∴乙的电阻R乙===10Ω；（2）由图象可知，电压U=2V时，I甲=0.1A，I乙=0.2A；故答案为：10；0.1；0.2．【点评】本题考查欧姆定律得应用，由图象找出电压所对应的电流是本题的解题关键．16．（2015•陕西）图1是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图2是他依据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R 两端的电压为V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压（选填“改变”或“不变”），滑动变阻器的滑片P应向（选填“a”或“b”）端滑动．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】图析法；欧姆定律．【分析】（1）由图象找出一组对应的I、R知，由P=UI可求出电阻箱R两端的电压．（2）探究电流跟电阻的关系时，控制电压不变．串联电路中，电阻越大，分担的电压越大．【解答】解：（1）由图知当电路电流I=0.3A时，对应的电阻值R=10Ω，电阻两端的电压U R=IR=0.3A×10Ω=3V．（2）“探究通过导体的电流与电阻关系”的实验，根据控制变量法可知：控制电压不变．所以当把10Ω的电阻更换为15Ω的电阻时，定值电阻阻值变大，电压变大，要保持电压不变，滑动变阻器接入电路的电阻要增大，滑片要向b端移动．故答案为：3；不变；b．【点评】本题是一道图象题，考查了欧姆定律、串联电路的特点和控制变量法的应用，由图象找出电流I与电阻箱的对应阻值R是正确解题的前提．三、实验探究题（共20分）17．（6分）（2015•天津）某同学要测出一个电压约为40V的电源电压（电压保持不变），可供选用的器材如下：待测电源：一块电压表（量程0～15V）；四个阻值已知的电阻，分别为R1（100Ω）、R2（150Ω）、R3（200Ω）和R4（4kΩ）；一个开关及若干导线．请合理选择器材，设计一个实验精确地测出电源电压．要求：（1）画出实验电路图；（2）写出实验步骤及所需测量的物理量；（3）写出电源电压的表达式（用已知量和测量量表示）．【考点】伏阻法、安阻法测电阻；电阻的串联与并联．【难度】中【专题】测量型实验综合题．【分析】由题中的条件可知，电压表的量程小于电源电压的值，电压表的测量范围在电源电压的三分之一和二分之一之间，所以必须采用几个电阻串联，分别测电压的办法来测量．【解答】解：（1）本题中需要考虑电压表的量程，无论电压表测量哪个电阻的电压，电压表的示数都不能超过15V，因此选用R1、R3两个电阻串联，则电路中的电流I===A，则电阻R1上的电压为U1=I×R1=A×100Ω≈13.3V，不超过15V，若选用用R1、R2两个电阻串联，则电路中的电流I′=== A则电阻R1上的电压为=I′×R1=A×100Ω=16V，超过15V，故不能选用R1、R2两个电阻串联；若选用用R1、R4两个电阻串联，尽管电阻R1上的电压也不超过15V，但是指针偏转角度较小，不容易读数，因此因此选用R1、R3两个电阻串联最合适，设计的电路图如下图，（2）测量步骤：①按照电路图连接电路；②闭合开关S，读出电压表的示数U1，（3）串联电路中的电流处处相等，则，则电源电压的表达式U=，【点评】本题要求学生综合运用电学知识设计实验方案，对学生的探究能力考查力度比较大，要求在平时学习中，多注重这方面的训练．18．（6分）（2015•重庆）小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬将5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是（写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变，应将滑动变阻器的滑片P向（选填“A”或“B”）移动，记录此时各表的示数．3）．（5）实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成比．（6）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因．你认为其原因是．【考点】电路中的电流与哪些因素有关．【难度】难【专题】实验题；探究型实验综合题．【分析】（1）电压表与电阻并联，电流表、滑动变阻器与电阻串联，滑动变阻器要接一上一下；（2）根据电流表和电压表有示数进行分析具体原因；根据电流表的量程和分度值读出电流值；（3）根据串联电路的分压特点，换接电阻后，应保持电压表的示数不变，根据串分压的知识判断滑片的移动方向；（5）电流与电阻的关系：电压一定，电流与电阻成反比；（6）根据欧姆定律求出若换用50Ω的定值电阻进行实验时结合串联电路的分压特点即可判断电压表最大示数．【解答】解：（1）电压表与电阻并联，由于电源电压为3V，所以应选择0～3V的量程；滑动变阻器已接了下面一个接线柱，可再接上面任意一个接线柱，如图所示：（2）电流表有示数，电压表无示数，说明与电压表并联部分发生短路，或定值电阻R1短路；由乙图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.36A；（3）将5Ω电阻换成10Ω后，电压表的示数会变大，所以应该增大滑动变阻器的阻值，即应将滑动变阻器的滑片P向A移动，使电压表仍为原来的示数不变；（5）电流和电阻的关系为：当电压一定时，通过导体中的电流与电阻成反比；（6）当定值电阻为50Ω时，此时滑动变阻器最大阻值为20Ω，根据串联电路的分压特点可知：，所以，=，则定值电阻两端最小电压为×3V≈2.14V＞1.8V，由此可知无法保持定值电阻两端电压始终为1.8V．故答案为：（1）如图所示；（2）定值电阻R1短路；0.36；（3）电压；A；（5）反；（6）滑动变阻器最大阻值太小，无法保持电压表示数为1.8V．。
人教版九年级全册物理第17章测试卷及答案

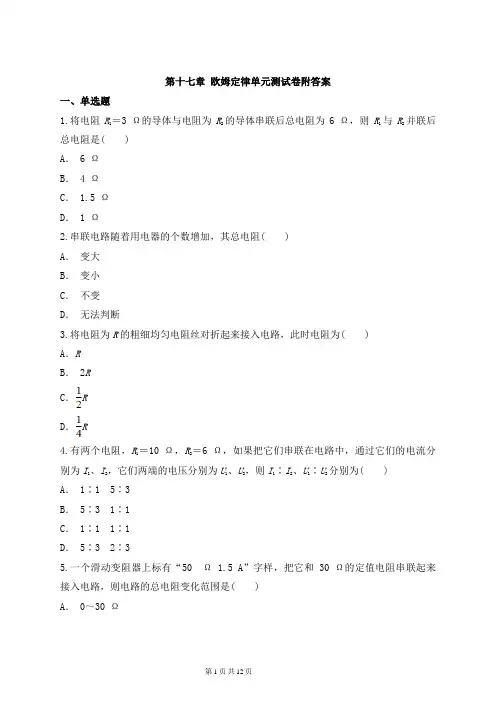

第十七章欧姆定律单元测试卷附答案一、单选题1.将电阻R1＝3 Ω的导体与电阻为R2的导体串联后总电阻为6 Ω，则R1与R2并联后总电阻是( )A． 6 ΩB． 4 ΩC． 1.5 ΩD． 1 Ω2.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断3.将电阻为R的粗细均匀电阻丝对折起来接入电路，此时电阻为( )A．RB． 2RC．RD．R4.有两个电阻，R1＝10 Ω，R2＝6 Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为( )A． 1∶1 5∶3B． 5∶3 1∶1C． 1∶1 1∶1D． 5∶3 2∶35.一个滑动变阻器上标有“50 Ω 1.5 A”字样，把它和30 Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是( )A． 0～30 ΩB． 0～50 ΩC． 0～80 ΩD． 30 Ω～80 Ω6.关于公式I＝的物理意义，下列说法正确的是( )A．导体两端的电压越大，导体中的电流越大B．导体两端的电压不变时，导体的电阻与通过导体的电流成反比C．导体的电阻越大，导体中的电流越小D．导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比7.将阻值分别为10 Ω和100 Ω的两个电阻并联后，其总电阻为( )A．等于10 ΩB．大于10 Ω小于100 ΩC．大于100 ΩD．小于10 Ω二、填空题8.在探究“电流与电阻的关系”实验中，(1)某同学连接了如图所示的电路(电路元件完好，接线柱接线牢固)．在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将____________选填”变化”或”不变”)，电压表示数将______________；(选填”变化”或”不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线________(选填a、b、c、d)．(3)将电路连接正确后，闭合开关，他多次只改变电阻R的阻值，测得相应的电流值，如上表所示．根据表中数据，通过导体的电流与导体的电阻________(填“成或不成”)反比，其原因是________________________________．(4)若闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是____________________________．9.如图所示的电路，电源电压为20 V，R1＝25 Ω，电流表的示数为0.25 A，则R2的阻值为________，电压表的示数为________．10.当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是 3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是________A.11.对人体来说，皮肤干燥时________，潮湿时电阻就变________．所以当带电体接触到潮湿皮肤时，通过人体的电流会很________，很危险．12.图甲是探究通过导体的电流与电阻关系的电路图(电源电压保持不变)，图乙是依据五次实验的数据描点绘制的I－R图象．分析图象可得实验结论：____________________.13.探究电流与电压的关系时，应控制________不变，实验的结论是：保持________不变时，电流与________成________比．14.表格里是“研究电流跟电压关系”的实验记录．从表中数据分析可得结论：__________一定时，___________________________.。
【推荐】人教版九年级物理上册第十七章综合检测题 优秀课件.ppt
(2)在连接实验电路时，小华应将开关处于 断开 状态。闭合开关前，应将滑 动变阻器滑片滑到最 右 端(填“左”或“右”)； (3)小华连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正 常偏转，电压表示数为零，则发生这种故障的原因可能是 R处发生短路 ； (4)故障排除后，小华先把 10Ω 的电阻接入电路，移动滑变阻器滑片，使电压 表示数为 2V，读出电流表示数后，断开开关，她直接拆下 10Ω 的电阻，改 换成阻值为 20Ω 的电阻继续做实验，闭合开关，电压表示数如图丙所示，其 示数是 2.4 V，要完成这次实验，接下来她应将变阻器滑片向 右 端(填 “左”或“右”)移动，使电压表的示数为 2 V；
解：(1)当开关 S1、S2 断开时，三个电阻串联，电流表测电路中的电流，由 I ＝UR可得，电路中的总电阻：R＝UI ＝06.2VA＝30Ω，因串联电路中总电阻等于 各分电阻之和，所以，R3 的阻值：R3＝R－R1﹣R2＝30Ω﹣6Ω﹣12Ω＝12Ω； (2)当 S1 闭合、S2 断开时，电路为 R1 的简单电路，电流表测电路中的电流， 则电流表的示数：I1＝RU1＝66ΩV＝1A；
(第 5 题图)
6．小红测电阻 Rx 的阻值，设计的电路如图所示，电源电压保持不变，其中
R0 是 0～200Ω 的滑动变阻器，R 是未知固定电阻。她把开关 S 掷于 a 时，电
压表读数为 2.5V，电流表读数为 0.5A；再把开关 S 掷于 b，并调节 R0，得到
电压表读数减小 0.7V，电流表读数增加 0.4A。最后小红得到 Rx 的阻值为
(1)请根据实验电路图把下列主要实验步骤中的空白填上。 ①按电路图连好电路，并将电阻箱 R0 的阻值调至最大； ②闭合开关 S1 前，滑片 P 置于 a 端(填“a”或“b”)； ③闭合开关 S1； ④闭合开关 S3 ，调节滑片 P，使电流表指针指在适当的位置，记下此时的 电流表的示数 I； ⑤先断开开关 S3 ，再闭合开关 S2 ，保持 R 的电阻不变，调节 R0 ，使 电流表的示数仍为 I。
人教版物理九年级上册 第17章 欧姆定律 测试卷(解析版)

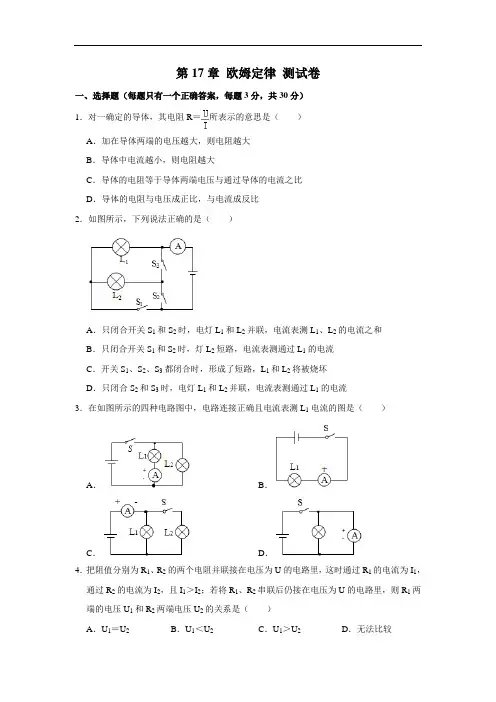

第17章欧姆定律测试卷一、选择题（每题只有一个正确答案，每题3分，共30分）1．对一确定的导体，其电阻R＝所表示的意思是（）A．加在导体两端的电压越大，则电阻越大B．导体中电流越小，则电阻越大C．导体的电阻等于导体两端电压与通过导体的电流之比D．导体的电阻与电压成正比，与电流成反比2．如图所示，下列说法正确的是（）A．只闭合开关S1和S2时，电灯L1和L2并联，电流表测L1、L2的电流之和B．只闭合开关S1和S2时，灯L2短路，电流表测通过L1的电流C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将被烧坏D．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流3．在如图所示的四种电路图中，电路连接正确且电流表测L1电流的图是（）A．B．C．D．4．把阻值分别为R1、R2的两个电阻并联接在电压为U的电路里，这时通过R1的电流为I1，通过R2的电流为I2，且I1＞I2；若将R1、R2串联后仍接在电压为U的电路里，则R1两端的电压U1和R2两端电压U2的关系是（）A．U1＝U2B．U1＜U2C．U1＞U2D．无法比较5．当开关闭合时，电压表的示数将（）A．不变B．变小C．变大D．无法判断6．如图电路中R1与R2阻值相同，则下列电路中总电阻最小的是（）A．B．C．D．7．利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（）A．B．C．D．8．如图所示的电路，电源电压不变，开关闭合后，当滑片P向右滑动时，关于两电表的示数及小灯泡的亮度（设灯泡电阻不变），以下说法正确的是（）A．电流表示数变大，电压表示数变小，小灯泡亮度变暗B．电流表示数变小，电压表示数变大，小灯泡亮度变暗C．电流表示数变小，电压表示数变大，小灯泡亮度变亮D．电流表示数变大，电压表示数变大，小灯泡亮度变亮9．如图所示，a和b是两个完全相同的小灯泡，电源电压不变。
