31第三章 拱桥上部结构 拱桥受力特点组成与分类各类常见拱桥的构造特点解析
拱桥的分类与结构特点讲诉
第二章
拱桥的设计要点
第一节 拱桥的总体布置
拱桥的总体布置包括：拟定 结构体系 和形式； 拟定桥梁 长度 、 跨径 、 孔数 、拱的 主要尺寸 、桥梁 高度、墩台及基础形式、桥面纵横坡等。
确定桥梁长 度 及 分 孔
2、拱桥的优缺点
优点
跨越能力较大 可节省大量钢材和水泥 耐久性好，维护费用少 形式多样，外型美观 跨径大时，自重较大 水平推力的存在增加了下部结构工程量 多孔连续拱桥互相影响，需采用复杂措施
缺点
上承式拱桥建筑高度大，可能增加纵坡
拱桥的缺点正在逐步得到克服： 200~600m 范围 内，拱桥仍然是斜拉桥和悬索桥的竞争对手。
第三节 拱桥的组成及分类
1、拱桥的主要组成
上部结构 主拱圈（主要承重结构）
拱上建筑（桥面系与拱上填充物） 桥墩 处称 拱顶 ，拱圈与墩台连接处为 拱脚 （或称起拱面）。拱圈横截面形心的连线称拱轴线， 拱圈上曲面称拱背，下曲面称拱腹，起拱面与拱腹的 交线称起拱线。
拱 桥 的 主 要 组 成 部 分
坦拱:D＜1/5 陡拱:D≥1/5 比（D=f/l）或净矢高与净跨径之比 （D0=f0 / l0）
2、拱桥的分类
按材料 (小跨径 (广泛采用 (大跨径 (新形式 按桥面位置 上承式、中承式、下承式
) ) ) )
圬工拱
钢砼拱
钢拱
组合拱
按拱圈线形 圆弧拱、抛物线拱、悬链线拱 拱桥 按拱上建筑 实腹式、空腹式 按截面形式 板拱、板肋拱、肋拱、箱形拱 双曲拱、钢管砼拱、劲性骨架
（2）按结构受力图示分类
三铰拱（构造复杂，刚度小，较少采用） 两铰拱（刚度较大，用于地基较差时） 简单体系 （有推力） 单铰拱（极少采用） 无铰拱（整体刚度大，对地基要求高） 系杆拱（柔杆刚拱） 无推力拱 蓝格尔拱（刚杆柔拱） （有系杆） 洛泽拱（刚杆刚拱） 尼尔森拱（采用斜吊杆时） 组合体系 倒蓝格尔拱（刚梁柔拱） 有推力拱 （无系杆） 倒洛泽拱（刚梁刚拱）
拱桥的分类与结构特点
处理目的：减小不等跨恒载产生的不平衡推力 处理依据：水平推力大小与矢跨比成反比
1、采用不同的矢跨比
在相邻两孔中，大跨径用较陡的拱（矢跨比 D较大），小跨径用较坦的拱（矢跨比D较小）。
2、采用不同的拱脚高程
不同的矢跨比使 得相邻两孔拱脚高程 不在同一水平线上。 大跨孔的矢跨比较 大，应降低其拱脚， 减小拱脚水平推力对 基底的力臂。
拱桥的截面形式
河南前河桥，我国跨径最大的双曲拱 150m
箱形拱闭合箱的构造
⑤钢管混凝土拱桥
钢管混凝土简称 CFST（Concrete Fillled Steel Tube，即在薄壁圆形钢管内填充混凝土而形成的复 合材料）, 为钢−砼组合结构的一种。
其核心砼为三向受压，抗压能力和抗变形能力都 很大，最大跨径已达460m（重庆巫山长江大桥）。
第三篇 混凝土拱桥
内容提要
• 拱桥概述（发展、特点及分类） • 拱桥的构造及设计 • 混凝土拱桥的计算 • 混凝土拱桥的施工简介
第一章 拱桥概述
第一节 拱桥的发展及现状
拱桥
国外
石 木
拱 拱
国内
石 木
拱 拱
18世纪 1964
铸铁拱
19世纪钢拱 钢砼拱 Nhomakorabea双曲拱 70年代 桁架拱
80年代
钢砼拱
80年代中 刚 架 拱 桁式组合拱
①石拱桥
中、小跨径桥：
d ——主拱圈厚度（cm）； l0 ——主拱圈净跨径（cm）； β ——系数，一般取4.5～6.0； k ——荷载系数，一般取1.0～1.2。
大跨径石拱桥：
β1 ——系数，一般取0.016～0.02。
②箱形拱、双曲拱、桁架拱和刚架拱桥
拱桥的构造和特点

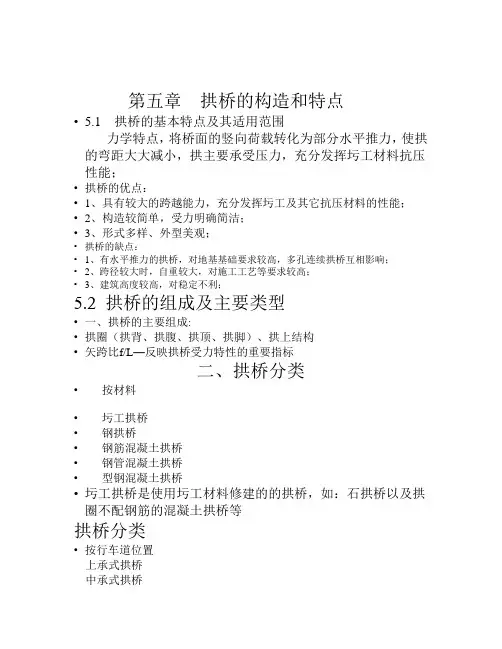

第五章拱桥的构造和特点•5.1 拱桥的基本特点及其适用范围力学特点，将桥面的竖向荷载转化为部分水平推力，使拱的弯距大大减小，拱主要承受压力，充分发挥圬工材料抗压性能；•拱桥的优点：•1、具有较大的跨越能力，充分发挥圬工及其它抗压材料的性能；•2、构造较简单，受力明确简洁；•3、形式多样、外型美观；•拱桥的缺点：•1、有水平推力的拱桥，对地基基础要求较高，多孔连续拱桥互相影响；•2、跨径较大时，自重较大，对施工工艺等要求较高；•3、建筑高度较高，对稳定不利；5.2 拱桥的组成及主要类型•一、拱桥的主要组成:•拱圈（拱背、拱腹、拱顶、拱脚）、拱上结构•矢跨比f/L—反映拱桥受力特性的重要指标二、拱桥分类•按材料•圬工拱桥•钢拱桥•钢筋混凝土拱桥•钢管混凝土拱桥•型钢混凝土拱桥•圬工拱桥是使用圬工材料修建的的拱桥，如：石拱桥以及拱圈不配钢筋的混凝土拱桥等拱桥分类•按行车道位置上承式拱桥中承式拱桥下承式拱桥•按拱轴线型式：圆弧拱桥抛物线拱桥选链线拱桥•按拱上结构形式：实腹式拱桥空腹式拱桥按截面板拱桥箱型拱桥肋拱桥双曲拱桥按结构受力图式：•简单体系：无铰拱二铰拱三铰拱组合体系（有无推力）：刚架拱桥桁架拱桥桁式组合拱梁拱组合桥系杆拱桥-按拱肋及系杆的尺寸，柔性、刚性三、拱桥的选择与布置•1、应根据地形、地质条件及施工的方便和可能确定拱桥类型及分孔；•2、多孔拱桥最好选用等跨分孔；采用不等跨分孔应采取措施减少跨间的不平衡，如：不同的矢跨比，不同的拱脚标高及调整拱上建筑重量等；•3、选则合理的矢跨比及拱轴线，一般拱桥失跨比在1/5~1/10；•4、根据环境选择结构的造型及注意全桥的美观；永保桥跨越澜沧江，主孔为下承式80m肋拱桥，东岸2x24m连续梁，西岸1孔18m斜梁。
该桥为柔性纵梁的下承式肋拱桥，主拱圈的推力分别传至两岸桥台。
高明桥是一跨越西江的大型公路桥，主通航孔采用中承式钢管混凝土拱，引桥系钢筋混凝土肋拱。
拱桥的受力特点、施工和养护
4、无支架施工之转体施工法
无平衡重平面转体一般构造 1-轴向尾索；2-轴平撑；3-锚梁；4-上转轴；5-墩上立柱；6-扣索；
7-拱肋；8-扣点；9-锚锭：10-斜尾索；11-轴心；12-环道； 13-下转盘；14-缆风索
4、无支架施工之转体施工法
无平衡重转体施工示例：
涪陵乌江大桥位于四川省涪陵市。桥址为V型河谷，水深流急，大桥 全长351.83m，桥高84m，主跨为1跨200m钢筋混凝土箱形拱（此跨度为当时 国内拱桥跨度的第一），矢跨比1/4，拱上建筑为13孔15.8m钢筋混凝土简 支板，双柱式柔性排架，桥台基础置于岩石上，主拱圈采用3室箱，全宽9m 。
有平衡重转体施工受到转动体系重量的限制。过大的平衡重增大了转动 的难度且不经济，一般适用于跨径l00m以内的拱桥。
4、无支架施工之转体施工法
有平衡重平面转体 一般构造
1-尾铰；2-平衡重； 3-轴心；4-锚梁； 5-绞车；6-滑轮组； 7-支点2；8-扣索； 9-支点1；10-拱肋； 11-上盘；12-上下环道； 13-底盘；14-背墙； 15-平衡重； 16-球面铰轴心； 17-竖向预应力筋； 18-舡槽梁； 19-拉杆；20-斜腿； 21-滚轮；22-轨道板
3、无支架施工之缆索吊装法
缆索吊装布置示例 (1-主索张紧绳；2-2号起重索；3-后浪风；4-塔架；5-I号起重索；6-扣索；7-平滚； 8-主索；9-塔架；10-塔顶索鞍；11-地垄；12-手摇绞车；13-扣塔；14-待吊肋段； 15-单排立柱浪风；16-法兰螺丝；17-牵引索；18-侧向浪风；19-浪风)
3、无支架施工之缆索吊装法
（4）扣索； 当拱箱(肋)分段吊装时，需用扣索悬挂端段箱(肋)及中段箱( 肋)，并可利用扣索调整端、中段箱(肋)接头处标高。扣索的一端系在拱箱 (肋)接头附近的扣环上，另一端通过扣索排架或塔架固定于地锚上。 （5）缆风索： 亦称浪风索。用来保证塔架的纵横向稳定及拱肋安装就位 后的横向稳定 （6）塔架及索鞍： 塔架是用来提高主索的临空高度及支承各种受力钢索 的结构物。塔架的形式是多种多样的，按材料可分为木塔架和钢塔架两类 。
物理拱桥知识点总结高中
物理拱桥知识点总结高中拱桥是一种古老的建筑结构，它以拱形为主要结构形式，能够承受跨度较大的桥梁结构，因此被广泛应用于桥梁工程中。
在物理学中，拱桥的设计和施工涉及了许多物理学原理和知识，包括受力分析、结构力学、材料力学等方面的知识。
本文将从物理学的角度，对拱桥的知识点进行总结。
一、拱桥的基本结构和受力特点1. 拱桥的基本结构拱桥是由拱身、桥面和桥墩等部分组成的，其中拱身是拱桥的主要受力构件，它承受着桥面上的荷载，并将荷载通过拱脚传递到桥墩上。
拱桥的结构特点是中间凸出，两边支撑，能够有效地承受桥面上的压力，从而使得桥梁能够跨越较大的跨度。
2. 拱桥的受力特点拱桥的受力特点包括了内力分析、支座反力分析、桥墩受力分析等方面。
在设计和施工拱桥时，需要考虑到拱桥的受力分布情况，以确保拱桥的稳定性和安全性。
在荷载作用下，拱桥内部会产生各种受力，如压力、张力、剪力等，这些受力需要通过受力分析的方法来确定，从而确保拱桥的受力合理。
二、拱桥的结构力学分析1. 拱桥的受力分析拱桥的受力分析是拱桥设计中的重要环节，它涉及了结构力学、材料力学等方面的知识。
在进行受力分析时，需要考虑到拱桥的整体结构，包括拱身的受力、桥墩的受力、支座的反力等。
通过受力分析的方法，可以确定拱桥各个部分的受力情况，从而确保拱桥的结构安全。
2. 拱桥的变形分析在荷载作用下，拱桥会产生一定的变形，这种变形会影响拱桥的结构安全和使用性能。
因此，在拱桥设计中，需要进行变形分析，以确定拱桥的变形情况。
通过变形分析，可以了解拱桥在荷载作用下的变形情况，从而确定拱桥的变形控制措施，确保拱桥的稳定性和安全性。
三、拱桥的材料力学分析1. 拱桥的材料选择拱桥的材料选择是拱桥设计中的关键环节，它涉及了材料力学、材料性能等方面的知识。
在拱桥设计中，通常采用混凝土、钢材等材料作为拱桥的主要构造材料，这些材料具有较高的强度和刚度，能够满足拱桥对材料强度和耐久性的要求。
2. 拱桥的材料性能分析在拱桥设计中，需要对所选用的材料进行性能分析，以确定材料的强度、刚度、耐久性等指标。

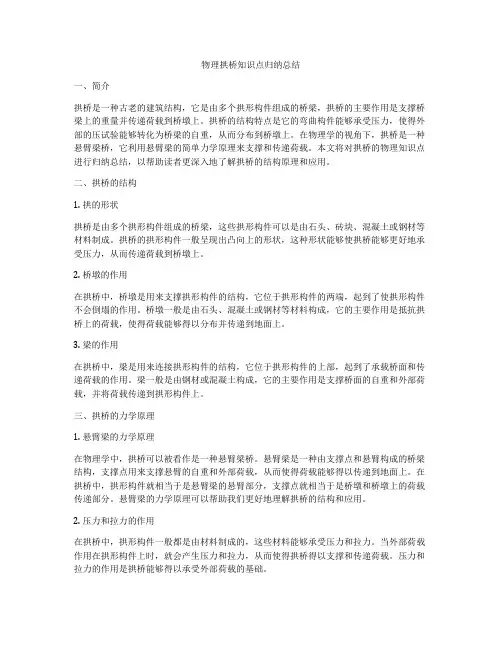

物理拱桥知识点归纳总结
物理拱桥知识点归纳总结一、简介拱桥是一种古老的建筑结构，它是由多个拱形构件组成的桥梁，拱桥的主要作用是支撑桥梁上的重量并传递荷载到桥墩上。
拱桥的结构特点是它的弯曲构件能够承受压力，使得外部的压试验能够转化为桥梁的自重，从而分布到桥墩上。
在物理学的视角下，拱桥是一种悬臂梁桥，它利用悬臂梁的简单力学原理来支撑和传递荷载。
本文将对拱桥的物理知识点进行归纳总结，以帮助读者更深入地了解拱桥的结构原理和应用。
二、拱桥的结构1. 拱的形状拱桥是由多个拱形构件组成的桥梁，这些拱形构件可以是由石头、砖块、混凝土或钢材等材料制成。
拱桥的拱形构件一般呈现出凸向上的形状，这种形状能够使拱桥能够更好地承受压力，从而传递荷载到桥墩上。
2. 桥墩的作用在拱桥中，桥墩是用来支撑拱形构件的结构，它位于拱形构件的两端，起到了使拱形构件不会倒塌的作用。
桥墩一般是由石头、混凝土或钢材等材料构成，它的主要作用是抵抗拱桥上的荷载，使得荷载能够得以分布并传递到地面上。
3. 梁的作用在拱桥中，梁是用来连接拱形构件的结构，它位于拱形构件的上部，起到了承载桥面和传递荷载的作用。
梁一般是由钢材或混凝土构成，它的主要作用是支撑桥面的自重和外部荷载，并将荷载传递到拱形构件上。
三、拱桥的力学原理1. 悬臂梁的力学原理在物理学中，拱桥可以被看作是一种悬臂梁桥。
悬臂梁是一种由支撑点和悬臂构成的桥梁结构，支撑点用来支撑悬臂的自重和外部荷载，从而使得荷载能够得以传递到地面上。
在拱桥中，拱形构件就相当于是悬臂梁的悬臂部分，支撑点就相当于是桥墩和桥墩上的荷载传递部分。
悬臂梁的力学原理可以帮助我们更好地理解拱桥的结构和应用。
2. 压力和拉力的作用在拱桥中，拱形构件一般都是由材料制成的，这些材料能够承受压力和拉力。
当外部荷载作用在拱形构件上时，就会产生压力和拉力，从而使得拱桥得以支撑和传递荷载。
压力和拉力的作用是拱桥能够得以承受外部荷载的基础。
3. 荷载分布的原理在拱桥中，荷载分布是一个非常重要的物理过程。
拱桥
拱桥拱桥是我国传统的桥梁三大基本型式之一。
拱桥介绍中国的拱桥始建于东汉中后期，已有一千八百余年的历史。
它是由伸臂木石梁桥、撑架桥等逐步发展而成的。
在形成和发展过程中又受墓拱、水管、城门等建筑的影响。
因为拱桥的主要承重构件的外形都是曲的，所以古时常称为曲桥。
在古文献中，还用“囷”、“窌”、“窦”、“瓮”等字来表示拱。
拱桥。
造型优美，曲线圆润，富有动态感。
单拱的如北京颐和园玉带桥，拱券呈抛物线形，桥身用汉白玉，桥形如垂虹卧波。
多孔拱桥适于跨度较大的宽广水面，常见的多为三、五、七孔，著名的颐和园十七孔桥，长约150米，宽约6.6米，连接南湖岛，丰富了昆明湖的层次，成为万寿山的对景。
河北赵州桥的“敞肩拱”是中国首创，在园林中仿此形式的很多，如苏州东园中的一座。
构造特点1、拱桥的受力特点：拱桥在竖向荷载的作用下，支座处除产生竖向反力外，还产生水平反力；由于这个水平反力的存在，使拱内各截面的弯矩大大减小，拱内各截面主要受压，而弯矩和剪力较小。
因此拱桥可以采用抗压强度大而抗拉强度低的材料来修建。
2、拱桥的主要优缺点：优点：（1）跨越能力较大。
（2）可以就地取材，节省钢材和水泥。
（3）坚固耐久，养护维修费用少，而承载潜力大。
（4）外形美观、构造简单、有利于普及。
缺点：（1）自重较大，相应的水平推力也较大，增加了下部墩台圬工量。
（2）施工步骤多，需要的劳动力多，建桥时间较长。
“费工费料”（3）由于水平推力大，在连续多孔拱中，必须设单向墩，防止连拱破坏（4）平原地区不适合建造。
赵州桥中国现存最早，并且保存良好的是隋代赵州安济桥，又称赵州桥。
桥为敞间圆弧石拱，拱券并列28道，净跨37.02米，矢高7.23米，上狭下宽总宽9米。
主拱券等厚1.03米，主拱券上有护拱石。
在主拱券上两侧，各开两个净跨分别为3.8米和2.85米的小拱，以宣泄拱水，减轻自重。
桥面呈弧形，栏槛望柱，雕刻着龙兽，神采飞扬。
桥史建于隋.开皇十五年（公元595年），完工于隋.大业元年（公元605年），距今已有1406年。
拱桥的特点和构造PPT课件
【附-桥例】新河峡谷桥
【模块编号】MU-06-01
位于美国弗吉尼亚州跨越新河谷的一座桁架拱桥。跨径518m，桥面宽 22m，在水面以上268m立柱的箱形截面具有强烈的锥度，桥梁纤细而 精美，欧洲式的桥面结构，不但使风载减小，而且使结构的外观更漂 亮。
. 39
【附-桥例】关渡桥
【模块编号】MU-06-01
【模块编号】MU-06-01
Modular Unit-0601
拱桥的构造和特点
. 1
【模块编号】MU-06-01
主要内容
一、拱桥的基本特点及其适用范围 二、拱桥的组成及主要类型 三、拱桥的选择与布置 四、主拱的构造 五、拱上建筑的构造 六、拱桥的其它细部构造
. 2
【附】 国内较著名的大跨径拱桥
【模块编号】MU-06-01
. 24
【附-桥例】水口电站-闽江桥
【模块编号】MU-06-01
主跨为2x132m，矢跨比1/8，空腹式等截面悬链线钢筋混凝土薄壁箱形 拱。该桥分5节预制，采用缆索吊装单片拱肋合拢。北岸跨铁路为 2x20m钢筋混凝土T梁，南岸跨公路为1孔20m钢筋混凝土简支呈喇叭形 井字梁。主孔墩为腰形墩身圆形沉井基础，底节钢壳浮运。
. 51
【附-桥例】日本 -高松桥
. 22
【附-桥例】涪陵-乌江大桥（施工中）
【模块编号】MU-06-01
采用转体法施工，先在两岸上、下游组成3m宽的边箱，待转体合 拢后吊装中箱顶、底板，最后组成3室箱。
. 23
【附-桥例】巫山-龙门桥
【模块编号】MU-06-01
是中国第一座采用无平衡重转体法施工的拱桥。主桥为1孔122m钢筋 混凝土箱形拱，右岸半跨是全宽一次预制，左岸半跨分成单箱分别在 上、下游预制，不对称转体到对称转体再合拢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 拱桥上部结构-1
11
? 能耐久，养护、维修费用少 ? 外型美观 ? 构造较简单 ? 圬工拱桥的缺点 ? 自重大，水平推力大，对地基要求高 ? 有支架施工时，施工耗时
第三章 拱桥上部结构-1
12
? 连拱拱桥设置构造复杂的单向推力墩， 增加了造价
? 上承式拱桥对标高要求高，城市少用 ? 拱桥发展 ? 石拱桥 ? 钢拱桥 ? 钢筋混凝土拱桥 ? 钢管混凝土拱桥
第三章 拱桥上部结构-1
15
? 拱轴线：arch axis ? 起拱线：arch springing impost ? 跨径：桥梁上部结构的重要技术指标 ? 标准跨径：一般指净跨径 ? 净跨径：clear span ? 矢高：重要的技术指标之一 ? 净矢高：clear rise of arch
第三章 拱桥上部结构-1
? 中国现存最早，并保存良好的是隋代赵 州安济桥（赵州桥）。桥为敞肩圆弧石 拱，拱圈并列28道，净跨37.02m ，矢高 7.23m ，上狭下宽总宽9m。主拱圈等厚 1.03m，主拱圈上有护拱石。
第三章 拱桥上部结构-1
4
安济桥（赵州桥）
? 中国石拱因南北河道性质及陆上运输工 具不同，构造不同。
第三章 拱桥上部结构-1
13
3.1.3 拱桥的组成
? 石拱桥的主要组成与名称
行车道（桥面）
拱上建筑 拱轴线
主拱圈
高
矢
算
起拱面
计
拱石
拱圈厚度 拱脚
拱顶
拱背
高
矢
净
拱腹
拱座(五角石)
净矢径 计算跨径
拱桥（Arch Bridge） 的组成
? 桥跨结构（上部结构） superstructure ? 主拱圈 main arch ? 拱上结构 spandral structure ? 下部结构 substructure ? 墩 pier ? 台 abutment ? 基础 foundation
16
? 计算跨径： computed span
? 计算矢高： calculate rise of arch
? 矢跨比 ：矢高与跨径之比，设计时一般取净矢
高f0与净跨径 l0之比为矢跨比（或称净矢跨比）
? 坦拱：f0/L0（矢跨比） <1/5 ? 陡拱：f0/L0 （矢跨比） ≥1/5
第三章 拱桥上部结构-1
a)
? YAo
? ? ?
YB
?
P ?a l
?
YBo
? ? ?
XA
?
XB
?
YA
?
l 2
?
P ?( l ? 2
f
a)
?
M
o l
? ?
2
f
? ?
第三章 拱桥上部结构-1
20
? 令 H ? XA ? XB ，则内力为：
Mx
?
M
o x
?
H ?y
?
Nx
? Qo ?sin? x
?
H ?cos? x
? ?
Qx
? Qo ?cos? x
? 为了漕运，水中无桥墩，桥采用了 “贯木'架 桥，即大木穿插叠架为木拱。
? 虹桥桥跨约 18．5m，拱矢约 4．2m，桥面总宽
9 ． 6m 。桥毁于金元之际，几百年来一直认为
是绝唱。
第三章 拱桥上部结构-1
9
虹桥
3.1.2 拱桥的基本特点
? 拱桥与梁桥的区别：外形不同、受力性 能有差别。
? 圬工拱桥的优点 ? 跨越能力大 ? 能就地取材
第三章 拱桥上部结构
Superstructure of Arch Bridge
§3.1 概述 §3.2 拱桥的分类 §3.3 常见拱桥的构造特点 §3.4 单跨悬链线无铰板拱的设计 §3.5 拱桥受力特点与主拱设计计算要点 §3.6 拱桥施工
第三章 拱桥上部结构-1
1
§3.1 概述
3.1.1 拱桥的起源 3.1.2 拱桥的基本特点 3.1.3 拱桥的组成
7
? 薄拱的拱厚最小者仅及拱跨的 1／66.7， 而一般拱厚则为 1／20左右。现存 枫桥 （清代建）也是薄拱。
? 薄墩之薄，相邻两拱圈拱石相接，特别 是三孔连拱薄墩桥，中孔大、边孔小， 两岸以踏步上桥。桥成驼峰形，造型美 观。
第三章 拱桥上部结构-1
8
? 中国的木拱桥肇始自宋。
? 宋代张．择端的 《清明上河图》 ，在画面高峰 处有北来都城汴京（现河南开封）跨汴水的一 座木拱桥，名为 虹桥。
? 北方大多为平桥（或平坡桥），实腹厚 墩厚拱。
? 南方水网地区则为驼峰式薄墩薄拱。
第三章 拱桥上部结构-1
6
? 南方江浙一带水网地区，以舟行为主。 ? 潮汐河流，软土地基，即使石拱桥亦尽
量减轻重量建造为薄墩薄拱。 ? 桥孔自单孔多到85孔（江苏吴江垂虹桥，
已塌，尚存残孔8孔）。
第三章 拱桥上部结构-1
17
? 拱的计算跨径与计算矢高
l ? l0 ? d ?sin? j
? ?
f
?
f0 ?
d 2
(1 ?
cos?
? j )??
第三章 拱桥上部结构-1
18
三 铰 拱 内 力 计 算 简 图
三铰拱与等跨简支梁内力比较
? 三铰拱的反力（内力和反力上标加o的为 简支梁，不加o的为三铰拱）
?
YA
?
P(l ? l
3.2.1 按主拱圈的建筑材料分类 ? 圬工拱桥 ? 钢筋混凝土拱桥 ? 钢拱桥 ? 钢管混凝土拱桥
第三章 拱桥上部结构-1
23
3.2.2 按行车道位置分类
? 上承式
? 车道（桥面系）在拱肋之上的称为上承 式
? 上承式主要用于峡谷和桥面标高较高的 桥梁
? 传统的石拱桥因主拱圈为板式结构，只 能采用上承式
第三章 拱桥上部结构-1
2
3.1.1 拱桥的起源
? 世界上对拱结构的起源众说不一 ? 自然界溶洞天然拱 ? 崩落的堆石拱 ? 砌墙开洞，逐渐由“假拱”演变而成 ? 中国：墓葬结构及仅存实物，拱由梁与
侧柱演变为三、五、七等折边拱，演变 为圆拱。
第三章 拱桥上部结构-1
3
? 跨度由小变大，由二三米而到达净跨 37.02m ，并保持了千余年的世界记录。
?
H ?sin? x
? ?
第三章 拱桥上部结构-1
21
? 三铰拱的竖向反力与简支梁相同，但在 竖直荷载作用下，三铰拱会产生水平反 力，而简支梁中没有水平反力的存在。
? 三铰拱在竖直荷载作用下的水平反力引 起拱内力中出现了轴力，同时降低了弯 矩与剪力。
第三章 拱桥上部结构-1
22
§3.2 拱桥的分类
第三章 拱桥上部结构-1
24
车行道 主拱
立柱
上
承
、 桥台(墩)
下
主拱
承
吊杆
及
车行道
中 桥台(墩) 承
主拱
吊杆
式
立柱
拱
车行道
桥 桥台(墩)
? 上承式拱桥构造较为简单 ? 上部结构由主拱圈、拱上建筑组成 ? 拱上建筑：实腹式或空腹式
