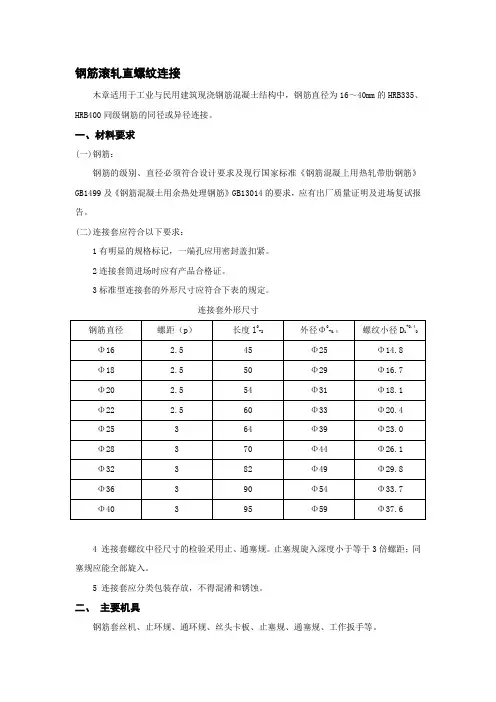

12钢筋滚轧直螺纹连接
钢筋滚轧直螺纹连接木章适用于工业与民用建筑现浇钢筋混凝土结构中，钢筋直径为16～40mm的HRB335、HRB400同级钢筋的同径或异径连接。
一、材料要求(一)钢筋：钢筋的级别、直径必须符合设计要求及现行国家标准《钢筋混凝上用热轧带肋钢筋》GB1499及《钢筋混凝土用余热处理钢筋》GB13014的要求，应有出厂质量证明及进场复试报告。
(二)连接套应符合以下要求：1有明显的规格标记，一端孔应用密封盖扣紧。
2连接套筒进场时应有产品合格证。
3标准型连接套的外形尺寸应符合下表的规定。
连接套外形尺寸4 连接套螺纹中径尺寸的检验采用止、通塞规。
止塞规旋入深度小于等于3倍螺距；同塞规应能全部旋入。
5 连接套应分类包装存放，不得混淆和锈蚀。
二、主要机具钢筋套丝机、止环规、通环规、丝头卡板、止塞规、通塞规、工作扳手等。
三、作业条件1 该技术提供单位已提交有效的型式检验报告。
2 操作工人（包括套丝的工人）必须经过专门培训，并经考试合格后持证上岗。
3 接头位置应符合规定。
4 熟悉图纸，做好技术交底。
四、操作工艺(一) 工艺流程：(二) 钢筋下料：钢筋应先调直后下料，宜用切割机下料，不得用气割下料。
钢筋下料时，要求钢筋面与钢筋轴线垂直，端头不得弯曲，不得出现马蹄形。
(三) 钢筋套丝：1 套丝必须用水溶性切削冷却润滑液，当气温低于零度时，应掺入15%～20%的亚硝酸钠。
不得用机油润滑。
2 钢筋丝头的牙形、螺距必须于连接套的牙形、螺距规相吻合，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。
3 检查合格的丝头，应立即将其一端拧上塑料保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。
图图1-止环规；2-通环规；3-钢筋丝头；4丝头卡板；5-纵肋；6-第一小牙扣底(四) 接头的工艺试验：钢筋连接工艺工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符合下列要求：1 每种规格钢筋的接头试件不应少于3跟；2 对接头试件的钢筋母材应进行抗拉强度试验；3 三跟接头试件的抗强度均应满足现行国家标准《钢筋机械连接通用技术规程》的规定。
直螺纹连接规范
1/2相关文档推荐钢筋剥肋滚压直螺纹连接18页免费钢筋剥肋滚压直螺纹2页1下载券剥肋滚压直螺纹钢筋连接3页免费等强剥肋滚压直螺纹钢筋...暂无评价3页¥2.00等强剥肋滚压直螺纹钢筋...6页免费剥肋滚压直螺纹钢筋连接1页1下载券剥肋滚压直螺纹钢筋连接...3页免费钢筋剥肋滚压直螺纹连接...3页免费剥肋滚压直螺纹钢筋连接...3页2下载券26、剥肋滚压直螺纹钢筋...3页1下载券喜欢此文档的还喜欢JGJ107-2010 钢筋机械连...16页1下载券JGJ107-2010_钢筋机械连...16页1下载券钢筋机械连接通用技术规...8页1下载券直螺纹连接技术规程JG16...15页1下载券JGJ107-2003钢筋机械连接...16页1下载券如要投诉违规内容，请到百度文库投诉中心；如要提出功能问题或意见建议，请点击此处进行反馈。
JGJJGJ-107-2010钢筋剥肋滚压直螺纹连接技术规程(119人评价)|6336人阅读|852次下载|举报文档-------------------------------------------------------------------------------- JGJ-107-2010钢筋剥肋滚压直螺纹连接技术规程《钢筋等强度剥肋滚轧直螺纹连接技术规程》一、总则1、为在混凝土结构中使用钢筋等强度剥肋滚轧直螺纹接头，做到经济合理，确保质量，特制定本规程。
2、本规程适用于钢筋剥肋滚轧直螺纹接头的施工应用与验收。
剥肋滚轧直螺纹接头适用于工业与民用建筑的混凝土结构中直径为16—的HRB335、HRB400带肋钢筋的连接。
3、用于等强度剥肋滚轧直螺纹钢筋接头的钢筋应符合现行国家标准的要求。
本规程应与现行行业标准《钢筋机械连接通用技术规程》JGJ107-2010配套使用，尚应符合国家现行标准的有关规定。
二、术语1、钢筋等强度剥肋滚轧直螺纹接头（以下简称直螺纹接头）FullPcrformanccKnob-cutRolled Parallel Threead Splicing of Redars把待连接的钢筋端部剥肋后滚轧成直螺纹，通过连接套筒将两根钢筋连接成一体的钢筋接头。
钢筋直螺纹连接技术交底记录表
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
钢筋套筒直螺纹连接质量控制
钢筋套筒直螺纹连接质量控制摘要：随着钢筋直螺纹连接技术得到广泛的应用，本文结合套筒连接原理并通过工程实践总结出了钢筋直螺纹连接接头的质量控制，主要包括套筒的质量控制和钢筋端部螺纹的控制，而后者受施工质量因素影响较大，因此是确保连接质量的关键，应当引起施工中足够的重视，本文结合工程经验给出了控制措施。
关键词：套筒连接直螺纹质量控制和其他的连接方式相比较，钢筋套筒直螺纹连接有节省钢材、节省电能、不受钢筋可焊性制约、不受季节影响、不用明火、施工简便、工艺性能良好和接头质量可靠度高等特点，适用于任何直径的钢筋的连接，近几年来，钢筋直螺纹连接技术已在工业与民用建筑领域得到广泛应用，已占据国内钢筋机械连接市场的主导地位，因此连接的质量控制也应当引起注意。
套筒连接原理直螺纹套筒的连接方法就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。
该技术利用滚压螺纹能使螺纹综合机械性能大幅度提高的特性，同时利用螺纹连接传力不均匀与螺杆横截面积变化率相协调对应，能够降低螺杆拉应力、降低变截面应力集中影响的特性来弥补钢筋剥肋和螺纹直径对钢筋横截面积的削弱影响，达到钢筋等强度连接。
影响质量的因素一、套筒的质量直螺纹的连接套筒质量是确保接头质量的重要环节，其选用应注意以下三个方面：1、套筒尺寸：选用套筒尺寸时，应使套筒的净横截面面积与套筒材料强度的乘积大于钢筋面积与钢筋标准强度乘积的1.1倍；套筒的内螺纹应满足产品功能要求，其公差带宜选用6H。
2、套筒原材料：套筒应选用强度高、延性好、易加工且价格较低的钢材来制造，通常采用45号优质碳素结构钢，也可选用低合金高强度结构钢制造。
供货单位应提供质量保证书，并应符合有关钢材的现行国家标准及JGJ107的有关规定。
3、套筒生产过程的质量：套筒生产从毛坯到制成品各道工序均应有严格的抽检制度和质量控制标准，成品表面应有生产批号标记。
钢筋直螺纹套筒连接技术交底
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。
图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。
钢筋滚轧直螺纹连接工法
钢筋滚轧直螺纹连接工法（JSGF02-2001）1、适用范围钢筋等强螺纹接头（滚轧）适用于一切抗震设防和非抗震设防的混凝土结构工程，尤其适用于要求充分发挥钢筋强度和延性的重要结构。
1.1粗直径、不同直径钢筋连接。
1.2弯折钢筋、超长水平钢筋的连接。
1.3钢筋笼的对接。
1.4两根固定钢筋之间的对接。
1.5钢结构与钢筋的连接。
型钢柱与梁主筋相交时，可利用焊在钢板上的螺母连接钢筋。
2、工艺原理钢筋等强滚轧直螺纹连接原理为：通过滚轮将钢筋端头部分压圆并一次性滚出螺纹和套筒通过螺纹连接形成的钢筋机械接头。
直螺纹接头连接有六种类型：（变径型、扩口型这里不作介绍）2.1Ⅰ型连接（标准型接头）用于钢筋可自由转动的场合。
利用钢筋端头相互对顶力锁定连接件。
可选用标准型或变径型连接套筒。
（见图1）2.2Ⅱ型连接（加长型接头）用于钢筋过于长而密集，不便转动的场合。
连接套筒预先全部拧入一根钢筋的加长螺纹上，再反拧人被接钢筋的端螺纹，转动钢筋半至一圈即可锁定连接件，可选用标准型连接套筒。
2.3Ⅲ型连接（加锁母型接头）用于钢筋完全不能转动，如弯折钢筋以及桥梁，灌注桩等钢筋笼的相互对接。
将锁母和连接套筒预先拧入加长螺纹，再拧入另一根钢筋端头螺纹，用锁母锁定连接套筒。
可选用标准或扩口型连接套筒加锁母（见图3）。
2.4Ⅳ型连接（正反丝扣型连接）用于钢筋完全不能转动而要求调节钢筋内力的的场合，如施工缝、后浇带等。
连接套筒带正反丝扣，可在一个旋合方向中松开或拧紧二根钢筋，应先用带正反丝扣的连接套筒。
3、施工顺序3.1 钢筋端部切割。
3.2钢筋端部压圆。
3.3在压圆的同时滚轧螺纹。
3.4利用连接套筒对接钢筋。
4、操作要点4.1钢筋端部应先调直再下料，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
4.2滚轧机的滚轧头冷却应采用水溶性切削冷却液，不得使用油类冷却液套丝。
钢筋丝纹与连接套的丝纹应完好无损，如发现丝纹表面杂制裁，应予清除。
钢筋接头直螺纹连接
1 钢筋接头直螺纹连接1.1基本规定（1）采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。
钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率），应符合下列规定：①接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。
②接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50%。
③受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。
④对直接承受力荷载的结构构件，接头百分率不应大于50%。
⑤接头端头距钢筋弯曲点不得小于钢筋直径的10倍。
（2）不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。
1.2施工准备1.2.1技术准备（1）凡参与接头施工的操作人员必须参加技术培训，经考核合格后持证上岗。
（2）核对有编号的钢筋加工单与成品数量；（3）做好技术交底。
1.2.2材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。
（2）质量要求：①钢筋质量要求：A钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》《钢筋混凝土用余热处理钢筋》的要求，有原材质、复试报告和出厂合格证；B钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
②套筒与锁母材料质量要求：A套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应符合规范规定；B成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。
1.2.3主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）。
1.2.4作业条件（1）钢筋端头的螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件；（2）钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放；（3）布筋图及施工穿筋顺序等已进行技术交底。
钢筋“直螺纹”机械连接施工
（三）、材质要求钢筋滚轧直螺纹连接套筒须有产品合格证、明显的规格标志及等级标志。
本工程所用连接套筒的规格主要有Φ16、Φ18、Φ20、Φ22、Φ25四种，力学性能均为A级，其接头的抗拉强度须达到或超过钢筋母材抗拉强度标准值，并具备高延性及反复拉压性能。
（四）、施工方法（1）、现场准备a、为确保钢筋螺纹丝头的加工质量，凡从事钢筋滚轧直螺纹加工工作的人员必须经过专业技术培训，经考核合格后持证上岗。
班组成员应相对固定；b、根据现场特点，本工程钢筋滚轧直螺纹等强连接的端头螺纹均在场外预制，现场连接安装。
所有钢筋丝头的加工均在钢筋加工场地完成。
C、GGZ-40型钢筋直螺纹滚轧机应与放置在支架上待加工的钢筋中心线保持在同一直线，且标高一致。
（2）、工艺流程施工准备---钢筋下料---滚丝---上塑料保护套---拧连接套筒（与下端钢筋连接）---拧紧连接套筒（与上根钢筋连接）---质量检验---绑扎钢筋骨架。
1、钢筋下料钢筋下料不得用电焊、气割等加热方法切断，可用砂轮切割机切断。
要求钢筋切割端面垂直于钢筋轴线，否则应调整机器，直至符合要求。
钢筋端头不准挠曲，不得有马蹄形。
2、钢筋滚丝钢筋滚丝在GGZ-40型钢筋直螺纹滚轧机上进行。
钢筋滚丝时必须使用水溶性切削冷却润滑液，不准使用油性切割液或机油润滑液，不准不加润滑液直接滚丝。
每台钢筋直螺纹滚轧机每班可加工400-600个丝头。
钢筋滚丝时，直螺纹滚轧机上的滚丝器应与钢筋规格调整一致。
标准型钢筋丝头的螺纹加工长度参照下表进行：注：钢筋丝头加工完毕，应立即盖上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，影响连接质量。
3、丝头检验滚轧直螺纹钢筋机械连接技术现场质量控制的核心是丝头的加工质量，因此必须认真、仔细地检验。
丝头检验的要素包括：a、外观及外形质量检验，包括：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长度不得超过3个螺纹周长，钢筋丝头长度误差为2P（P为螺距）；b、螺纹尺寸检验：用专用检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。
