电压波动与闪变的检测及控制方法(doc 7页)
电压波动和闪变的检测与控制方法随着大量的基于计算机系统的控制设备和自动化程度很高的用电设备相继投入使用，工业用户对电能质量的要求越来越高，甚至几分之一秒的不正常就可造成的巨大的损失。
据统计，自动化程度很高的工业用户一般每年要遭受10～50次与电能质量问题有关的干扰，其中因包括电压波动和闪变在内的动态电压质量问题造成的事故数约占事故总数的83％[1]。
电压波动和闪变已成为威胁许多重要用户供电可靠性的主要原因之一，必须对其进行有效地监视与抑制。
电力系统的电压波动和闪变主要是由具有冲击性功率的负荷引起的[2]，如变频调速装置、炼钢电弧炉、电气化铁路和轧钢机等。
这些非线性、不平衡冲击性负荷在生产过程中有功和无功功率随机地或周期性地大幅度变动，当其波动电流流过供电线路阻抗时产生变动的压降，导致同一电网上其它用户电压以相同的频率波动。
这种电压幅值在一定范围内(通常为额定值的90％～110％)有规律或随即地变化，即称为电压波动。
电压波动通常会引起许多电工设备不能正常工作，如影响电视画面质量、使电动机转速脉动、使电子仪器工作失常、使白炽灯光发生闪烁等等。
由于一般用电设备对电压波动的敏感度远低于白炽灯，为此，选择人对白炽灯照度波动的主观视感，即“闪变”，作为衡量电压波动危害程度的评价指标。
1 电压波动与闪变的检测1.1 调幅波检测要对电压波动与闪变进行有效的抑制，首先的任务就是要准确的提取出波动信号，通常将波动电压看成以工频额定电压为载波、其电压的幅值受频率范围在0.05~35Hz的电压波动分量调制的调幅波。
因此，电压波动分量的检出方法可采用通信理论中大功率载波调制信号解调方法，用与载波信号同频同相的周期信号乘以被调信号，将电压波动分量与工频载波电压分离，通过带通滤波器得到波动分量。
考虑电压波动分量，就是在基波电压上叠加有一系列的调幅波，为使分析简化又不失一般性，研究电压波动的检测方法可分析某单一频率的调幅波对工频载波的调制，将工频电压u(t)的瞬时值解析式写成：式中：A为工频载波电压的幅值，ω0为工频载波电压的角频率，m为调幅波电压的幅值，mcos(Ωt)为波动电压。

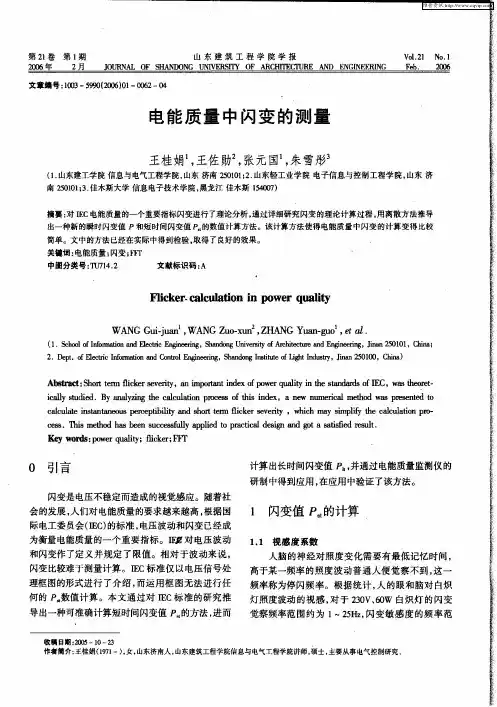

电能质量中闪变的测量
Ｋｅ ｒ ｓ ｐ ｗ ｒｑ ａｉ ；ｆ ｃ ｅ ； Ｔ ｙ ｗｏｄ ：ｏ ｅ ｕｌｔ ｌ ｋ ｒ ｙ ｉ
０ 引言
闪变是 电压不稳定而造成的视觉感应。随着社
计算 出长时间闪变值 Ｐ ， 并通过电能质量监测仪的
研制 中得到应用 ， 在应用中验证 了该方法。
会的发展 ， 人们对电能质量的要求越来越高 ， 国 根据
．
作者筒介 ： 王桂娟（９１ ， ， １７ 一）女 山东济南人 ， 山东建筑工程学 院信息与电气工程学院讲师 ， 士， 硕 主要从事电气控制研究
维普资讯
第１ 期
王桂娟等 ： 电能质量中闪变的测量
围约为 ６ １Ｈ ， ２ ｚ正弦调幅波在 ８ 的照度波动最
Ａｂ ｔａ ｔ Ｓ ｏｔｔ ｍ ｉｋ ｒ ｅ ｅｉ ，蚰 ｉ ｏｔ ｔｎ ｅ ｆ ｗ ｒ ｕ ｌ ｅｓ ｎ ａ ｓ ｆ Ｅ ｗ ｓｔｅｒｔ ｓｒ ｃ ：ｈ ｒ ｅ ｆ ｃｅ ｖ ｒｙ ｒ ｌ ｓ ｔ ｍｐ ｒ ｎ ｄ ｘｏ ｅ ａｉ ｉ ｔ ｔ ｄ ｒ Ｃ， ａ ｏｅ－ ａ ｉ ｏ ｐ ｑ ｔ ｎｈ ａ ｄ ｏ Ｉ ｙ ｈ
关键词 ： 电能质量 ； 闪变 ；Ｆ ＦＴ 中圈分类号 ：Ｕ １ ． Ｔ ７４ ２ 文献标识码 ： Ａ
ＷＡ ＧＧ ｉｕｎ ， Ｎ ＧＺ ｏｘｎ ，Ｈ Ｎ ｕｎｇｏ，ｔ １ Ｎ ｕ． ａ ＷＡ ｕ．ｕ Ｚ Ａ ＧＹ ａ．ｕ ｅａ ． ｊ
（ ． ｃｏｌ ｆ ｎ ｒａｏ ｎ ｌ ｔｃＥ ｇ ｅｒ ｇ ｈｎｏｇＵ ｉ ｒ ｔ ｏ Ａｃｉ ｃ ｒ ａｄＥ ｇｎｅ ｎ ， ｉａ ００ ，Ｃｉ ￣ １ Ｓｈｏ ｏ Ｉ ｏ ｔｎａｄＥｅ ｒ ｎｉ ｅｎ ，Ｓａｄｎ ｎ ｅ ｉ ｒｈｔ ｔ ｅ ｎ ｎｉｅｒ Ｊ ｎ２ １１ ＿ ｎ ｆｍ ｉ ｃｉ ｎ ｉ ｖ ｓｙ ｆ ｅｕ ｉ ｇ ｎ ５ ｋａ
电压波动和闪烁测试方法
电压波动和闪烁测试方法电压波动和闪变是电网电能质量的两个重要指标，电压波动是指电网电压方均根值(有效值)一系列的变动或连续的改变，闪变是指灯光照度不稳定造成的视感。
下面本文主要根据GB12326 电能质量电压波动和闪变介绍电压波测量及闪变测量的相关内容。
一、电压波动测量电压波动可通过电压方均根值曲线U(t)来描述，电压变动d 和电压变动频度r则是衡量电压波动大小和快慢的指标。
电压变动d的定义表达式为：式中：△U——电压方均根值曲线上相临两个极值电压之差；UN——系统标准电压。
当电压变动频度较低且具有周期性时，可通过电压方均根值曲线U(t)的测量，对电压波动进行评估。
单次电压变动可通过系统和负荷参数进行估算。
当已知三相负荷的有功功率和无功功率的变化量分别为△Pi和△Qi，可用下式计算：式中：RL、XL分别为电网阻抗的电阻、电抗分量。
在高压电网中，一般XL》RL，则：式中：Ssc——考察点(一般为PCC)在正常较小方式下的短路容量。
在无功功率的变化量为主要成分时(例如大容量电动机启动)，可采用下式进行粗略估算。
对于平衡的三相负荷：式中：△Si——三相负荷的变化量。
对于相间单相负荷：式中：△Si——相间单相负荷的变化量。
二、闪变测量根据IEC 61000-4-15制造的IEC闪变仪是目前国际上通用的测量闪变的标准仪器，其简化原理框图如下图所示。
图1：IEC闪变仪模型简化框图框1为输入级，主要用来实现把不同等级的电源电压(从电压互感器或输入变压器二次侧取得)降到适用于仪器内部电路电压值，同时还产生标准的调制波，用于仪器自检。
图2：由S(t)曲线作出的CPF曲线示例框2、3、4综合模拟灯-眼-脑环节对电压波动的反应。
其中框2对电压波动分量进行解调，获得与电压变动成线性关系的电压;框3的带通加权滤波器反映了人对60w230V钨丝灯在不同频率的电压波动下照度变化的敏感程度，通频带为0.05Hz~35Hz;框4包含一个平方器和时间常数为300ms的低通滤波器，用来模拟等-眼-脑环节对灯光照度变化的暂态非线性相应和记忆效应。
电力系统中的电压波动与闪变分析
电力系统中的电压波动与闪变分析随着社会的发展和人们对电能的需求日益增长，电力系统的稳定运行成为当代社会的关键问题之一。
在电力系统中，电压波动和闪变是影响电网质量的两个重要指标。
本文将从发生原因、影响和监测方法等方面，对电压波动和闪变进行深入分析。
一、电压波动的发生原因及其对电力系统的影响电压波动是指电网的电压值在一段时间内发生周期性变化或剧烈变化的现象。
其主要原因可以归结为负载变化、电源设备故障、电网故障以及不良的电能质量等。
其中，负载变化包括电力系统内部负载波动和连接到电网中的各种设备的负载波动。
电源设备故障主要指发电机、变压器等电力系统核心设备的故障导致的电压波动。
而电网故障则是由于输电线路、开关设备等发生故障造成的。
电压波动对电力系统的影响是多方面的。
首先，电压波动会引起设备工作的不稳定，甚至会导致设备的损坏。
其次，电压波动还会对电力系统内的其他设备产生连锁反应，从而引发更大范围的故障，严重影响电网的安全稳定运行。
此外，电压波动还会对用户的电子设备产生不利影响，如导致计算机死机、数据丢失等。
二、电压闪变的发生原因及其对电力系统的影响电压闪变是指电网的电压在短时间内发生剧烈变化的现象，其主要原因包括突然的负载变化、电源故障、电弧炉、电动机启动等。
与电压波动相比，电压闪变对系统的影响更为剧烈。
电压闪变对电力系统的影响主要体现在以下几个方面。
首先，电压闪变会导致设备的故障和损坏，尤其是对于对电压波动和闪变较为敏感的设备，如电子设备和精密仪器。
其次，电压闪变还会造成系统负荷的不稳定，从而影响到电网的供需平衡，甚至引发不对称工作，导致更大的电力系统故障。
三、电压波动和闪变的监测方法和解决方案为了确保电力系统的稳定运行，减少电压波动和闪变对设备和用户的负面影响，需要采用科学的监测方法和相应的解决方案。
1.监测方法目前，常用的电压波动和闪变监测方法包括采用数字记录仪、负载模拟法和数学建模等。
数字记录仪是一种高精度的仪器设备，能够实时记录电压的变化情况，并生成相应的波形图和统计图，以供后续分析和处理。
电能质量检测方法
电能质量检测方法及处理一、参考标准GB12325-2003《电能质量、供电电压允许偏差》GB12326-2000《电能质量、电压波动和闪变》GB/T14549-1993《电能质量、公用电网谐波》GB/T15543-1995《电能质量、三相电压允许不平衡度》GB/T15945-1995《电能质量、电力系统频率允许偏差》GB/T18481-2001《电能质量、暂时过压和瞬态过电压》二、电能质量评价指标2.1、三相不平衡：指三相电力系统中三相不平衡的程度。
A、B、C三相间幅值不相等，之间相位不是120度。
2.2、短时电压中断：当电压均方根值降低到接近于零时，称为中断。
持续时间较长称为长时间中断，而持续时间较短称为短时间中断。
2.3、短时电压下降：指供电电压有效值突然降至额定电压的0.9-0.1p.u，然后又恢复正常电压，持续时间一般为0.5个周波到1min.。
又称为电压跌落。
2.4、短时电压上升：工频条件下，电压或电流的有效值上升到额定电压的1.1-1.8p.u，然后又恢复正常，持续时间一般为0.5个周波到1min.。
又称为电压突起。
2.5、电压波动与闪变：电压均方根值一系列相对快速变动或连续改变的现象。
变化周期大于工频周期，在电力系统中这种现象可能是多次出现，变化过程可能是规则的、不规则的，或是随机的。
闪变：电光源的电压波动造成灯光照度不稳定的人眼视觉反应称为闪变。
2.6、谐波、间谐波、次谐波：波形频率为基波频率的整数倍。
非工频频率整数倍的周期性电流的波动，称为延续谐波，根据该电流周期分解出的傅里叶级数得出的不是基波整数倍频率的分量，称为简谐波。
频率低于工频的简谐波又称为次谐波。
2.7、直流偏移：任何一个波形畸变的周期性非正玄波电压、电流，对其进行傅里叶级数分解，除了得到与基波相同的分量，还得到一系列大于电网基波频率的分量，这部分称为谐波；以及频率等于0的分量，这部分称为直流分量，也称为直流偏移。
2.8、过电压、欠电压（电压偏差）：指实际电压对于标称电压的偏离程度，通常用相对误差来计算。
考核电能质量的指标
考核电能质量的指标电能质量指标是用来评估和衡量电能供应系统质量的重要工具。
电能质量指标主要涵盖了电压稳定性、频率稳定性、电压波形、谐波含量、瞬态过电压、短时中断等方面。
下面将对这些指标进行详细介绍。
1.电压稳定性：电压稳定性是衡量电能质量的关键指标之一、电压稳定性通常通过测量电压偏差、闪变和瞬时电压变化进行评估。
电压偏差是指电压与其标称值之间的偏差，闪变是指电压瞬时的变化量，瞬时电压变化则是指电压快速变化的情况。
这些指标的不稳定性可能导致设备故障、出现电流谐波和电磁干扰等问题。
2.频率稳定性：频率稳定性是评估电能质量的另一个重要指标。
频率指电力系统中的电压或电流的频率，其稳定性对于电力设备的正常运行至关重要。
频率偏移可能导致设备的故障或损坏，同时也会影响电力系统的能源交互连接。
3.电压波形：电压波形描述了电压信号的形状和稳定性。
电压波形正常应该是一个纯正弦波形，这对于电力设备的正常运行具有重要意义。
当电压波形失真时，可能会导致设备工作异常，增大能耗，产生电机振动和噪音等问题。
4.谐波含量：谐波是指电力系统中与基波频率不同的频率成分。
谐波含量是衡量电网谐波污染程度的指标。
谐波由非线性负载、电力电子设备和谐波源引起，如果谐波含量过高，会对设备和电力系统产生负面影响，如加剧电力设备的损坏和工作不稳定性，造成系统的功率损耗，产生电网共振等问题。
5.瞬态过电压：瞬态过电压是一种持续时间短暂的高幅度电压。
瞬态过电压可能由于雷电、电容补偿器断开、设备故障等原因引起。
它会对电力设备和电力系统的绝缘性能造成损害，严重时甚至会引发设备损坏和带来电弧灾害。
6.短时中断：短时中断是指电力系统中电能供应的短暂中断。
短时中断可能是由于传输线路故障、设备故障、过载、短路等原因引起。
短时中断会导致设备停机，造成损失，影响工业生产和生活用电。
总之，电能质量指标是衡量电能供应系统性能的重要工具，它与各种电力设备的正常运行、生产效率、设备寿命以及用户的用电质量有直接关系。
电能质量之闪变篇
电能质量之闪变篇一、闪变的定义闪变是人眼对灯光亮度变化所引起刺激的不稳定感。
即人对亮度变化的不适感。
IEC 61000-4-15规定了“灯—眼—脑”模型来衡量，反映了大多数人如何受闪烁白炽灯的影响。
二、闪变的影响闪变的产生多数是因为电网电压变动导致照明亮度发生变化。
如果电压幅值变动达0.5%、每秒变动6.25次，将造成明显的烦扰效果。
电压波动通常会导致许多电器不能正常工作。
通常白炽灯对电压波动的敏感度远大于日光灯、电视机等设备，并且白炽灯早起使用非常的广泛。
当电压的波动不足以使白炽灯的亮度发生变化时，那么也不会使日光灯、电视机等设备工作异常。
因此，通常选用白炽灯的工况来判断电压波动值是否能被接受。
闪变一词是闪烁的广义描述，它可理解为人对白炽灯明暗变化的感觉，包括电压波动对电工设备的影响和危害。
但不能以电压波动来代替闪变，因为闪变是人对照明波动的主观视感。
电弧炉、轧钢机等大功率用电器在运行过程中会引起电网的电压波动。
电机在启动时会产生冲击电流，出现冲击电流时，公用配电网的阻抗会使分压增加，从而导致电压下降，电压下降会导致白炽灯的亮度下降。
即使是很小的电压变动，亮度变化也会很大，因为亮度和电压的平方成正相关。
如图2所示。
例如，电压降低10%，亮度会降低34%。
下面和大家分享一个实际的案例。
背景：某咖啡厅内，客人抱怨灯光闪烁。
这便是出现了典型的闪变现象。
您也可以回忆一下自己身边是不是也出现过类似的现象。
测量：供电公司检测之后，发现存在1～2V的电压波动，闪变值并未超标。
分析：该咖啡厅于当年夏天新安装了一台电油炸锅，当时日光强烈，无人注意照明灯光问题，咖啡厅至配电柜馈线距离比较长，电缆不够粗，线路阻抗较大。
解决方法：发现问题后解决就比较简单了，使大功率负载（电邮炸锅）单独使用一条电缆后，问题解决,如图3、图4所示。
三、结束语闪变带来的危害是广泛的。
那问题来了，如何监测闪变才能更好的降低其危害呢？广州致远电子有限公司提供的电能质量分析仪是一种对电网中电能质量问题进行测量、记录及分析的专业测量工具。
