纯电动汽车充电故障诊断与分析随着纯电动汽车的快速发展，充电故障成为影响电动汽车正常使用的一个重要问题。
本文将介绍纯电动汽车充电故障的诊断与分析方法。
一、故障现象分类纯电动汽车充电故障可分为三类：接触故障、系统故障和电池故障。
1.接触故障：主要是由于充电插座与充电孔接触不良造成的充电中断或充电效率低下。
2.系统故障：主要包括充电控制系统故障、充电传感器故障等。
充电控制器损坏会导致无法启动充电过程，充电传感器故障会导致无法检测到电池充电状态。
3.电池故障：主要包括电池充电速度过慢、电池电压过高或过低等问题。
如果电池充电速度过慢，可能是由于电池内部电阻增加导致的。
二、故障诊断方法1.外观检查法：通过对电动汽车充电插座和充电线充电头等部件进行外观检查，可以初步排除接触故障导致的故障。
2.仪器检测法：利用专用仪器对电动汽车充电控制器、传感器等进行检测，以确定是否存在系统故障。
使用示波器检测充电线内的电压波形，判断传感器是否正常工作。
3.数据诊断法：通过读取电动汽车的故障码，可以快速确定故障点。
OBD接口连接电脑，读取电动汽车故障码，根据故障码表确定具体故障。
三、故障分析方法对于接触故障，可以通过调整充电插座和充电孔之间的接触面积，或更换损坏的部件来解决。
对于系统故障，需要根据具体的故障现象来进行分析。
充电控制器故障可能是由于电路短路或元件老化等原因导致的，需要进行相应的维修或更换。
纯电动汽车充电故障诊断与分析是一个复杂而细致的过程，需要借助专业的仪器和工具，以及对电动汽车充电系统的深入了解。
只有通过科学准确的诊断和分析，才能快速解决充电故障，保证电动汽车的正常使用。
纯电动汽车车辆充电异常的故障诊断与排除
4. 充电系统故障诊断与修复
1）判断故障现象
4. 充电系统故障诊断与修复
2）检查充电插座是否正常 3）检查充电枪CC端子是否有故障
4. 充电系统故障诊断与修复
4. 充电系统故障诊断与修复
4）更换新的充电枪后
小结
• 1. 车辆充电异常是指电动车正确连接充电枪或充电桩后不能正 确对车辆进行充电。车辆充电异常故障现象可以分为三类：车 辆不能Ready、车辆不显示充电和车辆显示充电电流小。
2. 充电系统常见的故障
车辆充电异常是指电动车正确连接充电枪或充电桩后 不能正确对车辆进行充电。
车辆充电异常故障现象可以分为三类： ➢ 车辆不能Ready ➢ 车辆不显示充电 ➢ 车辆显示充电电流小
2. 充电系统常见的故障
2.1 车辆不能Ready ➢ VCU故障 ➢ 电池自身故障等。
2. 充电系统常见的故障
1. 充电系统的组成及基本原理
1.5 DC/DC
DC/DC变换器主要作用是完成320Vdc转换成14Vdc,向低压蓄电池及全车低 压用电设备供电；共有4处接线口，分别
为低压输出负极、低压输出正极、低压控制端、高压输入端。
1. 充电系统的组成及基本原理
1.6 动力电池系统 动力电池系统主要由动力电池模组、电池管理系统、 动 力电池箱及辅助元器件等四部分组成。
1. 充电系统的组成及基本原理
动力电池模组
电池单体：构成动力电池模块的最小单元。 电池模块：一组并联的电池单体组合，可作为一个单元替换。 电池模组：多个电池模块或单体电芯串联组成的一个组合体。 额定电压=单体电芯额定电压×单体电芯串联数； 电池容量=单体电芯容量×单体电芯并联数量； 电池总能量=动力电池系统的额定电压×动力电池系统容量。
纯电动汽车的车辆故障诊断与维修
纯电动汽车的车辆故障诊断与维修随着环境保护意识的增强和电动汽车技术的不断发展，纯电动汽车正逐渐成为未来交通的主流选择。
然而，与传统燃油汽车相比，纯电动汽车的车辆故障诊断与维修面临着一些特殊的挑战。
需要汽车维修技师掌握新的技能和知识，以确保纯电动汽车在运行中的安全性和可靠性。
一、纯电动汽车的车辆故障诊断纯电动汽车的车辆故障通常可以分为电池系统故障、电机系统故障和充电系统故障三个方面。
针对这些故障，汽车维修技师应掌握以下技能和知识：1. 电池系统故障诊断：电池是纯电动汽车的心脏，对于电池系统故障的诊断至关重要。
技师需要学会使用专业的诊断设备，通过检测电池的电流、电压、温度等参数来判断电池的健康状况。
同时，对于电池的冷却系统、充电系统等也需要进行检查和故障诊断。
2. 电机系统故障诊断：电动汽车的动力来自电机，因此，对电机系统故障的诊断也非常重要。
技师需要熟悉电机的结构和工作原理，了解故障常见的表现和症状，并能使用相应的诊断设备对电机进行测试和故障排除。
3. 充电系统故障诊断：充电系统是纯电动汽车能源供给的重要环节，因此，充电系统故障会直接影响到汽车的驱动性能和充电效率。
技师需要了解各种充电设备的工作原理和规范，掌握故障排查的方法，并且要能够判断是汽车系统的故障还是充电设备的故障。
二、纯电动汽车的车辆维修对于纯电动汽车的维修，相比传统燃油汽车，存在一些区别和特点，维修技师需要掌握以下技能和知识：1. 高压系统的安全性管理：纯电动汽车的高压系统通常运行在数百伏特以上的高电压下，技师需要熟悉高压系统的工作原理，了解高压电源的安全性要求，并严格遵守维修操作的相应规范和要求。
2. 专业维修设备的使用：纯电动汽车的维修需要使用专业的设备，例如电池诊断设备、电机测试设备等。
技师需要熟练掌握这些设备的使用方法，能够准确地进行故障诊断和维修操作。
3. 车辆电子系统的维修：纯电动汽车的电子系统相比传统燃油汽车更加复杂，技师需要熟悉车辆电子系统的原理和结构，能够进行电路图的分析和故障排除。
比亚迪e5不能充电的故障诊断与排除

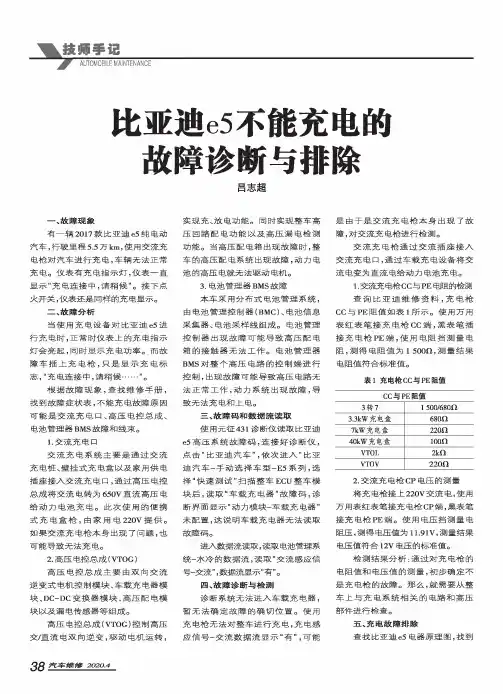

AUTOMOBILE MAINTENANCE技师手IB比亚迪e5不能充电的故障诊断与排除吕志超—、故障现象有一辆2017款比亚迪e5纯电动汽车,行驶里程5.5万km,使用交流充电枪对汽车进行充电，车辆无法正常充电。
