新能源汽车充电故障排查与维修技巧分享
新能源汽车电池系统的故障排除与维修技巧
新能源汽车电池系统的故障排除与维修技巧随着社会的发展和环保意识的加强，越来越多的汽车制造商开始研发和生产新能源汽车，其中电池系统作为新能源汽车的核心组成部分之一，起着储能和供电的重要作用。
然而，由于长时间使用和其他各种因素，新能源汽车电池系统也会面临一些故障问题。
本文将重点介绍新能源汽车电池系统的故障排除与维修技巧，帮助读者解决在使用过程中可能遇到的问题。
一、故障排除1. 故障诊断在出现电池系统故障时，首先应进行故障诊断，通过使用相关的诊断仪器，对电池系统进行初步的检测。
可以使用专用的诊断仪器进行OBD（车载诊断接口）连接，通过读取故障码来判断具体的故障原因。
同时，还可以通过检查电池系统的线路、连接器和传感器等部件，排除可能存在的线路松动或损坏等问题。
2. 故障定位在诊断出具体的故障原因后，需要进行故障定位，确定具体出问题的部件或元件。
对于电池系统而言，常见的故障包括电池寿命衰减、电池容量不足、线路短路等。
通过对相关部件进行细致的检查，可以确定具体故障的位置。
3. 故障修复根据故障的具体情况，进行相应的修复工作。
对于电池容量不足的情况，可以考虑更换电池组或进行电池维护保养，延长其使用寿命。
对于线路短路等故障，应尽快修复或更换受损的线路部件，避免影响电池系统的正常工作。
二、维修技巧1. 定期维护为了保证新能源汽车电池系统的正常运行，必须进行定期的维护工作。
包括对电池组的充放电状态进行监测，防止过度放电或过度充电对电池造成损害。
此外，还应定期检查电池连接器和线路，确保其正常工作，并及时清除电池表面的灰尘和杂质等。
2. 注意环境在使用新能源汽车时，应尽量避免在高温、低温或潮湿等极端环境中长时间停车或充电，以保护电池系统的正常工作。
此外，在长时间停车后，也应注意在重新使用之前对电池组进行充电，避免电量不足。
3. 掌握维修技巧作为车主或维修人员，在面对电池系统故障时，应掌握基本的维修技巧。
例如，了解电池组的拆装步骤和注意事项，学会正确使用电池故障诊断仪器，以及掌握常见故障的快速排除方法等。
新能源车直流快充故障案例检查
新能源车直流快充故障案例检查1.快充桩与车辆无法通信（1）用诊断仪访问车载充电机，查看是否有DTC，有则根据DTC提示维修。
（2）检查快充口状况。
检查快充口是否有烧蚀、损坏现象；各端子的导电圈是否脱落；检查充电插座和充电插头连接是否松动。
如出现异常，则进行修理。
（3）检查车辆软件版本确保整车控制器（VBU）和动力电池管理系统（BMS）软件版本号为最新，快充测试时连接良好。
（4）检查快充口搭铁情况。
如果快充接口PE端子与车身连接不良，可能会出现充电桩无法操作、无法与车辆通信的问题。
所以需要测量快充接口PE端子与车身负极搭铁的阻值，应小于0.5Ω。
如果阻值不符，则有可能是螺栓松动、接触面锈蚀、螺纹处油漆未处理干净等原因造成。
如果PE端子与搭铁线端子完全不导通，则应更换快充接口的线束。
（5）测量快充口CC1、PE端子间阻值。
测量快充接口CC1、PE端子之间的阻值是否为1000±50Ω，如果阻值与标准值不符，则更换快充线束。
如正常，则继续进行下面步骤。
（6）检测唤醒信号。
①将车辆与快充桩连接好，测试充电唤醒信号是否正常。
如果仪表未显示唤醒，则首先测量BV21插件5号端子是否有唤醒电压，如果无电压，则应断开充电枪，在点火开关处于关闭状态下，检查快充线束端子有无退针、锈蚀、接触不实等现象；BV21到BV20插件线束是否正常，发现问题则进行修复。
②如果线束端子没有问题，则测量快充接口SO83的5号端子到CA70插件4号端子是否导通。
如不导通则进行分段测量，并更换相关线束；如导通则继续进行下一步。
③根据电路，继续测量CA69插件4号端子、3号端子到CA66插件8号端子、7号端子是否导通，如不导通则应检查并修复线束，在不能有效修复的情况下需要更换线束。
（7）检测确认信号。
检查完快充唤醒信号及相关线束都正常，车辆仍旧不能通信，则需要对车辆端连接确认信号进行检测。
①测量快充接口（CC2）端子与快充线束的BV21接口2号端子是否导通。

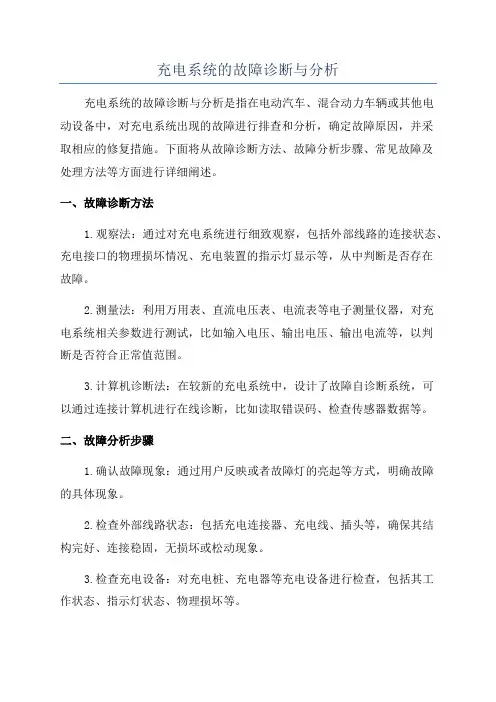

充电系统的故障诊断与分析
充电系统的故障诊断与分析充电系统的故障诊断与分析是指在电动汽车、混合动力车辆或其他电动设备中，对充电系统出现的故障进行排查和分析，确定故障原因，并采取相应的修复措施。
下面将从故障诊断方法、故障分析步骤、常见故障及处理方法等方面进行详细阐述。
一、故障诊断方法1.观察法：通过对充电系统进行细致观察，包括外部线路的连接状态、充电接口的物理损坏情况、充电装置的指示灯显示等，从中判断是否存在故障。
2.测量法：利用万用表、直流电压表、电流表等电子测量仪器，对充电系统相关参数进行测试，比如输入电压、输出电压、输出电流等，以判断是否符合正常值范围。
3.计算机诊断法：在较新的充电系统中，设计了故障自诊断系统，可以通过连接计算机进行在线诊断，比如读取错误码、检查传感器数据等。
二、故障分析步骤1.确认故障现象：通过用户反映或者故障灯的亮起等方式，明确故障的具体现象。
2.检查外部线路状态：包括充电连接器、充电线、插头等，确保其结构完好、连接稳固，无损坏或松动现象。
3.检查充电设备：对充电桩、充电器等充电设备进行检查，包括其工作状态、指示灯状态、物理损坏等。
4.测试参数数值：利用电子测量仪器对充电系统各项参数进行测试，判断其是否符合规定范围。
5.判断故障原因：根据测试结果和经验判断，确定故障原因，比如连接线路断开、设备损坏等。
6.修复措施：根据故障原因，采取相应的修复措施，比如调整连接线路、更换充电设备等。
三、常见故障及处理方法1.充电接口损坏：导致无法正常连接充电线，此时需要更换充电接口。
2.充电桩输入电压不稳定：导致输出电压无法保持恒定，此时需要检查电网供电情况，或者更换充电桩。
3.充电器输出电流过大：可能是充电器内部故障导致，需要更换充电器。
4.充电线路断开：导致无法正常传送电能，需要重新连接或更换断开部分。
5.输电线路过热：可能是输电线路负载过大或损坏导致，需要检查线路负载情况，或者更换线路。
6.充电设备指示灯异常：可能是故障指示灯亮起，表示故障，需要根据故障指示灯表明的故障原因进行排除。
汽车电池充电异常的故障排查与修复
汽车电池充电异常的故障排查与修复随着汽车电动化的快速发展，电池作为电动汽车的重要组成部分，充电异常问题也逐渐引起了人们的关注。
本文将针对汽车电池充电异常的故障排查和修复进行详细介绍，帮助读者解决相关问题。
一、故障排查1. 检查电池连接问题首先，要检查电池的连接情况。
检查电池的正负极连接是否牢固，接触是否良好。
松动或腐蚀的连接可能导致充电异常。
2. 检查充电线路其次，检查车辆的充电线路。
确保充电线路没有短路或断路的问题。
可以使用万用表检测线路的导通情况，排除线路故障。
3. 检查充电器如果线路正常，但充电异常，可能是充电器本身存在问题。
可使用其他充电器进行测试，如果充电器故障，则需要更换充电器。
4. 检查充电电压和电流在排除线路和充电器问题后，需要检查充电电压和电流是否符合要求。
电压过高或电流过大可能导致电池充电异常。
可以通过专业的测试仪器检测充电电压和电流，根据测试结果调整充电设备。
5. 检查电池状态最后，检查电池自身的状态。
充电异常可能是由于电池老化、容量下降或内部损坏所致。
可以使用电池测试仪器进行电池状态检测，判断电池是否需要更换或维修。
二、故障修复1. 清洁连接端子和接头如果发现电池连接端子或接头有腐蚀或污垢，应及时清洁。
使用专用清洁剂和刷子清洁电池连接端子和接头，确保良好的接触。
2. 更换损坏的线路或接头如果发现充电线路存在短路或断路，需要更换损坏的线路或接头。
选择适合的线缆和连接器，确保充电线路正常。
3. 更换充电器如果确定充电器存在故障，需要更换新的充电器。
选择符合车辆要求的充电器品牌和规格，确保充电器质量可靠。
4. 调整充电设备如果充电电压或电流超过了正常范围，需要调整充电设备。
按照车辆制造商提供的充电要求和参数进行调整，避免过充或过放。
5. 更换电池如果经过测试发现电池老化、容量下降或内部损坏，需要考虑更换电池。
选择符合车辆要求的电池品牌和规格，确保电池性能和寿命。
结语通过本文的介绍，相信读者对于汽车电池充电异常的故障排查和修复有了更深入的了解。
新能源汽车充电维修故障排除方法
新能源汽车充电维修故障排除方法随着环保意识的提高和科技的进步，新能源汽车的普及程度越来越高。
然而，与传统燃油车相比，新能源汽车的充电和维修存在一些特殊的问题和挑战。
本文将介绍一些常见的新能源汽车充电维修故障，并提供相应的排除方法。
首先，充电器故障是新能源汽车充电过程中最常见的问题之一。
当我们插入充电器后，如果发现充电器无法工作，首先要检查充电器的电源插头是否插紧。
有时候，插头松动可能导致充电器无法正常工作。
如果插头已经插紧，但充电器仍然无法工作，那么可能是充电器本身出现了故障。
这时候，我们可以尝试使用其他可靠的充电器进行充电，以确定是充电器故障还是其他问题。
其次，充电桩故障也是新能源汽车充电过程中常见的问题。
当我们将充电枪插入充电桩后，如果发现充电桩没有反应，首先要检查充电桩的电源开关是否打开。
有时候，由于人为疏忽或其他原因，充电桩的电源开关可能被关闭，导致无法正常充电。
如果电源开关已经打开，但充电桩仍然没有反应，那么可能是充电桩本身出现了故障。
这时候，我们可以尝试使用其他正常工作的充电桩进行充电，以确定是充电桩故障还是其他问题。
此外，电池故障也是新能源汽车充电维修中的一个重要问题。
当我们充电时，如果发现电池无法充满或者充电速度明显变慢，首先要检查电池的连接是否牢固。
有时候，由于连接不良或者接触不良，电池无法正常接收充电。
如果连接已经牢固，但电池仍然无法充满或者充电速度变慢，那么可能是电池本身出现了故障。
这时候，我们可以尝试使用其他电池进行充电，以确定是电池故障还是其他问题。
最后，充电线故障也是新能源汽车充电维修中的一个常见问题。
当我们插入充电线后，如果发现充电线无法正常工作，首先要检查充电线是否完好无损。
有时候，充电线可能因为长期使用或者外力损坏而无法正常工作。
如果充电线完好无损，但仍然无法正常工作，那么可能是充电线本身出现了故障。
这时候，我们可以尝试使用其他可靠的充电线进行充电，以确定是充电线故障还是其他问题。
新能源汽车充电设施的故障诊断与维修技术
新能源汽车充电设施的故障诊断与维修技术随着环保意识的增强和能源危机的日益严峻，新能源汽车成为了汽车行业的热门话题。
作为新能源汽车的核心基础设施之一，充电设施的故障诊断与维修技术显得尤为重要。
本文将探讨新能源汽车充电设施的常见故障原因、诊断方法以及维修技术。
一、新能源汽车充电设施的常见故障原因1. 电能供应问题新能源汽车充电设施的一大常见故障源是电能供应问题。
可能是电源线路短路、断路或者供电电压过低导致的。
识别和解决电能供应问题是确保充电设施正常工作的关键。
2. 设备故障设备故障是导致新能源汽车充电设施故障的另一个重要原因。
例如，电池或充电器损坏、互连线路断开等都可能导致充电设施无法正常工作。
因此，定期对充电设施进行检查和维护是至关重要的。
3. 软件系统错误新能源汽车充电设施通常都配备了智能化的软件系统，软件系统错误也是导致故障的原因之一。
在诊断和维修过程中，需要对软件系统进行全面检测和排查，确保其正常运行。
二、新能源汽车充电设施的故障诊断技术1. 故障代码读取新能源汽车充电设施通常会记录故障代码，通过读取故障代码可以快速定位故障原因。
专业的故障诊断仪可以帮助技师读取故障代码，并根据故障代码的解读来判断故障所在，从而快速修复。
2. 电压和电流测试电压和电流的测试可以帮助检测充电设施中的电能供应问题。
使用专业的电压表和电流表对充电设施的电压和电流进行测试，可以准确地判断故障点。
3. 绝缘测试绝缘测试是为了诊断设备是否存在漏电现象。
通过使用绝缘测试仪器，对充电设施进行绝缘测试，可以判断设备是否存在绝缘故障，并及时进行修复。
三、新能源汽车充电设施的维修技术1. 维修手册参考在进行新能源汽车充电设施维修时，技术人员可以参考维修手册，该手册详细列出了设备的故障代码、故障原因以及维修方法，对于解决设备故障非常有帮助。
2. 替换损坏部件在诊断出设备故障原因后，需要及时替换损坏的部件。
技术人员应具备相应的技能和知识，可以迅速、准确地进行部件更换，从而修复设备。
新能源汽车故障分析及检修技巧
新能源汽车故障分析及检修技巧新能源汽车作为汽车行业的新生力量，随着其环保、节能等特点逐渐受到了消费者的青睐。
随着新能源汽车的普及，其故障分析及检修技巧也成为了消费者和维修技师需要了解的重要知识。
本文将针对新能源汽车的故障分析及检修技巧进行详细的探讨，希望能够为广大读者提供帮助。
一、故障分析1. 电池故障电池作为新能源汽车重要的动力源，其故障对车辆的影响非常大。
常见的电池故障包括充电不足、电池老化、电池损坏等。
当车辆出现电池故障时，驾驶员通常会感到动力不足、续航里程减少等情况。
针对电池故障，维修技师首先需要通过专业设备对电池进行检测，确定故障原因，然后进行修复或更换。
2. 电机故障电机是新能源汽车的另一个核心组成部分，其故障会导致车辆无法正常行驶。
电机故障的表现包括启动困难、动力下降、异响等。
维修技师需要通过检测设备对电机进行全面检查，包括转子、定子、电机控制器等部分，找出故障原因并进行修复。
3. 充电系统故障新能源汽车的充电系统包括充电插座、充电线、充电桩等组成部分。
在充电系统故障时，车辆无法正常充电，导致续航里程受限。
维修技师需要对充电系统进行全面检查，确保各部位连接良好，无损坏或损坏情况，及时修复或更换故障部件。
二、检修技巧1. 掌握新能源汽车的特点新能源汽车与传统燃油汽车相比，具有动力来源不同、车辆结构不同、维修保养方式不同等特点。
维修技师在进行检修时，需要充分了解新能源汽车的特点，熟悉其动力电池、电机、充电系统等关键部件的结构和工作原理，确保能够正确诊断和修复故障。
2. 使用专业检测设备新能源汽车具有复杂的电子控制系统和动力系统，维修技师需要使用专业的检测设备进行故障诊断和维修。
针对电池故障，可使用电池测试仪对电池进行容量、内阻等方面的检测；针对电机故障，可使用电机故障诊断仪对电机的运行状态进行监测。
3. 定期维护保养新能源汽车在日常使用过程中，也需要进行定期的维护保养工作，包括电池维护、电机检查、充电系统检测等。
新能源汽车充电设施的故障诊断与维修技术
新能源汽车充电设施的故障诊断与维修技术随着环保意识的不断提高，新能源汽车的市场份额日益增加。
作为新能源汽车的重要配套设施，充电设施在现代社会扮演着不可替代的角色。
然而，随着充电设施的广泛应用，故障也时有发生。
本文将围绕新能源汽车充电设施的故障诊断与维修技术展开讨论。
一、故障诊断技术1. 故障排查流程故障排查是诊断充电设施故障的关键步骤。
正确认识问题，采取科学合理的方法排查故障可以提高故障处理的效率。
在故障排查流程中，需要注意以下几个方面：首先，应根据用户的描述了解故障现象，包括充电异常、设备无法启动等。
确定故障类型，如电气故障、通信故障等。
其次，对设备进行全面的检查，包括检查线路连接是否松动、配电箱是否正常等。
最后，利用专业的故障检测设备进行精确的故障排查，如采用电压表、电流表等工具进行测量。
2. 故障诊断技术在实际的故障诊断中，技术人员需要掌握一定的故障诊断技术。
以下是一些常用的故障诊断技术：(1) 电气线路测试技术：包括对电流、电压等参数进行测试，以确定电气故障点。
(2) 通信检测技术：利用诊断工具进行通信测试，检查充电桩与充电控制系统之间的通信情况。
(3) 终端监控技术：通过对充电设施的监控，获取设备的运行情况，进一步判断故障原因。
3. 故障记录与分析故障记录与分析是故障诊断的重要环节。
通过记录故障发生的时间、地点、现象、处理方法等信息，可以为故障诊断与维修提供参考。
同时，对故障数据进行分析，可以发现故障出现的规律，从而提高故障处理的效率。
二、维修技术1. 维修工具与设备针对新能源汽车充电设施的维修需求，需要准备相应的维修工具与设备。
例如：(1) 扳手、螺丝刀等基本工具：用于拆卸和安装设备。
(2) 多用途电表：用于电气参数的测试。
(3) 诊断仪器：如故障诊断仪、故障模拟器等，用于定位与模拟故障。
2. 维修流程充电设施的维修流程通常包括以下几个步骤：(1) 故障诊断：根据用户的描述和现象，采取适当的故障诊断技术，确定故障原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新能源汽车充电故障排查与维修技巧分享
随着环保意识的增强和能源危机的日益突出，新能源汽车作为一种环保、高效的交通工具，越来越受到人们的关注和青睐。
然而，新能源汽车在使用过程中难免会遇到充电故障，这给车主带来了一定的困扰。
本文将就新能源汽车充电故障的排查与维修技巧进行分享，希望能为广大车主提供一些帮助。
首先，当新能源汽车遇到充电故障时，我们需要进行一些简单的排查。
首先，检查充电设备是否正常工作，包括电源是否通电、充电线是否完好等。
其次，检查车辆的充电插头是否插紧，以及插头和插座的金属接触是否良好。
如果以上排查都没有发现问题，那么可能是车辆本身的故障。
这时，我们可以通过车载电脑系统进行故障码的读取，以便更准确地判断故障原因。
在排查故障时，我们需要注意一些常见的充电故障。
其中，最常见的是充电设备无法正常启动。
这可能是由于电源故障、充电设备损坏或电源线路故障等原因造成的。
此时，我们可以尝试更换电源或修复设备，或者检查电源线路是否完好，以解决问题。
另外，还有一种常见的故障是充电速度过慢。
这可能是由于充电设备功率不足、电源电压不稳定或车辆充电系统故障等原因造成的。
解决这个问题的方法可以是更换功率更大的充电设备，或者检查电源电压是否稳定，以及检查车辆充电系统是否存在故障。
除了常见的充电故障外，还有一些特殊的故障需要我们重点关注。
例如，有时候新能源汽车在充电时会出现充电过程中断的情况。
这可能是由于充电插头与插座接触不良、充电线路短路或车辆充电系统故障等原因造成的。
为了解决这个问题，我们需要检查充电插头和插座的接触是否良好，以及检查充电线路是否存在短路现象。
另外，还有一种特殊情况是充电设备无法识别车辆。
这可能是由于车辆充电接口故障、充电设备识别系统故障或车辆充电系统故障等原因造成的。
解决这个问题的方法可以是更换车辆充电接口、修复充电设备识别系统，或者检查车辆充电系统是否存在故障。
在维修新能源汽车充电故障时，我们需要掌握一些技巧。
首先，要善于利用车载电脑系统进行故障码的读取和故障诊断，以便更准确地判断故障原因。
其次，要熟悉新能源汽车的充电系统原理和工作原理，以便更好地进行故障排查和维修。
此外，要保持良好的维修记录，及时记录下故障现象、排查过程和解决方法，以便以后参考和总结经验。
总之，新能源汽车充电故障的排查与维修是一项技术活，需要我们掌握一定的知识和技巧。
通过对常见的充电故障进行排查和维修，我们可以更好地解决问题，保证新能源汽车的正常使用。
希望本文所分享的充电故障排查与维修技巧能对广大车主有所帮助，让我们共同推动新能源汽车的发展，为保护环境做出贡献。
