第11章 土在动荷载作用下的特性
第11章 土的基本动力特性 PPT
粘性土的动强度及其影响因素 在三轴试验中，首先使土样固结，再在不排水条件下施加静轴向荷载， 等变形稳定后再加循环轴向荷载，在多次循环后达到破坏。
结论：循环反
复加载使土的 刚度降低。
加载时间对粘性土强度的影响
循环加载方式 土样45°面上的剪应力
循环强度比与初试应力比的关系
循环强度 比定义为土的 循环强度与土 的静强度之比 值
往返三轴试验中土中静应力和 循环应力的模拟
典型试验结果表明，随着往返轴向应力的施加，孔隙水压力逐渐 增长，最终达到初始围护压力，从而产生约5%的双幅轴向应变。这 样的状态称为初始液化。
在往返三轴试验中，通常把同样产生5%双幅轴向应变作为循 环软化或液化的标准。
砂性土的循环强度或抗液化强度
饱和砂土的抗液化 强度主要受初始围护 压力的大小，循环应 力幅值，循环应力往 返次数和砂土的相对 密度或孔隙比的影响。
砂土液化或循环软化
侧面变形受约束的空心圆 柱土样侧向应力和累积孔
隙压力的变化
侧向变形无约束的扭转剪切试验：
不排水条件下施加往返扭转应 力，土样既可以发生竖向也可以 发生侧向变形。模拟饱和砂土存 在的倾斜地面斜坡、堤坝等。
侧向应力和累积孔隙压力的变化
循环软化或液化的定义：
在往返三轴试验的不同加载 阶段土样的应力状态如图，先 在均等固结压力下固结，然后 在不排水条件下施加轴向压力。
压实功能：指压实单位体积土所消耗的能量，可用下式表达：
E WdNn V
从压实曲线中看出，压实功 能越大，得到的最后含水量越 小，相应的干密度越大。
同一种土，最优含水量和最 大干密度并不是恒定不变的， 而是随着压密功能而变化的。
不同压实功能的击实曲线
第11章 土在动荷载作用下的特性
故该地基无液化可能
土 力 学
• (2)《公路工程抗震设计规范》方法 《公路工程抗震设计规范》 • 土层实测的修正标准贯入锤击数N小于修正 液化临界标准贯入锤击数时，则判为液化， 否则为不液化。
式中系数见P292-293，自学
3.液化等级划分
土 力 学
• 对存在液化土层的地基，应探明各液化土层的深度和厚 度。按下式计算每个钻孔的液化指数，并按表11-10综合 划分地基的液化等级：
日本新泻市地震砂土地基液化事故
土 力 学
土 力 学
• 日本新泻市3号公寓倾斜成65°
土• 力 学
• 河北省唐山矿冶学院书库：
学院图书馆书库为一幢四层大楼，建成 多年使用情况良好。1976年7月28日凌晨， 当地发生7.8级强烈地震，唐山市区位于 地震震中极震区，地震烈度高达 10°~11°，唐山市区平地的建筑几乎全 部遭到毁坏。矿冶学院教学楼、学生宿 舍楼与学院办公楼均倒塌，呈现一片废 墟。学院图书馆书库也发生了严重破坏。
土 力 学
• 书库的墙体发生了贯穿性大裂缝，长度 超过3m，裂缝宽度超过50mm。大楼整 体显著倾斜。原以为书库为三层楼，从 室外地面进入大楼竟是二层楼，震沉整 整一层楼。
§11.2 土的压实性
土 力 学
• 土的压实是指土体在压实能量作用下， 土颗粒克服粒间阻力，产生位移，使土 中孔隙减小，密度增加。
土 力 学
• 在地面下15m深度范围内，液化判别标准贯入 锤击数临界值可按下式计算：
N cr = N 0 0.9 + 0.1( d s − d w ) 3 / ρ c
( d s ≤ 15) (11 − 5)
在地面下15～20m深度范围内，则可按下式计算：

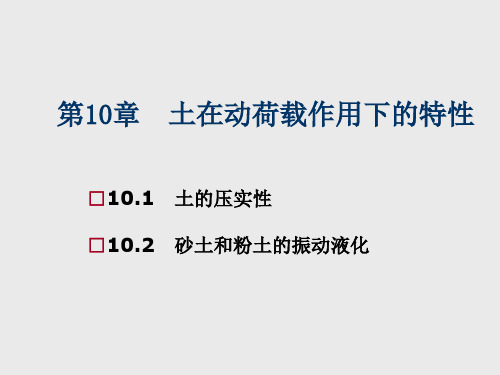

土质学与土力学第10章 土在动荷载作用下的特性
□10.1 土的Байду номын сангаас实性 □10.2 砂土和粉土的振动液化
10.1 土的压实性
10.1.1 土的压实性对工程的意义 土的压实是指采用人工或机械对土施以夯压能量(如夯、
碾、振动等方式),使土颗粒重新排列压实变密,外部的夯 压功能使土在短时间内得到新的结构强度,包括增强粗颗 粒土之间的摩擦和咬合,以及增加细粒土之间的分子引力 以改善土的性质。
这样通过对一个土样的击实试验就得到一对数据,即击实 土的含水量ω与干密度ρd。对一组不同含水量的同一种土样 按上述方法作击实试验,便可得到一组成对的含水量和干重 度,将这些数据绘制成击实曲线,如图10-3所示。击实曲线反 映了在一定击实功作用下土的含水量与干密度的关系。
10.1 土的压实性
图10-3 击实曲线
击实试验是研究土压实性能的室内试验方法,主要设备 是标准击实仪,如图10-1、图10-2所示。击实仪的基本部 分是击实筒和击实锤,前者用来盛装制备土样,后者对土样 施以夯实功能。根据击实土的最大粒径,分别采用两种不 同规格的击实筒,击实筒的规格如图10-2所示。击实试验 方法和相应设备的主要参数应符合表10-1的规定。击实 试验分轻型击实和重型击实。轻型击实试验适用于粒径不 大于20mm的土,重型击实试验适用于粒径不大于40mm 的土。
试筒尺寸
内径/
高/
cm
cm
10
12.7
15.2
17
10
12.7
15.2
17
试样尺寸
高/
体积/
cm
cm3
12.7
997
12
2177
12.7
997
12
第11章 土在动荷载作用下的特性
• 土料的最大干密度和最优含水率不是常数。最大干密度 随击数的增加而逐渐增大，最优含水率则逐渐减小。但是 这种增大或减小的速率是递减的，因而光靠增加击实功能 来提高土的干密度是有一定限度的； • 含水率较低时击数的影响显著。当含水率较高时，含水 率与干密度的关系曲线趋近于饱和线，也就是说，这时提 高击实功能是无效的。填料的含水率过高和过低都是不利 的，过高恶化土体的力学性质，过低则填土遇水后容易引 起湿陷。
压实土的特性 • 压实曲线峰值所对应的纵坐标值为最大干密度 ρdmax，对应的横坐标值为最优含水量wop； • 人工压实不是挤出土中水而是挤出土中气来达到压 实目的的； • 当含水量低于最优含水量时，干密度随含水量不同 的变化较大，即含水量变化对干密度的影响在偏干 时比偏湿时更加明显。因此，击实曲线的左段（低 于最优含水量）比右段的坡度陡。

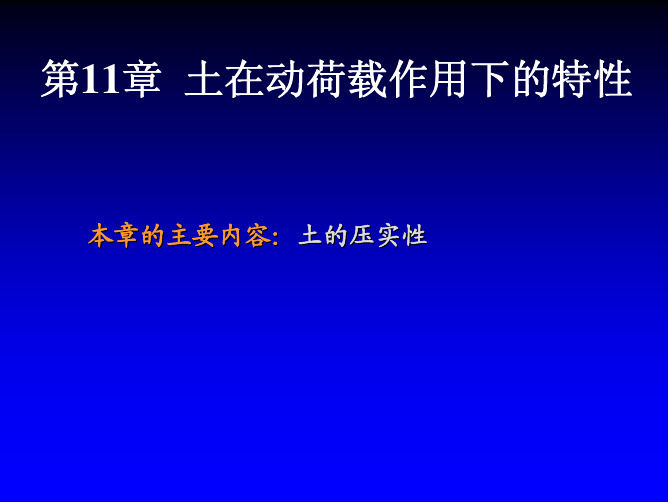

第11章 土在动荷载作用下的特性
本章的主要内容：土的压实性
11.1 概述
• 公路路堤、土坝以及建筑场地的回填土等，都是以土作为建 筑材料。土体由于经过开挖、搬运及堆筑，原有结构遭到破 坏，含水量发生变化，堆填时必然造成土体中留下很多孔隙， 如不经人工压实，其均匀性差、抗剪强度低、压缩性大、水稳 定性不良，往往难以满足工程的需要。因此，研究土的压实性 是土工建筑物的重要课题。 • 某些松软的地基土，由于其强度低、变形大，直接在其上修 建建筑物，不能满足地基承载力、变形的设计要求，需进行加 固处理。可采用换填垫层法加固，通过分层压实改善土的不良 性质。土的压实是在动荷载作用下得到的，提高了土的密实 度，从而土的强度得到提高，土的压缩性减低和透水性变小。
土力学名词解释整理
《土力学》名词解释09级考试，名词解释：1.液性指数 2.压缩模量 3.达西定律 4.最优含水率 5.被动土压力6.超固结比7.固结度8.不均匀系数9.砂土相对密实度 10.临塑荷载马亢班小测，名词解释：1.管涌 2.先期固结压力 3.塑性指数 4.灵敏度 5.超固结比 6.压缩系数 7.不均匀系数 8.相对密实度 9。
渗透系数第一章 土的组成（王志磊）1.土的三相：水（液态、固态）气体（包括水气）固体颗粒（骨架）2.原生矿物。
即岩浆在冷凝过程中形成的矿物。
3.次生矿物。
系原生矿物经化学风化作用后而形成新的矿物4.粘土矿物特点：粘土矿物是一种复合的铝—硅酸盐晶体，颗粒成片状，是由硅片和铝片构成的晶胞所组叠而成。
5. d60—小于某粒径的土粒质量占土总质量60％的粒径，称为限定粒径（限制粒径）；d10—小于某粒径的土粒质量占土总质量10％的粒径，称为有效粒径；6.不均匀系数C u : 小于某粒径的土粒质量占土总质量60％的粒径与小于某粒径的土粒质量占土总质量10％的粒径的比值。
即C u =d 60/d 10.7.曲率系数C c ：C c =d 230/(d 60*d 10).6.毛细水：受到水与空气交界面处表面张力的作用、存在于地下水位以上的透水层中自由水7.结合水－指受电分子吸引力作用吸附于土粒表面的土中水。
这种电分子吸引力高达几千到几万个大气压，使水分子和土粒表面牢固地粘结在一起。
结合水分为强结合水和弱结合水两种。
8.强结合水：紧靠土粒表面的结合水，其性质接近于固体，不能传递静水压力，具有巨大的粘滞性、弹性和抗剪强度，冰点为-78度，粘土只含强结合水时，成固体状态，磨碎后成粉末状态。
9.弱结合水:强结合水外围的结合水膜。
10.土的结构:指土粒单元的大小、形状、相互排列及其联结关系等因素形成的综合特征。
土的结构和构造对土的性质有很大影响。
11.土的构造:物质成分和颗粒大小等都相近的同一土层及其各土层之间的相互关系的特征称之。
第11章 土在动荷载作用下的特性
周期荷载：同一振幅和周期反复循环作用。 如车辆行使对路面，机器基础对地基的荷 载
§11.2 土的压实性
土的压实性指在一定的含水量下，以人工或机械 的方法，使土体能够压实到某种密实程度的性质。
土工建筑物，如土坝、土堤及道路填方是用土作 为建筑材料填筑而成，为了保证填土有足够的强 度，较小的压缩性和透水性。在施工中常常需要 压密填料，以提高土的密实度和均匀性。填土的 密实度常以其干密度来表示。
在实验室内研究土的密实性是通过击实试验进行 的。
11.2.1 击实试验及压实度
轻型：粒径小于5mm
V 947cm3 G 2.5Kg
H 30.5cm 25下，分三层击实
重型：粒径小于20mm
V 2104cm3 G 4.5Kg
H 45.7cm
56下，分5层击实
击实仪
2.土的压实度
压实度（压实系数）：
1、土料的最大干密度和最
优含水量不是常数。最大干 密度随击数的增加而逐渐增 大，最优含水量则逐渐减小。 但是这种增大或减小的速率 是递减的，因而光靠增加击 实功能来提高土的干密度是
有一定限度的。
2、含水量较低时击数的影响显著。当含水量较高时，含水
量与干密度的关系曲线趋近于饱和线，也就是说，这时提高 击实功能是无效的。填料的含水量过高和过低都是不利的， 过高恶化土体的力学性质，过低则填土遇水后容易引起湿 陷。
第11章 土在动荷载作用下的特性

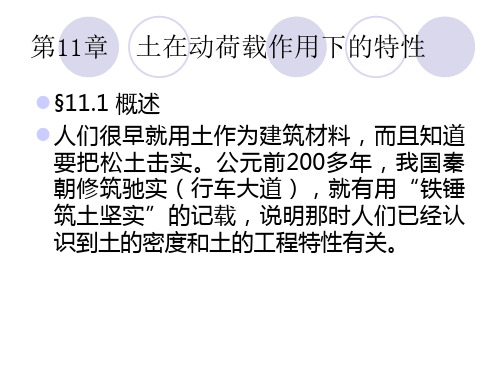

§11.1 概述 人们很早就用土作为建筑材料，而且知道
要把松土击实。公元前200多年，我国秦 朝修筑驰实（行车大道），就有用“铁锤 筑土坚实”的记载，说明那时人们已经认 识到土的密度和土的工程特性有关。
第十一章土在动荷载作用下的特性
二、击实试验和击实曲线
1.击实试验
击实仪
击实筒容积
轻型击实仪
947.6cm3
重型击实仪
2103.9cm3
击锤质量
落高 层数 击数
2.5kg
305mm 3 25
4.5kg
457mm 5
56
2.击实曲线（粘性土）
粘性土击实曲线
三、粘性土的压实性
1.压实机理
土体的压实是孔 隙气逐渐排出，土颗 粒及水膜的位移和畸 变，土体趋于密实的 过程。
二、强度标准 1、极限平衡标准
'
2 3 1
c' ucr
3
1
/kPa
式中：d0 ——动应力幅值；C‘ ——土的静力有效粘聚力；’ ——土的静力内摩擦
角 在边坡稳定分析中仍采用圆弧法，强度指标采用动强度指标cd 、d
2、液化标准 在动荷载作用下， 土中孔隙水压力逐渐 上升u=3，有效应逐 渐降低为零，土粒处 于悬浮状态，完全丧 失抗剪强度，这中状 态作为液化破坏标准。
10-6
似弹性
10-4
弹塑性
10-2
机机器振 动和车辆 荷载
打桩、中震 引起的振动
纵向应变 振动密实、 or剪应变 破坏、液 化
§11.5土的动力特征参数简介
1、动剪切模量 产生单位动剪应变时所需要的动剪应力，即动剪应 力与动剪应变的比值。 2、阻尼
分几何阻尼（或称辐射阻尼）和内阻尼（或称材 料阻尼），几何阻尼是由于振动通过弹性波向外传播时 因波面增大而使能量耗失，内阻尼是由于土的滞后和粘 性效应所产生的内部能量损失。几何阻尼可用弹性半空 间理论计算。
4.动荷载循环次数 与振动往复应力大小有关，往复应力越小，振动液化需 要的循环次数越多，反之，越少。
土力学 第11章 土的动力特性
土的压实性
土体在不规则荷载作用下其密度增加的特 性。土的压实性指标通常在室内采用击实 试验测定；
土的压实度：现场土质材料的干密度与室 内试验标准最大干密度的比值；
最大干密度
一定击实功作用下，土体压实后能够得到的
最大的干密度值。
最优含水量
一定击实功作用下，土体只有在一定的初始 含水量条件小才能够获得最大干密度，此初始含 水量即“最优含水量”。
工程危害
喷砂冒泥 土层震陷 滑坡 结构物上浮
1964年6月16日日本新瀉7.5级地震
机理Fra bibliotek振动改变土颗粒间接触状态，土体积减小(松散砂土有剪缩 性)，从而导致孔隙水压力上升，土颗粒间的有效应力减小， 直至有效应力完全丧失，而孔隙水承担了总应力，最终使 土颗粒呈悬浮状态，土体表现为整体可流动的液化状态；
第11章 土在动荷载作用下的特性
土的压实原理
含水量太小，土中水以强结合水为主，土颗粒间 电引力为主，土颗粒间摩擦力、粘聚力大，难以 压实； 含水量太大，土中除了强结合水、弱结合水外， 尚有大量自由水，压实过程中孔隙水不容易排除， 压实困难； 只有在适当含水量条件下，土颗粒外包裹一定的 结合水，土颗粒间电引力减小，颗粒调整难度减 小，能够获得最佳的压实效果。
影响振动液化的因素 土的类别：粉砂土、细砂土、粉土易发生 土的颗粒级配及密实度 土体中的初始应力状态 振动荷载的方向、强度、频率
土体振动液化判别及防治措施
判别依据：根据标准贯入击数，按经验公式判别
防治措施：
改善土性：改善土性、提高密实度、提高固结度
改变基础设计：采用深基础穿过液化危险地层
土的力学性质
土的力学性质 土的力学性质是指土在外力作用下所表现的性质，主要包括压应力作用下体积缩小 的压缩性和在剪应力作用下抵抗剪切破坏的抗剪性， .其次是在动荷作用下所表现 的一些性质。
第一节 土的压缩性 .、土压缩变形的特点与机理土的压缩性指土在压力作用下体积压缩变小的性能。
固、液、气三相组成部分中的各部分体积减小的结果粒相互移动靠拢的结果 ) 。
、压缩试验压缩定律 试验方法 : 室内 现场 据压缩条件 :无侧向膨胀(有侧限)试验 有侧向膨胀(无侧限)试验 主要是室内无侧向膨胀压缩试验 土的无侧向膨胀压缩试验是先用金属环刀切取土样 ,然后将土样连同环刀一起放入 压缩仪内 ,由于土样受环刀和护环等刚性护壁约束 ,在压缩过程中只能发生竖向压缩 , 不可能发生侧向膨胀 .。
试验时 ,通过加荷装臵将压力均匀地施加到土样上 ,压力由小到大逐级增加 ,每级压力 待压缩稳定后 ,再施加下一级压力 ,土的压缩量可通过微表观测，并据每级压力下的 稳定变形量 ,计算出与各级压力相应的稳定孔隙比。
若试验前试样的截面积为 A,土样原始高度为hO ，原始孔隙比eO,当加压P1后土 样压缩量为△ hi, 土样高度E 减小到h1=hO- △ h ,相应孔隙比由0变为e1. 由于土样压缩时不可能产生侧向膨胀 ,故压缩前后横截面积不变 ,加压过程中土的体 积是不变的 .即: A hO/(1+eO)=A(hO- △ h1)(1+ e1) e1=eO -△ h1/hO(H eO)通过试验 ,求的各级压力 Pi 作用下,土样压缩性稳定后相应的孔隙比 ei ，以纵坐标表 示孔隙比e,横坐标表示压力p 。
据压缩试验数据，可绘制出孔隙比与压力的关系曲 线 压缩曲线。
在压力曲线上，P 较小时，曲线较陡。
随P 增大，曲线变缓，。
这表明在压力增量 不变情况下对土进行压缩时 ,其压缩变形的增量是递减的。
1 、压缩系数土的力学性质土受压后体积缩小是土中 (主要是气体、水分挤出、土a=tga=(e1-e2)/ p2- p l)压密定律压密定律表明：在压力变化范围不大时，孔隙比的变化(减小值)与压力的变化(增加值)成正比。
土力学教案
教案2010 ~ 2011 学年第1 学期学院、系室天津城市建设学院土木工程系课程名称土力学专业、年级、班级土木专业08级结构1-6主讲教师刘举、李顺群天津城市建设学院教案编写说明教案又称课时授课计划,是任课教师的教学实施方案。
任课教师应遵循专业教学计划制订的培养目标，以教学大纲为依据，在熟悉教材、了解学生的基础上，结合教学实践经验，提前编写设计好每门课程每个章、节或主题的全部教学活动。
教案可以按每堂课（指同一主题连续1~4节课）设计编写。
教案编写说明如下：1、编号：按施教的顺序标明序号。
2、教学课型表示所授课程的类型，请在理论课、实验课、习题课、实践课及其它栏内选择打“√”。
3、题目：标明章、节或主题。
4、教学内容：是授课的核心。
将授课的内容按逻辑层次，有序设计编排，必要时标以“*”、“#”“？”符号分别表示重点、难点或疑点。
5、教学方式、手段既教学方法，如讲授、讨论、示教、指导等。
教学媒介指教科书、板书、多媒体、模型、标本、挂图、音像等教学工具。
6、讨论、思考题和作业：提出若干问题以供讨论，或作为课后复习时思考，亦可要求学生作为作业来完成，以供考核之用。
7、参考书目：列出参考书籍、有关资料。
8、日期的填写系指本堂课授课的时间。
天津城市建设学院教案教师姓名：仲晓梅职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日天津城市建设学院教案教师姓名：李顺群职称：副教授10年月日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本章的主要内容：土的压实性
11.1 概述
• 公路路堤、土坝以及建筑场地的回填土等，都是以土作为建 筑材料。土体由于经过开挖、搬运及堆筑，原有结构遭到破 坏，含水量发生变化，堆填时必然造成土体中留下很多孔隙， 如不经人工压实，其均匀性差、抗剪强度低、压缩性大、水稳 定性不良，往往难以满足工程的需要。因此，研究土的压实性 是土工建筑物的重要课题。 • 某些松软的地基土，由于其强度低、变形大，直接在其上修 建建筑物，不能满足地基承载力、变形的设计要求，需进行加 固处理。可采用换填垫层法加固，通过分层压实改善土的不良 性质。土的压实是在动荷载作用下得到的，提高了土的密实 度，从而土的强度得到提高，土的压缩性减低和透水性变小。
3、土类和级配的影响
同样的含水量情况下，粘性 土的粘粒含量越高或塑性指数越 大，越难于压实； 对于无粘性土，含水率对压 实性的影响没有像粘性土那么敏 感，其击实曲线与粘性土不同， 在含水率较大时得到较高的干密 度。因此在无粘性土的实际填筑 中，同时需要不断洒水使其在较 高含水率下压实。无粘性土的填 筑标准，通常是用相对密实度来 控制的，一般不进行击实试验； 级配良好的土易于压实，反 之则不易压实
压实土的特性 • 压实曲线峰值所对应的纵坐标值为最大干密度 ρdmax，对应的横坐标值为最优含水量wop； • 人工压实不是挤出土中水而是挤出土中气来达到压 实目的的； • 当含水量低于最优含水量时，干密度随含水量不同 的变化较大，即含水量变化对干密度的影响在偏干 时比偏湿时更加明显。因此，击实曲线的左段（低 于最优含水量）比右段的坡度陡。
11.2 土的压实性
• 土的压实性---在一定的含水率下，以人工或机械的 方法，使土体能够压实到某种密实程度的性质； • 土工建筑物，如土坝、土堤及道路填方是用土作为 建筑材料填筑而成，为了保证填土有足够的强度，较 小的压缩性和透水性。在施工中常常需要压密填料， 以提高土的密实度和均匀性。填土的密实度常以其干 密度来表示； • 在实验室内研究土的密实性是通过击实试验进行的。
3
G = 2.5 Kg H = 30.5cm
3
重型56下，分5层击实
V = 2103.9cm
G = 4.5kg H = 45.7cm
击实仪示意图
击实仪的构造
击实曲线
d s (1 + ω ) ρ w d s ρw −1 = −1 S r = 1 → e = wd s = (1 + ω ) ρ d ρd ρw 1 w=( - ) × 100% ρd d s
2、击实功能的影响
• 实验室中的击实功能是用击数 来反映的，对同一种土，压实 功能小，则能达到的最大干密 度也小，最优含水率大；压实 功能大，则能达到的最大干密 度也大，最优含水率小； • 用同一种土料在不同含水率下 分别用不同的击数进行击实试 验，就能得到一组随击数而异 的含水率与干密度关系曲线。
由于击实仪尺寸的限制，实际试验中可能剔除超出粒径的 部分，然后进行试验。这样测得的最大干密度和最有含水 率与实际土料在相同击实功能下的最大干密度和最有含水 率不同。对于轻型击实试验，可按下式修正。
′ ρ d max =
1 1 − P5
ρ d max
P5 − ρ w Gs 5
′ wop = wop (1 − P5 ) + wab P5
P5：粒径大于5mm土的质量百分比； GS5：粒径大于5mm土粒的饱和面干比重； wab：粒径大于5mm土粒的吸着含水量
ρw 1 − ) × 100 % w=( ρd ds
饱 和 曲 线
土的压实度
• 土的压实度或压实系数λc ：定义为工地压实时要求达 到的干密度ρd与室内击实试验所得到的最大干密度ρdmax 之比值，可由下式表示：
ρd λc = ρ d max
• 在工程中，填土的质量标准常以压实度来控制。要求压 实度越接近于1，表明对压实质量的要求越高。根据工程 性质及填土的受力状况，所要求的压实度是不一样的； • 在工地上对压实度的检验，一般可用环刀法、灌砂（或 水）法、湿度密度仪法或核子密度仪法等来测定土的干 密度和含水量，具体选用哪种方法，可根据工地的实际 情况决定。
击实试验与压实度 击实试验 在实验室内进行击实试验，是研究土压实性的基 本方法。击实试验分轻型和重型两种。轻型击实 试验适用于粒径小于5mm的粘性土，而重型击实试 验适用于粒径不大于20mm的土。击实试验所用的 主要设备是击实仪，包括击实筒、击锤及导筒等。 轻型25下，分3层击实
V = 947.4cm
影响土的压实性的因素 1、含水量的影响
对同一种土料，分别在不同的含 水率下，用同一击数将他们分层 击实，测定土样的含水率和密 度，然后以含水率为横坐标，干 密度为纵坐标，绘制击实曲线； 从图中可以看出，当含水率较小 时，土的干密度随着含水率的增 加而增大，而当干密度增加到某 一值后，含水率继续增加反而使 干密度减小。干密度的这一最大 值称为该击数下的最大干密度， 此时对应的含水率称为最优含水 率；
• 土料的最大干密度和最优含水率不是常数。最大干密度 随击数的增加而逐渐增大，最优含水率则逐渐减小。但是 这种增大或减小的速率是递减的，因而光靠增加击实功能 来提高土的干密度是有一定限度的； • 含水率较低时击数的影响显著。当含水率较高时，含水 率与干密度的关系曲线趋近于饱和线，也就是说，这时提 高击实功能是无效的。填料的含水率过高和过低都是不利 的，过高恶化土体的力学性质，过低则填土遇水后容易引 起湿陷。
