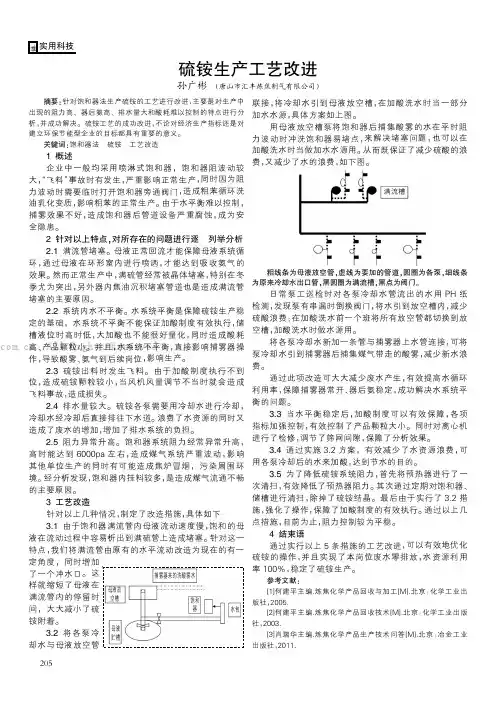

改进的硫铵循环法工艺_-顾春
硫铵生产工艺改进
摘要:针对饱和器法生产硫铵的工艺进行改进，主要是对生产中出现的阻力高、器后氨高、排水量大和酸耗难以控制的特点进行分析，并成功解决。
硫铵工艺的成功改进，不论对经济生产指标还是对建立环保节能型企业的目标都具有重要的意义。
关键词:饱和器法硫铵工艺改造1概述企业中一般均采用喷淋式饱和器，饱和器阻波动较大，“飞料”事故时有发生，严重影响正常生产，同时因为阻力波动时需要临时打开饱和器旁通阀门，造成粗苯循环洗油乳化变质，影响粗苯的正常生产。
由于水平衡难以控制，捕雾效果不好，造成饱和器后管道设备严重腐蚀，成为安全隐患。
2针对以上特点,对所存在的问题进行逐一列举分析2.1满流管堵塞。
母液正常回流才能保障母液系统循环，通过母液在环形室内进行喷洒，才能达到吸收氨气的效果。
然而正常生产中，满硫管经常被晶体堵塞，特别在冬季尤为突出，另外器内焦油沉积堵塞管道也是造成满流管堵塞的主要原因。
2.2系统内水不平衡。
水系统平衡是保障硫铵生产稳定的基础，水系统不平衡不能保证加酸制度有效执行，储槽液位时高时低，大加酸也不能很好量化，同时造成酸耗高、产品颗粒小。
并且，水系统不平衡，直接影响捕雾器操作，导致酸雾、氨气到后续岗位，影响生产。
2.3硫铵出料时发生飞料。
由于加酸制度执行不到位，造成硫铵颗粒较小，当风机风量调节不当时就会造成飞料事故，造成损失。
2.4排水量较大。
硫铵各泵需要用冷却水进行冷却，冷却水经冷却后直接排往下水道。
浪费了水资源的同时又造成了废水的增加，增加了排水系统的负担。
2.5阻力异常升高。
饱和器系统阻力经常异常升高，高时能达到6000pa 左右，造成煤气系统严重波动，影响其他单位生产的同时有可能造成焦炉冒烟，污染周围环境。
经分析发现，饱和器内挂料较多，是造成煤气流通不畅的主要原因。
3工艺改造针对以上几种情况，制定了改造措施，具体如下：3.1由于饱和器满流管内母液流动速度慢，饱和的母液在流动过程中容易析出到满硫管上造成堵塞。
硫铵工段工艺详述
硫铵⼯段⼯艺详述第三章⼯艺详述⼀、硫酸铵⽣产的原理1.硫酸铵⽣成的化学原理氨与硫酸发⽣的中和反应为2NH 3+H 2S04→(NH 4)2S04 ΔH ＝ -275kJ/mol上述反应是不可逆放热反应，当⽤硫酸吸收煤⽓中的氨时，实际的热效应较⼩。
通过实验得知，如氨和游离酸度为7.8％的硫酸饱和母液相互作⽤时，其反应热效应为温度/℃ 47.4 66.3 76.1硫酸铵热效应/(kJ/mo1) 240.9 245.9 249.2⽤适量的硫酸和氨进⾏反应时，⽣成的是中式盐(NH4)2S04，当硫酸过量时，则⽣成酸式盐NH4HS04，其反应为NH 3 + H2S04→酸过量（NH 4）HS04 ΔH ＝ -165kJ/mol 随溶液被氨饱和的程度，酸式盐⼜可转变为中式盐NH 4HS04 + NH 3 → (NH 4)2S04溶液中酸式盐和中式盐的⽐例取决于母液中游离硫酸的含量，这种含量以质量分数表⽰，称之为酸度。
当酸度为1%～2%时，主要⽣成中式盐。
酸度升⾼时，酸式盐的含量也随之提⾼。
饱和器中同时存在两种盐时，由于酸式盐较中式盐易溶于⽔或稀硫酸中，故在酸度不⼤的情况下，从饱和溶液中析出的只有硫酸铵结晶。
由硫酸铵和硫酸氢铵在不同含量的硫酸溶液(60℃)内的溶解度⽐较可知，在酸度⼩于19％时，析出的固体结晶为硫酸铵；当酸度⼤于19%⽽⼩于34%时，则析出的是硫酸铵和硫酸氢铵两种盐的混合物；当酸度⼤于34%时，得到的固体结晶全为硫酸氢铵。
饱和器中被硫酸铵和硫酸氢铵所饱和的硫酸溶液称为母液。
正常⽣产情况下母液的⼤致规格为：密度/(kg/L) 1.275～1.30 w[(NH4)2S04]/% 40～60游离硫酸含量/% 4～6 w(NH4HS04)/% 10～15NH3的含量/(g/L) 150～180母液的密度是随母液的酸度增加⽽增⼤的。
⼆、硫酸铵⽣产⼯艺流程1.⿎泡式饱和器法硫酸铵⽣产⼯艺流程⿎泡式饱和器法硫酸铵⽣产⼯艺流程如图1所⽰。
硫铵工艺技术
硫铵工艺技术硫铵工艺技术是指将硫酸铵与其他化学物质进行反应，制备出硫铵的过程。
硫铵作为一种重要的化肥和助燃剂，广泛应用于农业、工业和草坪管理等领域。
以下是关于硫铵工艺技术的简要介绍。
首先，在硫铵的制备过程中，硫酸铵是不可或缺的原料。
硫酸铵是由硫酸和氨气反应生成的，反应方程式为：2NH3 + H2SO4 -> (NH4)2SO4这个反应需要在适宜的温度和压力下进行，常见的条件是在室温下通过将氨气通入硫酸中来实现。
硫酸铵在水中具有良好的溶解度，因此在制备过程中，可以直接在水中溶解硫酸铵。
这种方法常用于小规模实验室制备或者家庭草坪管理中。
其次，大规模工业生产硫铵的方法是采用铵碱法。
这种方法是将硫酸和铵盐反应生成硫铵。
其中，铵盐可以是氯化铵、硝酸铵等。
相对于硫酸铵溶液，硫酸和铵盐更容易储存和运输。
这种方法适用于大规模的化工厂生产。
此外，对硫铵进行后处理也是非常重要的一步。
硫铵通常含有一定的气味和杂质，因此需要通过脱水、物理分离或者吸附等方法，将硫铵纯化并提高其质量。
对于农用硫铵而言，还要进行颗粒大小的调整，以满足不同作物的需求。
在硫铵工艺技术中，还有一些需要注意的问题。
首先是对环境的影响。
硫铵的制备过程会产生一定数量的废气和废水，其中含有硫化物、氨气等有害物质。
因此，在生产中需要采取相应的处理措施，减少对环境的污染。
另外，硫铵的生产也涉及到能源消耗的问题，因此需要注意能源的节约和利用效率。
总结起来，硫铵工艺技术包括硫酸铵的制备、铵碱法大规模生产、后处理和环境保护等方面。
硫铵作为一种重要的化肥和助燃剂，在农业和工业领域有着广泛的应用。
通过不断改进和提高硫铵工艺技术，可以有效提高硫铵的质量和生产效率，减少对环境的影响，为社会经济的可持续发展做出贡献。
氨法脱硫系统工艺优化分析与应用
氨法脱硫系统工艺优化分析与应用氨法脱硫技术是一种常用于燃煤电厂和工业锅炉中的脱硫技术。
通过将氨水与烟气中的二氧化硫进行反应，将其转化为硫酸铵，从而达到减少空气污染物排放的目的。
在实际应用中，氨法脱硫系统存在一些问题和不足之处，如脱硫效率不高、氨逃逸严重、脱硫废水处理难等，因此需要对其工艺进行优化分析和改进。
一、工艺原理氨法脱硫技术的基本原理是将含有二氧化硫的烟气经过喷雾塔，与氨水进行接触反应，生成硫酸铵颗粒并形成脱硫废水。
其中主要的反应方程式为：SO2 + 2NH3 + H2O = (NH4)2SO3(NH4)2SO3 + H2SO4 = 2NH4HSO4在这个反应过程中，氨水起到了中和和还原作用，将二氧化硫转化为相对无害的硫酸铵颗粒，从而达到净化烟气的目的。
二、系统组成氨法脱硫系统主要由喷雾塔、吸收器、氧化器、堆肥池、除氨设备、再生器和脱硫废水处理设施等部分组成。
喷雾塔是氨法脱硫系统的核心部件，用于将烟气和氨水进行充分接触和反应；吸收器用于收集并处理含有硫酸铵颗粒的烟气；氧化器用于将硫酸铵颗粒转化为硫酸铵；堆肥池用于暂存和处理脱硫废水；除氨设备用于去除脱硫废水中的氨气；再生器用于再生氨法脱硫系统中使用的氨水；脱硫废水处理设施用于处理脱硫废水中的污染物。
三、存在问题虽然氨法脱硫技术已经在国内外的燃煤电厂和工业锅炉中得到广泛应用，但在实际操作中还存在一些问题和难点：1. 脱硫效率不高。
由于烟气中的湿度和温度变化较大，以及烟气中存在着除硫剂的分布不均匀问题，导致氨法脱硫系统的脱硫效率不稳定，难以保证达标排放。
2. 氨逃逸严重。
在氨法脱硫过程中，由于氨水蒸气的挥发和气泡塔的氨泄漏等原因，导致氨气逃逸严重，不仅对环境造成污染，还会引起安全隐患。
3. 脱硫废水处理难。
由于氨法脱硫系统产生的废水中含有大量的硫酸铵和氨，难以直接排放，需要进行专门的处理和再利用。
四、优化分析针对氨法脱硫系统存在的问题和难点，可以从以下几个方面进行优化分析和改进：1. 提高脱硫效率。

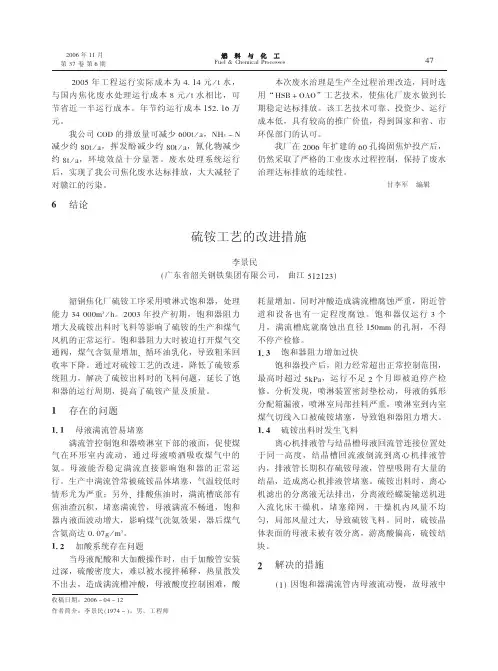

硫铵工艺的改进措施
01
燃 料 与 化 工 !"#$ % &’#()*+$ ,-.*#//#/
2.34 5667 8.$4 9: 2.4 7
的晶体容易析出沉积到满流管的内壁。室外温度低 时极易堵塞管道。对饱和器的满流管进行如下改 造：满流管取一定的倾斜角度，增加母液在满流管 内的流动速度，防止硫铵晶体附着。同时，满流槽 加装冲洗水管。改造后满流管未发生堵塞，母液满 流平稳，满流槽内的酸焦油也能及时排出，饱和器 后煤气含氨低于 64 69; < ( = 洗氨效果较为理想， 见表 >。
0112 年 33 月 第 45 卷 第 2 期
燃 料 与 化 工 !"#$ % &’#()*+$ ,-.*#//#/
65
011; 年工程运行实际成本为 69 36 元 7 A 水， 与国内焦化废水处理运行成本 B 元 7 A 水相比，可 节省近一半运行成本。年节约运行成本 3;09 32 万 元。 我公司 &CD 的排放量可减少 211A 7 +， EF4 ? E 减少约 B1A 7 +，挥发酚减少约 B1A 7 +，氰化物减少 约 BA 7 +，环境效益十分显著。废水处理系统运行 后，实现了我公司焦化废水达标排放，大大减轻了 对赣江的污染。
气在环形室内流动，通过母液喷洒吸收煤气中的 氨。母液能否稳定满流直接影响饱和器的正常运 行。生产中满流管常被硫铵晶体堵塞，气温较低时 情形尤为严重；另外 8 排酸焦油时，满流槽底部有 焦油渣沉积，堵塞满流管，母液满流不畅通，饱和 器内液面波动增大，影响煤气洗氨效果，器后煤气 含氨高达 19 15: 7 ( 。
4
!" #
加酸系统存在问题 当母液配酸和大加酸操作时，由于加酸管安装

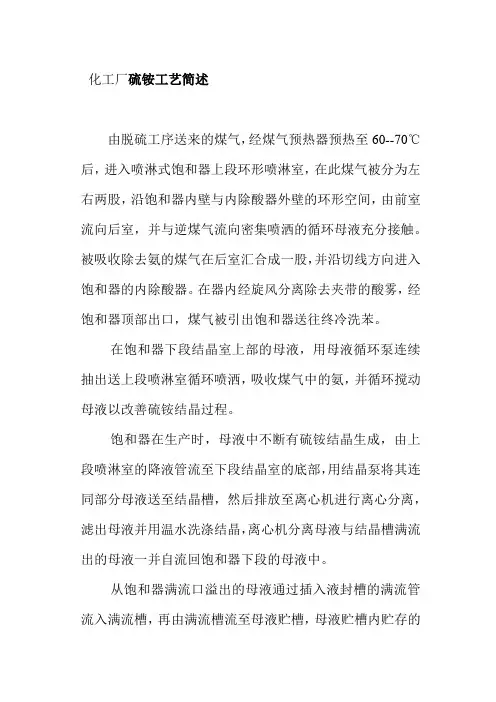

化工厂硫铵工艺简述
