电磁场考试试题
电磁波考题整理

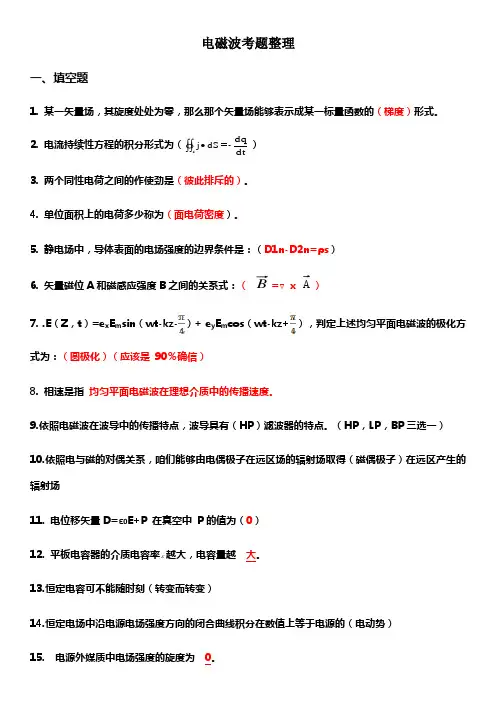

一、填空题
1.某一矢量场，其旋度处处为零，则这个矢量场可以表示成某一标量函数的（梯度）形式。
2.电流连续性方程的积分形式为（???
s dS
j=-
dt
dq）
3. 两个同性电荷之间的作用力是（相互排斥的）。
4. 单位面积上的电荷多少称为（面电荷密度）。
5.静电场中，导体表面的电场强度的边界条件是：（D1n-D2n=ρs）
6.矢量磁位A和磁感应强度B之间的关系式：（B=▽x A）
7. .E（Z，t）=e x E m sin（wt-kz-）+ e y E m cos（wt-kz+），判断上述均匀平面电磁波的极化方式为：（圆极化）（应该是90％确定）
8. 相速是指均匀平面电磁波在理想介质中的传播速度。
9.根据电磁波在波导中的传播特点，波导具有（HP）滤波器的特点。（HP，LP，BP三选一）
10.根据电与磁的对偶关系，我们可以由电偶极子在远区场的辐射场得到（磁偶极子）在远区产生的辐射场
11.电位移矢量D=ε0E+P在真空中P的值为（0）
12.平板电容器的介质电容率ε越大，电容量越大。
13.恒定电容不会随时间（变化而变化）
14.恒定电场中沿电源电场强度方向的闭合曲线积分在数值上等于电源的（电动势）
15. 电源外媒质中电场强度的旋度为0。
16.在给定参考点的情况下，库伦规范保证了矢量磁位的（散度为零）
17.在各向同性媚质中，磁场的辅助方程为(D=εE, B=μH, J=σE)
18.平面电磁波在空间任一点的电场强度和磁场强度都是距离和时间的函数。
19. 时变电磁场的频率越高，集肤效应越明显。
20. 反映电磁场中能量守恒与转换规律的定理是坡印廷定理。
二、名词解释
1. 矢量：既存在大小又有方向特性的量
2.反射系数：分界面上反射波电场强度与入射波电场强度之比
3. TEM波：电场强度矢量和磁场强度矢量均与传播方向垂直的均匀平面电磁波
4.无散场：散度为零的电磁场,即·=0。
5.电位参考点：一般选取一个固定点，规定其电位为零，称这一固定点为参考点。当取点为参考点时，P点处的电位为=；当电荷分布在有限的区域时，选取无穷远处为参考点较为方便，此时=。
6.线电流：由分布在一条细线上的电荷定向移动而产生的电流。
7.磁偶极子：磁偶极子是类比而建立的物理模型。具有等值异号的两个点磁荷构成的系统称为磁偶极子场。磁偶极子受到力矩的作用会发生转动，只有当力矩为零时，磁偶极子才会处于平衡状态。利用这个道理，可以进行磁场的测量。但由于没有发现单独存在的，故我们将一个载有的圆形作为的模型。
8. 电磁波的波长：空间相位变化所经过的距离称为波长，以表示。按此定义有，所以。
9. 极化强度描述介质极化后形成的每单位体积内的电偶极矩。
10. 坡印廷定理电磁场的能量转化和守恒定律称为坡印廷定理：每秒体积中电磁能量的增加量等于从包围体积的闭合面进入体积功率。
11. 线性均匀且各向同性电介质若煤质参数与场强大小无关，称为线性煤质。若煤质参数与场强方向无关，称为各向同性煤质。若煤质参数与位置无关，责称均匀煤质。若煤质参数与场强频率无关，称为各向同性煤质。
12.安培环路定理在真空中磁感应强度沿任意回路的环量等于真空磁导率乘以与该回路相交链的电流的代数和。
13. 布儒斯特角(P208)
对于非磁性媒质，均匀平面电磁波平行极化斜入射，在某一入射角时没有反射，即发生全投射，这个
（入射）角即为布儒斯特角（即θ
i =θ
B
）。
14. 临界角(P208)
对于非磁性媒质，入射波自介电常数大的媒质向介电常数小的媒质入射时，当入射角大于或等于某一角度时，发生全反射现象，这一角即临界角，记为θ
c 。
15. 相位匹配条件（P200）
入射波传播矢量、反射波传播矢量和透射波传播矢量沿介质分界面的切向分量相等（即 k
ix =k
rx
=k
tx
,
k iy =k ry =k ty ）,这一结论称为相位匹配条件。
三、简答题
1.从电场和磁场的能量体密度公式出发，比较一般情况下有ωm >ωe 的结果。 静电场的能量密度ωe ，ωe =(1/2)E ·D 磁场能量密度ωm ，ωm=（1/2）B ·H
理想状况下，等量的电能转换成电场能量和磁场能量时，电场的能量密度等于磁场能量密度，但在 实际中，转换成电场能时会有热损耗，所以一般情况下有ωm>ωe 。
2.从平面电磁波角度分析，透入深度(集肤深度)δ与电磁波频率f 及磁导率μ，电导率σ的关系 δ=（1/πf μσ）1/2 (m)
导电性能越好（电导率越大），工作频率越高，则集肤深度越小。 3.如何由电位求电场强度，试写出直角坐标系下的表达式（27页）
已知电场强度E=—▽φ，在直角坐标系下▽=x e x ??+y e y ??+z e z ??，所以电场强度E=ex x ???+y e y ???+z e z
??? 4.传导电流，位移电流，运流电流是如何定义的，各有什么特点（ 52页 130页）
传导电流是，在导体中的自由电子或半导体中的自由电荷在电场力作用下形成的定向运动形成的电流 特点：适用于导体或半导体中，服从欧姆定律，焦耳定律
运送电流是，在真空或气体中，带电粒子在电场力作用下定向运动形成的电流 特点：适用于真空或气体中，不服从欧姆定律，焦耳定律
位移电流是，电位移矢量随时间的变化率。（这个定义没找着，在网上查的） 特点：并不代表电荷的运动，且产生磁效应方面和一般意义下的电流等效。 5.电场强度相同时，电介质中的电能体密度为什么比真空中的大 .因能量密度2e E 2
1W ε=而0ε>ε电，所以在
E 相同时0e e W W >电
6. 均匀平面电磁波的特点
答案：均匀平面电磁波是指等相位面为无限大平面，且等相位面上各点的场强大小相等，方向相同
的电磁波，即沿某方向传播的平面电磁波的场量除随时间变化外，只与波传播方向的坐标有关，而与其它坐标无关。
7. 麦克斯韦的位移电流假设的重要意义（不确定 课本123页）
1、位移电流与传导电流相互联结，构成闭合电流（全电流）Is=Ic+I D
2、使稳恒磁场的安培环路定理对非稳恒磁场也成立。
3、得出位移电流对电磁波的存在是基要的，并将电学、磁学和光学联结成一个统一理论。
这个可能不全，希望大家及时补充。
8.一块金属在均匀磁场中匀速移动，金属中是否会有涡流，为什么？
不会产生涡流，因为产生涡流的条件是在金属块中产生感应电流，即穿过金属块的磁通量发生变化。
9.在研究突变电磁场中，引入哪些函数，写出他们与场矢量之间的关系。
10.简述电磁波的波长和相位常数的基本定义（参考百度百科：电磁波相位常数）
电磁波的传播方向垂直于电场与磁场构成的平面
电磁波的相位常数：当电磁波沿均匀介质传播时，每单位长度电磁波的相位移
（个人观点仅供参考）
相位常数：当电压或电流波沿均匀线传播是，每单位长度的电压波或电流的相位移
11.描述均匀平面电磁波在损耗媒质中的传播特性（可参考以下两张图片）
12.据电荷守恒原理推导时变场中的电流连续性方程（仅供参考）
13.为什么在静电场分析时，考虑电介质的作用?
当一块电介质受外电场的作用而极化后，就等效为真空中一系列电偶极子。极化介质产生的附加电场，实质上就是这些电偶极子产生的电场。（P31）
四、单选题
1.E在SI单位制中的量纲（）
A、库/m2
B、V
C、V/m D库/m
这是国际单位制导出表：
答案：C
2.矢量磁位A的旋度，等于( )
A. H
B. B
C. J
D. E
答案：B
3.磁介质在外部磁场作用下，在介质内部出现( )
A. 自由电流
B. 极化电流
C. 运流电流
D. 磁偶极子
答案：D
4.恒定电流电场的J（电流密度）与电场强度E的一般关系式是( )
5. A.E=γJ
6. B.J=γE
C.J=γ(E+E局外)
D. J=γ(E-E局外)
答案：B
5.平行板电容器极板间电介质有漏电时，则在其介质与空间分界面处( )
A.E连续
B. D连续
C. J的法线分量连续
D. J连续
答案：C
恒定电流场的边界条件为：电流密度J在通过界面时其法线分量连续，电场强度E的切向分量连续。
6.同轴电感导体间的电容C，当其电介质增大时，则电容C（）
A减小B增大C不变D按e的指数变化
答案B
7.已知
8.=（3x-3y）+（x-z）+(2y-2x),若以知，则电荷密度ρ为（）
A.3ε0
B. 3/ε0
C.3
D.0
ρ= ▽?D，
▽?D=（3x-3y）对x偏导+（x-z）对y偏导+（2y-2x）对z偏导=3
答案：C
8.运流电流是由下列（）
A 真空中自由电荷
B 电介质中极化电荷移动
C 导体中的自由电荷移动
D 磁化电流移动
答案：A
9.由S的定义，可知S的方向（）
A与E相同 B与E垂直 C与H垂直 D与E和H均垂直且符合右手螺
答案D
10.电场能量体密度（）
A.ED
B.1/2ED
C.BH D1/2EH
答案：B
11.时变磁场中，有一运动的导体回路速度为V。这在下述情况下导体回路中既有发动机电动势，又有变压器电动势，（）电动势最大。
A.速度方向V与B、E平行
B.V与E、B呈任意角度
C.V与E、B垂直最大
D.不能确定
时变电磁场中的电动势包括发动机电动势和变压器电动势，产生条件分别为导体回路运动切割磁感线和磁通量的变化。（切割磁感线）
答案：C
12.磁介质中的磁场强度由（）产生。
A 自由电流
B 束缚电流
C 磁化电流
D 运流电流
答案：C
13.时变场中如已知动态位A（矢量磁位）和ψ（动态磁位），则由与B和E的关系式可知（ D ）。
A B只由A确定，与ψ无关
B B和E均与A、ψ有关
C E只与ψ有关，B只与A有关
D E与A和ψ有关，B只与A有关
14.静电场中试验电荷受到的作用力与试验电荷量成（）关系
A正比 B 反比C平方D平方根
答案A
15.导体在静电平衡下，其内部电场强度（）
A常数B为0 C不为0 D不确定
答案B
16.极化强度与电场强度成正比的电介质，称为（）电介质
A均匀B各向同性C线性D可极化
答案C
17.均匀导电媒质的电导率，不随（）变化
A电流密度B空间位置C时间D温度
答案B
18.时变电磁场中，感应电动势与材料电导率成（）
A.正比
B.反比
C.平方
D.无关
19.磁场能量存在于（）区域 A.磁场
B.电流源
C.电磁场耦合
D.电场
答案A
20. 真空中均匀平面波的波阻抗为( ) A.237Ω B.337Ω
C.277Ω
D.377Ω
答案D
21.下列哪个导波装置可以传输TEM 波（） A 空心波导
B 圆波导
C 矩形波导
D 同轴线
同轴线传输电磁波的主模式是TEM ，也可以传输TE 波和TM 波。 答案：D
22.电偶极子天线，辐射远区场，磁场与距离的关系（）
A 与距离成反比
B 与距离成正比
C 与距离的平方成反比
D 与距离的平方成正比 答案：A
五、大题
例 5 - 9 设区域Ⅰ(z <0)的媒质参数εr1=1, μr1=1, σ1=0；区域Ⅱ(z >0)的媒质参数εr2=5, μr2=20, σ2=0。区域Ⅰ中的电场强度为
)
/)](51015cos(20)51015cos(60[881m V z t z t e E x +?+-?=区域Ⅱ中的电场强度为
)/)(51015cos(82m V z t A e E x -??=
试求：
(1) 常数A ； (2) 磁场强度H 1和H 2；
(3) 证明在z =0处H 1和H 2满足边界条件。 解：(1) 在无耗媒质的分界面z =0处， 有
)
1015cos()
1015cos(80)]
1015cos(20)1015cos(60[828881t A e E t e t t e E x x x ??=??=??+??=
由于E 1和E 2恰好为切向电场， m V A /80=
(2) 根据麦克斯韦方程
t H E ??
-=??1
1
1μ
有
)]
51015sin(100)51015sin(300[1
11881
1
1111z t z t e t
E e E t H y
y
+??--??-=??-=??-=??μμμ
所以
)
/)](51015cos(0531.0)51015cos(1592.0[881m A z t z t e H y +??--??=同理， 可得
)/)](501015cos(1061.0[82m A z t e H y -??=
(3) 将z =0代入(2)中得
)]
1015cos(106.0[)]1015cos(106.0[8281t e H t e H y y ??=??=
例 5 - 14 已知无源(ρ=0, J =0)的自由空间中，时变电磁场的电场强度复矢量
式中k 、E 0为常数。求： (1) 磁场强度复矢量；
(2) 坡印廷矢量的瞬时值；
(3) 平均坡印廷矢量。
解：(1)
例6-10 频率为f=300MHz的线极化均匀平面电磁波，其电场强度振幅值为2V/m，从空气垂直入射到εr=4、μr=1的理想介质平面上，求：
(1) 反射系数、透射系数、驻波比；
(2) 入射波、反射波和透射波的电场和磁场；
(3) 入射功率、反射功率和透射功率。
解：设入射波为x方向的线极化波，沿z方向传播，如图6-13。
例6-8电磁波在真空中传播，其电场强度矢量的复数表达式为
)/(10)(204m V e je e E z j y x π---=
试求：
(1) 工作频率f ;
(2) 磁场强度矢量的复数表达式；
(3) 坡印廷矢量的瞬时值和时间平均值；
(4) 此电磁波是何种极化，旋向如何。
例6-1 已知无界理想媒质(ε=9ε0, μ=μ0，σ=0)中正弦均匀平面电磁波的频率f =108 Hz ， 电场强度
()m V
e
e e e E j
jkz y jkz x /333
π+--+=
试求：
(1) 均匀平面电磁波的相速度v p 、波长λ、相移常数k 和波阻抗η；
(2) 电场强度和磁场强度的瞬时值表达式；
(3) 与电磁波传播方向垂直的单位面积上通过的平均功率。
