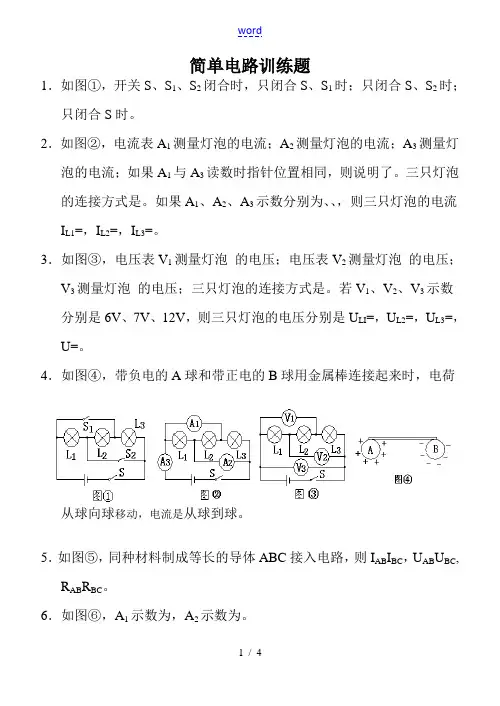

八年级物理电学部分(简单电路)专题训练人教版
简单电路训练题1．如图①，开关S、S1、S2闭合时，只闭合S、S1时；只闭合S、S2时；只闭合S时。
2．如图②，电流表A1测量灯泡的电流；A2测量灯泡的电流；A3测量灯泡的电流；如果A1与A3读数时指针位置相同，则说明了。
三只灯泡的连接方式是。
如果A1、A2、A3示数分别为、、，则三只灯泡的电流I L1=，I L2=，I L3=。
3．如图③，电压表V1测量灯泡的电压；电压表V2测量灯泡的电压；V3测量灯泡的电压；三只灯泡的连接方式是。
若V1、V2、V3示数分别是6V、7V、12V，则三只灯泡的电压分别是U LI=，U L2=，U L3=，U=。
4．如图④，带负电的A球和带正电的B球用金属棒连接起来时，电荷从球向球移动，电流是从球到球。
5．如图⑤，同种材料制成等长的导体ABC接入电路，则I AB I BC，U AB U BC, R AB R BC。
6．如图⑥，A1示数为，A2示数为。
7．如图⑦，A1、A2、A3读数分别为I1、I2、I3，则I LI=，I L2=，I L3=。
8．如图⑧，当开关S闭合后发现L1不亮，A表无示数，但V表有示数。
则可能是（）A：L灯丝断了B：L短路C：电源坏了D：A断路9．如图⑨，L1、L2正常发光。
a是，b是。
L1、L2的连接方式是。
10．如图⑩，电源电压不变，开关S闭合时，灯L1、L2正常发光。
一段时间后其中一只灯熄灭，而电流表、电压表示数不变。
出现这一现象的原因可能是。
11．某同学连接电路如图⑾，闭合开关S后，发现灯不亮。
为检查电路故障，他用电压表进行测量，结果U AF=3V，U AB=0，U BD=0，U DF=3V。
此电路的故障可能是。
12．如图⑿，将开关S闭合后，V1、V2表读数分别为10V、6V。
则此时L 2两端电压为。
13．如图⒀S 闭合时，V 1、V 2、V 3表示数分别为9V 、4V 、7V 。
则灯L 1、L 2、L 3的电压分别为 、 、 。
14．如图⒁，R 1、R 2的连接方式是。

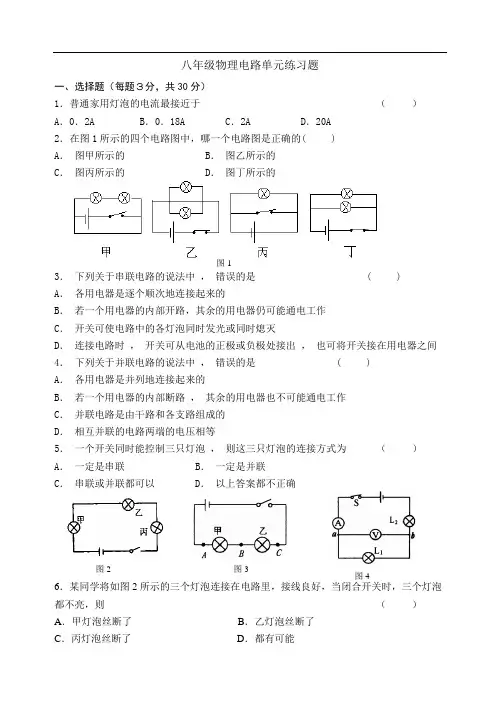

八年级物理试题-八年级物理电路单元练习题2 最新
八年级物理电路单元练习题一、选择题（每题３分，共30分）1．普通家用灯泡的电流最接近于 （ ）A ．0．2AB ．0．18AC ．2AD ．20A2．在图1所示的四个电路图中，哪一个电路图是正确的( )A ． 图甲所示的B ． 图乙所示的C ． 图丙所示的D ． 图丁所示的3． 下列关于串联电路的说法中 ， 错误的是 ( )A ． 各用电器是逐个顺次地连接起来的B ． 若一个用电器的内部开路，其余的用电器仍可能通电工作C ． 开关可使电路中的各灯泡同时发光或同时熄灭D ． 连接电路时 ， 开关可从电池的正极或负极处接出 ， 也可将开关接在用电器之间4． 下列关于并联电路的说法中 ， 错误的是 ( )A ． 各用电器是并列地连接起来的B ． 若一个用电器的内部断路 ， 其余的用电器也不可能通电工作C ． 并联电路是由干路和各支路组成的D ． 相互并联的电路两端的电压相等5． 一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为 （ ）A ． 一定是串联B ． 一定是并联C ． 串联或并联都可以D ． 以上答案都不正确6．某同学将如图2所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则 （ ）A ．甲灯泡丝断了B ．乙灯泡丝断了C ．丙灯泡丝断了D ．都有可能图2 图3 图 4图17．如图3所示，电源电压为6V ，甲、乙灯泡规格相同，当闭合开关S 后，两灯都不亮，现用电压表进行检测，量出 A 、B 两点间的电压为0，B 、C 两点间电压为6V ，造成开路原因可能是 （ ）A ．电源接触不良B ．开关接触不良C ．乙灯接触不良或灯丝断了D ．甲灯接触不良或灯丝断了8．如图4所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时 （ ）A ．电流表坏了或未接B ．从a 经灯L 1到b 的电路中有断路C ．灯L 2灯丝烧断或灯座未接通D ．电流表和灯L 1、L 2都坏了9．某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因可以概括成下列哪一类原因（ ）A ．电路出现了短路B ．电路出现了断路C ．并联变成了串联D ．电源正负极接反10．如图5所示电路，以下说法正确的是 ( )A ．只接通S 2灯亮，电铃响B ．只接通S 1灯亮，电铃响C ．只断开S 3灯亮，电铃响D ．只断开S 1灯亮，电铃响二、填空题（每空1．5分，共36分）11．路灯总是一起亮，一起暗，它们的连接方式是 ，原因是12．电子手表中的电流约为1．5×10-6A ，合 mA ，合 μA ．13．某电池组是由三节干电池串联成的，那么电池组的总电压为14．在图6所示电路中，只闭合S 1时，电灯亮；当S 1、S 2都断开时，电灯 亮，它们是 连接的；当S 1、S 2都闭合时，电灯 亮，它们是 连接的．图7 图515．如图7所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则 处电表示电压表．16．如图8所示，若开关S 、S 1闭合，S 2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S 、S 2闭合，S 1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；若开关S 、S 1、S 2都闭合，那么能发光的是 ，电压表所测的是 两端的电压．17．如图9所示，V 1测量 两端的电压；V 2测量 两端的电压；V 3测量 两端的电压，其中电压表V 1、V 2和V 3的示数分别为U 1、U 2和U 3，则三个电表示数之间存在的关系式是 ．18．如图10所示的电路里，在圆圈a ，b ，c 上连接适当电表，使灯L 1和L 2并联且能发光，那么a 应是_ ___表；b 是_ __表；c 是_ __表．三、实验探究题（共25分）19． 如图11所示，是一个不完整的电路，请在图中的A 、B 、C 三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．（5分）20．某同学连接如图12所示电路，电池组的电压为6V ，两个小灯泡的额定电压都是6V ，开关S 闭合后，灯L 1亮，L 2不亮，电压表和电流表都有示数．由此可以做出判断：灯L 2处可能是 ，（填“断路”或 “短路”）．在原电路的基础上，只改动一处，就可以判断灯L 2是否真的损坏，请简述你采用的方法： ；并做出判断： ．（5分）21．如图13所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和图8 图9 图10图12 图11图13指示灯和电铃各一只，当连接AC 时，灯亮、铃不响；当连接AB 时，铃响、灯不亮；当连接BC 时，灯不亮、铃不响．根据上述情况，在下面的虚框内画出符合要求的电路．（5分）22．如图14所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．（5分）23．如图15是学校实验室常用的一种电表，请你在仔细观察后，对它的情况作一个简单介绍．（介绍出三点）（5分）四、计算题（9分）24．如图15甲所示，S 闭合后，A 1、A 2、V 三只电表的指针均如图乙所示，已知V 表接入的是“—”、“15”，请回答：(1)电源电压，L 1、L 2两端的电压各是多少?(2)通过L 1、L 2的电流为多大?(以上答案均需要说明理由)图14 图15 图15。
沪粤版八年级物理第七章《简单电路》单元卷及答案(一)
第七章《简单电路》单元卷及答案（一）班级 姓名 得分一、选择题（共30分，1-12为单选题，每小题2分，13-14为多选题，全对得3分，选对但不全得1分，不选或错选不得分）1、图3-1是小亮设计的一个并联电路的电路图，当开关S 闭合时A 、只有灯L 1亮B 、只有灯L 2亮C 、灯L 1 、L 2都不亮D 、灯L 1 、L 2都亮2、图3-2所示，开关S 闭合时，可能发生的现象是 A 、只有灯L 1亮B 、L 1被烧坏C 、L 2被烧坏D 、电池被烧坏3、如图3-3所示，要使电铃和电灯同时工作，以下做法正确的是 A 、断开S 1，闭合S 2、S 3B 、断开S 3，闭合S 1、S 2C 、闭合S 1，断开S 2、S 3D 、闭合S 2， 断开S 1、S 34、我们常见的家用电器，关于它们的正常工作电流，下列说法正确的是 A 、家用空调约0.5AB 、电冰箱约1AC 、电视机约2AD 、台灯约1A5、如图所示,用电流表测小灯泡L 1的电流时,电流表连接正确的是图3-2图3-1图3-36、如图所示,用电压表测小灯泡L 1的电压时,连接正确的电路图是7、如图3-4所示，两个小灯泡在闭合开关后都能发光，过一会儿，两盏灯突然同时都不亮了，且电压表和电流表的示数都为零。
如果电路只有一处故障，则故障可能是A 、电灯L1断路B 、电灯L 2断路C 、电灯L 1短路D 、电灯L 2短路8、下列说法正确的是 A 、通过导体的电流为零，导体的电阻也为零。
B 、通过导体的电流越大，电阻一定越小。
C 、导体两端电压为零，导体的电阻也为零。
D 、导体的电阻是导体本身的一种性质。
9、如图3-5所示，电源电压6V 保持不变，R 1=8Ω，R 2=4Ω，闭合开关S ，电压表的示数为A 、10vB 、6vC 、4vD 、2v10、如图3-6所示，某同学在做“用伏安法测小灯泡的电阻”实验时，误将电流表和电压表调换了位置，闭合S 闭合后，下列现象中会发生的是 A 、电压表烧坏B 、电流表烧坏C 、小灯泡不亮D 、小灯泡被烧坏11、关于型号为“3.8v 0.3A ”的小灯泡,下列说法正确的是 A 、小灯泡正常工作时的电阻是12.7Ω,B 、通过小灯泡的电流大于0.3A 时,才能正常发光C 、当小灯泡两端的电压大于3.8v 时,才能正常发光.D 、灯丝和灯芯均为半导体图3-6图3-5图3-4ABCD12、小华做“探究串联电路中各处电流的关系”的实验时，将灯L 1、L 2串联在电源两端，闭合开关后，发现灯L 1比灯L 2亮，那么通过两灯电流I 1、I 2的大小关系是 A 、I 1〉I 2B 、I 1〈I 2C 、I 1=I 2D 、无法判断13、如图所示，同种元件规格相同。
初中物理简单电路的测试卷
初中物理简单电路的测试卷初中物理简单电路的测试卷一、选择题（每题3分，共33分）1、如图11—1所示的电路中，开关S闭合后，三盏电灯并联的电路是（）图11—12、在如图11—2所示的电路中，观察开关闭合前后，发现电压表和电流表的示数变化情况是（）A．电压表示数不变，电流表示数变大B．电压表示数不变，电流表示数不变C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数不变图11—23、为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。
下面能实现只在黑暗且有声音时灯才亮的电路原理图是A B C D图11—34、如图11-4所示，开关S闭合时，可能发生的现象是A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏图11—4 图11—55、甲、乙两灯连接在同一电路中，测得10s内通过甲灯的电荷量是3C，40s内通过乙灯的电荷量是12C，则甲、乙两灯的连接方式是( )A、一定串联B、一定并联C．可能串联，也可以并联 D．以上说法都不对6、在图11—5所示的电路中，若要使Ll和L2两灯组成并联电路．开关的断开与闭合情况应是 ( )A、 S1、S2断开，S3闭合B、 S1、S闭合，S3断开C、 S1、S2、S3都闭合D．S2、S3闭合，S1断开7、如图11-6所示的电路中，开关s闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是 ( )A．L1和L2在电路中并联B．L1和L2在电路中串联C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表图11—6 图11—7 图11—88、如图11-7所示电路，当闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是A、电流表示数变大，灯L变暗B、电流表示数变小，灯L变暗C、电流表示数变大，灯L变亮D、电流表示数变小，灯L变亮9、我们做电学实验时应学会检查和排除电路故障。

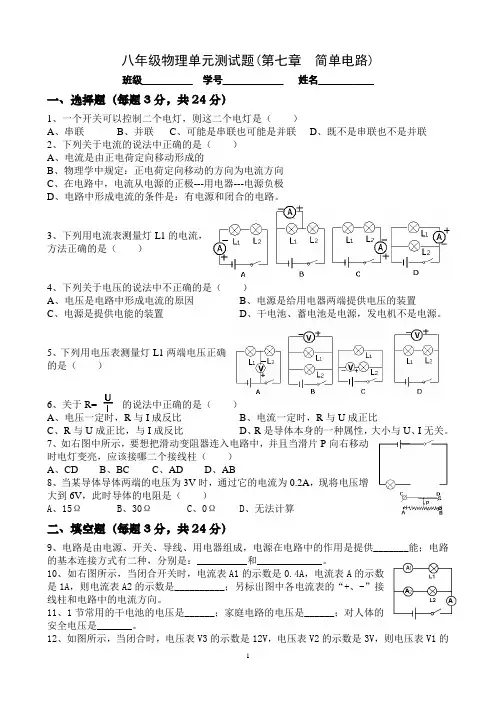

八年级物理单元测试题(第七章简单电路).
八年级物理单元测试题(第七章简单电路)班级__________ 学号____________ 姓名___________一、选择题（每题3分，共24分）1、一个开关可以控制二个电灯，则这二个电灯是（）A、串联B、并联C、可能是串联也可能是并联D、既不是串联也不是并联2、下列关于电流的说法中正确的是（）A、电流是由正电荷定向移动形成的B、物理学中规定：正电荷定向移动的方向为电流方向C、在电路中，电流从电源的正极---用电器---电源负极D、电路中形成电流的条件是：有电源和闭合的电路。
3、下列用电流表测量灯L1的电流，方法正确的是（）4、下列关于电压的说法中不正确的是（）A、电压是电路中形成电流的原因B、电源是给用电器两端提供电压的装置C、电源是提供电能的装置D、干电池、蓄电池是电源，发电机不是电源。
5、下列用电压表测量灯L1两端电压正确的是（）6、关于R= 的说法中正确的是（）A、电压一定时，R与I成反比B、电流一定时，R与U成正比C、R与U成正比，与I成反比D、R是导体本身的一种属性，大小与U、I无关。
7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱（）A、CDB、BCC、ADD、AB8、当某导体导体两端的电压为3V时，通过它的电流为0.2A，现将电压增大到6V，此时导体的电阻是（）A、15ΩB、30ΩC、0ΩD、无法计算二、填空题（每题3分，共24分）9、电路是由电源、开关、导线、用电器组成，电源在电路中的作用是提供_______能；电路的基本连接方式有二种，分别是：__________和_____________。
10、如右图所示，当闭合开关时，电流表A1的示数是0.4A，电流表A的示数是1A，则电流表A2的示数是__________；另标出图中各电流表的“+、-”接线柱和电路中的电流方向。
11、1节常用的干电池的电压是______；家庭电路的电压是______；对人体的安全电压是_______。
八年级物理第五章电流和电路全章测试卷
人教版八年级物理第五章电流和电路单元测试题一．填空题（每空1 分，共33分）1.一个完整的电路是由提供电能的 、消耗电能的 、控制电路通断的 和提供电的流动路径的 四部分组成的.2.如图1所示为测电笔的构造示意图，其中必须用绝缘材料制作的是__________.使用测电笔时，手要接触测电笔尾部的__________，笔尖接触电线时，如果氖管发光，表明接触的是_______线.3.电路中的电流是由电子的 形成的，电流是有方向的，其方向就是从电源的出发，经过开关和用电器，再回到电源的 .4.同学们在连接实物电路时，开关应 .任何情况下都绝对不允许不经过 而直接将电源两极连接在一起.5.电流是表示 的物理量，电流的单位是 ，用符号表示.计算器中的电流很小，大约100μA ，也就是 A .雷电是一种常见的自然现象，发生雷电时的电流高达2×105A ，相当于 mA.6.实验室里通常用 来测量电路中的电流.测量时，电流表必须和被测的用电器 联在电路里，使电流从它的 接线柱流进，从 接线柱流出，并选择合适的 ，绝对不允许不经过 而直接将它连接在电源的两极上.7.串联电路中各处的电流是 的，并联电路干路的电流 各并联支路的电流 . 8.家庭电路主要由进户输电线、 、 、 和插座、电灯等用电器组成.家用电器都 联在家庭电路中，插座与电灯是_____联的，保险盒是_____联在电路中的.而控制电灯的开关应与电灯 联，并且应该接在 线与灯泡之间.二．选择题（每题3分，共30分）S 闭合后，三盏灯并联的电路是（ ） ABC D 图22.关于家庭电路中电器安装的说法错误的是（ ）A ．开关应接在火线上B ．螺丝口灯泡的螺旋套一定要接在零线上C ．开关应和灯泡并联D ．三孔插座应有接地线3.当发现有人触电时，下列措施中绝对不可以首先施行的是（ ） A.立即切断电源 B.紧急呼叫、求援C.用干燥的木棒拨开电线D.迅速用手将人拉开，或用剪刀剪断电线 4.电工站在干燥的木凳上检修照明电路，下列情况中安全的是（ ）图1A.绝缘部分破损,导电部分外露.B.在电线上搭晾衣物，用湿手扳开关.C.有人触电时，要先切断电源，或者用干木棍等绝缘体拨开电线.D.架设电视天线时，触及了电线.图5 A．一手握火线，一手握零线B．一手握火线，一手握地线C．只有一只手接触火线,人站在绝缘凳上D．一手接触火线，另一只手扶着水泥墙壁5.关于保险丝，下列说法中正确的是（）A．电路中有了保险丝，就能起到保险作用；B．选用额定电流越小的保险丝，就越安全；C．选择适当规格的保险丝，才能够既不妨碍供电，又能起保险作用D．以上说法都有问题.6.右图3所示为常见的电源插座中的一种，下列叙述中不正确的是：（）A.这是一个三孔插座B.插座中的“E”应当接在用电器外壳上C.插座中的“E”插孔对插头起固定作用D.插座中的“E”应当与大地相连图37．如下图4所示的四幅图中，符合安全用电原则的是图（）图48．如图5 是家庭电路的一部分.开关S闭合后灯不亮，现用测电笔去测C、D两点时，发现氖管均发光，用测电笔去测A、B两点时，只有测A点时氖管发光，那么故障原因是（）A.火线与零线相碰B.A、D两点间断路C.B、D两点间断路D.灯头内两接线柱短路9．如图6）A B C D.图610．小鸟停在高压电线上并不会触电，其原因是( )A.小鸟是绝缘体，所以不触电B．小鸟两个爪间的电压低，不会使小鸟触电C．小鸟生命力强，所以不触电D．线路中电流太小，不能使小鸟触电图7三.实验题（7分＋4分＋4分＝15分）1.如图7所示电路中（1）若使L1、L2串联，则应闭合，断开；（2）若使L1、L2并联，则应闭合，断开；（3）如果只闭合S1而断开S2、S3，则灯亮；（4）同时闭合开关和是不允许的.2.某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图8所示的位置，于是他立即断开开关.则：（1）测量时产生这种现象的原因是；（2）该同学为了完成实验，下一步应该采取的措施是.3. 在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是（）A．按照电路图连接电路的过程中，开关应该是断开的B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是.（3）在并联电路中支路开关的作用是.四．作图题（4 分×3＝12分）1.如图9是家庭电路的一个局部，其中三孔插座准备接大功率用电器.请将电路元件连入电路2.如图10所示，是小明同学自制的串、并联电路的转换开关，它上面的A、B、C、D是四个按在木板上的图钉，其中B和C上各套一个曲别针，曲别针与图钉帽紧密接触但能转动.如图10乙所示电路图，以笔画线代替导线将图10甲中的器材连接起来.3.灯L1和L2组成如图11所示的电路:图8火线零线图10cL1(1)要使两灯串联,可只拆除哪根导线? (2)要使两灯并联,可将哪根导线的线头 进行怎样的改接即可?图114.把图12所示的元件和安培表按下列要求连成实物电路: L 1和L 2并联, 开关S 控制干路的通、断.安培表测量流过L 1的电流估计电流强度不超过0.6 A, 并画出电路图、并连接实物.图12五．应用题（5 分×2＝10分）1．小莉学完家庭用电知识后，安装了某房间的照明电路（如图13所示），经检查发现有几处错误，请你帮忙指出,并说明错误的原因.图132．当今洗衣机的使用十分普遍，它把人们从手工洗衣这一繁琐的家务中解放出来.比较下面图14中所示的两种做法，你认为哪种做法更安全，为什么？图14第五章检测题答案EL 1L 2S一．填空题1.电源、用电器、开关、导线；2.笔杆、笔尾金属体、火 ；3.定向移动、正极、负极；4.断开、用电器 ；5.电流大小、安培、A 、10-4 、2×108 ；6.电流表、串、正、负、量程、用电器 ；7.相等、等于 ；8.电能表、闸刀开关、保险盒、并、并、串、串。
八年级物理第七章简单电路单元测试题
八年级物理第七章 简单电路单元测试题一、选择题（共30分，1—12为单选题，每小题2分，13—14为多选题，全对得3分，选对但不全得1分，不选或错选不得分） 1、 连接电路时要避免短路，是因为 A 、 短路时电源工作正常，但用电器不能正常工作。
B 、 电源短路时会有很大的电流通过电源，容易造成电源被烧坏C 、 短路时用电器中有很大的电流通过，容易被烧坏D 、短路时电源中没有电流通过2、 如图4—1所示，两个灯泡完好，当开关S 断开时，两个灯泡都发光，开关S 闭合时可能出现的现象是 A 、L 1不亮，L 2亮B 、L 1和L 2都亮C 、、L 2不亮，L 1亮D 、L 1和L 2都不亮3、 在一个用电器中有两个完全相同的用电器，每个用电器的电流相同，则这两个的连接方式是A 、一定是串联B 、一定是并联C 、可能是串联也可能是并联D 、以上说法都不对4、如图4—2所示的电路中，当开关S 和S 2闭合后，下列说法正确的是 A 、电流表的示数相等B 、电流表A 1的示数比A 2的示数大C 、电流表A 1的示数比A 2的示数小D 、以上情况都有可能5、如图4—3所示电路中，电源电压为6V ，甲乙两灯规格相同，当开关S 闭合后，两灯都不亮。
现用电压表测得AB 两点间的电压为零，BC 两点间的电压为6V ，则造成故障的原因可能是A 、开关接触不良B 、电源接触不良C 、乙灯接触不良 或灯丝断开D 、甲灯接触不良 或灯丝断开6、如图4—4所示，电源电压为36V，L1和L2为两只相同的灯泡。
关于电压表的示数，下列判断正确的是A、开关S断开，电压表的示数为36 VB、开关S闭合，电压表的示数为36 VC、开关S断开，电压表的示数为0 V A、开关S闭合，电压表的示数为0 V7、如图4—5所示，当开关S闭合后，电压表V1和V2的示数分别为6 V和3 V，则A、电源电压为9 VB、灯L2两端的电压为3 VC、灯L1、L2两端的电压为3 V D、以上都不正确8、一段导体两端的电压为3 V，导体的电阻为12Ω，断开电源，使导体两端的电压为零，导体的电阻为A、0ΩB、3ΩC、8ΩD、12Ω9、一段导线，要使它连入电路的电阻变大，可采用的方法是A、减小导线两端的电压B、增大导线中的电流C、将导线拉长后接入电路D、将导线对折后接入电路10、小明同学连接了如图4—6电路，V1、V2是两个完全相同的电压表，都有3 V和15 V两个量程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八年级物理 简单电路单元检测题
一、 填空题（每空2分，共36分）
1. 家庭电路中的开关和被控制的用电器是_______联的，电灯、电视机、电冰箱等家用电器之间是_____
联的。
2. 一节干电池的电压是_______V ，大量事实表明，不高于是______V 的电压才是对人体安全的电压。
3．物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是________（选填“导体”或“绝缘体”）；飘落到供电设备上会造成________（选填“断路”或“短路”），从而使供电系统瘫痪。
4．如图所示，若只需灯1L 发光，则用导线连接_____接线柱；若连接B 、C 接线柱，则灯1L 、2L ______联；若使灯1L 、2L 并联，则接线柱A 与B 连接，接线
柱C 与______连接．
5．灯L 1与灯L 2串联，先用电压表测灯L l 两端的电压，如图所示．再测L 2两端电压时，只将电压表接A 的一端改接C ，这种接法_________ （填“正确”或“不正确”）。
理由__________________________________。
6．当加在某导体两端的电压为6V 时，通过导体的电流为0.5A ，则该
导体的电阻为_______Ω；若加在该导体两端的电压增为12V ，则该导体的电阻为_____Ω。
7．将电阻R l 与R 2并联后接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为________。
若把它们串联起来接在电源两端，那么通过它们的电流之比为________。
8．用如图所示的电路可以测定未知电阻R x 的阻值．已知电源电压恒定．当单刀双掷开关S 接a 时，电流表的示数为0.3安；当S 接b 时，调节电阻箱的旋盘，直到电流表示数又为0.3 安为止，读取电阻箱的电阻值为60欧．由此可知，R A 的阻值为__________欧。
第8题图 第9题图
9．在如图所示的电路中，当开关S 闭合后，滑动变阻器R 2的滑片P 向左滑动时，电压表的示数将 ，电流表的示数将 。
(填“变大”、“变小”或“不变”) 二、
选择题（每小题3分，共24分）
10．如图所示为硬导线与螺丝压按式接线柱的边接，其中正确的是（ ）
A
B
C
D
11．在如图所示的电路中，电源电压不变。
闭合电键K 后，灯L l 、L 2都发光。
一段时间后，其中的一盏灯突然熄灭，而电压表V 1的示数变大，电压表V 2的示数变小。
则产生这一现象的原因是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
12.如图所示的是一种按钮开关的构造截面图，图中C是按钮，D是外壳，A、B
各有接线柱与电路相连，其中
A. A、B、C是导体，D是绝缘体
B. A、B、D是导体，C是绝缘体
C. A、B是导体，C、D是绝缘体
D. C、D是导体，A、B是绝缘体。
13.关于电表的使用，下列说法中错误的是（）
A.电流表应串联在被测电路中，电压表应并联在被测电路中
B.连接电表时必须使电流从“＋”接线柱流入，从“ 一”接线柱流出
C.被测电流或电压都不能超过电表的量程
D.可以将电流表或电压表不经过用电器直接接在电源的两极上
14.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是（）
A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
15．如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是（）
A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
16．有一段粗细均匀的电阻丝，将它接在6伏的电源上时，通过它的电流是0.5安，如果把它对折起来并拧成一股，再接在这个电源上，那么通过它的电流将是( )
A．0.5安 B．1安 C．2安 D．0.25安
17．如图所示的电路中，电源电压不变，当开关S闭合时，电流表的示数为0.8安；开关S断开后，电流表的示数改变了0.5安，则R1与R2的阻值之比为( )
A．13∶5 B．3∶5 C．5∶3 D．5∶13
三、实验题（22分）
18．（4分）如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。
某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接。
请你写
出判断方法。
19．（6分）电学课中，老师曾讲过“水果电池”，激发了某同学对苹果导电性能的探究：
（1）你认为苹果的导电性能可能与苹果的哪些因素有关？
你的猜想是： 。
（2）下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验数据：
根据上述表格信息，把能得出的探究结论写出两条填在横线上。
结论一： ； 结论二： 。
20．（8分）在温度一定的条件下，做“研究决定导体电阻大小因素”的实验，下表给出了实验中所用到的导体的情况。
选A 、D 两根导线对比是为了研究导体的电阻大小与＿＿＿＿是否有关；要研究电阻大小与长度的关系，应选A 和＿＿＿＿进行对比；要研究电阻的大小与横截面积的关系，应选＿＿＿＿和＿＿＿＿进行对比。
（6分）
21．（4分）某同学用如图所示的电路，来研究通过导体的电流跟导体电阻的关系，其中R 为定值电阻。
他第一次实验用的定值电阻的阻值为R 1，闭合开关后，记下电流表的示数为I 1，他第二次实验仅将定值电阻的阻值换为2R 1，闭合开关后，记下电流表的示数为I 2，结果发
现I 2＜I 1，但I 2≠
2
1I
，由此，他认为电流跟电阻不成反比。
他的结论是 的(选填“正确”
或“错误”)。
其原因是 。
四、
计算与简答题（共18分）
22．（6分)在如图所示电路中，a 、b 、c 、d 为四个接线柱，闭合开关后电灯L 不亮，已经确定是由于灯泡处发生开路或短路引起的，在不允许拆开电路的情况下，若请你用一只电流表对电路故障进行判断，请将电流表接入的位置、开关的开闭情况以及观察到的现象和结论填入下
表。
23．（4分）摩托车上装有前灯和尾灯，前
灯的灯泡内的灯丝分远光灯丝和近光灯丝，所有灯丝的正常工作电压都是12V 。
控制灯亮、灭的开关在右把手上，选择前灯远光、近光的开关在左把手上。
要求前灯亮时，尾灯也一定亮，并能调节前灯的远光和近光，且各灯能正常发光。
请根据上述要求，连接好下面的电路。
24．（8分）在如图所示的电路中，已知电阻15R =欧，电流表1A 的示
数为11I =安，
电流表A 的示数为I=1.5安，求：(1)1R 两端的电压1U ；(2)通过2R 的电流2I ；(3) 2R 的阻值。
参考答案
1.串 并
2. 1.5 36
3.导体 短路
4.CD 串 D
5.不正确 电压表正负接线柱接反
6. 12 12
7. 2:3 1:1 8. 60 9.变小 变大 10.B 11.D 12.C 13.D 14.C 15.D 16.C 17.C 18.取下一个灯泡，看另一个灯泡是否发光，如果不发光，则串联，否则并联。
19.苹果的大小、形状、酸甜程度、是否成熟、品种等 电压一定时，通过苹果的电流与苹果的甜度有关，越甜电流越大；电压一定时，通过苹果的电流与苹果的形无关。
20.导体材料 B AC 21.错误 没有保持R 两端电压不变22. bc 闭合 电流表有示数，灯泡开路，没有示数，灯泡短路 23.略 24. 5V 0.5A 10Ω。
