Exynos4412设备驱动和测试程序设计 .docx

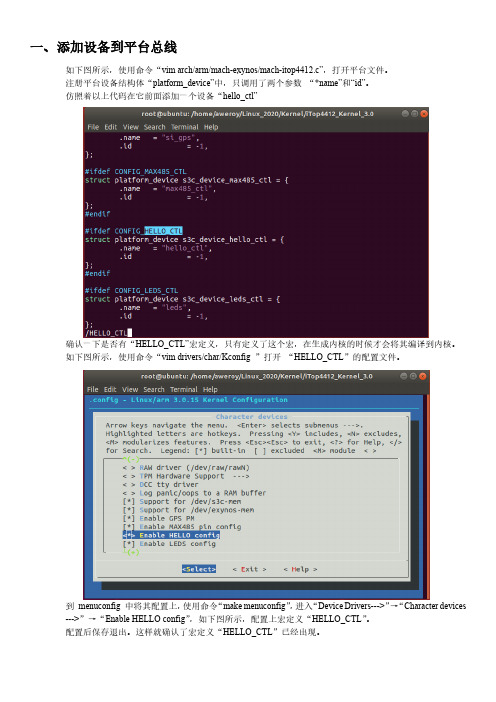

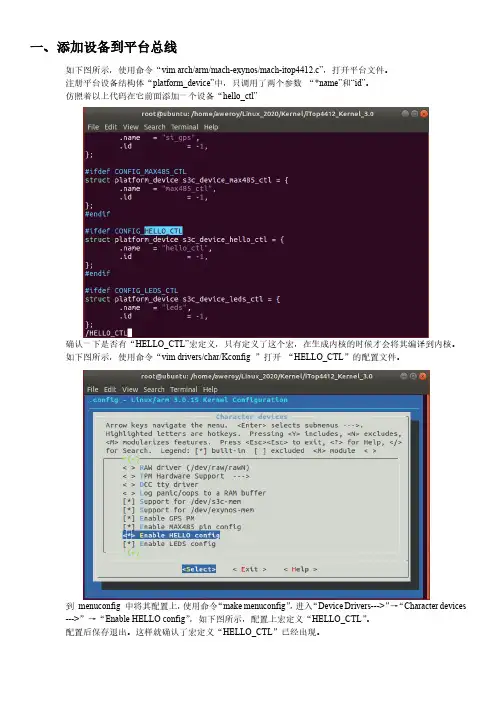

GPIO_LDE驱动实验实验报告
杂项设备的头文件在“include/linux/miscdevice.h”，有两个函数和一个结构体，如下图所示，在源码目录下使用 命令“vim include/linux/miscdevice.h”。
struct module *owner; 一般是 THIS_MODULE。 int (*open) (struct inode *, struct file *); 对应上层的 open 函数，打开文件。 int (*release) (struct inode *, struct file *); 对应上层的 close 函数，打开文件操作之后一般需要关闭。 ssize_t (*read) (struct file *, char __user *, size_t, loff_t *); 读函数，上层应用从底层读取函数。 ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *); 写函数，上层应用向底层传输数据。 long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long); 这个函数功能和写函数稍微有点重合，但是这个函数占用的内存非常小，主要针对 IO 口的控制。
函数 int (*probe)(struct platform_device *); 主要是进行设备的探测和初始化。例如想调用一个 GPIO，那么首先需要探测这个 GPIO 是 否被占用了，如果被占用了那么初始化失败，驱动注册也就失败了；如果没有被占用，那么就 申明要占用它。 函数 int (*remove)(struct platform_device *); 移除驱动，该函数中一般用于去掉设备节点或者释放软硬件资源。 void (*shutdown)(struct platform_device *); int (*suspend)(struct platform_device *, pm_message_t state); int (*resume)(struct platform_device *); 关闭驱动，悬挂（休眠）驱动以及恢复 结构体 struct device_driver driver; 主要包含两个参数，一个是 name 参数，驱动名称（需要和设备驱动结构体中的 name 参 数一样）；
IA4221中文
外部
内部
到 uc 复位 输入或输出
*注意：这些引脚可以悬空
内部复位逻辑 从上电复位电路
Page5
典型应用 典型应用 FIFO 的的用法
微控制器
发射模式 el=0 配置设定命令 发射模式 el=l 配置设定命令
接收模式 ef=0 配置设定命令
RF 参数具备极好的温度稳定性
典型的应用：
远程控制
家居安防门禁与报警系统
无线键盘/鼠标/和其它 PC 外围设备
玩具控制
遥控车门开关
胎压监控
遥感测量
私人的/病人的资料记录
远程自动抄表
Page1

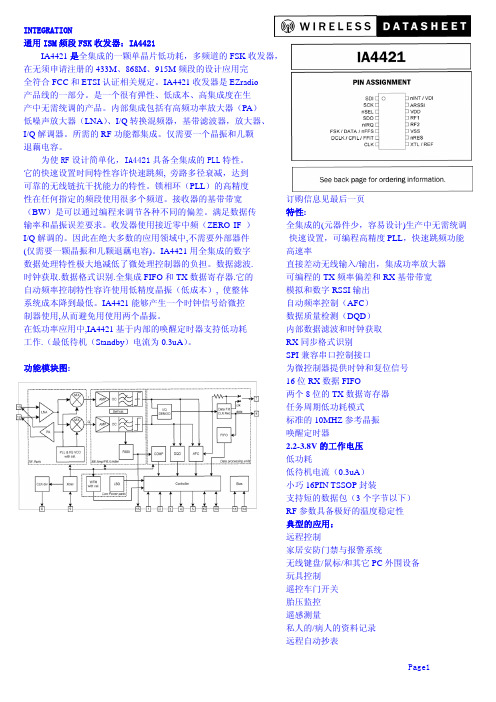

详细特征描述： IA4421 是无需申请许可的 433M，868M，915M 频段。
该器件完全符合 FCC 和 ETSI 的要求。 接收模块使用接近零中频 I/Q 解调方式。在一般的应
使用一个集成的自动频率控制特性，接收器能够在不 连续的步长把 TX/RX 的偏移降到最小。允许使用在：
较窄的接收带宽（比如提高灵敏度） 高波特率 廉价的晶振 晶振（Crytal Oscilltor） IA4421 是一个给 PLL 提供 10Mhz 参考信号的单引脚晶 振电路。为了减少外围器件而使的设计更加简单化。晶振 负载电容是内部可编程的。查找后面数据手册的指导表格 可以选择适合的晶振。 这个收发器可以为微控制器提供一个时钟信号，因此 不需要再加第二颗晶振也可能精确定时。
这个滤波器是一个带施密特触发器的 RC 类 型的低通滤波器，施密特触发器和一个 10K 电阻 都集成在芯片内。根据实际的速率选择一个外部 电容。在这个模式，接收器可以达到 256K 的数据 波特率。FIFO 不能使用这种模式并且不能提供解 调数据时钟。 Digital operation(数字方式)：
ARM CORTEX A9 EXYNOS4412 全功能核心板
规格说明书
V01.00
编 制： 审 核：
标准化： 批 准：
台中总公司：长高科技股份有限公司
地址：407 台中市西屯区市政路 386 号 11 楼之 2 电话：886-4-22516589 传真：886-4-22518358
深圳分公司：长聚微嵌科技有限公司
地址：深圳市宝安区宝源路 168 号 名优工业产品中心 A513 电话：0755-86229710 86229730 分机 817 传真：0755-86229730-886
标配为 16GB。 整合度高，体积（68mm×68mm×9mm）。 界面丰富：HDMI、LCD、CAMERA、UART、SPI、IIS、IIC、以太网、USB、ADC、
MMC 卡；非常适用于各种嵌入式产品设计的应用，尤其是在多样化要求的手携式设 备及工控合各种 HMI 的产品设计应用。 外围电路简单，可根据自己的需要，灵活修改设计，完成功能并降低成本。 提供 Android 的 BSP，很方便进行二次开发。 硬件上可以透过 SD 卡、USB 升级 OS 及所有软件。
DMA-4412P-336 V01.01
4
核心板正面图
核心板背面图
DMA-4412P-336 V01.01源自53 、功能接口说明
3.1 处理器
3.1.1 Samsung Exynos 4412 处理器
DMA4412-SOM 采用 Samsung 的高性能处理器 Exynos 4412，在该芯片上整合了许多外围 接口功能，主要包括： ■ Samsung Exynos 4412 芯片，基于ARMCortex-A9核心，ARMv7指令集 ■ Samsung Exynos 4412 为四核处理器 ■ Exynos 4412 主频提升至1.5GHz，128/64 位内部总线结构 ■ 32/32KB的数据/指令一级缓存，1024KB的二级缓存 ■ 可以实现2000DMIPS（每秒2亿指令集）的高性能运算能力 ■ Exynos 4412采用32nm低功率制程，运算能力和功耗方面分别比45nm工艺的Exynos 4210
Exynos4412特殊功能寄存器的封装

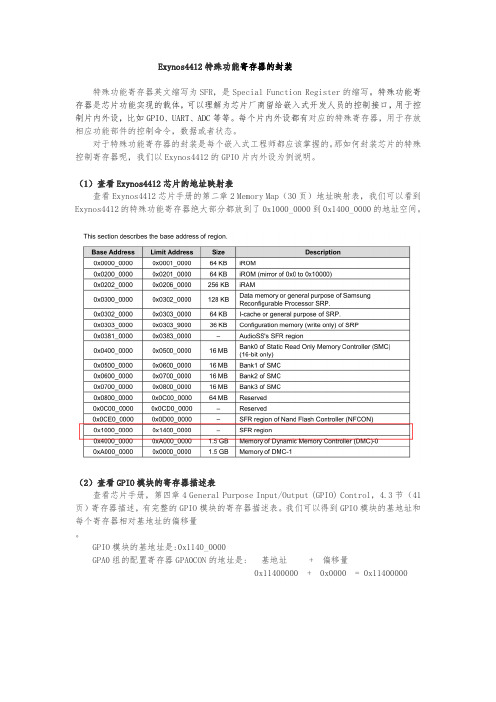

Exynos4412特殊功能寄存器的封装特殊功能寄存器英文缩写为SFR，是Special Function Register的缩写。
特殊功能寄存器是芯片功能实现的载体，可以理解为芯片厂商留给嵌入式开发人员的控制接口，用于控制片内外设，比如GPIO、UART、ADC等等。
每个片内外设都有对应的特殊寄存器，用于存放相应功能部件的控制命令，数据或者状态。
对于特殊功能寄存器的封装是每个嵌入式工程师都应该掌握的。
那如何封装芯片的特殊控制寄存器呢，我们以Exynos4412的GPIO片内外设为例说明。
（1）查看Exynos4412芯片的地址映射表查看Exynos4412芯片手册的第二章2 Memory Map（30页）地址映射表，我们可以看到Exynos4412的特殊功能寄存器绝大部分都放到了0x1000_0000到0x1400_0000的地址空间。
（2）查看GPIO模块的寄存器描述表查看芯片手册，第四章4 General Purpose Input/Output (GPIO) Control，4.3节（41页）寄存器描述，有完整的GPIO模块的寄存器描述表。
我们可以得到GPIO模块的基地址和每个寄存器相对基地址的偏移量。
GPIO模块的基地址是:0x1140_0000GPA0组的配置寄存器GPA0CON的地址是: 基地址 + 偏移量0x11400000 + 0x0000 = 0x11400000（3）封装寄存器的第一种方式是直接一对一封装例如：#define GPA0CON （*（volatile unsigned int *）0x11400000）分析：这是一个宏定义，宏定义在预处理阶段进行直接替换，为了方便理解，我们可以先把volatile去掉，关键是理解（*（unsigned int *）0x11400000）。
0x11400000 是一个16进制的数据，前面用（unsigned int *）修饰，表示把0x11400000强制转换成了一个指向unsigned int型变量的指针。
传感器驱动和测试程序
#include <linux/delay.h>
#include <linux/miscdevice.h>
#include <linux/irq.h>
#include <asm/irq.h>
#include <linux/interrupt.h>
#include <asm/uaccess.h>
return ret;
}
button_class = class_create(THIS_MODULE, DEVICE_NAME);
if(IS_ERR(button_class))
{
printk("Err: failed in tope-leds class. \n");
return -1;
}
device_create(button_class, NULL, MKDEV(BUTTON_MAJOR, 0), NULL, DEVICE_NAME);
printk(DEVICE_NAME " initialized\n");
return 0;
}
static void __exit tope_buttons_exit(void)
{
unregister_chrdev(BUTTON_MAJOR, DEVICE_NAME);
device_destroy(button_class, MKDEV(BUTTON_MAJOR, 0));
S3C2410_GPB5_OUTP,
S3C2410_GPB6_OUTP,
S3C2410_GPB8_OUTP,
三星Exynos4412开发平台CES-4412P
1路10M/100M有线接口
音频
IIS信号,选用Wolf公司WM8994,立体声输入/输出
数字音频输出接口
1路S/PDIF 5.1 Channel Audio I/F, 可以传输PCM 流和Dolby Digital、DTS这类环绕声压缩音频信号
扫描键盘
8*8扫描键盘,可扩展
功能按键
包括电源按键,复位按键,中断按键等
3D加速
ARM Mali-400 MP Core(Quad Fragment processors)
内存
CPU内集成1GByte的LPDDR2, 速率为800Mhz
iNAND
8GB iNAND, SanDisk
PMIC
选用Samsung公司的S5M8767A,具有9路DC/DC 和28路LDO输出电源.智能化、低功耗化
Exynos 4412 Exynos 4 Quad 开发平台
特点

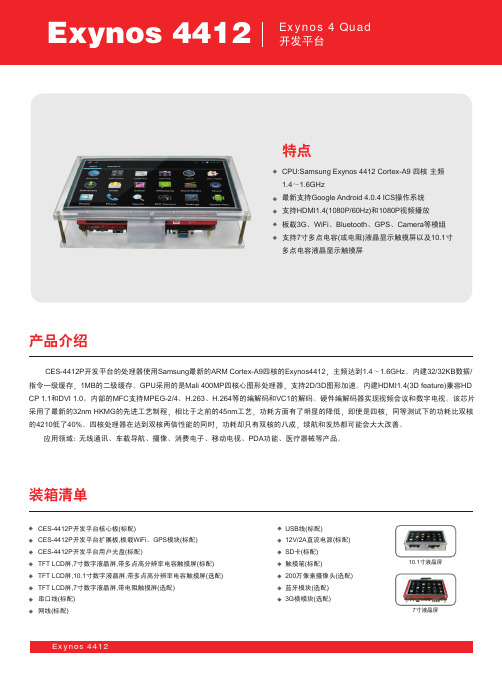

CPU:Samsung Exynos 4412 Cortex-A9 四核 主频 1.4～1.6GHz 最新支持Google Android 4.0.4 ICS操作系统 支持HDMI1.4(1080P/60Hz)和1080P视频播放 板载3G、WiFi、Bluetooth、GPS、Camera等模组 支持7寸多点电容(或电阻)液晶显示触摸屏以及10.1寸 多点电容液晶显示触摸屏
