SX2-8-16高温箱式电阻炉
实验 碳钢的热处理
实验碳钢的热处理一、实验目的1. 了解碳钢的基本热处理（正火、淬火及回火）工艺方法；2. 掌握冷却条件与钢性能的关系；3. 分析正火、淬火及回火温度对钢性能的影响。
二、实验仪器、设备和材料1. 实验材料：20钢，45钢，T12钢；2. 实验设备：箱式实验电阻炉（型号：SX2-8-12、SX2-4-10、SX2-8-16等）、控温仪表、hrss-150洛氏硬度机、水银温度计；3. 淬火介质：水，油（使用温度约20℃）。
三、实验原理1. 钢的退火和正火钢的退火通常是把钢加热到临界温度Ac1或Ac3以上，保温一段时间，然后缓慢地随炉冷却。
此时奥氏体在低于Ar1温度以下的高温区发生分解而得到比较接近平衡状态的组织。
一般中碳钢（如40、45钢）经退火后组织稳定，硬度较低（HB180～22）有利于下一步进行切削加工。
正火是将钢加热到Ac3或Acm以上30～50℃保温后进行空冷。
由于冷却速度稍快，与退火组织相比，组织中的珠光体相对量较多，且片层较细密；对低碳钢来说，正火后提高硬度可改善切削加工性；对高碳钢则正火可消除网状渗碳体，为下一步球化退火及淬火做准备。
2. 钢的淬火淬火是将钢加热到临界温度以上30～50℃，保温后淬入各种不同的冷却介质中快速冷却以获得淬火马氏体或下贝氏体组织。
碳钢经淬火后得到淬火马氏体、下贝氏体和少量的残余奥氏体组织。
为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热温度、保温时间和冷却速度。
3. 钢的回火回火是将淬火后的钢加热到临界点(Ac1)以下的某一温度，保温一定时间后以适当的冷却速度冷却到室温的热处理工艺。
钢经淬火后得到的淬火马氏体组织是亚稳相，有转变为其它组织的趋势，同时淬火使工件内部产生很大的内应力，导致工件变形甚至开裂。
特别是一些精密的零件在使用过程中将会引起尺寸变化而失去精度，因此淬火钢必须进行回火处理。
不同的回火工艺可以使钢获得所需的各种不同性能。
对碳钢来说，回火工艺的选择主要是考虑回火温度和保温时间这两个因素。
箱式电阻炉使用说明书
箱式电阻炉使用说明书生产商：宁国沙鹰科学仪器有限公司运营商：沙鹰科学仪器（上海）有限公司地址：上海市浦东新区东方路971号钱江大厦18G电话：************************传真：************感谢您购买本公司仪器，在您启用箱式电阻炉之前，请详细阅读使用说明书，相信它会让您的箱式电阻炉发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时阅读。
目录装箱清单 (2)安全提示 (3)产品概述 (4)产品特点 (4)使用前准备 (4)常用产品参数表 (5)技术指标 (5)仪表简介 (5)电阻炉使用 (6)无程序升温设置 (6)程序升温设置...............................................................第6-7页烘炉 (7)P、I、D自整定 (7)注意事项及常见故障处理 (8)装箱清单（请您开箱后及时核对配件是否齐全）主机（炉体）……………………………………………………1台电源线（含插头，已安装在炉体上）…………………………1根使用说明书………………………………………………………1份合格证保修卡……………………………………………………1份产品编号贴纸……………………………………………………2张尊敬的用户，您好：感谢您选用本公司产品，为使您获得满意的使用效果，请在开机前仔细阅读产品使用说明书。
如有疑问请及时与我们联系，我们将竭诚为您服务。
本产品使用说明书经过公司技术人员努力编撰、修改完成。
因能力所限，难免出现本意表达不详及有遗漏之处，您在使用中发现问题或建议请及时反馈，在此我们表示衷心的感谢。
安全提示！危险（有可能构成财产严重损失或人员伤亡）1、请使用独立的专用电源，并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理；如受本公司委托修理时，必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的工作环境中使用6、请在无粉尘，易燃、易爆气体的环境中使用7、不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等物品。

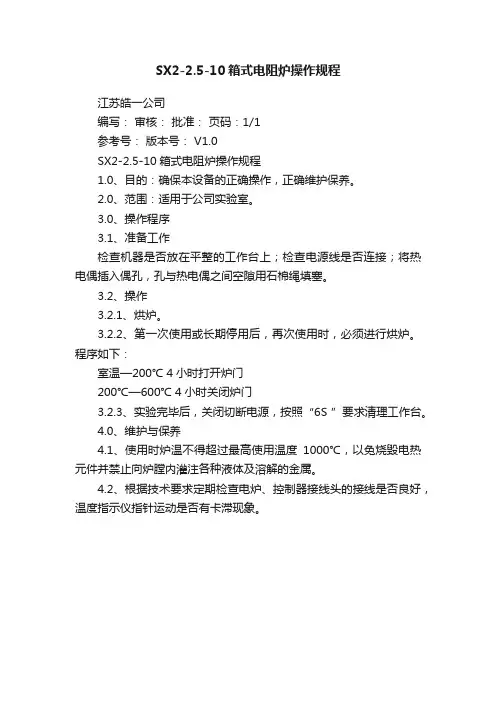

SX2-2.5-10箱式电阻炉操作规程
SX2-2.5-10箱式电阻炉操作规程
江苏皓一公司
编写：审核：批准：页码：1/1
参考号：版本号： V1.0
SX2-2.5-10箱式电阻炉操作规程
1.0、目的：确保本设备的正确操作，正确维护保养。
2.0、范围：适用于公司实验室。
3.0、操作程序
3.1、准备工作
检查机器是否放在平整的工作台上；检查电源线是否连接；将热电偶插入偶孔，孔与热电偶之间空隙用石棉绳填塞。
3.2、操作
3.2.1、烘炉。
3.2.2、第一次使用或长期停用后，再次使用时，必须进行烘炉。
程序如下：
室温—200℃ 4小时打开炉门
200℃—600℃ 4小时关闭炉门
3.2.3、实验完毕后，关闭切断电源，按照“6S ”要求清理工作台。
4.0、维护与保养
4.1、使用时炉温不得超过最高使用温度1000℃，以免烧毁电热元件并禁止向炉膛内灌注各种液体及溶解的金属。
4.2、根据技术要求定期检查电炉、控制器接线头的接线是否良好，温度指示仪指针运动是否有卡滞现象。
SX2系列高温箱式电阻炉使用说明书 2
1000
1000
升温时间（分）
≤120
≤200
≤350
≤180
空损功率（KW）
≤2
≤3.6
≤5.5
≤5.5
炉膛尺寸（mm）
120×200×80
200×300×120
250×400×160
300×500×200
重量（kg）
40
130
230
150
三、结构简介
本系列电阻炉炉壳用薄钢板经折边焊接制成。炉膛由一高铝耐火材料制成的箱形整体炉衬构成。加热元件Ocr25A15铁铬铝合金丝绕成螺旋形后穿于炉衬上、下、左、右的丝槽中。丝槽与炉膛连通，使加热元件直接向炉膛辐射热量。这种敞开炉衬能有效地加快炉膛升温速度，提高温度控制精度。电炉的炉衬与炉壳之间砌筑是用硅酸铝纤维毡和硅藻、土砖等作保温层。
（二）电炉和温度控制器接线示意图
六、安装与使用
1.电炉不需要特殊安装，只须放在平整的地面上或架子上就可以。控制器应避免震动，放置位置与电炉不宜太近，防止过热而使电子元件不能正常工作。
2.将热电偶由炉后边测温偶孔插入，偶孔与热电偶之间的缝隙用石棉绳填塞，连接热电偶和控制器时注意不要接反正负极。
3.打开控制器外壳，按标准连接电源线、电炉线、热电偶线。在电源线引入处需另外安装电源开关，以便控制总电源。由于控制器上电源导线与电炉导线的中线系共用。故相线与中线不可接反，否则控制器不能正常工作。为了安全起见，电炉与控制器均须接地。
★特别提示：
您所购买试验机随机配备的说明书以该试验机实际配备为准。在编写本手册时，我们难免有错误和疏漏之处，请多加包涵并热情欢迎您提出宝贵意见或建议。
本手册的内容如有变动，恕不另行通知。
本手册版权为重庆重标实验仪器有限公司所有;本手册的任何部分未经本公司书面许可，不得以任何方式影印、复印或翻译成其它语言。
箱式电阻炉国标
箱式电阻炉国标摘要：一、箱式电阻炉国标概述二、箱式电阻炉国标的主要内容1.术语和定义2.分类和型号3.技术要求4.试验方法5.检验规则6.标志、包装、运输和贮存三、箱式电阻炉国标的应用范围四、箱式电阻炉国标的意义和价值正文：一、箱式电阻炉国标概述箱式电阻炉国标（GB/T 1002-2016《箱式电阻炉》）是我国针对箱式电阻炉行业制定的一项国家标准，旨在规范箱式电阻炉的设计、生产、检验和应用，提高产品质量，确保用户利益。
该标准于2016年12月13日由国家质量监督检验检疫总局、国家标准化管理委员会发布，2017年7月1日正式实施。
二、箱式电阻炉国标的主要内容1.术语和定义箱式电阻炉：一种具有炉膛、加热器、控制器等组成的电阻炉，主要用于金属熔炼、退火、回火、加热等工艺过程。
2.分类和型号箱式电阻炉根据加热方式、温度控制方式、容量等分为不同型号，如电阻丝加热、感应加热、电弧加热等。
3.技术要求（1）箱式电阻炉的炉膛材料应具有良好的耐火性能和高温稳定性。
（2）加热器应具有足够的热稳定性、电阻稳定性及寿命。
（3）控制器应具有精度高、稳定性好、操作简便等特点。
4.试验方法试验方法包括：电气性能试验、温度控制试验、炉膛保温性能试验等。
5.检验规则产品出厂前应进行检验，检验项目包括：外观质量、尺寸精度、电气性能、温度控制性能等。
6.标志、包装、运输和贮存（1）产品应有清晰的标志，包括产品型号、规格、生产厂家等。
（2）包装应符合运输要求，确保产品在运输过程中不受损坏。
（3）运输过程中，应注意防潮、防震、防火等。
（4）贮存条件应干燥、通风、无腐蚀性气体。
三、箱式电阻炉国标的应用范围箱式电阻炉国标适用于各类箱式电阻炉的设计、生产、检验和应用，包括电阻丝加热、感应加热、电弧加热等类型的电阻炉。
四、箱式电阻炉国标的意义和价值箱式电阻炉国标为我国箱式电阻炉行业提供了一套统一、规范的设计、生产、检验和应用标准，有助于提高产品质量，降低生产成本，确保用户利益，推动行业健康发展。
SX2-8-16 箱式电阻炉使用说明书
电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：3004501、SX2-8-16箱式电阻炉使用说明书一、 用途：本系列箱式电阻炉最高工作温度可达1600度，可供实验室、工矿企业、科研单位做元素分析测定、小型钢件淬火、退火、回火时加工用。
本系列电阻炉配有可程序升温的温度控制器、数显表和测温用电热偶。
由制造厂成套供货，由此实现指标调节、控制电炉之目的。
二、 技术参数：型号：SX2-8-16，炉膛尺寸（长、宽、高）300×150×120mm，外型尺寸:870×660×875额定功率8KW，额定温度1600℃，空炉升温时间〈1小时，配用控制器：KWS-12-16，重量160kg。
三、 结构简介：本系列电阻炉采用薄钢板断边焊成长方形炉壳，开启炉门时，将把手上提外拉，使拉杆脱扣，炉门开启后向左推开，可使炉门高热部位背设操作人，减少灼热。
1600℃型炉膛采用轻质高铝耐火材料烧制成长方形，在炉膛与炉壳之间用绝热保温材料（轻质粘土后硅酸铝纤维毡）填砌隔热，发热元件均制成螺旋形，分段穿入炉膛长槽孔中。
炉膛后壁上方设有测量温度用小孔，热电偶由此插入。
控制器机壳由铝合金、薄钢板构成。
内部装有温度测量、温度调节和电源控制等装置。
不仅能测量温度，并且还能自动地控制温度在给定范围内。
四、 安装与使用：打开包装后，检查电炉是否完整无损，配件是否齐全。
本型电炉不需要特殊安电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：300450最高装，只需平放在室内平整的地面或搁架上。
控制器应避免震动，放置位置与电炉热电偶源开关，以便控制总电源。
为了保证安全操作，，则机械零点调升温、定的红绿灯指示，绿灯表示升温，红灯表示定温。
SX-8-10箱式电阻炉
SX-8-10箱式电阻炉一、产品简介一、产品简介SX-8-10箱式电阻炉系周期作业式，供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火热处理等用。
本系列电阻炉外形均为长方形，炉壳系采用角钢、冷轧板焊接制成，表面静电喷涂。
炉膛采用耐火材料烧结成形，加热元件置于其中，炉膛与炉壳之间用保温材料砌筑，炉门通过铰架固定于炉口处，启闭简便。
配套控制器与电炉分体连接，以适应工作位置的安装摆放。
控温仪表分为指针式A：数显式AS：智能式ASP:智能多段二、技术指标★额定功率(KW):8.0★电源电压(V):380★额定温度(℃):1000★空炉升温时(Min):≤70★工作室尺寸(mm)(D×W×H):400×250×160★外形尺寸(mm) (L×W×H):850×580×590★配套控制器型号:KSW-12-12★重量(KG):1302011仪器仪表行业市场形势机械工业13个行业中，仪器仪表不属于增长最高的行业，没有前两年的工程机械或者汽车增长那么高，近两年都是20%多，没有超过30%，但这对于仪器仪表来说已经很快了。
正常情况下，仪器仪表年增长率在7%～7.5%。
前两年仪器仪表在国际发达国家不是很景气，一般增长率3%，我们增长10%～14%不算慢。
这两年受宏观经济的影响，仪器仪表行业的增长率都在20%～25%之间，今年上半年销售收入增长24.9%，工业总产值增长近20%，对仪器仪表来说是一个比较高的增长速度。
但是可以看出增长速度与前两年相比有所下降。
从整个行业的运行态势来看，大部分企业都还感到日子相对好过，主要企业还没有明显感受到宏观调控的影响。
但是从数字来分析可以感到，在宏观调控的大环境下，该行业有减速的迹象。
一般来说工业总产值增长率和销售收入增长率是很贴近的，哪一个稍微高一些或稍微低一些是很正常的。
但如果工业总产值与销售收入偏离得比较大，比如今年上半年里有4个月工业总产值比销售收入低好几个百分点，这就说明销售收入降低不厉害，而有的厂投入开始减小了，不然就不会出现工业总产值的下降。
第五章 高温箱式电阻炉
1-炉门 2-测温孔 3-炉壳 4-耐火层 5-保温层 6-硅碳棒 7-调压变压器
图1 非金属电热元件的高温箱式电阻炉的剖面结构
表1 金属电热元件的1200℃箱式电阻炉的产品规格及技术参数
炉温850℃时的指标 型号 功率 (kW) 电 压 (V) 最高工 炉膛尺寸 相 (长×宽×高) 作温度 数 (℃) (mm×mm×mm) 空炉损耗 空炉升温 最大装 功率(kW) 时间(h) 载量(kg) 1 3 3 3 1200 1200 1200 1200 650×300×250 950×450×350 1200×600×400 1500×750×450 ≤7 ≤13 ≤17 ≤20 ≤3 ≤3 ≤3 ≤4 50 100 200 400
第五章 高温箱式电阻炉
一、特点 1、有较高的能量密度和温度。
2、能进行快速升温。 3、对温度及功率的控制比较容易。 4、对工件的加热均匀性好。 5、对被加热的工件污染小。 6、根据需要，炉内的气氛可以是真空或其他保护性气体。 7、操作方便、劳动条件好，对环境污染小。
二、箱式电阻炉和电热元件的主要参数 举例说明箱式电阻炉和电热元件的主要参数见图1、表1、表2、 表3、表4和表5所示：
12.4 13.2 14.2 7.9 89 61 — — 8.6 97 65 — — 9.2 104 70 — —
Ks(kW/m2)
下限 上限
Kv(kW/m2)
下限 上限
d
下限
表18 炉温(℃) 1300 1350 1400 1450 1500 1550 1600 1650 1700
Ks(kW/m2)
80 50 100 50~பைடு நூலகம்0
五、电炉用的耐火材料参数 1、 电阻炉用耐火制品见表8所示：
SX2系列箱式电阻炉使用说明书
SX2系列箱式电阻炉使用说明书一、用途本系列箱式电阻炉又称实验室电炉或马弗炉。
与相应的热电偶和温度控制台配套使用，能在额定温度范围内自动测温控温。
适用于大专院校、科研及环保单位的实验室，作元素分析测定及一般小型件淬火，退火，回火等热处理作业。
二、结构简介本系列电阻炉外型均为长方体,炉壳采用优质冷轧钢板折边焊接制成,工作室有优质碳化硅耐火材料制成,炉膛与炉壳之间用优质保温材料作保温层.为了减少炉口的热量散失,提高炉膛内温度的均匀性,在炉门内侧装有优质耐火材料制成的挡热板.炉内温度的测量,指示和调节自动控制系统由XMT系列温度控制仪来完成.仪表内设断偶保护装置,在加热过程中当测温热电偶断路时,可自动切断电源,以保证电炉及被处理工件的安全。
三、安装和使用1. 电炉不需特殊安装,只需平放在室内地面或台架上。
控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.2. 与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.3. 接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)4. 检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.5. 为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.6. 烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:当室温升到200℃ 4小时(打开炉门让水蒸气散发)当200℃到600℃ 4小时(关闭炉门)当600℃到800℃ 2小时(关闭炉门)7. 使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关.维修及保养1.电炉第一次使用或长期停用后再次使用时，必须进行烘炉干燥。
高温箱式电阻炉常见的故障和解决故障问题的处理方式
高温箱式电阻炉常见的故障和解决故障问题的处理方式
1. 加热不均匀或温度波动大：可能是炉温控制系统或加热元件出现故障，需要检查并维修或更换。
2. 炉体漏气或密封不良：检查是否有损坏的密封件或炉体裂缝，及时更换或维修。
3. 控制系统出现故障或失灵：可能是控制芯片或其他元件出现故障，需要检查并更换。
4. 炉体烧损或变形：可能是长时间使用或过度使用导致，需要更换炉体。
5. 炉体温度过高或过低：可能是温度传感器损坏或信号线路出现故障，需要检查并修复。
6. 告警报警：可能是温度过高或过低、过载等原因导致，需要检查并排除故障。
解决故障问题的处理方式：
1. 检查设备操作与使用是否符合使用说明书。
2. 按照故障现象排查故障，确定故障原因。
3. 进行必要的维修、更换和调试。
4. 定期进行设备维护和保养，确保设备正常运行。
5. 遵守设备使用的操作规程，避免误操作导致设备故障。
6. 对于无法处理的故障，需要联系售后服务人员进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SX2-8-16高温箱式电阻炉
目录
一、用途 (2)
二、主要技术指标和参数 (2)
三、仪器结构 (2)
四、仪器使用及注意事项 (3)
五、仪器成套及技术文件 (3)
本仪器为精密、低温制冷仪器，
使用前请详阅说明书，谨慎操作！
一、产品简介
SX2-8-16高温箱式电阻炉系周期作业式，供实验室、工矿企业、科研单位作小型钢件处理及金属、陶瓷的烧结、测定钢中含碳及硫等高温加热用。
箱体采用角钢、冷轧板焊接制成，表面静电喷涂，炉膛采用耐火材料烧结成形，炉膛与外壳之间用保温材料填砌，采用硅碳棒为加热元件，配套控制器与电炉分体连接，以适应工作位置的安装摆放。
控温仪表分为AS：智能式ASP：智能多段。
二、技术指标
★额定温度(℃):1600
★工作电压(V):380
★额定功率(KW):8.0
★空载升温时(Min):≤250
★炉膛尺寸(mm)(L×W×H):300×120×120
★外形尺寸(mm) (L×W×H):850×730×850
★配套控制器型号:KSY-12D-18
★重量(KG):250
One, product introduction
SX2-8-16 high temperature box type resistance furnace is a batch type, for laboratory, industrial and mining enterprises, scientific research units for small pieces
of steel processing and metal, ceramic sintering, determination of carbon and sulfur in steel with high temperature heating. Box body is made of angle steel, cold-rolled plate welding material, the surface electrostatic spraying, furnace refractory material sintering furnace, with the shell with insulation material fill build, using silicon carbide rod as heating element, matching controller and electric connected, in order to adapt to the working position of the mounting arrangement. Temperature control instrument is divided into AS: intelligent ASP: intelligent multi segment. Two, technical indicators
Of ( c ):1600 of the rated temperature
Of working voltage ( V ):380
Of rated power ( KW ):8
The no-load temperature of ( Min ):250
The size of ( mm ) ( L * W * H ):300x 120x 120
Of dimensions ( mm ) ( L * W * H ):850x 730x 850
Of matching controller type: KSY-12D-18
Of weight ( KG ):250。
