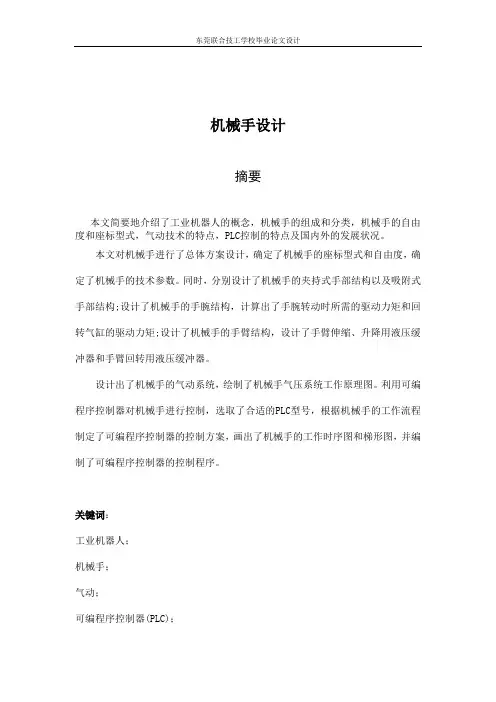

机械手设计已整理

机械手设计已整理

机械手设计摘要本文简要地介绍了工业机器人的概念,机械手的组成和分类,机械手的自由度和座标型式,气动技术的特点,PLC控制的特点及国内外的发展状况。

本文对机械手进行了总体方案设计,确定了机械手的座标型式和自由度,确定了机械手的技术参数。

同时,分别设计了机械手的夹持式手部结构以及吸附式手部结构;设计了机械手的手腕结构,计算出了手腕转动时所需的驱动力矩和回转气缸的驱动力矩;设计了机械手的手臂结构,设计了手臂伸缩、升降用液压缓冲器和手臂回转用液压缓冲器。

设计出了机械手的气动系统,绘制了机械手气压系统工作原理图。

利用可编程序控制器对机械手进行控制,选取了合适的PLC型号,根据机械手的工作流程制定了可编程序控制器的控制方案,画出了机械手的工作时序图和梯形图,并编制了可编程序控制器的控制程序。

关键词:工业机器人;机械手;气动;可编程序控制器(PLC);机械手设计第一章绪论1.1机械手概述工业机器人由操作机(机械本体)、控制器、伺服驱动系统和检测传感装置构成,是一种仿人操作,自动控制、可重复编程、能在三维空间完成各种作业的机电一体化自动化生产设备。

特别适合于多品种、变批量的柔性生产。

它对稳定、提高产品质量,提高生产效率,改善劳动条件和产品的快速更新换代起着十分重要的作用。

机器人技术是综合了计算机、控制论、机构学、信息和传感技术、人工智能、仿生学等多学科而形成的高新技术,是当代研究十分活跃,应用日益广泛的领域。

机器人应用情况,是一个国家工业自动化水平的重要标志。

机器人并不是在简单意义上代替人工的劳动,而是综合了人的特长和机器特长的一种拟人的电子机械装置,既有人对环境状态的快速反应和分析判断能力,又有机器可长时间持续工作、精确度高、抗恶劣环境的能力,从某种意义上说它也是机器的进化过程产物,它是工业以及非产业界的重要生产和服务性设各,也是先进制造技术领域不可缺少的自动化设备.机械手是模仿着人手的部分动作,按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。

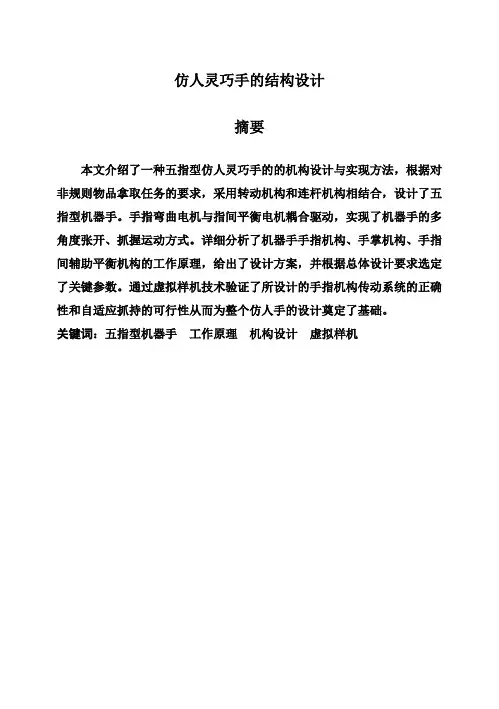

(完整版)仿人灵巧手的结构设计毕业设计

(完整版)仿人灵巧手的结构设计毕业设计

仿人灵巧手的结构设计摘要本文介绍了一种五指型仿人灵巧手的的机构设计与实现方法,根据对非规则物品拿取任务的要求,采用转动机构和连杆机构相结合,设计了五指型机器手。

手指弯曲电机与指间平衡电机耦合驱动,实现了机器手的多角度张开、抓握运动方式。

详细分析了机器手手指机构、手掌机构、手指间辅助平衡机构的工作原理,给出了设计方案,并根据总体设计要求选定了关键参数。

通过虚拟样机技术验证了所设计的手指机构传动系统的正确性和自适应抓持的可行性从而为整个仿人手的设计奠定了基础。

关键词:五指型机器手工作原理机构设计虚拟样机The structure designing of and realization of a five-finger arm—and—the demand of fuIfilling the task of of this arm.and—a couple,thus realizing the multi—angle opening and grabbing motion.This thesis gives a detailed analysis on the mechanism of the finger system,the palm system and the aiding finger—balancing system.A design project is also provided,with key parameters according to the general demand.Through virtual prototyping Technology designed to verify the accuracy of finger mechanism and adaptive transmission feasibility of grasping so as to lay the entire design of a —and—;basic theory;mechanism目录1.引言 (1)1.1 研究的背景及其意义 (2)1.2 国内外研究状况 (3)1.3 关键技术 (5)1.3.1 小而强的驱动 (5)1.3.2 丰富的感觉 (6)1.3.3 聪明的大脑 (7)2.仿人灵巧手手指机构的传动方案设计 (8)2.1手指关节的传动方案设计 (8)2.2 仿人灵巧手的整体结构设计 (10)3.手指与手掌结构的设计与制作 (10)3.1 手指关节的设计与制作 (11)3.2 手指关节间连接机构的设计 (13)3.3 手掌的结构设计与制作 (14)3.4 手指基关节的机构设计与制作 (15)4.仿人灵巧手运动学模型 (16)4.1 灵巧手坐标系的建立 (16)4.2 灵巧手正运动学解 (17)4.3 仿人灵巧手动力学模型 (20)5.手指的虚拟样机建立与运动抓持仿真 (21)6.驱动系统的设计 (26)6.1电机的选用 (26)6.2控制系统的选择 (26)1.引言自从40多年前,第一台计算机控制的机械臂出现之日起,人类将机器人概念延伸到了一个新的领域:机器人。

简易机械手的设计-课程设计

简易机械手的设计-课程设计

机构运动简图
运动循环图
凸轮的轮廓
前进后退机构凸轮运动分析
升降机构凸轮运动分析
伸缩前进机构运动模型
升降机构运动模型
摆动机构运动模型
致谢
感谢指导老师和同学们在此次课程设计对我们的帮助,
谢谢!
简易机械手的设计
设计任务
机械手从工件架上抓起工件,然后送人工作台进行加工。机械手完成以下动 作:
(1) 水平面内转30度,上升100mm,前进50mm
(2) 机械手的夹持器还有夹紧和放松动作
原始数据:
(1) 机械手工作频率:20r/min (2) 升降 0.3kw,摆动 0.1kw,伸缩 0.1kw,夹持 0.2kw
比较:第二个方案较好。考虑到所实现的机械手是循环运动,不可变更
作时间等并不影响,并且结构简单,寿命较长,能够准确地实现前进后退 求,推杆运动时间与静止时间也比较好控制。
升降机构
方案一: 实现上升的过程:皮带轮传动给蜗轮蜗杆从而使凸轮转动, 凸轮通过顶杆推动滑块滑动 优点:结构简单,传力较小,利用四杆机构的特性,凸轮不 用太大 缺点:效率过低,转动副容易磨损
方案二: 皮带轮传动给蜗轮蜗杆从而使凸轮转动,设计合理的凸轮轮 廓 优点:结构简单,传力较小,运动灵活,能很好的控制上升 的高度和间歇配合 缺点:结构简单但不紧凑,凸轮尺寸过大精度不高
比较:第一个方案较好。与第二个方案相比,
利用四杆机构的特性,解决方案二中凸轮过大的问题, 并且结构简单,传力较小。
摆动机构
比较:方案二较好,通过用凸轮代替曲柄滑块机构,解决齿条无法往复运
夹持机构
通过局部轮廓的不同使手轴与手架产生距离差, 从而实现夹持动作。循环开始的时候,机械手 松开放入工件。之后机械手一直夹紧,当转到 终点的时候,机械手又张开放下工件,接着又 一直夹紧。

机械手设计

机械手设计

一、总体方案设计1.1设计任务基本要求:设计一个多自由度机械手(至少要有三个自由度)将最大重量为40Kg的工件,由车间的一条流水线搬到别一条线上;二条流水线的距离为:1000mm;工作节拍为:70s;工件:最大直径为160mm 的棒料;1.2总体方案确定1.2.1自由度自由度是指机器人所具有的独立坐标轴运动的数目,但是一般不包括手部(末端操作器)的开合自由度。

自由度表示了机器人灵活的尺度,在三维空间中描述一个物体的位置和姿态需要六个自由度。

机械手的自由度越多,越接近人手的动作机能,其通用性就越好,但是结构也越复杂,自由度的增加也意味着机械手整体重量的增加。

轻型化与灵活性和抓取能力是一对矛盾,,此外还要考虑到由此带来的整体结构刚性的降低,在灵活性和轻量化之间必须做出选择。

工业机器人基于对定位精度和重复定位精度以及结构刚性的考虑,往往体积庞大,负荷能力与其自重相比往往非常小。

一般通用机械手有5~6个自由度即可满足使用要求(其中臂部有3个自由度,腕部和行走装置有2~3个自由度),专用机械手有1~2个自由度即可满足使用要求。

在控制器的作用下,它执行将工件从一条流水线拿到另一条流水线这一动作。

在满足前提条件上尽量使结构简单,所以我们这次选择5自由度机械手。

1.2.2机械手基本形式的选择常见的工业机械手根据手臂的动作形态,按坐标形式大致可以分为以下4种: (1)直角坐标型机械手:特点:操作机的手臂具有三个移动关节,其关节轴线按直角坐标配置。

优缺点:结构刚度较好,控制系统的设计最为简单,但其占空间较大,且运动轨迹单一,使用过程中效率较低。

结构图:(2)圆柱坐标型机械手:特点:操作机的手臂至少有一个移动关节和一个回转关节,其关节轴线按圆柱坐标系配置。

优缺点:结构刚度较好,运动所需功率较小,控制难度较小,但运动轨迹简单,使用过程中效率不高。

结构图:( 3)球坐标(极坐标)型机械手:特点:操作机的手臂具有两个回转关节和一个移动关节,其轴线按极坐标系配置。

一种简易搬运机械手的设计

一种简易搬运机械手的设计

一种简易搬运机械手的设计兰州工业学院毕业设计(论文)任务书机电工程学院机电一体化技术专业设计题目搬运机械手设计及PLC操纵学生姓名班级起止日期指导教师李宝栋年月日1.毕业设计的原始数据:[1] 论文所用有关资料从校图书馆书籍或网上下载获得;[2] 数据资料由教师按照生产实践提供。

2.毕业设计(论文)的内容和要求(包括技术要求、图表要求以及工作要求等):设计一搬运机械手,满足下列技术要求,绘制各要紧零件图和装配图,并采纳S7-200 PLC进行操纵。

[1] 末端载荷:5KG[2] 自由度数:4[3] 坐标形式:圆柱坐标[4] 最大工作半径:1500mm[5] 手臂最大中心高:800mm[6] 手臂伸缩速度750 mm /s,手臂升降速度250mm/s,手臂回转速度110º/s,手腕回转速度360º/s[7] 手臂伸缩行程范畴0~500mm,手臂升降行程范畴最大0~100mm,手臂回转行程范畴0º~220º[8] 定位方式:行程开关或可调机械挡块等[9] 定位精度:mm1[10]驱动方式:液压驱动[11]操纵方式:点位程序操纵(采纳PLC)3.毕业设计应完成的技术文件:[1] 撰写设计讲明书;[2] 装配图、各要紧零件图(一套);[3] PLC接线图以及其它有关设备的电气图。

4.要紧参考文献:[1] 李允文.工业机械手设计. 北京:机械工业出版社,1996.4[2] 濮良贵,纪名刚.机械设计.北京:高等教育出版社,2001[3] 陆祥生,杨绣莲.机械手. 北京:中国铁道出版社,1985.1[4] 张建民.工业机械人.北京:北京理工大学出版社,1992摘要在现代工业中,生产过程的机械化,自动化已成为突出的主题。

化工等连续性生产过程的自动化已差不多得到解决。

专用机床是大批量生产自动化的有效的方法;操纵机床、数控机床、加工中心等自动化机械是有效地解决多品种小批量生产自动化的重要方法。

机械手设计方案

机械手设计方案

机械手设计方案机械手设计方案引言:机械手是一种能模拟人手动作、完成复杂而重复的工作的机械装置。

本方案旨在设计一种功能全面、结构合理、操作简便的机械手。

一、功能设计:该机械手主要用于工业生产中的自动化操作。

设计中考虑到以下几个方面的功能需求:1.抓取能力:机械手需要具备稳定的抓取能力,能够根据需要抓取各种形状的物体。

2.运动自由度:机械手需要具备足够多的运动自由度,能够在空间中灵活操作。

3.力度控制:机械手需要根据不同任务的要求,能够对抓取力度进行精确控制。

4.操作平稳性:机械手的运动应平稳、精确,以实现高效的生产操作。

5.可编程性:机械手应具备可编程功能,可以根据不同任务需求进行多样化的操作。

二、结构设计:机械手主要分为下列几个部分:1.机械臂:机械臂是机械手的核心部分,应具备足够多的关节,以实现多自由度的运动。

同时,机械臂需要采用轻量化设计,以减小自身质量,提高运动效率。

2.末端执行器:末端执行器是机械手抓取物体的部分,应设计可自由伸缩的抓取夹具,以适应不同尺寸的物体。

3.传动系统:传动系统是机械手的动力系统,应选择高效可靠的传动装置,如电机和减速器组合,以保证机械手运动的精确性和稳定性。

4.控制系统:控制系统是机械手的智能核心,应具备高速、高精度、可编程的控制器,以实现机械手的自动化操作。

同时,控制系统应提供友好的人机界面,方便操作者使用。

三、操作流程:机械手的操作流程可分为如下几个步骤:1.输入任务指令:操作者通过控制系统输入任务指令,包括抓取位置、力度等参数。

2.开机准备:机械手启动后,进行预热和校准动作,以确保机械手处于正常工作状态。

3.感应物体:机械手的传感器感应物体位置和大小,确定抓取位置和姿态。

4.抓取物体:机械手根据输入的指令和感应到的物体信息,进行相应的运动和力度控制,将物体抓取起来。

5.完成任务:机械手将抓取的物体移动到指定位置,完成任务,并将完成情况通过控制系统反馈给操作者。

机械手模型设计及制作(含全套CAD图纸)

机械手模型设计及制作(含全套CAD图纸)

毕业设计论文任务书一、题目及专题:1、题目机械手模型设计及制作2、专题机械手模型设计二、课题来源及选题依据题目来源于教学产品制作。

在工业上,机器人是用作运输或操作从前属于人工作业的一种设备,越来越多的日常事务也可以在机器人的协助下完成。

教学用机械手模型,虽然不像工业机器人那么复杂,但仍包含很重要的技术成分,例如它能实现空间坐标系三根轴向上的运动。

这一特征使通过多种方法控制其运动成为可能,机器人还有“夹钳”这一非常典型的机构。

设计技术参数:1.抓重:10千克2.自由度数:4个自由度3.座标型式:圆柱型座标4.最大工作半径:1000mm5.手臂最大中心高:1380mm6.手臂运动参数:伸缩行程400mm;伸缩速度50mm/s;升降行程200mm;升降速度50mm/s;回转范围00-2400;回转速度900/s 7.手腕运动参数:回转范围00-1800;回转速度1800/s8.定位精度:±0. 5mm三、本设计(论文或其他)应达到的要求:①收集相关设备资料,进行一种四自由度机械手模型的设计制作;②它包括总体结构、机械传动系统和伺服控制系统。

该模型具有结构简单、控制灵活、调整方便、性能稳定等特点;③完成机械手模型设计,绘制产品装配图,建议用A0标准图幅;④完成非标准零件设计图纸。

建议用A3标准图幅;⑤设计说明书一份;⑥翻译8000以上外文印刷字符或译出4000汉字以上的有关技术资料或专业文献。

四、接受任务学生:机械93 班姓名陆超五、开始及完成日期:自2012年11月12日至2013年5月25日六、设计(论文)指导(或顾问):指导教师签名签名签名教研室主任〕签名〔学科组组长研究所所长系主任签名2012年11月12日摘要科学发展观为我国工程技术的发展开辟了广阔道路,而机械手作为一种高科技自动化生产设备,已经广泛应用于国民经济的各个领域,这就对我们的教育培训部门提出了新的要求。

因此,为了适应社会发展的形势,在现有技术基础上设计一台教学型机械手有着深远的科教意义。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

机电液综合课程设计
——简易机械手的设计
学校:
学院:机械与动力工程学院
班级:机制09-1班
指导教师:
组员:
组长:
目录
第1章绪论 (1)
1.1机械手概述 (1)
1.2机械手的设计目的 (4)
1.3机械手的设计内容 (5)
1.4机械手的分类及其在生产中的应用 (6)
1.5机械手的应用意义 (9)
1.6机械手的技术发展方向 (10)
第2章设计方案的论证 (11)
2.1机械手的总体设计 (11)
2.2机械手腰座结构的设计 (12)
2.3机械手手臂结构的设计 (12)
2.4工业机器人腕部的结构 (14)
2.5机械手末端执行器(手爪)的结构设计 (15)
2.6机械手的机械传动机构的设计 (17)
2.7机械手驱动系统的设计 (18)
第3章理论分析和设计计算 (26)
3.1液压传动系统设计计算 (26)
3.2电机选型有关参数计算 (35)
第4章控制系统的设计 (38)
4.1单片机控制系统选择 (38)
4.2单片机控制程序 (39)
4.3机械手的工艺流程 (41)
第5章机械手总成及零件图 (42)
总结 (44)
参考文献 (45)
第1章绪论
1.1机械手的概述
机械手主要由手部、运动机构和控制系统三大部分组成。

手部是用来抓持工件(或工具)的部件,根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式,如夹持型、托持型和吸附型等。

运动机构,使手部完成各种转动(摆动)、移动或复合运动来实现规定的动作,改变被抓持物件的位置和姿势。

运动机构的升降、伸缩、旋转等独立运动方式,称为机械手的自由度。

为了抓取空间中任意位置和方位的物体,需有6个自由度。

自由度是机械手设计的关键参数。

自由度越多,机械手的灵活性越大,通用性越广,其结构也越复杂。

一般专用机械手有2~3个自由度。

控制系统是通过对机械手每个自由度的电机的控制,来完成特定动作。

同时接收传感器反馈的信息,形成稳定的闭环控制。

控制系统的核心通常是由单片机或dsp等微控制芯片构成,通过对其编程实现所要功能。

机械手通常常机床或其他机器的附加装置,如在自动机床或自动生产线上装卸和传递工件,在加工中心中更换刀具等,一般没有独立的控制装置。

有些操作装置需要由人直接操纵,如用于原子能部门操持危险物品的主从式操作手也常称为机械手。

机械手在锻造工业中的应用能进一步发展锻造设备的生产能力,改善热、累等劳动条件。

机械手的机械结构采用滚珠丝杆、滑杆、等机械器件组成;电气方面有交流电机、变频器、传感器、等电子器件组成。

该装置涵盖了可编程控制技术,位置控制技术、检测技术等,是机电一体化的典型代表仪器之一。

机械手是在机械化、自动化生产过程中发展起来的一种新型装置。

近年来,随着电子技术特别是电子计算机的广泛应用,机器人的研制和生产已成为高技术领域内迅速发展起来的一门新兴技术,它更加促进了机械手的发展,使得机械手能更好地实现与机械化和自动化的有机结合。

在现代工业中,生产过程的机械化、自动化已成为突出的主题。

随着工业现代
化的进一步发展,自动化已经成为现代企业中的重要支柱,无人车间、无人生产流水线等等,已经随处可见。

同时,现代生产中,存在着各种各样的生产环境,如高温、放射性、有毒气体、有害气体场合以及水下作业等,这些恶劣的生产环境不利于人工进行操作。

工业机械手是近代自动控制领域中出现的一项新的技术,是现代控制理论与工业生产自动化实践相结合的产物,并以成为现代机械制造生产系统中的一个重要组成部分。

工业机械手是提高生产过程自动化、改善劳动条件、提高产品质量和生产效率的有效手段之一。

尤其在高温、高压、粉尘、噪声以及带有放射性和污染的场合,应用得更为广泛。

在我国,近几年来也有较快的发展,并取得一定的效果,受到机械工业和铁路工业部门的重视。

专用机械手经过几十年的发展,如今已进入以通用机械手为标志的时代。

由于通用机械手的应用和发展,进而促进了智能机器人的研制。

智能机器人涉及的知识内容,不仅包括一般的机械、液压、气动等基础知识,而且还应用一些电子技术、电视技术、通讯技术、计算技术、无线电控制、仿生学和假肢工艺等,因此它是一项综合性较强的新技术。

目前国内外对发展这一新技术都很重视,几十年来,这项技术的研究和发展一直比较活跃,设计在不断地修改,品种在不断地增加,应用领域也在不断地扩大。

早在40年代,随着原子能工业的发展,已出现了模拟关节式的第一代机械手。

50~60年代即制成了传送和装卸工件的通用机械手和数控示教再现型机械手。

这种机械手也称第二代机械手。

如尤尼曼特(Unimate)机械手即属于这种类型。

60~70年代,又相继把通用机械手用于汽车车身的点焊和冲压生产自动线上,亦即是第二代机械手这一新技术进入了应用阶段。

80-90年代,装配机械手处于鼎盛时期,尤其是日本。

90年代机械手在特殊用途上有较大的发展,除了在工业上广泛应用外,农、林、矿业、航天、海洋、文娱、体育、医疗、服务业、军事领域上有较大的应用。

90年代以后,随着计算机技术、微电子技术、网络技术等的快速发展,机械手技术也得到飞速的多元化发展。
