笔记本电脑的组成结构教学提纲
计算机组装与维护 5.2 认识笔记本电脑外部的结构
铝镁合金特点
质坚、量轻、密度低，散热性较好add
Title
不够坚同耐磨，成本较高
— 6—
01
认识笔记本电脑的外壳材质
聚碳酸酯பைடு நூலகம்点
刚硬而有韧性，具有高抗冲击性add
Title
良好的绝缘性以及耐热性 替代金属以及其他的合金to
add Title
— 7—
01
认识笔记本电脑的外壳材质
碳纤维钛特点
导热性好、强度高，硬度最高Title
— 10 —
02
认识笔记本电脑的液晶显示屏 主流的屏幕尺寸
15.6英寸屏幕
17.3英寸屏幕
— 11 —
02
认识笔记本电脑的液晶显示屏 主流分辨率
15.6英寸屏幕的分辨率推荐是 1366x768
17.3英寸屏幕的分辨率推荐是 1920x1080
— 12 —
02
认识笔记本电脑的液晶显示屏 长宽比例
16:9的宽屏
4:3的普屏
— 13 —
03 认识笔记本电脑的键盘触摸板
03
认识笔记本电脑的键盘触摸板
笔记本电脑的键盘一般有83键或86键，比台式机键盘少了小键盘及一些 重复的控制键。
— 15 —
03
认识笔记本电脑的键盘触摸板
触摸板是目前被广泛采用的笔记本电脑控制设备，由一块压感板和两个按 钮组成。其中，压感板能够感应手指运行的轨迹，两个按钮的功能则相当 于鼠标的左右键。
外壳材质
ABS工程塑料 铝镁合金 聚碳酸酯 笔记本外壳 碳纤维钛
— 4—
01
认识笔记本电脑的外壳材质
ABS工程塑料特点
综合性能较好，抗冲击强度较高add
Title
笔记本结构介绍
笔记本结构
1.笔记本电脑结构：笔记本电脑分为内部结构和外部结构，
外部结构：主要包括显示屏和主机两个部分，主机上又包含了键盘、指点杆、触摸板、电池、光驱、软驱以及各种接口。
2.笔记本电脑的外壳：分为铝镁合金外壳、钛合金外壳、ABS工程塑料外壳、聚碳酸酯外壳和碳纤维外壳。
3.笔记本电脑的接口：可以分为无线接口和有线接口两大类。
有线接口的种类较为丰富，包括USB接口、电源接口、PS/2接口、VGA接口、网卡接口、并口与串口、IEEE 1394接口和PCMCIA接口等。
USB接口
电源接口
PS/2接口VGA接口
网卡接口并口与串口
IEEE 1394
PCMCIA接口
4.笔记本电脑常用的电池主要有镍镉电池、镍氢电池、锂离子电池以及燃料电池。
镍镉电池镍氢电池
锂离子电池
燃料电池
5.笔记本电脑的内部结构：主要包括主板、CPU、芯片组、内存、显卡、声卡、硬盘和光驱等。
记本电脑的芯片组主要有南桥芯片和北桥芯片。
笔记本电脑的芯片组主要有南桥芯片和北桥芯片。
6.笔记本电脑的内存：有SDRAM、DDR内存和DDR2内存三类。
但是占据市场主流地位的还是DDR内存和DDR2内存。
7.笔记本电脑光驱：大致可分为CD-ROM光驱、DVD光驱、COMBO光驱和DVD刻录机等。
8主板上的各种插槽/插座：是连接各种部件的纽带，主要有CPU插槽、内存插槽、PCI 插槽和PCI-Express插槽。
9.笔记本电脑的硬盘接口类型：还可以分为PATA接口、IDE接口和SATA接口。
小学一年级信息技术教案认识电脑的基本组成部分
小学一年级信息技术教案认识电脑的基本组成部分小学一年级信息技术教案：一、教学目标：通过本课的学习，学生应能够：1. 认识并了解电脑的基本组成部分；2. 掌握电脑主机、显示器、键盘和鼠标的功能和使用方法；3. 能够正确连接和操作电脑硬件设备；4. 具备基本的电脑使用技能，如开机、关机、输入文字等。
二、教学准备：1. 电脑主机、显示器、键盘和鼠标；2. 环境整洁、安静。
三、教学步骤：1. 导入引导学生回顾上次学习的内容，提问：“上一课我们学习了什么？”回答后，引出本课的新内容：“今天我们要学习电脑的基本组成部分。
”2. 呈现通过图片或实物展示每个电脑组成部分，一边呈现一边解释，让学生听、看、思考。
3. 知识探究让学生分小组进行讨论，每组选择一个组成部分，讨论并描述其功能和使用方法。
然后请各组派代表进行汇报。
4. 操作演示现场演示如何连接和使用电脑硬件设备，让学生跟随操作。
强调正确连接的步骤和注意事项，帮助他们理解和掌握。
5. 练习与巩固让学生分小组，给每组一台电脑主机、显示器、键盘和鼠标，让他们自己进行连接和操作。
教师全程指导，并针对操作中出现的问题进行解答和纠正。
6. 总结与反思引导学生回顾本课内容，要求他们总结电脑的基本组成部分，并思考学习本课的收获和困惑。
鼓励他们积极发言，提出自己的观点和疑问。
7. 拓展延伸鼓励学生主动探索，通过使用电脑进行简单操作练习，如打字、绘图等，培养他们的兴趣和技能。
四、教学反思：通过本节课的教学，学生对电脑的基本组成部分有了初步的认识和了解。
他们通过实际操作，掌握了电脑硬件设备的使用方法，并培养了一定的电脑操作能力。
教学过程中，我注重了学生的参与和互动，通过小组讨论和练习巩固，增强了学生的学习兴趣和主动性。
同时，我也密切观察学生的学习情况，及时进行指导和帮助，确保每个学生都能够得到实质性的学习提升。
计算机组装与维护 5.3 认识笔记本电脑内部的结构
— 4—
01
认识笔记本电脑的内部结构
笔记本电脑的主板是电脑各个部件运行的平台，整合各个部件，使它们 相对独立，却又不孤立地存在，各有“分工”，又能“合作”共同维持 电脑的正常运行。
— 5—
01
认识笔记本电脑的内部结构
随着CPU主频的提高，出现了专门用于笔记本电脑的CPU——移动 CPU，在追求性能的同时，也追求低热量和低耗电。由于集成了独特的 电源管理技术和采用了更高的微米精度，移动CPU的制造工艺一般比同 时代台式机的CPU更为先进。
— 6—
01
认识笔记本电脑的内部结构
显卡是插进或集成在主板中的小型电路板，是笔记本电脑硬件系统中负 责显示的重要组成部分。显卡可以存储正在处理而未被显示的屏幕图像。 显卡性能的好坏直接关系到电脑进行快速的动作游戏、三维建模和图形 密集型应用的流畅度。
— 7—
01
认识笔记本电脑的内部结构
笔记本电脑的内存采用优良的组件和先进的工艺，和台式机内存相比， 具有小巧、容量大、速度快、耗电低以及散热性好等特点。 笔记本电脑的内存一般采用SO-DIMM接口，根据内存的工作方式，可 以将笔记本内存分为DDR2 SDRAM、DDR3 SDRAM和DDR4 SDRAM，其中DDR3 SDRAM内存条为目前主流的笔记本电脑内存。
— 8—
01
认识笔记本电脑的内部结构
笔记本电脑的光驱和台式电脑的光驱在工作原理上是基本相同的，但由 于笔记本电脑的结构特殊，导致它们之间有许多不同之处。笔记本电脑 的光驱有体积小、功耗低、支持热插拔以及噪声大等特点。 根据光驱的不同用途，可以将笔记本电脑的光驱分为DVD光驱、 COMBO光驱、DVD刻录机以及外置光驱4种
与
认识笔记本电脑内部的结构与接口

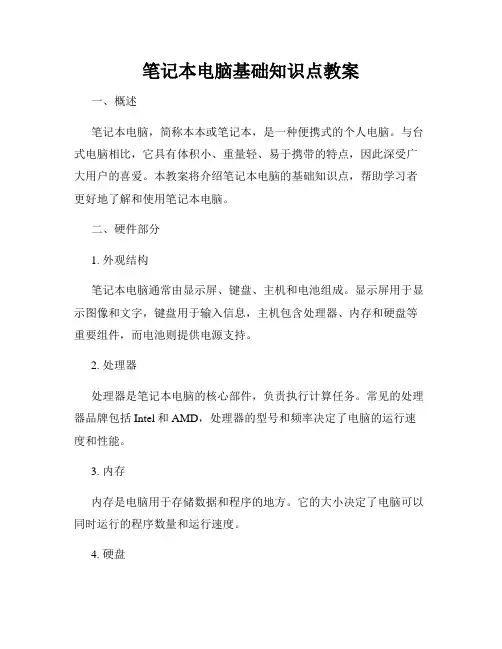

笔记本电脑基础知识点教案
笔记本电脑基础知识点教案一、概述笔记本电脑，简称本本或笔记本，是一种便携式的个人电脑。
与台式电脑相比，它具有体积小、重量轻、易于携带的特点，因此深受广大用户的喜爱。
本教案将介绍笔记本电脑的基础知识点，帮助学习者更好地了解和使用笔记本电脑。
二、硬件部分1. 外观结构笔记本电脑通常由显示屏、键盘、主机和电池组成。
显示屏用于显示图像和文字，键盘用于输入信息，主机包含处理器、内存和硬盘等重要组件，而电池则提供电源支持。
2. 处理器处理器是笔记本电脑的核心部件，负责执行计算任务。
常见的处理器品牌包括Intel和AMD，处理器的型号和频率决定了电脑的运行速度和性能。
3. 内存内存是电脑用于存储数据和程序的地方。
它的大小决定了电脑可以同时运行的程序数量和运行速度。
4. 硬盘硬盘是用于存储电脑中的数据和文件的设备。
它的容量决定了电脑可以存储的文件数量和大小。
5. 显示屏显示屏用于展示电脑中的图像和文字。
常见的显示屏技术包括液晶显示屏和LED显示屏，分辨率决定了显示效果的清晰度。
6. 键盘和触控板键盘用于输入信息，触控板用于控制光标。
键盘布局和按键触感可以根据个人需求进行调整。
7. 电池笔记本电脑的电池提供无线使用的能力。
不同的电池技术和容量决定了电脑的续航时间。
三、软件部分1. 操作系统笔记本电脑通常预装有操作系统，如Windows、macOS或Linux。
操作系统提供电脑的基本功能，包括文件管理、多任务处理和硬件驱动等。
2. 应用程序应用程序是用于完成各种任务的软件工具。
常见的应用程序包括文字处理软件、电子表格软件、图形设计软件和网页浏览器等。
3. 驱动程序驱动程序是用于使硬件设备与操作系统和应用程序正常通信的软件。
当新设备连接到笔记本电脑时，可能需要安装相应的驱动程序。
四、基本操作1. 开机和关机按下电源按钮可开机，使用操作系统的关机按钮可关机。
在关机前应保存所有文件，以免数据丢失。
2. 文件管理操作系统提供了文件管理工具，用于创建、复制、移动和删除文件。
笔记本电脑知识(内部资料)教学提纲
染及 2D 和 3D 图形的显示性能就越高。显存有 SDR（单倍数据率）或 DDR（双倍数据率） 两种形式。DDR 显存的带宽是 SDR 显存带宽的两倍。在显卡的描述中，显存的大小列于首位。
ATI
着重画面质量，功耗低，发热量小（主流）
ATIRADEONXPRESS200M芯片组
为了笔记本电脑运行更加稳定、安全，笔者还是建议大家使用两根频率、容量相同的内存， 并且最好为同一品牌。
笔记本电脑知识（内部资料）
内存篇
你能自己安装内存吗？ 绝大多数笔记本电脑都会在电脑背面有个专门用来升级内存的小门，如果你的
笔记本是那种非常密集整合型的，或者非标准B4/B5大小的，很有可能就会没有这 种设计，除此以外，笔记本电脑的内存也未必千篇一律都是统一规格的SO-DIMM， 有些厂商，如SONY的笔记本会使用特殊规格的内存条，这种内存条购买起来非常 复杂，而且更加昂贵，选购时务必要注意小心。
NVIDIA集成显卡：GF7000
·NVIDIA 独立显卡： NVIDIA GeForce Go 7300 NVIDIA GeForce Go 7400 ·NVIDIA GeForce Go 8400 ·NVIDIA GeForce Go 8600 ·NVIDIA GeForce Go 8700 ·NVIDIA GeForce Go9200 NVIDIA GeForce Go9300
目前在笔记本电脑上支持双通道的芯片组有： Intel910GML／915PM／915GM芯片组，这几 款芯片组，支持DDR/DDR2两种内存规格，但 只有DDR2内存才能激活双通道。
ATIIGP9000／9100芯片组 由于AMD将内存控制器集成在处理器上，因此 在AMD平台上能否激活双通道取决于两个因素： 处理器是否支持双通道；芯片组是否支持双通 道。
笔记本电脑技术培训资料
总结
二级维修是理论和实际的最完美结合 讨论
40
3
这是计算机的高速处理部分，它包括了我们通常说的AGP BUS 和HOST BUS。64位数据线，32位地址线。 北桥的作用主要是处理高速设备。包括显卡，内存和CUP. SIS M650是集成显卡的笔记本专用北桥芯片，只要是北桥集成 显卡，显存肯定是共享内存的。出现花屏等显示不良要考虑到 内存是否有故障。
6. 网络问题维修方法
网络故障 （LAN&MODEM)
更换MODEM
OK
(LAN)模块
修复
N G
影响网络的部件：
更换MODEM
OK
MODEM(LAN)模块、
(LAN)接口
接口及线、主板等
N
G
OK
更换M/B
N G
OK
逐一排除其他部件
23
7. 存储设备维修方法
CD-ROM、HDD FDD不良
OK
更换本体
N G
更换CPU RAM
N G
OK OK
修复
裸板测试
OK 逐一安装法排除故障
NG
17
2. 不加电维修方法
不加电
OK
更换电源适配器
修复
影响不加电的部件： SW/B、DC/DC、M/B 等。
N G
OK
更换开关板
N G
更换电源板
OK
或主板
N G
OK
逐一排除其他部件
18
3. 死机维修方法
死机
OK
更换内存
12
图解16位ISA总线 地址线
BIOS芯片 数据线
13
总结
回顾所学的内容 指出应用所学内容的方法 要求记住笔记本主板框架图 讨论
1-1笔记本各部分组成
笔记本各部件的组成
• 笔记本电脑的主板
笔记本各部件的组成
• • 主板工作原理： 主板的主要芯片组由North Bridge(北桥)芯片和South Bridge(南桥)芯片组 成。北桥是CPU 与外部设备之间的联系纽带，PCI-E 、DDRAM 、PCI 插槽 和南桥等设备通过不同的总线与它相连。北桥的功能已越来越强、速度越来
笔记本各部件的组成
• 光驱 • 工作原理： • 激光头读取盘片上的数据时，从激光发生器发出的激光透过半反射棱 镜，汇聚在物镜上，物镜将激光聚焦成为极其细小的光点并打到光盘 上。此时，光盘上的反射物质就会将照射过来的光线反射回去，透过 物镜，再照射到半反射棱镜上。此时，由于棱镜是半反射结构，因此 不会让光束完全穿透它并回到激光发生器上，而是经过反射，穿过透 镜，到达了光电二极管上面。由于光盘表面是以突起不平的点来记录 数据，所以反射回来的光线就会射向不同的方向。人们将射向不同方 向的信号定义为“0”或者“1”，发光二极管接受到的是那些以“0”， “1”排列的数据，并最终将它们解析成为我们所需要的数据。
笔记本的工作原理
内容：笔记本各部件的组成及工作原理简介
制作人:刘坤
日期：2009.03
笔记本各部件的组成
• LENOVO ThinkPad X300 笔记本电脑 • 可见部分：
指点杆鼠标 指纹识别 触摸板鼠标 摄像头 显示屏 键盘
光驱 外壳
笔记本各部件的组成
• CPU • CPU的工作原理其实很简单,它的内部元件主要包括：控制单元，逻辑 单元，存储单元三大部分。指令由控制单元分配到逻辑运算单元，经 过加工处理后，再送到存储单元里等待应用程序的使用。
笔记本各部件的组成
• 网卡 • 网卡的主要工作原理是整理计算机上发往网线上的数据，并将数据分 解为适当大小的数据包之后向网络上发送出去。 • 有线网卡通过网线传输数据 • 无线局域网网卡通过无线频率的电波传输数据
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
笔记本电脑的组成结
构
笔记本电脑的组成结构
一、外壳：外壳除了美观外向对于台式计算机更起到对于内部器件的保护作
用。
较为流行的外壳材料有：工程塑料、镁铝合金、碳纤维复合材料（碳纤维复合塑料）。
其中碳纤维复合材料的外壳兼有工程塑料的低密度高延展及镁铝合金的刚度与屏蔽性，是较为优秀的外壳材料。
一般硬件供应商所标示的外壳材料是指笔记本电脑的上表面材料，托手部分及底部一般习惯使用工程塑料。
二、液晶屏(lcd)：笔记本电脑从诞生之初就开始使用液晶屏作为其标准输出设备，其分类大致有：stn、薄膜电晶体液晶显示器(tft) 等。
三、处理器：处理器是个人电脑的核心设备，笔记本电脑也不例外。
和台
式计算机不同，笔记本的处理器除了速度等性能指标外还要兼顾功耗。
不但处理器本身便是能耗大户，由于处理器温度升高而升高的笔记本电脑的整体散热系统的能耗也不能忽视。
四、散热系统：笔记本电脑的散热系统由导热设备和散热设备组成，其基
本原理是由导热设备（现在一般使用热管）将热量集中到散热设备（现在一般使用散热片及风扇，也有使用水冷系统的型号）散出。
不为人知的散热设备还有键盘，在敲敲打打之间键盘也将散去大量的热量。
五、定位设备(pointing device)：笔记本电脑一般会在机身上搭载一套定
位设备（相当于台式电脑的鼠标，也有搭载两套定位设备的型号），早期一般使用轨迹球 (trackball)作为定位设备，现在较为流行的是触控板(touchpad)与指点杆(pointing stick)。
六、硬盘：
1、笔记本电脑所使用的硬盘一般是2.5英寸，而台式机为3.5英寸，由于两者的制作工艺技术参数不同，首先，2.5硬盘只是使用一个或两个磁盘进行工作，而3.5的硬盘最多可以装配五个进行工作；另外，由于3.5硬盘的磁盘直径较大，则可以相对提供较大的存储容量；如果只是进行区域密度存储容量比较的话，2.5硬盘的表现也相当令人满意。
笔记本电脑硬盘是笔记本电脑中为数不多的通用部件之一，基本上所有笔记本电脑硬盘都是可以通用的。
2、厚度：但是笔记本电脑硬盘有个台式机硬盘没有的参数，就是厚度，标准的笔记本电脑硬盘有9.5，12.5，17.5mm三种厚度。
9.5mm的硬盘是为超轻超薄
机型设计的，12.5mm的硬盘主要用于厚度较大光软互换和全内置机型，至于17.5mm的硬盘是以前单碟容量较小时的产物，现在已经基本没有机型采用了。
3、转数：笔记本电脑硬盘现在最快的是5400转2m cache，支持dma100（主流型号只有4200转512k cache，支持dma66），但其速度和现在台式机最慢的5400转512k cache硬盘比较起来也相差甚远，由于笔记本电脑硬盘采用的是2.5英寸盘片，即使转速相同时，外圈的线速度也无法和3.5英寸盘片的台式机硬盘相比，笔记本电脑硬盘现在已经是笔记本电脑性能提高最大的瓶颈。
4、接口类型：笔记本电脑硬盘一般采用3种形式和主板相连：用硬盘针脚直接和主板上的插座连接，用特殊的硬盘线和主板相连，或者采用转接口和主板上的插座连接。
不管采用哪种方式，效果都是一样的，只是取决于厂家的设计。
七、电池：
与台式电脑不同，电池不仅是笔记本电脑最重要的组成部件之一，而且在很大程度上决定了它使用的方便性。
对笔记本电脑来说，轻和薄的要求使得对电池
的要求也非同一般。
idc的研究报告显示与重量、显示尺寸、背光等因素相比笔记本电脑的电池使用时间是用户最为关心的问题。
除了电池自身的容量和质量之外，笔记本电脑的电源管理能力也是用户必须考虑的。
目前几乎所有的笔记本电脑都支持acpi电源管理特性，主板的控制芯片组也可以通过控制内存的时钟，将内存设置于低电状态来减少能耗。
intel speedstep技术通过降低处理器速度来延长电池使用时间。
另外一个和电池相关的是电源适配器，最好具有当电池充满后就自动停止充电而仅向主机供电的功能，这样可以有效防止电池过分充电，有利于延长电池的寿命。
同时，一些高端笔记本电脑在电路设计时大量采用低功率的电子元件，其耗电量相对会降低许多。
