通信线路工程施工规范施工单位须严格按照国家、工信部(或原信息产业部或原邮电部)、广电总局颁布的施工规范、规程及安全操作规程、设计文件要求的内容和安徽广电信息网络股份有限公司的有关规定进行施工。
1光缆线路敷设安装1.1施工复测(1)光缆敷设前应按本设计的施工图进行路由复测，标出光缆的具体敷设位置，并丈量出各中继段路由的准确长度。
复测中，对于因外界条件变化而影响光缆安全的局部地段，可进行适当调整和修改。
(2)本工程线路测量以中继段为单位，测量桩号从光缆线路A 端向B端编写。
1.2光缆配盘(1)光缆敷设前应进行合理的配盘，配盘应根据光缆盘长和路由情况考虑，应尽量做到不浪费光缆和减少接头，使光缆接头数量最少，余出光缆最短，应尽量避免短段光缆，短端光缆长度一设计图纸为准。
(2)光缆类型与使用地段应与设计相符。
1.3光缆布放端别本工程机房为A端，光接点为B端。
1.4光缆布放要求光缆布放的过程中及安装后，其所受张力、侧压力、曲率半径等不得超过单盘光缆主要技术性能的要求。
1.5布放光缆最小曲率半径要求光缆敷设安装的最小曲率半径应按表-4的规定执行，其中D为光缆外径。
2光纤及光缆接续2.1光缆接续使用专用光缆接头盒，按照供货方提供的安装手册或说明书进行封装。
光缆接续前，认真检查接头盒附件种类及数量是否齐全，质量是否符合要求。
光缆加强芯在接头盒内有可靠的机械连接，电气绝缘良好。
2.2光缆重叠及预留布放光缆重叠及预留长度见表5o2.3光纤接续采用熔接法，并按相同线序对接，不得接错。
中继段内同一条光纤接头损耗的平均值不得大于O.08dB∕个。
在接头盒内，每侧光缆的余留光纤和余留带松套管光纤各不小于0.8m o如有余留光纤需有醒目的编号，按#1〜#12、#13-#24、#25~#36、#37~#48、#49~#60、#61~#72、#73~#84、#85~#96顺序盘放在自下而上编号的相应容纤盘内。
光纤接头嵌入容纤盘上的槽内，并固定牢靠。
(完整版)通信线路工程施工技术规范(新)
通信线路工程施工技术规范通信线路工程施工技术规范一、施工测量1.各施工班组进场后，根据初步设计为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑选择路由，进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；2.杆路跨越公路、铁路、河流两侧不能设角杆；3.杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路路界10米外立杆，测量时注意与原杆路保持倒杆距离；4.测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉（加辅助线），120米以上两端做门形杆（8米电杆）。
二、打洞、立杆、挖沟1.立杆，附注洞深:7米杆综合土1.5米,软石1.4米,坚石1.2米;8米杆综合土1.6米,软石1.5米,坚石1.3米;9米杆综合土1.7米,软石1.6米,坚石1.4米;10米杆综合土1.8米,软石1.7米,坚石1.5米;2.杆洞土质如为坚石，洞深1.2米，另做石护墩保护；3.立杆应做好相关安全工作；4.立杆人员8-10人；5.准备好立杆工具；6.必须开好马槽、清理杆洞；7.杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；8.角杆杆根必须内移15厘米，杆稍向外偏移25度；9.与高压线交越时，两端杆子在立杆前应先做好穿心地气线；10.杆稍顶是空洞的，必须先用水泥浆堵好；11.跨公路等特殊情况根据地形实际情况配杆。
三、吊线布放、拉线规格及程式1.布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；2.与电力交越时，施工前应先做好防护措施；3.吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米；4.双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动；5.拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气；6.角深在7米以下装7/2.6拉线一条，7米以上装7/2.6拉线两条。
通信光缆线路工程施工技术标准和要求
通信线路工程施工规范架空光缆部分一、路由：1、设计图纸是工程施工的重要依据,它关系到工程预算；材料计划、采购供应、网络规划,在施工中,如无特殊情况,应严格按照设计图纸进行施工.2、在施工中,由于特殊情况不能按照设计图纸进行施工的,可进行原设计变更,设计变更的程序是：施工单位提出变更理由,报监理单位进行审查核实,然后向建设单位上报设计变更,待建设单位同意后方可按照变更后的路由进行施工,较大的变更需要设计单位重新设计,施工单位无权自行改变设计.3、涉及到敷设方式变更的,应由施工单位、监理单位、设计单位共同报建设单位批准.4、需要设计变更的,由施工单位填写设计变更单并绘出变更示意图,一式三份,建设单位、监理单位、施工单位各一份,报建设单位审批.二、路由的勘察、测量、定位：1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护.2、杆距：杆位测量定位时,原则上每50米一档杆,如遇特殊情况,可适当延长和缩短杆距,但一般不得超过45—55米.3施工单位不得任意改变杆距,如遇特殊情况,可与现场监理共同处理.任意加大杆距不合格工程,后果应由施工单位负责.三、立杆：1、电杆洞深表2、立杆前,应对设计路由进行认真复测,反复比较,本着赶路稳固、路由简捷、线路安全、便于维护的原则,测出最佳路由.3、电杆位置立在线路中心线上,其差距左右不应大于5公分,电杆上下垂直,杆根培土牢固.4、角杆应在线路转角点做内移,水泥杆内移值为10—15公分,木杆内移值为20—40公分.5、终端杆树立后,杆稍应向拉线倾斜10—20公分.6、水田地立杆必须要时加盘底,松软地、水田地角杆加盘底、上卡盘距地面40公分,下卡盘距坑底30公分.7、光缆线路在跨越各种道路时,要按照规范标准执行,其中：过铁路时,高度在米以上,过国道、省道时高度应在米以上,过乡间公路时,高度在米以上.8、根据地形起伏,决定电杆程式,尽量使吊线皱与平缓.9、杆路在穿越山区、河滩及流沙地带时,应做护墩保护,护墩规格为：直径80公分,高度100公分地面上下各50公分.10、光缆杆路应尽量避开树木及电力线及其他设施,如无法避开时,应加三线保护套保护,确保光缆安全.11、直线杆、角杆、终端杆、单接杆、品接杆、以及H杆埋深一定要符合电杆洞深表的要求,埋深不够为不合格工程.四、拉线1、拉线距高比为1：1,由于地形限制达不到要求时,最小不得小于1：075.2.双方拉线防风拉线每8挡杆做一处,四方拉线防凌拉线每32挡杆做一处.不得借口群众工作难做而任意扩大杆档数,更不能不做,否则为不合格工程.3、角杆拉线、终端拉线、泄力拉线、四方拉线的顺线拉、均采用7/钢绞线,双方拉线采用7/钢绞线.4、飞线杆和杆距在100—150米以上时,采用人字拉线或三方拉线.5、防风拉线采用180公分地锚铁柄,地锚铁柄出土长度为30公分,其它拉线地锚铁柄长为210公分,地锚铁柄出土长度为30—60公分.6、角杆角深在15米以内可做一条拉线,角深在15米以上做两条拉线.角杆拉线在平分线左右偏差不超过5公分.7、角杆拉线抱箍做在吊线上方10公分处,防风拉线抱箍做在吊线抱箍下方10公分出,四方拉线顺线拉做在吊线抱箍上方15公分处,顶头拉线和吊线同用一个抱箍.8、按照设计要求,拉线上把和中把、吊线接头、终端全部采用缠绕法,其具体规格为：拉线上把、吊线接头、吊线终端为：衬环外缠绕10公分,间隔3公分,再缠绕10公分,最后留10公分余线并绑扎；拉线中把规格为：衬环外缠绕15公分,间隔28公分,再缠绕10公分,最后留10公分余线并绑扎.9、拉线地锚埋深按照杆高相关标准执行,并与电杆形成45度夹角.10、拉线地锚出土点不得偏差5公分,偏差5公分以上为不合格.11、在市区、居民区、乡村内、道路旁以及人畜经常出入的地方,拉线根部采用绝缘警示管保护.12、在直线杆路上,不得任意设置小角杆,逃避做双方拉线而影响杆路质量和美观.五、吊线1、吊线距离：吊线抱箍距离一般为杆顶下移50公分,如遇特殊地形、路口或电力线时可做适当调整,最低不低于距杆顶25公分.2、吊线位置：第一条吊线沿杆路前进方向的左侧架设.3、吊线垂度：冬季施工,吊线垂度不应大于13公分.夏季施工,吊线垂度不应大于18公分.4、吊线质量：收紧吊线时,吊线不得出现断股、散股等现象,否则应更换吊线.5、仰俯角辅助线：仰角、俯角吊线超过水平线20度时,应做仰角、俯角辅助线.6、辅助吊线：杆距超过100—150米以上时,应做辅助吊线.辅吊与主吊间隔为40公分.每当20米与主吊线固定一处,并要求垂度一致.六、防雷、防强电1、吊线在机房终端杆前3米处用大号蛋型隔电子做电气断开.吊线接头处用中号柱型隔电子做电气断开,一般距离为2公里,最长不得超过公里.基站前第二颗杆做吊线装置.2、避雷线：在有各种拉线处必做,其规格为：用镀锌铁线.高出杆顶10公分,在距杆顶10公分处和抱箍距杆顶中间绑扎两处.下端固定在抱箍内,并与拉线缠绕5圈,要求接触良好.3、直埋式地线：光缆线路在跨越10KV电力时,用镀锌铁线从电杆中心穿过,电杆底端余留1米并连接接地体,电杆顶端将避雷线折下,用吊线夹板固定在吊线上.4、总接地：在终端杆前一个杆上做总接地,其具体做法为：用4×4×4mm镀锌扁铁与杆路垂直开沟,深度约1米,扁铁长度米,3跟间隙2米打入地下,用扁铁焊接在一起,在电杆底端外延6米,深米,与接地体焊接牢固.5、光缆在机房终端时,加强芯与ODF架地线孔做电气连接.6、架空光缆与电力线交越时,加装Ω型绝缘电力保护管保护,保护管应超出电力线宽度每侧2米,并固定牢固,要求整齐美观.七、光缆敷设1、单盘测试：光缆在布放前,应做单盘测试,避免将不合格光缆用在线路上.2、光缆配盘：光缆在布放前,应根据中继段长度、线路地形地貌、河流、障碍等进行统一配盘,避免光缆接头设在不适当位置.光缆在机房、基站前500米处不应设有接头.3、光缆端别：光缆A、B端识别方法为红头、大号、光缆填充芯红绿顺序,顺时针为A端,绿头、小号、光缆填充芯红绿顺序,逆时针为B端.4、光缆端别布放规定：局方、主干、上端基站为A端,分局、分支、下端基站为B端,光缆端别不得放错.5、光缆布防时,角杆角深在5米以内时,光缆沿吊线侧布放,角杆角深超过5米时,一律沿角杆内侧布放.6、光缆布放时按规定操作,要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象,确保光缆布放安全.7、光缆在施工时,其弯曲半径不得小于光缆直径的20倍,余缆圈直径不得小于60公分.8、光缆余留：每10档杆余留5米,光缆接头每端余留15米,光缆进基站终端做余留20—30米,要求各种余留盘留留整齐美观,余缆不得乱放.9、光缆余留架要装设在杆路前进方向的杆前.基站终端余留架要装设在终端杆拉线的反侧.一般余留为上盘留,接头余留为下盘留,不得盘错.10、电杆上的光缆伸缩弯,冬季距吊线为25公分,夏季距吊线为30公分,在距电杆中心50公分处用单芯铁皮线绑扎固定,余弯用直径Φ2公分的纵刨软塑料管保护,其长度为50公分.11、光缆挂钩间距：挂钩距离为47—50公分,一般不得超过50公分,50公分一个挂钩,左右偏差不得超过3公分,要求牢固整齐、美观一致.12、光缆布放后要松紧一致,整齐美观,不得出现蛇形弯,不得损伤光缆外皮.13、光缆沿墙壁墙挂时,一般采用夹板固定吊线,光缆垂直布放时一般采用打拉攀固定吊线和光缆,特殊情况采用塑料卡钉固定.14、电杆编号顺序按A端向B端编排,喷号底端距地面米.15、电杆的喷号按照电信公司要求,20×50公分白底,上喷中国电信、××县、×—×、杆号.16、架空光缆在跨越公路时应设置警示杆和警示牌.17、基站光缆处理：终端杆上应设余留架：终端杆至机房间光缆用吊线固定;终端杆至机房间光缆用塑料管保护；光缆进线孔要封堵严密；光缆进线孔前应留滴水弯,光缆一律不准接触铁塔,不能在机房顶通过和盘放,应沿墙钉固或墙吊.18、架空光缆线路要求为：电杆正、吊线紧、光缆顺、挂钩匀,杆路整齐、美观.19、光缆在上游站和下游站点进线处、光缆接头处挂牌.八、终端、测试1、中继段光缆在基站终端和线路割接前,应向电信公司传输主管部门申请,并制定完善的割接方案,经批准后方可实施.2、光缆成端的顺序为：光缆接头、机房终端、全程测试、线路割接,依次进行.3、光纤衰减测试按两个窗口进行,即1310nm和155nm.测试标准为：接头衰减不大于个；中继段衰减测试中,1310nm不大于km；1550nm不大于km.4、光缆在接头、割接工作完成后,应在接头盒内如实填写纤芯接续信息表.光缆在基站机房终端完成后,应在综合配线柜内如实填写光纤分配表,注明光缆方向/芯数等使用情况.直埋光缆部分一、复测、划线1、按照设计图纸,在挖沟前对光缆路由进行复测、划线.一般要求双线.2、复测、划线要避开危险地段,不能避开时应采取保护措施.二、开槽挖沟1、直埋光缆埋深表2、光缆沟上口宽度为60公分,沟底宽度为30公分,如敷设两条光缆,沟底宽度为40公分.3、光缆沟要求线直、底平、深度符合要求.4、光缆路由跨越公路和河流时,应做钢管保护,钢管规格为Φ80mm镀锌钢管内穿50/60mm塑料管保护,其两端应长出路宽一米.5、光缆路由穿过乡间公路、村庄、果树园、10KV以上电力线等应铺设50/60mm 塑料管保护.6、光缆路由穿过石质、半石质、硬土、灰喳等地段时应垫10公分细土和细沙,然后拆能放缆.7、管道施工严格按照施工规范施工,原则上手孔宽90公分,长120公分,深150公分.管口处必须做喇叭口,喇叭口深度为5—8公分,手孔井内必须抹光.砌井前必须先打垫层,垫层为水泥混泥土,垫层厚度≥10公分,管道深度为120公分,遇有特殊情况,深度无法达到必须监理认可并拍照留档.管道沟必须线直、底平、深度符合要求.回填土必须先回填30公分细土并夯实,在填普通土夯实.三、布放光缆1、光缆在布放前,必须进行单盘测试和配盘,避免将接头设在危险地段.2、布放光缆要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象.3、光缆布放时,应有专人进行捋缆检查,发现问题及时处理.4、光缆布放后,光缆在沟内应呈蛇形弯,避免光缆拉的过紧而影响传输质量.四、回填、标石1、光缆布放后,先用细土回填30公分,然后全程回填,不得将砖头、石块、冻土填入光缆沟内,以免砸坏光缆.2、光缆路由地形差大于80公分以上时,应做护坡保护.3、直埋线路一般每50米埋设一块标石,特殊地段视情况适当增加标石数量.在接头、转弯、过公路、河流两侧、障碍物均应设置标石.4、在光缆接头处要设置监侧标石,按规定引出测试线.5、标石埋深：地下为60公分,地上为40公分.标石要用白底红字正楷字,按中继段A—B端统一编号.6、各种标石符号应规范,直线标石、接头标石、监测标石、转角标石都要一一表明,并标有“地下光缆、不得移动”字样.7、光缆接头处要用水泥板加盖,其规格为：用三块40×60×5公分水泥板,距接头盒30公分上方将接头部位覆盖.8、直埋光缆与架空光缆相连接时,引上管制作方法为：用直径为80公分、长度为3米的钢管,地上米,地下米,内穿3根28/32子管,在距地面40公分,距管口15公分处固定,子管与钢管长度一样.。
通信线路施工规范

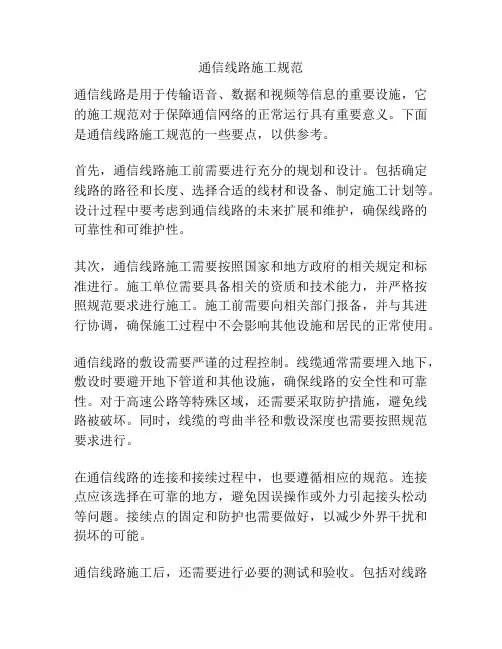

通信线路施工规范通信线路是用于传输语音、数据和视频等信息的重要设施，它的施工规范对于保障通信网络的正常运行具有重要意义。
下面是通信线路施工规范的一些要点，以供参考。
首先，通信线路施工前需要进行充分的规划和设计。
包括确定线路的路径和长度、选择合适的线材和设备、制定施工计划等。
设计过程中要考虑到通信线路的未来扩展和维护，确保线路的可靠性和可维护性。
其次，通信线路施工需要按照国家和地方政府的相关规定和标准进行。
施工单位需要具备相关的资质和技术能力，并严格按照规范要求进行施工。
施工前需要向相关部门报备，并与其进行协调，确保施工过程中不会影响其他设施和居民的正常使用。
通信线路的敷设需要严谨的过程控制。
线缆通常需要埋入地下，敷设时要避开地下管道和其他设施，确保线路的安全性和可靠性。
对于高速公路等特殊区域，还需要采取防护措施，避免线路被破坏。
同时，线缆的弯曲半径和敷设深度也需要按照规范要求进行。
在通信线路的连接和接续过程中，也要遵循相应的规范。
连接点应该选择在可靠的地方，避免因误操作或外力引起接头松动等问题。
接续点的固定和防护也需要做好，以减少外界干扰和损坏的可能。
通信线路施工后，还需要进行必要的测试和验收。
包括对线路的电学参数、光学参数等进行测试，并与设计要求进行对比。
如果出现问题，需要及时找出原因并进行修复，确保线路的质量和性能符合要求。
最后，通信线路的维护也是施工规范的一部分。
施工单位需要制定相应的维护计划，并按照规定的周期进行线路的巡检和保养。
如果线路出现故障，需要及时进行修复和恢复，以保障通信网络的正常使用。
以上是通信线路施工规范的一些要点，对于保障通信网络的正常运行具有重要意义。
在实际施工过程中，还需要根据具体情况和要求进行详细设计和具体操作，以确保通信线路的质量和可靠性。
通信线路工程施工规范
通信线路工程施工规范一、总则1.1 本规范适用于新建、扩建、改建通信线路工程的设计和施工。
1.2 通信线路工程应按照“安全、可靠、先进、经济、环保”的原则进行设计和施工。
1.3 通信线路工程的设计和施工应符合国家相关法律法规、标准和规范的要求。
二、通信线路工程设计2.1 通信线路工程的线路路由应根据地形、地貌、交通、规划等因素综合考虑，力求路由短、工程量小、投资省。
2.2 通信线路工程的光缆、电缆及终端设备的选择应根据工程规模、技术要求、运行维护条件等因素综合考虑，确保工程质量和运行安全。
2.3 通信线路工程的防护措施应根据工程所处的环境、地质条件、气候特点等因素综合考虑，防止线路受到外力破坏和自然因素影响。
2.4 通信线路工程的局站站址选择和建筑要求应根据工程规模、技术要求、运行维护条件等因素综合考虑，确保局站安全和运行稳定。
三、通信线路工程施工3.1 施工前，应认真阅读设计文件，了解工程特点、施工要求和技术标准。
3.2 施工过程中，应严格按照设计文件和施工方案进行，确保工程质量和安全。
3.3 施工过程中，应做好施工记录和验收资料，保证工程的可追溯性和可维护性。
3.4 施工过程中，应遵守国家有关环境保护、安全生产的法律法规，做到文明施工、安全生产。
四、工程验收4.1 工程验收应按照设计文件和施工规范的要求进行，确保工程质量符合设计要求。
4.2 工程验收应包括施工质量验收、设备功能验收、系统性能验收等内容。
4.3 工程验收合格后，应及时办理竣工验收手续，确保工程投入使用。
五、工程维护5.1 工程竣工验收合格后，应及时进行工程维护，确保工程安全、可靠、稳定运行。
5.2 工程维护应包括日常巡检、设备保养、故障处理等内容。
5.3 工程维护过程中，应做好维护记录，对发现的问题及时进行处理。
5.4 工程维护过程中，应根据工程运行情况，及时调整优化工程参数，提高工程性能。
本规范由中华人民共和国工业和信息化部负责解释。
通信架空、管道、直埋光缆线路工程施工规范
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。
在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。
③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。
在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹，保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒，保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。
在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。
在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。
在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。
通信光缆线路施工规范
架空、管道、直埋光缆线路工程施工规范
第一部分架空光缆线路工程施工规范
根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路
1)路由复测
施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2) 立杆
(1) 电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1 规定
的技术数据和偏差应小于-5Omm0勺要求检查洞深。
(一)表1水泥电杆洞深
⑵杆距
电杆间的距离按设计规定，允许士5m偏差，但不得随意加大设
计杆距。
(3)电杆的垂直度
利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
通信线路工程施工规范
通信线路工程施工规范第一章总则第一条为规范通信线路工程施工行为，提高施工质量，确保施工安全，根据相关法律法规、标准及业界惯例，制定本规范。
第二条本规范适用于通信线路工程的施工，包括光缆、电缆等通信线路工程的新建、改造、维护等施工活动。
第三条施工单位在进行通信线路工程施工时，应遵守国家有关法律法规规定，确保施工安全，保护环境，严格控制施工质量。
第四条通信线路工程施工单位应具备相应的施工资质，并按照相关规定设立相应的管理机构，并建立健全的施工管理体系。
第五条施工单位在进行通信线路工程施工前，应编制施工组织设计方案，并报送相关主管部门审批。
第六条通信线路工程施工单位应设立专门的施工机构，制定详细的工程施工方案，明确责任分工，并选派经验丰富的技术人员进行管理。
第七条施工单位应制定相应的施工安全技术措施，确保施工人员安全施工，不得发生安全事故。
第八条通信线路工程施工单位应按照相关规范要求，选用符合要求的材料和设备，确保施工质量。
第九条施工单位应对通信线路工程施工现场进行定期检查，及时发现问题，采取相应措施解决。
第十条施工单位应进行施工记录的管理，做好施工过程的资料整理和档案归档工作。
第十一条有关机构、单位和个人应当积极配合施工单位进行通信线路工程施工，共同维护通信线路工程的正常运行。
第十二条对于违反本规范的通信线路工程施工行为，相关部门将依法给予处罚。
第二章施工前准备第十三条通信线路工程施工单位在施工前，应进行详细的勘测工作，绘制勘测图纸，确定施工范围。
第十四条施工单位应根据施工图纸编制工程施工组织设计方案，确定施工计划和施工进度。
第十五条施工单位应根据工程特点和实际情况制定施工安全技术措施，并编制应急预案。
第十六条施工单位应根据施工需要，提前准备好所需的施工材料、设备和人力。
第十七条施工单位应对施工现场进行拓扑清查，确保施工现场无障碍。
第十八条施工单位应确定好施工现场的进出口，确保施工车辆和人员通行畅通。
