承台钢筋施工技术交底
承台施工技术交底 (总)
施工技术交交底单位编号接底单位日期工程名称承台施工技术交底技术交底内容：一、注意事项：1、6〜10号墩基础施工采用编织袋裝土围堰筑岛。
施工完成后应拆除围堰。
2、桩基础采用瞬态激振时域频域分析法进行检测。
3、6〜12号墩（台）承台底位于软土中，承台底铺设10cm厚碎石垫层。
、承台施工工艺流程:绑扎承台钢筋钢筋加工模板加工支撑承台模板混凝土配合比设计混凝土拌制运输养护、质量评定浇筑承台混凝土1、开挖承台及凿除、清理桩头承台最后一根桩基浇筑7天后可进行基坑开挖，根据现场地质情况采取相应的边坡防护措施：砂层较厚的基坑，底部采用沙袋装土支挡防护，防护高度不小于1m,上部按1:1.5的坡率放坡，放坡不能满足要求的，插打工字钢护桩，护桩连续布置，伸入土层不小于2.5m；—般地段按1:1坡率放坡开挖。
承台采用挖掘机开挖，开挖时注意开挖位置，尽量不要碰到桩头，以免碰弯钢筋，在基坑的四周设置20cm宽水沟，基坑旁开挖一个60*60*60cm的集水井，使基坑的水顺利的流入集水井，然后排出基坑。
桩头凿除时，采取环切工艺，技术人员在桩头上承台底标高以上10cm 位置做出标记，在标识处用切割机绕桩头环向一周切割V型槽,深度3-4cm，注意不得损伤主筋。
使用风镐将桩顶以上钻孔桩钢筋凿出，在桩顶标高以上5〜10cm处水平环向人工凿出4个以上V型槽，相互间距为20〜25cm。
使用钢钎打入各个V型槽中，来回反复敲击钢钎，使混凝土在V型槽处产生一个断裂面，用起重设备将已断裂脱离的桩头吊开。
最后对桩头进行修整，确保桩顶面平整、密实、并与桩轴线垂直，保证桩头嵌入承台10cm。
2、孔桩检测桩基由第三方检桩单位进行检测，现场需安排人员配合。
检桩前需要做如下准备工作：桩基采用瞬态激振时域频域分析（低应变）检测时，均需提前在桩顶位置打磨4个检测点，即在桩中心往外2/3半径处设置3处传感器安装点（3点夹角为1200，在桩基中心设置1处激振点，传感器安装点和激振点要提前打磨光滑，打磨平面直径不小于10cm。
承台钢筋施工技术交底
承台钢筋施⼯技术交底承台钢筋施⼯技术交底1、钢筋的下料及加⼯在钢筋加⼯场进⾏，然后运⾄施⼯场地内。
2、在绑扎承台钢筋前，先进⾏承台的平⾯位置放样，在垫层上标出每根底层钢筋的平⾯位置，准确安放钢筋。
3、竖向增设⼀些Φ28钢筋作为承台钢筋的⽀承筋或采⽤钢管架定位，保证顶层钢筋⽹的标⾼，以免钢筋⽹的变形太⼤。
4、钢筋制安严格按照设计及钢筋制作安装规范施⼯，钢筋制安⼀般规定如下：1）钢筋存放与标识钢筋必须按不同钢种、等级、牌号、规格及⽣产⼚家分批验收，分别堆存，不得混杂，且应设⽴识别标识（相关标识按物设部统⼀标准制作）。
钢筋（含加⼯完毕待安装的钢筋）宜堆置在仓库（棚）内，露天堆置时，应垫离地⾯⾄少30cm并⽤不透⽔蓬布加遮盖。
2）钢筋的进场检验进场的每批钢筋必须对其质量指标进⾏全⾯检查并抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现⾏国家标准《钢筋混凝⼟⽤热轧带肋钢筋》（GB1499）的规定和要求。
检验数量：以同牌号、同炉号、同规格、同交货状态的钢筋，每60吨为⼀批，不⾜60吨也按⼀批计。
3)钢筋的储存、加⼯与安装①钢筋的保护与储存a、钢筋应储存于离地⾯以上0.3m的平台、垫⽊或其它⽀承上,并应保护它不受机械损伤及由于暴露⽽产⽣锈蚀和表⾯破损。
b、当安装时，钢筋应⽆灰尘、有害的锈蚀、松散锈⽪、油漆、油脂、油或其它杂质。
②钢筋的加⼯统⼀在钢筋加⼯场加⼯，从事钢筋加⼯和焊（连）接的操作⼈员必须考试合格，持证上岗。
钢筋正试焊接前，应进⾏现场条件下的焊接性能检验，合格后⽅能正式⽣产（基本程序：由物设部组织，各作业队配合抽取试样送到试验室，并填写原材料试验委托单）。
钢筋焊接接头按批抽取试件做⼒学性能检验，其质量必须符合现⾏⾏业标准《钢筋焊接及验收规程》（JGJ18）的规定和设计要求。
焊接接头的⼒学性能检验以同级别、同规格、同接头形式和同⼀焊⼯完成的每200个接头为⼀批，不⾜200个也按⼀批计。
设计图已标出了箍筋的端部形式，箍筋端部按设计图加⼯即可。
承台施工技术交底
承台施工技术交底一、前言承台是大型桥梁中的一个重要组成部分，其主要作用是支撑桥梁主梁和传递荷载。
承台的施工技术对于桥梁的结构安全和使用寿命具有重要影响。
因此，本文旨在对承台施工技术进行交底，以确保施工过程中的安全和质量。
二、施工准备1.材料准备在施工前，需要检查承台施工所需要的材料是否到位，包括钢筋、混凝土、模板等。
同时应检查材料的质量，确保达到标准要求。
2.地基处理承台需要建立在健康的地基上。
在施工前，需要进行地基处理，包括清理土壤、夯实地基、检查地基是否达到要求等。
3.施工组织设计制定合理的施工计划，确定构筑物的建造顺序、安全措施、人员配置及技术措施等。
三、施工流程承台的施工流程主要包括模板制作、钢筋安装、混凝土浇筑等。
具体流程如下：1.模板制作根据设计图纸制作模板，确保板面水平、结构牢固稳定。
模板应满足混凝土终凝后完好脱离的要求。
2.钢筋加工和安装按照设计要求加工钢筋，并进行预埋处理。
然后按照构筑物钢筋图纸详细规定的加固及连接措施，将钢筋放置到模板上并进行绑扎，确保钢筋的位置和间距满足设计要求。
3.混凝土浇筑在对钢筋进行检查后，开始混凝土浇筑。
浇筑时应注意控制浇筑面的水泥渗漏，搅拌混凝土的质量要求，以及浇筑高度和厚度等。
浇筑完毕后，应进行二次定位和模板调整，以保证混凝土的实际高度和模板要求相符。
4.养护处理混凝土浇筑完成后，必须进行养护。
在混凝土强度达到设计要求之前，需要进行养护处理。
养护时应注意保持环境湿润和温度适宜。
四、质量控制承台的质量直接影响着整个桥梁的安全和使用寿命。
因此，在施工中，应加强质量控制，确保承台的质量。
1.混凝土质量控制混凝土的强度和密实度是保证施工质量的关键因素。
在混凝土投料前，应检查水泥、骨料、砂等材料的质量，保证混凝土制作质量。
在浇筑过程中，应注意控制水灰比和混凝土配合比，并进行质量检测。
2.钢筋质量控制钢筋是承台的骨架，其质量直接影响着承台的承载能力和安全性。
基础承台钢筋技术交底
编号：工程名称 PJOE 管线车间交底日期 年 月 日 施工单位 天津中铁建业集团有限公司蓬莱分公司分项工程名称钢筋交底提要 基础钢筋绑扎交底内容：审核人交底人接受人1：本表由施工单位填写，交底单位与接受交底单位各保存一份。
一、施工准备：1、材料准备1.1成型钢筋：符合配料单的规格、尺寸、形状、数量，并对加工质量进行进场验收。
1.2绑丝：采用22号（火烧丝），焊条HPB300用E43型焊条，HRB400用E50型焊条。
1.3 40mm 厚混凝土垫块，马凳。
2、机具：钢筋钩子、撬棍、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。
3、作业条件： 3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接分别码放。
3.2做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。
二、施工工艺：1、承台、地梁钢筋施工工艺流程：弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上铁钢筋→插入承台钢筋1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线。
并用墨斗弹上墨线。
1.2承台钢筋：1.2.1先铺承台下铁筋。
承台先放下铁封闭箍筋，然后再放下铁南、北向的纵筋钢筋，所有交叉点都要绑扎牢固，保证钢筋不位移。
下铁钢筋绑扎时要全数绑扎，不得漏扣，绑扎承台下铁钢筋时，下层端部弯成90°，平直段长度：10d 。
基础承台钢筋的保护层为50mm 。
1.2.2承台底筋绑扎完后，放混凝土垫块，垫块厚度为40mm ，间距1m ，梅花型放置。
1.2.3绑扎完下铁和地梁钢筋后即安放撑筋，采用16@1500*1500钢筋做成，间距1000mm ，也可采用Φ16-20废钢筋头做成，马凳间距1000mm ，高度890-1800mm 。
1.2.4撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。
1.3基础梁：1.3.1绑扎完承台下铁筋后绑扎地梁钢筋，先穿梁上筋，梁伸入承台42.7d ，在上筋上画出箍筋间距线，套箍筋，箍筋开口在下部，且开口位置相互错开，箍筋套好后按间距排开，箍筋的加密区及做法详见11G101图集。
基础地梁承台钢筋施工技术交底
3、作业条件：
3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。
3.2做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。
二、施工工艺：
1、承台钢筋施工工艺流程：
承台平面位置弹线→弹钢筋位置线→承台钢筋绑扎成型吊装→绑扎地梁钢筋→插入墙体、柱钢筋
6）、在任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均不得小于300mm。
6、钢筋工程的检查与验收
由于钢筋工程是结构施工中最关键一道工序，且施工周期长、技术规范要求严格、劳动强度大，因此要控制好钢筋工程的质量，就必须抓好施工过程质量控制管理工作，钢筋工长和项目质检员密切配合，坚持边绑扎，边检查，随时发现问题，及时纠正、落实，严格落实“三检制度”。以工序质量赢得工程质量。
A、主控项目
1.带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。
2.钢筋的规格、形状、尺寸、数量锚固长度、接头设置必须正确，严格按相关规范及设计文件执行。
B、一般项目
1．缺扣、松扣的数量不得超过绑扣数的10%，且不应集中。
2.弯钩的朝向正确。绑扎接头、搭接长度正确。
3.箍筋的间距数量应符合图纸要求，弯钩角度为135°，弯钩平直长度为10d或75mm最大值。
4）、受力钢筋的接头宜设置在受力较小处，在同一根钢筋上宜少设钢筋接头。钢筋的接头，不应设置在梁端、柱端的箍筋加密范围，当无法避开时应采用满足等强度要求的高质量机械连接接头，且钢筋接头面积百分率不应超过50%。
5）、同一构件中相邻纵向受力钢筋的绑扎搭接接头的位置相互错开。钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度。

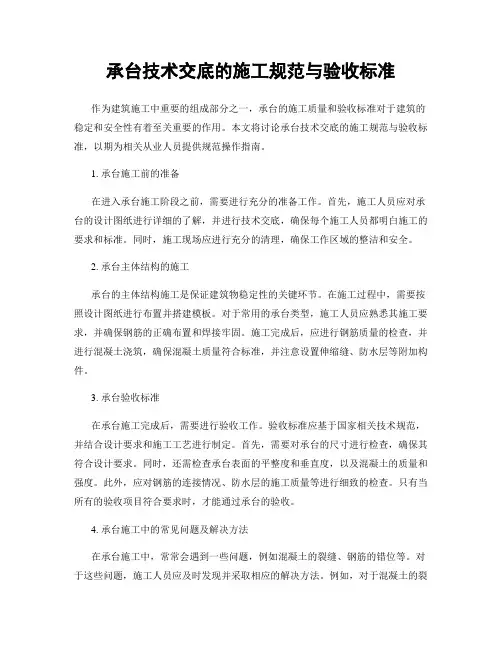

承台技术交底的施工规范与验收标准
承台技术交底的施工规范与验收标准作为建筑施工中重要的组成部分之一，承台的施工质量和验收标准对于建筑的稳定和安全性有着至关重要的作用。
本文将讨论承台技术交底的施工规范与验收标准，以期为相关从业人员提供规范操作指南。
1. 承台施工前的准备在进入承台施工阶段之前，需要进行充分的准备工作。
首先，施工人员应对承台的设计图纸进行详细的了解，并进行技术交底，确保每个施工人员都明白施工的要求和标准。
同时，施工现场应进行充分的清理，确保工作区域的整洁和安全。
2. 承台主体结构的施工承台的主体结构施工是保证建筑物稳定性的关键环节。
在施工过程中，需要按照设计图纸进行布置并搭建模板。
对于常用的承台类型，施工人员应熟悉其施工要求，并确保钢筋的正确布置和焊接牢固。
施工完成后，应进行钢筋质量的检查，并进行混凝土浇筑，确保混凝土质量符合标准，并注意设置伸缩缝、防水层等附加构件。
3. 承台验收标准在承台施工完成后，需要进行验收工作。
验收标准应基于国家相关技术规范，并结合设计要求和施工工艺进行制定。
首先，需要对承台的尺寸进行检查，确保其符合设计要求。
同时，还需检查承台表面的平整度和垂直度，以及混凝土的质量和强度。
此外，应对钢筋的连接情况、防水层的施工质量等进行细致的检查。
只有当所有的验收项目符合要求时，才能通过承台的验收。
4. 承台施工中的常见问题及解决方法在承台施工中，常常会遇到一些问题，例如混凝土的裂缝、钢筋的错位等。
对于这些问题，施工人员应及时发现并采取相应的解决方法。
例如，对于混凝土的裂缝，可以采取增加施工水准度、控制混凝土成分等方法来预防。
对于钢筋的错位，可以采取重新布置和修正的方式进行修复。
同时，还需要定期进行巡视和维护，确保承台的稳定性。
5. 承台技术交底的重要性承台技术交底是施工过程中非常重要的环节。
通过技术交底，可以有效地传递设计要求和施工标准，提高施工人员的操作水平和工作效率。
在技术交底过程中，施工人员应对施工要点和操作规程进行全面的讲解，并确保每个人都理解和掌握了相关知识。
承台钢筋技术交底
编号：第1页共4页
工程名称
工程里程
编制单位
交底时间
交底内容：
一、施工前准备
施工前所有施工技术人员要认真熟悉、核对施工图纸，把设计要求的主要技术参数牢记，充分理解设计意图。如发现设计有误，及时将错误问题反馈到工区工程技术部，并暂停该项施工，待正确设计下发后继续施工。
桩基础桥梁接地设置：在每根桩中应有一根通长接地钢筋，桩中的接地钢筋在承
台中环接，桥墩中有二根接地钢筋一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子（或接地母排）相连，以上接地钢筋均可用桩、承台、桥墩中的结构钢筋。
当结构钢筋的截面不满足 16要求时，可将相邻的二根结构钢筋并接使用，也可局部更换为 16钢筋，使总截面不小于200mm2。接地钢筋间采用搭接焊连接，双面
N6、N7是水平腰筋，直径为12mm螺纹钢，横桥向使用的是N6，顺桥向使用的是N7。N6、N7是未端带90o弯钩的直筋，N6筋总长是1046cm，平直段长度为1036cm，弯钩段长度为5.1cm。N7筋总长是672.6cm，平直段长度是666cm，弯钩段长度为5.1cm。N6、N7均在竖直方向上按20cm间距布置。
交底人
接收人
技术交底书
编号：第2页共4页
工程名称
工程里程
编制单位
接受单位
工程项目
承台钢筋技术交底
交底时间
N5钢筋是直径为16mm的螺纹钢，用在上层钢筋网横向钢筋N4之上，为顺桥向布置，单根N5钢筋全长1030cm，N5筋是一个门形钢筋，顺桥向摆放，竖直部分将两承台中部包裹，水平平直部分长666cm，竖直平直部分长175.2cm，端部弯钩长度为6.8cm，弯钩角度为90o。N5起始位置为，钢筋中心距顺桥向承台边界15cm,按15cm间距布置。
承台施工技术交底
承台施工技术交底一、引言承台作为现代建筑施工中的重要一环，承担着支撑和传递荷载的重要任务。
承台施工技术是确保建筑结构稳定和安全的关键环节。
本文旨在对承台施工技术进行全面的交底，包括施工准备、施工过程、质量控制等方面，以确保施工质量和进度的顺利进行。
二、施工准备1. 施工组织设计：根据设计文件和施工图纸，制定详细的施工组织设计方案，包括施工工序、施工序列、施工工艺、施工机具设备、临时设施等内容。
2. 材料准备：对承台施工所需的材料进行清点和采购，确保材料的质量和数量满足施工要求。
3. 人员组织：根据施工组织设计方案，确定施工人员的岗位职责和任务分配，做好人员的培训和安全教育工作。
三、施工过程1. 承台模板安装：根据设计要求，按照施工图纸进行模板的安装，包括模板的定位和调整、支撑和固定等工作。
2. 钢筋绑扎：按照设计要求和施工图纸进行钢筋的加工和绑扎工作，注意保证钢筋的准确位置和受力性能。
3. 混凝土浇筑：在进行混凝土浇筑前，要确保模板的完好无损和密封，做好防止漏浆和堵塞的工作，控制浇筑厚度和浇筑速度，确保混凝土的浇筑质量。
4. 养护处理：混凝土浇筑完成后，要及时进行养护处理，包括覆盖保湿、喷水养护等工作，以保证混凝土的强度和耐久性。
5. 拆模和验收：混凝土达到设计要求后，要进行拆模和验收工作，确保模板的拆除不会影响承台的稳定性，同时对施工质量进行验收和评估。
四、质量控制1. 施工现场管理：在施工现场要做好安全防护和环境管理，确保施工人员的安全和建筑周围环境的整洁。
2. 工艺控制：严格按照施工工艺要求进行施工，确保每个工序的质量和进度。
3. 检测监控：在施工过程中要进行材料和现场的检测监控，确保施工质量符合设计要求。
4. 施工记录：对施工过程中的关键节点进行记录，包括模板安装、钢筋绑扎、混凝土浇筑等，以备工程验收和质量评估。
五、总结承台施工技术是建筑工程中非常重要的一环，直接关系到建筑的安全和稳定性。
23-承台钢筋下料及加工技术交底
工程名称棉花坪特大桥工程部位承台交底内容：承台钢筋下料及加工技术交底一、交底说明承台钢筋在棉花坪特大桥采用HRB335钢筋，根据承台高度H，主筋分直径20mm和25mm两种，构造筋有直径16mm和12mm两种。
二、施工方法及步骤1、材料进场钢筋在进场前，必须进行检验，检验合格后，方可进场。
材料进场后应存放在仓库或料棚内，不得直接堆放在地面上，必须用方木或其它方法垫起，工地临时保管钢筋时，应选择地势高，地面干燥的场所，根据天气情况，在雨天必要时加盖棚布。
2、加工准备钢筋加工前应清除表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等。
钢筋应平直，无局部折曲。
当钢筋需要调直时，调直后的钢筋表面不应有削弱钢筋截面的伤痕。
3、钢筋下料切割钢筋下料前，首先对《承台钢筋布置图》中各种规格的钢筋长度、数量进行核对，无误后方可进行下料，根据钢筋原材长度与图纸设计长度（见下表）并结合规范要求，在满足设计、规范要求的同时，尽量减少钢筋损耗。
承台钢筋下料表钢筋编号规格根数下料长度(cm)H=2.0m时H=2.5m时H=2.0m时H=2.5m时H=2.0m时H=2.5m时N1 Φ20 Φ25 n1=INT[（A-14）/10+1.5] B+26 B+35.6 N2 Φ20 Φ25 n2=INT[（B-14）/10+1.5] A+26 A+35.6 N3 Φ16 n3=INT[（A-13.6）/15+1.5] B+18.4 B+18.4 N4 Φ16 n4=INT[（B-13.6）/15+1.5] A+18.4 A+18.4工程名称棉花坪特大桥工程部位承台N5 Φ16 n5=INT{[（A-100）/150+0.5]×[（B-100）/75+0.5]}418.2 516N6 Φ12 n6=12 n6=15 2A+2B-31.4 2A+2B-31.4N7 Φ12 n7=INT[（A-13.6）/15+（B-13.6）/15-1] ×2191.4 240.8其中：A—承台顺桥向长度；B—承台横桥向长度；H—承台高度。
承台钢筋绑扎技术交底
承台钢筋绑扎施工技术交底3.调直细钢筋时，应根据钢筋的直径选用调直模和传送压辊。
用调直机调直粗钢筋时，表面伤痕不应使截面面积减少5%以上。
4.调直后的钢筋应平直、无局部曲折，钢筋表面不得有明显擦伤。
2.4钢筋弯制1.所有钢筋的弯折必须在温度＋5℃以上时进行。
2.钢筋必须按图纸所示形状弯折，所有钢筋都应冷弯。
3.弯制钢筋宜从中部开始，逐步弯向两端，弯钩一次成型。
4.弯曲半径必须按图纸所示。
如设计无规定时，应按表进行弯钩及弯折。
（a）受拉热轧光圆钢筋的末端应做180°弯钩，其弯曲直径dm不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段（见图）。
（b）受拉热轧带肋钢筋的末端应采用直角形弯钩，其弯曲半径不得小于钢筋直径的 2.5倍（HRB335）或3.5倍（HRB400），钩端应留有不小于钢筋直径3倍（HRB335）或5倍（HRB400）的直线段（图4.5.6-2）。
半圆形弯钩直角形弯钩（5）钢筋加工的允许偏差和检验方法钢筋加工允许偏差和检验方法应符合TB10424-2010(J 1155-2011)《铁路混凝土工程施工质量验收标准》P.19页表5.3.3《钢筋加工的允许偏差和检验方法》的要求。
TB10424-2010.P.19表5.3.3 基底高程的允许偏差和检验方法序号项目允许偏差（mm）检验方法1 受力钢筋全长±102 弯起钢筋的弯折位置20尺量3 箍筋内净尺寸±33、承台钢筋及预埋钢筋安装3.1承台钢筋定位安装及桩头钢筋处理。
根据测量放样点将承台钢筋专用定位卡具定位，按照卡具位置绑扎钢筋，在承台与桩头钢筋干涉时调整承台钢筋间距（严谨割断钢筋）承台钢筋布置图详见《承台钢筋图》。
（1）底部底层钢筋：采用采用∠50角钢加工钢筋定位卡，垫于承台边线内12cm处。
（2）底部上层钢筋：采用采用∠50角钢加工钢筋定位卡，卡住钢筋端头。
（3）顶部钢筋：与底部钢筋相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录施工单位：
5、承台底层钢筋越过桩头时不得截断。
6、顶层钢筋网安装过程中，应设置必要的措施防止钢筋变形和倾斜。
7、承台钢筋安装完成应注意预埋墩台身钢筋及上部所需预埋件等。
钢筋安装及钢筋保护层厚度允许偏差和检验方法
序号 项 目 允许偏差（mm ）
检验方法
1 受力钢筋排距
±5 尺量两端、中间各1处 2 同一排中受力钢筋间距（基础）
±20 尺量两端、中间各1处
3 分布钢筋间距 ±20 尺量连续3处
4 箍筋间距
±10
尺量连续3处 5
钢筋保护层厚度c （c ≥30mm ）
10
尺量两端、中间各2处
交底人 复核人
施工员
作业班组
作业人员。
