电力系统的电压等级
常见的安全电压等级
常见的安全电压等级
安全电压等级通常根据电气设备和工作环境的特性来确定。
以下是一些常见的安全电压等级：
1.低压（Low Voltage，LV）：
●典型范围：0至1000伏特（V）
●用途：低压电气设备和系统，例如住宅、商业建筑的
电力系统。
2.中压（Medium Voltage，MV）：
●典型范围：1000伏特至35,000伏特（1 kV至35 kV）
●用途：一些工业和商业用途的电力系统，如分布式电
力供应和工业场地。
3.高压（High Voltage，HV）：
●典型范围：35,000伏特至230,000伏特（35 kV至230 kV）
●用途：电网传输和分配，包括城市和区域电力系统。
4.超高压（Extra High Voltage，EHV）：
●典型范围：230,000伏特至1,000,000伏特（230 kV至
1000 kV）
●用途：长距离输电、跨国电力输送。
5.特高压（Ultra High Voltage，UHV）：
●典型范围：1,000,000伏特以上（1000 kV以上）
用途：极远距离、大规模电力输送，例如超长距离跨国输电。
这些电压等级是根据国际上通用的标准来划分的，实际应用中可能会根据地区和特定行业的需求而有所不同。
电气工程和安全标准通常规定了各种电压等级下的设备、绝缘要求和人身安全标准。
电力线路,电压等级
电力线路,电压等级
目前我国电力系统的额定电压等级为：220/380V（0.4 kV）、3kV、6kV、l0kV、35kV、（60kV）、110kV、220kV、330kV、500kV等。
220kV线路，输送距离为200～300km时，可输送功率200～250MW。
110kV线路，输送距离为100km左右时，可输送功率30～60Mw；
35kV架空电力线路，输送距离在50km左右时，一般输送功率为10～20MW；
330 kV输送距离为200~600Km、500 kV输送距离为150~850Km。
送电线路与配电线路区别
送电线路：把发电厂生产的电能经升压变压器输送到电力系统中的降压变压器及用电单位的35kV及以上的高压电力线路，称为送电线路。
配电线路：把发电厂生产的电能直接配给用电单位或由电力系统中的降压变压器配给用电单位电能的10kV及以下电力线路，称为配电线路。
3～10kV线路称高压配电线路；1kV及以下线路称为低压配电线路。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，
用户均为220/380V（0.4 kV）低压系统
根据《城市电力网规定设计规则》规定：
输电网为500 kV、330 kV、220 kV、110kV
高压配电网为110kV、（66kV）
中压配电网为10kV、6 kV
低压配电网为0.4 kV（220V/380V）。
电压高低压标准
电力系统电压等级标准
在电力系统中，电压等级是用来表示系统中的不同电压级别的标识。
电力系统电压等级通常分为高压、中压和低压三个级别。
1.高压：通常指33kV以上的电压等级，如110kV、66kV、33kV等。
这些
电压等级通常用于长距离输电和配电网络中的大容量输电。
2.中压：通常指6kV到33kV之间的电压等级，如22kV、11kV、4kV等。
这些电压等级通常用于区域输电和配电网络中的中容量输电。
3.低压：通常指220V到400V之间的电压等级，如200V、380V等。
这些
电压等级通常用于家庭、商业和工业设施中的电力消耗。
额定电压
额定电压是指在正常工作条件下，电力设备能够安全运行的电压上限或下限。
在电力设备的制造过程中，通常会根据设备的额定电压来设计和制造设备。
最高运行电压
最高运行电压是指在正常工作条件下，电力设备能够安全运行的最高电压。
在电力设备的运行过程中，设备的电压应该保持在最高运行电压以下，以避免设备过热或损坏。
最低运行电压
最低运行电压是指在正常工作条件下，电力设备能够安全运行的最低电压。
在电力设备的运行过程中，设备的电压应该保持在最低运行电压以上，以避免设备无法正常启动或运行。
过电压
过电压是指电力设备在运行过程中出现的超过其额定电压的电压。
过电压可能会导致设备过热或损坏，因此需要采取措施来限制过电压的产生。
欠电压
欠电压是指电力设备在运行过程中出现的低于其额定电压的电压。
欠电压可能会导致设备无法正常启动或运行，因此需要采取措施来提高欠电压的值。
简述电压等级的分类
简述电压等级的分类
电压等级是基于电力系统中所使用的交流电压规定的一种分类方法。
其分类方法通常基于国际电气工程联盟（IEC）或其他组织制定的标准，具体分类如下：
1.低压（LV）：低于1000V的交流电压，一般指消费者家庭和工业用电的电压等级。
2.中压（MV）：1000V至35kV之间的交流电压，主要用于供应市政园区和高层建筑等场所。
3.高压（HV）：35kV至230kV之间的交流电压，主要用于输电网和发电厂间的电力传输。
4.超高压（UHV）：230kV以上的交流电压，主要用于跨国传输、长距离传输和大型发电厂。
5.特高压（EHV）：通常指大于500kV的交流电压，由于能力过于强大，一般不在电力系统中使用。
这些电压等级的分类在不同国家和地区可能会存在差异，但是大多数国家都会遵循类似的分类方法，并基于各自的电力系统需求进行调整。

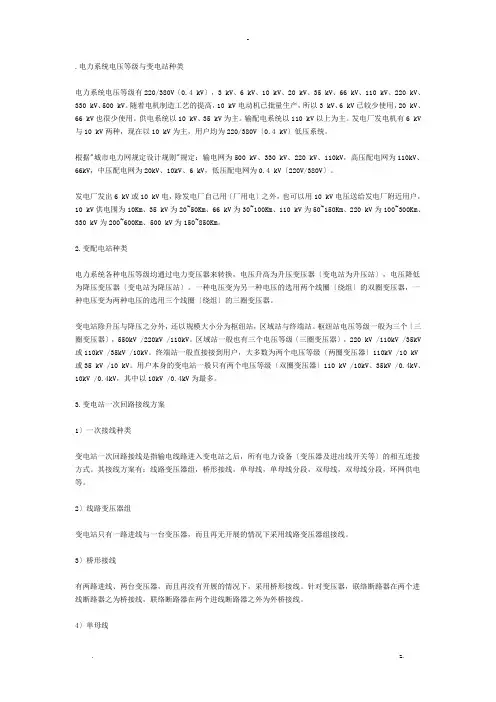

电力系统电压等级及变电站种类
.电力系统电压等级与变电站种类电力系统电压等级有220/380V〔0.4kV〕，3kV、6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV、500kV。
随着电机制造工艺的提高，10kV电动机已批量生产，所以3kV、6kV已较少使用，20kV、66kV也很少使用。
供电系统以10kV、35kV为主。
输配电系统以110kV以上为主。
发电厂发电机有6kV 与10kV两种，现在以10kV为主，用户均为220/380V〔0.4kV〕低压系统。
根据"城市电力网规定设计规则"规定：输电网为500kV、330kV、220kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6kV，低压配电网为0.4kV〔220V/380V〕。
发电厂发出6kV或10kV电，除发电厂自己用〔厂用电〕之外，也可以用10kV电压送给发电厂附近用户，10kV供电围为10Km、35kV为20~50Km、66kV为30~100Km、110kV为50~150Km、220kV为100~300Km、330kV为200~600Km、500kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器〔变电站为升压站〕，电压降低为降压变压器〔变电站为降压站〕。
一种电压变为另一种电压的选用两个线圈〔绕组〕的双圈变压器，一种电压变为两种电压的选用三个线圈〔绕组〕的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个〔三圈变压器〕，550kV/220kV/110kV。
区域站一般也有三个电压等级〔三圈变压器〕，220kV/110kV/35kV 或110kV/35kV/10kV。
终端站一般直接接到用户，大多数为两个电压等级〔两圈变压器〕110kV/10kV 或35kV/10kV。
用户本身的变电站一般只有两个电压等级〔双圈变压器〕110kV/10kV、35kV/0.4kV、10kV/0.4kV，其中以10kV/0.4kV为最多。
常见的电压等级
常见的电压等级
电压等级是电力系统中用于传输、分配和使用电能的电压大小标准。
电压等级通常以千伏（kV）为单位，不同的应用领域有不同的电压等级标准。
以下是一些常见的电压等级：
1.低压（LV）：
•交流电：230V（单相）/ 400V（三相），50Hz或60Hz。
•直流电：一般低于1000V。
2.中压（MV）：
• 3 kV、6 kV、10 kV、15 kV、20 kV等。
•一般用于分配电能到城市、工业区域。
3.高压（HV）：
•35 kV、66 kV、110 kV、132 kV、220 kV、330 kV等。
•用于电力输送和分布，连接发电厂、变电站和大型工业用户。
4.超高压（UHV）：
•500 kV及以上。
•主要用于超长距离的电力输送，以减小输电损耗。
5.特高压直流（UHVDC）：
•数百千伏，通常在800 kV、±1100 kV等。
•用于超远距离、大容量的电力输送。
这些电压等级是一般性的分类，实际应用中可能还会有一些中间的电压等级。
不同国家和地区的电力系统标准可能有所不同。
电力系
统中的电压等级的选择取决于输电距离、负荷需求、经济性和技术可行性等因素。
电力系统电压等级
电力系统电压等级有220/380V 0.4 kV 3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高 10 kV电动机已批量生产 所以3 kV、6 kV已较少使用 20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种 现在以10 kV为主用户根据《城市电力网规定设计规则》规定输电网为500 kV、330 kV、220 kV、110kV 高压配电网为110kV、66kV 中压配电网为20kV、10kV、6 kV 低压配电网为0.4 kV 220V/380V均为220/380V 0.4 kV 低压系统发电厂发出6 kV或10 kV电 除发电厂自己用 厂用电 之外 也可以用10 kV电压送给发电厂附近用户 10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV 为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
变电站的分类有如下几种：1.按照变电站在电力系统中的地位和作用可划分(1)系统枢纽变电站：枢纽变电站位于电力系统的枢纽点，它的电压是系统最高输电电压，目前电压等级有220kV、330kV(仅西北电网)和500kV，枢纽变电站连成环网，全站停电后，将引起系统解列，甚至整个系统瘫痪，因此对枢纽变电站的可靠性要求较高。
枢纽变电站主变压器容量大，供电范围广。
(2)地区一次变电站：地区一次变电站位于地区网络的枢纽点，是与输电主网相连的地区受电端变电站，任务是直接从主网受电，向本供电区域供电。
全站停电后，可引起地区电网瓦解，影响整个区域供电。
电压等级一般采用220kV或330kV。
电网电压等级
电网电压等级电力系统电压等级有220/380v（0.4kv），3kv、6kv、10kv、20kv、35kv、66kv、110kv、220kv、330kv、500kv。
随着电机制造工艺的提高，10kv电动机已批量生产，所以3kv、6kv已较少使用，20kv、66kv也很少使用。
供电系统以10kv、35kv为主。
输配电系统以110kv以上为主。
发电厂发电机有6kv与10kv两种，现在以10kv为主，用户均为220/380v（0.4kv）低压系统。
根据《城市电力网规定设计规则》规定：输电网为500kv、330kv、220kv、110kv，高压配电网为110kv、66kv，中压配电网为20kv、10kv、6kv，低压配电网为0.4kv（220v/380v）。
发电厂发出6kv或10kv电，除发电厂自己用（厂用电）之外，也可以用10kv电压送给发电厂附近用户，10kv供电范围为10km、35kv 为20~50km、66kv为30~100km、110kv为50~150km、220kv为100~300km、330kv为200~600km、500kv为150~850km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。
一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个（三圈变压器），550kv/220kv/110kv。
区域站一般也有三个电压等级（三圈变压器），220kv/110kv/35kv或110kv/35kv/10kv。
终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kv/10kv或35kv/10kv。
用户本身的变电站一般只有两个电压等级（双圈变压器）110kv/10kv、35kv/0.4kv、10kv/0.4kv，其中以10kv/0.4kv 为最多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统的电压等级
额定电压：各用电设备、发电机、变压器都是按一定标准电压设计和制造的。
当它们运行在标准电压下时，技术、经济性能指标都发挥得最好。
此标准电压就称为~。
一、电力系统的额定电压等级
1、电力系统的额定电压等级（输电线路的额定线电压）
220， kV 3， kV 6， kV 10， kV 35， kV 60， kV 110， kV 220， kV 330， kV 500，
kV 750， kV 1000
一般来说：110kv 以下的电压等级以3倍为级差：10kv 35kv 110kv
110kv 以上的电压等级，则以两倍为级差：110kv 220kv 500kv
按电压等级分类：
低压网：电压等级在1kV 以下；
中压网：1～10kV ；
高压网：高于10kV 、低于330kV ；
超高压网：低于750kV ；
特高压网：1000kV 及以上
确定额定电压等级的考虑因素：
三相功率S 和线电压U 、线电流I 的关系是UI S 3=。
当输送功率一定时，输电电压越高，电流越小，导线等载流部分的截面积越小，投资越小； 但电压越高，对绝缘的要求越高，杆塔、变压器、断路器等绝缘的投资也越大。
所以，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造的角度考虑，线路电压不能任意确定。
规定的标准电压等级过多也不利于电力工业的发展。
2、 发电机、变压器、用电设备的额定电压的确定
1） 用电设备的额定电压=线路额定电压
允许其实际工作电压偏离额定电压%5±
2）线路的额定电压：
指线路的平均电压（Ua+Ub ）/2，
线路首末端电压损耗为10% ；因为用电设备允许的电压波动是±5% ，所以接在始端的
设备，电压最高不会超过5%；接在末端的设备最低不会低于-5% ；
3）发电机的额定电压
总在线路始端，比线路额定电压高5%；3kv的线路发电机电压为3.15kv。
4）变压器的额定电压
一次侧：相当于用电设备
A、直接与发电机相连，额定电压与发电机一致。
B、直接与线路相连，额定电压与线路额定电压相同；
二次侧：相当于电源
A、二次侧位于线路始端，比线路额定电压高5%。
计及自身5%的电压损耗，总共比线
路额定电压高10%。
B、二次侧直接接用电设备（负荷）时，只需考虑自身5%的电压损耗。
二、不同电压等级的适用范围
3kV——工业企业内部采用
500、330、220kV——大电力系统主干线
110kV——中小电力系统的主干线，也用于大电力系统的二次网络。
35kV——大城市或大工业企业内部网络，或农村电网
10kV——最低一级配电电压
输、配电网的划分
输电网：将电能从发电厂输送到负荷中心。
配电网：将电能从负荷中心输送到各级电力用户，起分配电能的作用。
通常电压在220kV以下。
可分为高压配电网（35－110kV）、中压配电网（3－10kV）、低压配电网（220－380V）。
主网:指110KV及其以上电压等级的电网，主要起连接区域高压（220KV及以上）电网的作用配电网:指35KV及其以下电压等级的电网，作用是给城市里各个配电站和各类用电负荷供给电源
供电电压： A与部分B、C来自调度其余来自供电电压监测点
供电电压指标主要由各级调度部门和运维检修部门负责，部分单位用户侧电压指标由营销部门负责管理。
供电电压包括A、B、C、D四类监测点电压，
其中A类为带地区供电负荷的变电站10（6）千伏母线电压，
B类为35（66）千伏专线供电和110千伏及以上供电的用户端电压，
C类为35（66）千伏非专线供电的和10（6）千伏供电的用户端电压，
D类为380/220伏低压网络和用户端的电压。
目前，A类电压数据主要省级调度技术支持系统管理；
B、C类电压数据部分省级调度技术支持系统管理，部分由省级用电信息采集系统
管理；
D类电压数据部分由省级用电信息采集系统管理，部分由人工采集方式采集，其在线监测能力相对较差。
