罗茨泵常见故障与排除及拆装方法
如罗茨泵（机械增压泵）机组经运转一段时间后，罗茨泵内产生异常杂音，则可能有以下原因：
1、罗茨泵的启动压力太高，造成泵的机件过热而受损（有些机械增压泵经特殊设计后，也可以在大气压下启动）。
2、在生产工艺中产生的较大的磨耗性粒子进入罗茨泵内部造成机件磨损。
3、泵的安放位置不对，例如：倾斜置放。
泵内的润滑油的油量不适合。
以上各原因均会导致罗茨泵的机件（转子、定子、轴承与齿轮等）精密度变差或受严重污染，从而使罗茨泵在运转中产生异常杂音。
当发现泵在运转中产生异常杂音后，应立即检查泵的启动压力是否符合规定值，可用电流表检查泵电机的输入电流是否合乎额定值，有无异常的高或低。
还应检查泵内润滑油的情况及泵的安放位置是否合适。
发现问题后，要立即采
取相应的措施解决。
罗茨真空泵工作时转子与转子，转子与泵体互相不接触，因此没有直接磨损，但由于间隙很小（通常0.10～0.25 mm），经长期运转后传动齿轮磨损，当齿侧间隙大于转子间最小间隙时，将产生相碰而发生故障，此时则应更换齿
轮。
通常在运转一年则应进行大修一次，检查齿轮及轴承的磨损情况，检查密
封装置，更换密封圈（环），检查转子腐蚀情况，转子结垢情况，泵体内表面腐蚀情况和结垢情况。
清洗测量磨损超出规定尺寸时，应调整间隙或更换零件。
泵的拆装程序如下：
1、放出润滑油及冷却水；
2、拆卸联轴器和电机；。
罗茨泵常见故障现象、产生的原因以及解决方法
原因分析：
1.管道通气能力不够;
2.前级泵抽速下降
解决方法：
1.增大管道通气能力;
2.检修或更换前级泵
故障现象三：电动机过载
原因分析：
1.人口压力过高;
2.转子端面与端盖单面接触;
3.前级泵返油到罗茨泵内
解决方法：
1.延长前级泵抽气时间使之达到入口压力;
罗茨泵常见故障现象、产生的原因以及解决方法。
故障现象一：极限压力达不到
原因分析：
1.管道、系统漏气;
2.前级泵极限压力下;
3.润滑油太脏或型号不对;
4.油封磨损
解决方法：
1.系统检漏;
2.检修或更换前级泵;
3.调换润滑油;
4.调换油封
故障现象二：抽速不足
2.调整转子端面间隙;
3.防返油装置
故障现象四：泵体过热
原因分析：
1.选择的前级泵抽速不够，造成压缩比过大;
2.入口压力过高;
3.冷却不良;
4.齿轮箱润滑油过多;
5.转子与泵壳接触;
6.齿轮、轴承、油封润滑不良
解决方法：
1.重新选用前级泵;
2.延长前级泵抽气时间使之达到人口压力;
2.补充润滑油
3.检查冷却装置;
4.排除部分油量;
5.进行调整与维修;
6.保证油量，检查润滑
故障现象五：声音异常
原因分析：
1.装配不良;
2.导向齿轮与转子位置偏移，使转子相碰;
3.人口压力过高;
4.过载或润滑不良造成对齿轮的损伤;
5.轴承磨损
解决方法：
1.重装;
罗茨真空泵常见故障和处理方法

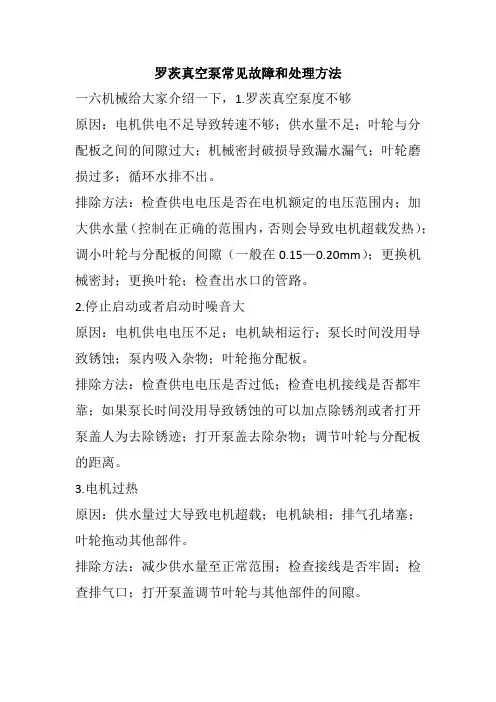

罗茨真空泵常见故障和处理方法
一六机械给大家介绍一下，1.罗茨真空泵度不够
原因：电机供电不足导致转速不够；供水量不足；叶轮与分配板之间的间隙过大；机械密封破损导致漏水漏气；叶轮磨损过多；循环水排不出。
排除方法：检查供电电压是否在电机额定的电压范围内；加大供水量（控制在正确的范围内，否则会导致电机超载发热）；调小叶轮与分配板的间隙（一般在0.15—0.20mm）；更换机械密封；更换叶轮；检查出水口的管路。
2.停止启动或者启动时噪音大
原因：电机供电电压不足；电机缺相运行；泵长时间没用导致锈蚀；泵内吸入杂物；叶轮拖分配板。
排除方法：检查供电电压是否过低；检查电机接线是否都牢靠；如果泵长时间没用导致锈蚀的可以加点除锈剂或者打开泵盖人为去除锈迹；打开泵盖去除杂物；调节叶轮与分配板的距离。
3.电机过热
原因：供水量过大导致电机超载；电机缺相；排气孔堵塞；叶轮拖动其他部件。
排除方法：减少供水量至正常范围；检查接线是否牢固；检查排气口；打开泵盖调节叶轮与其他部件的间隙。
罗茨真空泵常见故障以及解决方法（技术分享）
罗茨真空泵常见故障以及解决方法（技术分享）随着罗茨真空泵应用的日益增多，设备在运行过程中由于受到高温、高压、强腐蚀、气蚀冲刷等恶劣环境的影响，经常出现磨损、腐蚀、泄漏等现象，制约着企业的正常生产，甚至导致火灾、爆炸、污染等严重安全事故。
同时，罗茨泵故障所带来的意外停机停产也影响着生产的效率和产品的质量，加大了企业的成本投入。
那么，罗茨真空泵常出现哪些故障？怎样解决？下面和小编一起来了解一下吧！一、轴承位磨损（一）产生原因传动部位磨损是罗茨泵普遍存在的问题，并且数量较大，损坏频繁，其中包括轴承位、轴承座、轴承室、键槽及螺纹等部位。
传统的补焊机加工方法易造成材质损伤，导致部件变形或断裂，具有较大的局限性;刷镀和喷涂再机加工的方法往往需要外协，不仅修复周期长、费用高，而且因修补的材料还是金属材料，不能从根本上解决造成磨损的原因。
当代最新方法是采用高分子复合材料，其具有超强的粘着力，优异的抗压强度、耐磨性和抗腐蚀性等综合性能。
采用2211F高分子复合修复材料在传动部位磨损尺寸相对较小的情况下可以现场免拆卸修复，既避免机械加工，又无补焊热应力热影响，修复厚度也不受限制。
同时产品所具有的耐磨性及金属材料不具备的退让性，确保修复部位百分百的接触配合，降低设备的冲击震动，避免磨损的可能性，并大大延长设备部件(包括轴承)的使用寿命，为企业节省大量的停机时间，创造巨大的经济价值。
（二）修复步骤1、模具加工：制作标准对开模具2、表面处理：去油、打磨、清洗，确保表面干净、干燥、结实。
3、调和材料：比例准确，调和均匀。
4、涂抹材料：确保粘接、填实及厚度。
5、安装模具：涂刷脱模剂，安装固定，确保多余材料被挤出。
6、脱模：固化后，拆卸模具将多余材料清理干净，材料不可敲击，可通过磨光机、锉刀等工具清除，达到安装要求。
二、腐蚀、冲蚀（一）产生原因金属腐蚀的形态，可分为全面(均匀)腐蚀和局部腐蚀两大类。
前者较均匀的发生在设备的全部表面，后者只是发生在局部。
ZJ-ZJP型罗茨真空泵说明书
JIANG YIN TIANTIAN V ACUUM EQUIPMENT.CO.,LTD.ZJ型 ZJP 型罗茨真空泵安装使用维护手册中华人民共和国江阴天田真空设备制造有限公司地址：中国江阴云亭工业区B区松文头路19号邮编：214422电话: 86-0510-*******销售直线：86-0510-*******传真: 86-0510-*******目录A.安全警告-------------------------------------------------------------------------3B.概述----------------------------------------------------------------------------4C.主要技术参数------------------------------------------------------------------ 6D.安装说明-------------------------------------------------------------------------7E.使用说明-------------------------------------------------------------------------8F.维护检查及产品维修--------------------------------------------------------- 9G.故障原因与消除方法----------------------------------------------------------17H.易损件表-------------------------------------------------------------------------15-------------------------------------------------------- 16A.安全警告1.本产品不能单独使用，必须在配备由本公司专业技术人员推荐的前级真空泵的前提下才可投入使用。
ZJ型罗茨真空泵安装使用、维护保养、常见故障及排除方法
ZJ型罗茨真空泵（安装、使用、维护保养、常见故障及排除方法）一、ZJ型罗茨真空泵安装说明1、安装场所：(1)罗茨真空泵应安装在明亮少尘的建筑物内。
(2)罗茨真空泵的安装环境温度为5–40℃。
(3)罗茨真空泵周围须留充分的余地，便于日常检查，维护保养，拆卸装配。
2、基础工程：(1)中小型泵可与前级泵等安装在同一机架上组成机组后再安装在混凝土基础上，大型泵必须单独安装，浇灌混凝土基础。
(2)根据ZJ型罗茨真空泵的重量和地基的耐压力确定混凝土基础的受压面积和深度。
(3)为了在混凝土中埋进基础螺栓，混凝土基础灌浇时必须根据底基孔位置留出充分的空穴。
(4)基础表面做水平。
3、ZJ型罗茨真空泵安装：(1)按底基孔位置做好木框，将基础螺栓固定在木框上，放入预留孔中，再在预留孔中浇进混凝土，放置数目，待混凝土硬化后取掉木框。
(2)将罗茨真空泵放到基础上，用水平仪校水平，不平部分用金属垫片垫硬，旋紧基础螺栓，用水泥将底面缝隙补满。
4、ZJ型罗茨真空泵管道安装：(1)进出气管道内无任何焊渣、杂质等异物，有足够的通道能力。
(2)罗茨真空泵出口至前级泵进口的连接管道中须安装一段弹性管，减少前级泵振动的影响。
(3)为了缩短预抽时间在一般的系统中，前级泵的入口除与罗茨真空泵的排口连接外，还需装旁通预抽管道及阀门。
带溢流阀罗茨真空泵因为可以在高入口压力下工作，所以可不安装预抽管道及阀门。
(4)为了防止前级泵停止时返油或返水，在前级泵的进口管道上应装有放气阀或逆止阀。
(5)管道连接法兰必须用0形的橡胶密封圈封，并涂上真空考克脂，整个真空系统须密封不漏。
(6)ZJ型罗茨真空泵的冷却水进出处应接管道，并在进水管上装上阀门，调节水量。
5、ZJ型罗茨真空泵电器安装：(1)因ZJ型罗茨真空泵只能在规定的入口压力范围内工作，又当前级泵停止工作时，罗茨真空泵必须同时停止工作。
因此，电器设备必须具有互锁及必要的自动保护。
(2)电动机的接线需使泵的转向符合箭头所指方向。
罗茨真空泵的常见故障及解决办法
的常见故障及解决办法一、泵的抽气量不够，这种故障的出现，使泵未充分发挥它的效能，满足不了工艺需求。
产生这种故障的原因可能是:泵的转速不够;密封不严，在进气管路的连接处或轴封处漏气;泵的转子与转子、转子外圈与泵壳、转子端面与端盖周的间隙过大，气体返流量增大;环境温度或冷却水的温度过高。
处理方法有下列几种:1、若泵的转速不够，而抽气量是与泵的转速成正比，则泵的抽气量就会下降。
这有两种情况:一种情况是泵的转速未配备好，也就是皮带轮的直径不合适(即速比不合适)，可更换皮带轮，改变皮带轮的直径，另一种情况可能是皮带安装不当，未张紧，皮带打滑而降低了转速，这可调节电机位置，使皮带张到一定紧度。
2、查明何处漏气，针对具体情况进行处理。
若连接法兰处漏气，则可能是由于连接螺钉松动，垫圈压破变质或者是法兰面加工不平。
若在轴封处漏气，则有可能是密封皮碗未装正或劈裂，此时则更换皮碗并装正。
若是填料密封的，可将扎进的填料掏出。
更换新的。
但填料的接口必须是斜面而互相搭接服帖。
第一圈的接口必须与第二圈的接口错开，不能在同一位置上。
3、若转子与转子型面间的间隙不均匀，在转一圈中一处间隙大，另一处间隙小，则是由于在装配时，同步齿轮的啮合状况未调整好。
该对同步齿轮之所以做成另一个齿轮的轮毂固定，另一个齿轮的轮毂做成可以调节的，就是因为两转子的外形是共轭曲面，要互相正常啮合，否则就会转不动，即使能转动。
也可能出现在转动中，两转子间的间隙时大时小。
在这种状态下，可将可调齿轮连接轮毂的螺钉拧松并拔出定位销钉，进行调节，使转子的啮合和齿轮的啮合同时达到正常啮合状态，这时各处间隙就均匀了，重新拧紧螺钉，重铰销钉孔并装上销钉定位。
若转子外径与泵壳的间隙某处过大(不会各处都大)，则可拧松端盖与泵壳的连接螺钉，拨出定位销，进行调节，待各处间隙都均匀了，再拧紧螺钉，重铰端盖与泵壳的定位销孔并装上锥销，若转子端面与端盖之间的间隙过大，则可能是由于泵壳与端盖之间的密封垫子太厚，可去下该垫子重新换上薄垫子即可。
罗茨真空泵卡死的原因及应对方法
罗茨真空泵卡死的原因及应对方法
罗茨真空泵有时在启动或运转时突然出现卡死的现象，这时需要对其进行检修操作，避免给罗茨真空泵设备带来更严重的影响
那么导致罗茨真空泵设备卡死的原因是什么？
1、原因：罗茨真空泵温度太高
应对方法：
①被抽气体温度过高。
应让气体冷却后再进入罗茨真空泵泵内
②吸入硬物使罗茨真空泵泵体磨损。
应拆开设备除去硬物，对划伤部件进行修复或更换
③冷却水流不够。
应加大冷却水流量
④装配不当，使转子轴心位移，造成单面磨损。
应拆开罗茨真空泵检查并重新装配
2、原因：弹簧变形或断裂，使旋片受力不均匀而发出冲击声
应对方法：更换弹簧
3、原因：装配不当，造成单面磨损
应对方法：重新装配罗茨真空泵
4、原因：过滤网损坏，金属屑、玻璃屑等落入罗茨真空泵泵内，使运转发生障碍
应对方法：拆泵检查、清除碎屑，修复或更换磨损部件，并装好过滤网
5、原因：罗茨真空泵泵腔内污染严重，导致零件锈蚀
应对方法：将罗茨真空泵拆开请洗，去除锈斑，并换油
6、原因：泵油变成乳浊状。
粘度增大
应对方法：更换新的罗茨真空泵泵油
7、原因：罗茨真空泵泵腔、轴和轴套配合过紧，紧成润滑不良应对方法：重新装配并疏通和调节油路，加强润滑
8、原因：电机有故障而产生噪声
应对方法：检修电机或给轴承加上润滑黄油。
罗茨泵的故障分析及处理
罗茨泵的故障分析及处理[摘要]本文介绍了罗茨泵的故障分析和处理方法，给设备使用厂家的设备维修部门提供了维修参考，指出了罗茨泵故障的关联性。
[关键词] 罗茨泵故障漏油真空度间隙1概述罗茨真空泵简称罗茨泵，又称机械增压泵，是一种旋转式变容真空泵，这种真空获得设备应用非常广泛。
常见的罗茨泵转子由两个8字转子（二叶泵）组成，三叶泵由两个三叶转子组成，性能有所提高。
罗茨泵通常选用水(液)环式真空泵、旋片式真空泵、滑阀式真空泵、往复式真空泵、螺杆真空泵等作为前级泵，可以起到提高抽速和真空度的作用，在医药化工、冶金、照明、造纸、电子、食品等行业得到广泛的应用。
在实际生产过程中，虽然罗茨泵具有效率高、运转维护费用低的优点，但是由于它的自身结构特点和机组配置要求，会出现一些特殊的故障，要求维修人员具备一定的真空设备知识及维修手段，才能得到彻底地解决。
在真空系统发生故障时，切忌立刻拆泵，应根据故障现象具体分析，正确判断故障原因，查找对应的处理方法。
2故障分析及处理2.1漏油漏油分内漏和外漏两种情况。
外漏比较容易判断，主要是输入端的轴封磨损失效，导致润滑油泄露流失，更换油封可解决问题，使用者应该选择设计合理、质量可靠的产品。
内漏是指在油位正常的前提下，润滑油向泵腔进而向系统内漏油，极端情况下出现油箱里的油短期迅速消失的情况。
出现这种情况，首先要检查加油螺塞和放油螺塞是否拧紧，螺塞的密封圈是否失效，油镜及其密封是否破损，齿轮箱盖密封是否完好，轴封是否失效。
因为罗茨泵在运行时油箱内部是真空环境，如果出现上述情况，会造成油箱和外界相通，空气进入油箱，破坏了罗茨泵内部的真空环境，进而通过动密封与泵腔相通，这样，罗茨泵工作时，润滑油被吸入泵腔，通过前级泵排气口排出。
排除了这个问题后，再考虑轴密封是否失效。
通常内部的迷宫式活塞环及活塞环衬套是不会造成内漏的。
2.2真空度降低在正常运行中的罗茨泵机组出现真空度降低的情况，应从罗茨泵本身和整个系统两个方面来考虑。
螺杆泵的常见故障及排除方法（三篇）
螺杆泵的常见故障及排除方法1、泵不吸油故障原因:（1）吸入管路堵塞或漏气；（2）吸入高度超过允许吸入真空高度（3）电动机反转；（4）油料粘度过大；排除方法:（1）检修吸入管路；（2）降低吸入高度；（3）改变电机转向；（4）将油料加温。
2、压力表指针波动大故障原因:（1）吸入管路漏气（2）安全阀没有调好或工作压力过大，使安全阀时开时闭。
排除方法:（1）检修吸入管路；（2）调整安全阀或降低工作压力3、流量下降.故障原因:（1）吸入管路堵塞或漏气；（2）螺杆与泵套磨损；（3）安全阀弹簧太松或阀瓣与阀座不严（4）电动机转速不够。
排除方法:（1）检修吸入管路；（2）磨损严重时应更换零件（3）调整弹簧，研磨阀瓣与阀座；（4）修理或更换电动机4、轴功率急剧增大故障原因:（1）排出管路堵塞；（2）螺杆与泵套严重摩擦；（3）油料粘度太大。
排除方法:（1）停泵清洗管路；（2）检修或更换有关零件；（3）将油料加温5、泵振动大故障原因:（1）泵与电动机不同心；（2）螺杆与泵套不同心或间隙大；（3）泵内有气；（4）安装高度过大泵骨主生气蚀。
排除方法:（1）认真调整同心度；（2）检修调整；（3）检修吸入管路，排除漏气部位；（4）降低安装高度或降低转速6、泵发热故障原因:（1）泵内严重摩擦；（2）机轮密封回油孔堵塞；（3）油温过高排除方法：（1）检修调整螺杆和泵套；（2）疏通回油孔；（3）适当降低油温。
7、机械密封大量漏油故障原因：（1）装配位置不对；（2）密封压兽未压平；（3）动环或静环密封面碰伤；（4）动环或静环密封圈损坏。
排除方法：（1）重新按要求安装；（2）调整密封压盖；（3）研磨密封面或更换新件；（4）更换密封圈。
螺杆泵的常见故障及排除方法（二）螺杆泵是一种常用的离心泵，广泛应用于工业领域。
然而，由于使用条件的各种原因，螺杆泵在工作中常常会出现一些故障。
本文将介绍螺杆泵的常见故障及排除方法。
1. 泵不能启动当螺杆泵无法启动时，可能是由于以下原因导致：(1) 电源问题：检查电源是否正常供电，是否有断电或短路等问题。
罗茨真空泵的拆卸和安装步骤
罗茨真空泵的拆卸和安装步骤罗茨真空泵使用一段时间后，会出现一些故障，我们在检修时要注意查看轴承、油封、机封、皮带等是否损坏，若损坏需及时更换，并做好罗茨泵的安装工作。
1、拆卸及清洗第一步，拆卸三角皮带，拆卸泵进出口管道和伴热蒸汽管线、氮气管线;拆卸地脚螺栓，把真空泵移到检修平台; 第二步，打开泵顶部各级盖板，用塞尺从上盖板处插人测量转子和各级隔板的前后间隙，做好记录;最后，在真空泵上部的整个平面位置用记号笔，做好明显标记以免恢复时出错;标记清楚主动转子和从动转子的前后方位;拆卸真空泵的泵体连接螺栓，逐级从尾端拆卸，同时测量和记录各级隔板之间的纸垫厚度，直到完全解体。
用酒精清洗干净真空泵各部件，结垢的部分可用纱纸清理;转子墙板和隔板拉毛的部分用锉刀修理平整，抛光机打磨光洁。
2、安装步骤准备好需要更换的新转子、滚动轴承、油封、机械密封、调整纸垫;把前后轴承箱墙板上的油封更换好备用。
(1)用长方形框架固定检修平台上，把一级转子的前端隔板放在上面，按照标记放入主动和从动转子，逐级安装泵壳、隔板、级间密封环、调整纸垫以及四角处的圆柱定位销，注意调整纸垫的厚度需要和拆卸时的记录一致，拧紧泵体紧固螺栓。
(2)泵体平放检修台，安装两端隔板处转子的节流环;安装轴承箱内墙板;安装轴承座及轴承。
(3)用塞尺检查各级转子和隔板的前后间隙，要求其符合真空泵的检修手册间隙数据，一般是保证转子和前后隔板的间隙大于所要求的最小值，调整范围在0~+0.10mm。
(4)预装同步齿轮:安装锁紧有键槽的同步齿轮，有圆锥的同步齿轮先用手轻轻压紧即可。
(5)肥两转子角度调整为交叉90°，用塞尺插人第二级两转子之间，固定长轴垂直的转子;用手轻轻盘车另一个转子，感觉松紧前后相当，再把锁紧螺母拧紧在圆锥同步齿轮上;再手动盘车应无卡死现象。
(6)用塞尺检查各级转子间的间隙，在两转子与水平线成±45°位置要作检查;D为两转子的总间隙，一般要求转子在-45°时为D/3，转子在+45°时间隙为2D/3。
