SearchRae 气体检测仪使用说明
气体检测仪使用说明书
SearchRAE 便携式气体检测仪使用说明书
1.概述
SearchRAE 气体检测仪，是为在危险环境中的工作人员设计的，对气体进行连 续检测的仪器。当气体浓度超过预先设定的极限值时，它给出实时检测出的气体浓 度，并进行报警。在出厂前，报警极限已经设定为默认值，并且传感器都预先用标 准浓度的气体进行了校正。
出于安全考虑，本产品只能由专业人士进行操作和维修，在进行操作和维修前必 须完全阅读和理解本手册。
电池套件：
只可使用 RAE 公司的电池配套，配件号为：碱性电池（059-3052-000）/锂电池 （059-3051-000）。该仪器可在存有爆炸气体并且其中氧气含量超过 21%的气氛中进行测 试。其它来源的配件可能会降低本质安全等级。充电过程一定要在确认没有危险的环境中 进行。
CO ：
0-500ppm 0-2000ppm
1ppm 1ppm
注：随着技术发展，上表中部分数据可能会有所变化，恕不另行通知。
1.3 系统工作原理 MOS 传感器工作原理 传感器是一种新型的丝网印刷厚膜金属氧化物半导体传感器，它体积小、功耗
便携式气体检测仪的使用方法[1]简版
![便携式气体检测仪的使用方法[1]简版](https://img.taocdn.com/s3/m/f653b51a4a35eefdc8d376eeaeaad1f346931190.png)
便携式气体检测仪的使用方法便携式气体检测仪的使用方法1. 简介便携式气体检测仪是一种用于检测空气中各种有害气体浓度的设备。
它的小巧便携、操作简单，广泛应用于室内空气质量监测、工业安全环境监测等领域。
2. 使用步骤2.1 准备工作在使用便携式气体检测仪之前，需要进行以下准备工作：- 确认仪器的电量是否充足，必要时充电或更换电池；- 了解要检测的有害气体种类，查找相关的检测参数和标准；- 穿戴合适的防护装备，包括口罩、手套等。
2.2 打开仪器按下仪器上的电源开关，等待仪器启动。
仪器通常需要进行自检过程，显示屏上会显示相关信息。
2.3 设置检测参数根据要检测的有害气体种类，使用仪器上的按钮或菜单设置相关的检测参数，例如测量范围、报警阈值等。
2.4 进行校准便携式气体检测仪的测量结果受环境条件和仪器本身的影响，因此在使用之前需要进行校准。
一般来说，仪器会附带校准盒或标准气体，按照说明书的指引进行校准操作。
2.5 进行检测将仪器靠近待检测区域，确保传感器能够与空气充分接触，然后观察仪器显示屏上的测量结果。
根据设定的报警阈值，仪器会发出声音或显示警告信息。
2.6 记录和分析结果根据检测结果，将数据记录下来，并根据相关的标准或法规进行结果分析。
对于超过安全范围的浓度，需要采取相应的措施，例如通风换气、戴上防护装备等。
3. 注意事项- 在使用便携式气体检测仪时，应遵循相关的安全操作规程，如着装要求、操作注意事项等；- 对于不熟悉的有害气体，应事先了解其性质、危害程度和应急处理方法；- 定期对仪器进行维护和校准，保证其准确性和可靠性；- 注意仪器的工作环境和工作温度范围，避免因环境条件不适导致仪器损坏或误差增大；- 当仪器出现异常或故障时，应及时停止使用并联系维修人员。
4. 总结便携式气体检测仪的使用方法相对简单，但仍需要使用者具备一定的相关知识和技能。
正确使用便携式气体检测仪可以有效保护人员的安全，及早发现和解决空气质量问题，确保工作和生活环境的健康与安全。
气体检测仪使用方法及维护
气体检测仪通过内置的传感器对 气体分子进行识别，将气体分子 转化为电信号进行测量，从而实 现对气体浓度的检测。
种类与特点
种类
根据检测原理和应用领域不同，气体检测仪可分为电化学式、催化燃烧式、红 外式、半导体式等多种类型。
特点
各类气体检测仪具有各自的特点，如电化学式检测仪具有高灵敏度和选择性， 催化燃烧式检测仪适用于可燃性气体的检测，红外式检测仪可实现非接触式测 量等。
在紧急情况下，要保持冷静，按照应急预案进行操作，确保人员安全和设备完好。
05
气体检测仪选购建议
品牌信誉度评估
01
了解品牌在行业内的地位和口碑 ，选择有知名度和良好信誉的品 牌。
02
查询该品牌的历史、资质认证以 及客户评价等信息，确保选购到 可靠的产品。
技术参数对比
对比不同品牌、型号气体检测仪的技 术参数，如检测原理、测量范围、分 辨率、精度等。
在运输过程中，应确保检测仪不受剧烈振动、冲 击和碰撞，以免影响其性能和精度。
对于需要长时间存放的检测仪，应定期通电检查 ，确保其处于正常工作状态。
应急处理措施
在使用气体检测仪时，如遇到气体泄漏等紧急情况，应立即采取应急措施，如关闭 气源、疏散人员等。
同时，要立即将检测仪撤离现场，避免受到损坏或影响使用。
动处理等功能。
高灵敏度
未来的气体检测仪将不仅具备单 一气体检测功能，还将实现多种 气体同时检测、环境参数监测等
多功能。
多功能化
气体检测仪将不断向微型化方向 发展，使得仪器更加便携、易于 携带，方便用户随时随地进行气 体检测。
微型化
提高气体检测仪的灵敏度是未来 发展的重要趋势，高灵敏度的检 测仪能够更快、更准确地检测出 气体浓度变化。
四合一气体检测仪的使用是怎样的呢
四合一气体检测仪的使用是怎样的呢如果你需要在工作环境中检测气体的浓度，可能会用到四合一气体检测仪。
四合一气体检测仪可以检测四种主要气体的浓度：氧气、二氧化碳、一氧化碳和可燃气体。
这些气体有时可以在工作环境中出现，因此使用四合一气体检测仪可以确保安全。
那么，四合一气体检测仪的使用是怎样的呢？下面就来介绍具体的使用步骤和注意事项。
步骤一：通电和预热使用四合一气体检测仪之前，你需要将其开机，并进行预热。
插入电源适配器，然后按下电源键，设备就可以开机。
通常这个设备需要几分钟的预热时间，所以在使用之前你需要确保它已经完成预热。
当屏幕上显示当前气体检测仪正在进行预热时，请耐心等待，不要进行其他操作或检查。
步骤二：选择检测模式和气体类型选择适当的检测模式和气体类型是使用四合一气体检测仪的关键。
你需要在设备上选择检测模式和气体类型。
一些气体检测仪可以同时检测多种气体类型。
根据你的工作需要选择适当的检测模式和气体类型。
步骤三：校准仪器在使用四合一气体检测仪之前，你需要对它进行校准。
你可以通过使用校准气体进行自动或手动校准。
在手动校准之前，请确保你已经了解了检测仪校准的正确步骤。
在自动校准模式下，设备将在极短时间内对检测仪进行校准。
在手动校准时，应使用标准气体，并根据设备的用户手册按照精确的步骤进行校准。
步骤四：检测气体浓度使用四合一气体检测仪可以检测四种主要气体的浓度：氧气、二氧化碳、一氧化碳和可燃气体。
当设备出现浓度警报时，处理危险情况并采取适当的措施。
请注意，在安全气体检测和使用第一次使用检测仪之前，请务必查看设备措施的技术说明，以确保在使用四合一气体检测仪时可以最大程度地保护工作场所、个人和供应链。
注意事项•确保设备已经预热，然后再开始检测。
•确保选择正确的检测模式和气体类型。
•在使用检测仪之前，确保它已校准。
•当工作环境中含有可燃气体、二氧化碳、氧气和一氧化碳时，请使用四合一气体检测仪进行检测并采取适当措施。

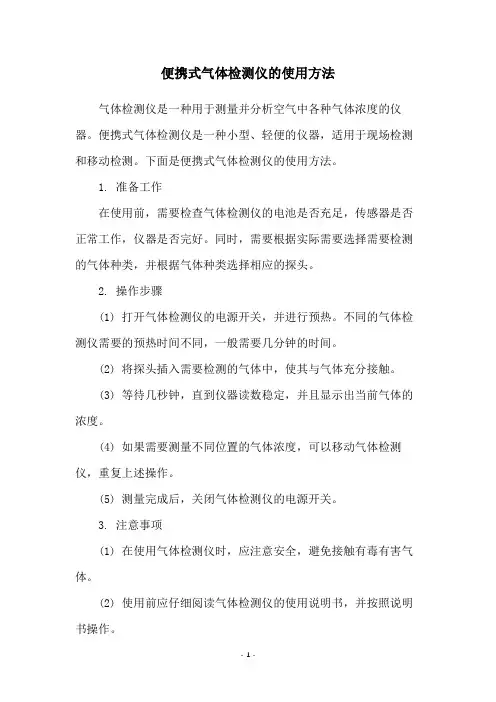

便携式气体检测仪的使用方法
便携式气体检测仪的使用方法
气体检测仪是一种用于测量并分析空气中各种气体浓度的仪器。
便携式气体检测仪是一种小型、轻便的仪器，适用于现场检测和移动检测。
下面是便携式气体检测仪的使用方法。
1. 准备工作
在使用前，需要检查气体检测仪的电池是否充足，传感器是否正常工作，仪器是否完好。
同时，需要根据实际需要选择需要检测的气体种类，并根据气体种类选择相应的探头。
2. 操作步骤
(1) 打开气体检测仪的电源开关，并进行预热。
不同的气体检测仪需要的预热时间不同，一般需要几分钟的时间。
(2) 将探头插入需要检测的气体中，使其与气体充分接触。
(3) 等待几秒钟，直到仪器读数稳定，并且显示出当前气体的浓度。
(4) 如果需要测量不同位置的气体浓度，可以移动气体检测仪，重复上述操作。
(5) 测量完成后，关闭气体检测仪的电源开关。
3. 注意事项
(1) 在使用气体检测仪时，应注意安全，避免接触有毒有害气体。
(2) 使用前应仔细阅读气体检测仪的使用说明书，并按照说明书操作。
(3) 不同的气体检测仪适用于不同种类的气体，应根据实际需要选择检测仪器。
(4) 在使用气体检测仪时，应避免将其暴露在高温、潮湿或易爆环境中，避免损坏仪器。
(5) 气体检测仪需要定期校准，以确保其准确性和可靠性。
以上就是便携式气体检测仪的使用方法，希望对您有所帮助。
SearchRae 气体检测仪使用说明
左功能键
编程模式功能
• ＬＥＬ，ＴＣ，氧气高报，低报，音调设 置
此３个传感器的高报，低报，音调设置跟ＭＯＳ传感器 的设置步骤一样。
编程模式功能
• 记录间隔
主菜单第四个图标为数据记录设置，按 一下左功能键进入，再按一下左功能键 进入记录间隔，此选项可修改ＳＤ卡记 录数据的时间间隔。
左功能键
编程模式功能
开机进入常规模式，按一下右功能键， 仪表会显示当前各传感器的记录值（如 图），此时按左功能键可清除当前数值 。此记录值的类型可修改，详见编程模 式功能中的数据类型。
左功能键
右功能键
仪表具体功能
• 时间日期查看
在峰值查看状态下，按一下右功能键， 仪表会显示当前的时间日期和温度。
右功能键
常规模式功能
编程模式功能
• ＬＥＬ单位
测量参数设置菜单，移动光标至ＬＥＬ 单位，按一下左功能键进入，此选项可 设置ＬＥＬ传感器的读数单位，左功能 键选择，开机／模式键确认。
左功能键
开机／模式键
编程模式功能
• 测量范围
测量参数设置菜单，移动光标至测量范 围，按一下左功能键进入，此选项可修 改传感器测量范围，操作步骤同ＬＥＬ 单位修改。
右功能键
常规模式功能
• 通讯功能
ＬＥＬ测量气修改状态下，按右功能键 可进入通讯模式，此时接上通讯装置， 再按左功能键确定，即可与外部设备通 讯。
左功能键
右功能键
编程模式的开启
常规模式下，同时按住开机 ／模式键和右功能键５秒， 即可进入编程模式。使用右 功能键移动光标，使用左功 能键进入具体设置。
原创力文档是网络服务平台方若您的权利被侵害侵权客服qq
SearchRAE便携式气体检测仪 操作说明
气体检测仪使用说明书
目录1．产品概述..................................................................................................................... 错误！未定义书签。
2．技术指标.. (2)3．安装说明 (3)3．1 安装结构图 (3)3．2 安装位置 (3)3．3 安装方法 (3)3．3．1墙壁式安装 (4)3．3．2管装式安装 (4)4．标定说明..................................................................................................................... 错误！未定义书签。
5．使用注意事项.. (4)6．常见故障及维修 (5)7．质量保证..................................................................................................................... 错误！未定义书签。
8．责任限定..................................................................................................................... 错误！未定义书签。
备注：............................................................................................................................... 错误！未定义书签。
2. 产品特点● LCD液晶屏幕，可实时显示检测器的浓度、状态；●使用数字信号传输，可靠性高；●可通过计算机实现本地监控及远程监控，检测器运行状态数据可永久储存；●使用485通讯协议，可靠性高；●隔爆式设计适用于危险条件1、2区；●防水、防尘的结构设计；3．技术参数表1 技术指标表4．安装说明4.1安装结构图图1 气体检测仪外形结构4.2 安装位置●气体检测仪与释放源的距离室外不宜大于2 m ，室内不宜大于1 m ；室内7.5米半径内至少安装一个气体检测仪；●气体检测仪安装位置宜在气体释放源的最小频率风向的上风侧；●要根据被测气体与空气的比重来确定安装高度；●要根据泄漏点人员出现的频率和停留时间、生产设备的新旧程度来选择安装数量，以期达到最佳的安装效果；●要防止高温热源的辐射，过高的温度会降低传感器的性能和使用寿命；●气体检测仪与可能的泄漏点要保持适当距离如需更具体说明，请参考：《石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999》4.3 安装方法安装形式可以是墙壁固定式或管装式。
气体检测仪的使用方法及注意事项
气体检测仪的使用方法及注意事项
气体检测仪的使用方法及注意事项如下：
使用方法：
1. 开启检测仪器：按下开关按钮或旋转开关将仪器打开。
2. 确保仪器处于正确的工作模式：根据检测需求选择合适的工作模式，如气体类型、测量范围等。
3. 熟悉仪器操作面板：了解仪器的各个按钮和指示器的功能，以便正确操作和读取测量数据。
4. 校准仪器：根据仪器的说明书，进行仪器的校准工作，确保仪器能够准确测量。
5. 放置仪器：将仪器放置在待测气体附近，确保仪器能够接触到待测气体。
6. 等待测量结果：根据仪器的说明书，等待足够的时间，直到测量结果稳定并显示在仪器的屏幕上。
7. 读取和记录测量结果：查看仪器上的屏幕或指示器，记录测量结果以备后续分析和报告。
注意事项：
1. 仪器的使用前需仔细阅读和理解仪器的说明书，熟悉仪器的使用方法和注意事项。
2. 检测仪器需要定期校准和维护，以确保测量结果的准确性和可靠性。
3. 在使用过程中，应避免仪器受到剧烈的碰撞和振动，以免影响仪器的测量精度。
4. 在进行气体测量时，应注意仪器的使用环境，避免温度、湿度等因素对测量结果的干扰。
5. 使用前应检查仪器的电池电量或电源是否充足，确保仪器能够正常工作。
6. 使用过程中应注意个人安全，避免接触有毒、有害气体，遵守相关安全操作规程。
7. 仪器使用完毕后，应存放在干燥、通风良好的地方，避免长时间曝晒或潮湿环境下存放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编程模式功能
日期 时间 温度单位 抽气泵速度 语言 开机零点校准 00/00/00 00:00:00 华氏度 摄氏度 高速 低速 字符输入 字符输入 单选项 单选项 单选项 单选项 设置当前日期 设置当前时间 设置温度单位 设置抽气泵速度 设置菜单语言 设置开机是否进 行零点校准
英语 中文
禁止 允许 全开 仅声报警开 仅光报警开 全关 000秒 000 LEL OXY
常规模式功能
• 记录查看
开机进入常规模式，按一下右功能键， 仪表会显示当前各传感器的记录值（如 图），此时按左功能键可清除当前数值 。此记录值的类型可修改，详见编程模 式功能中的数据类型。
左功能键
右功能键
仪表具体功能
• 时间日期查看
在峰值查看状态下，按一下右功能键， 仪表会显示当前的时间日期和温度。
右功能键
常规模式功能
• 通讯功能
ＬＥＬ测量气修改状态下，按右功能键 可进入通讯模式，此时接上通讯装置， 再按左功能键确定，即可与外部设备通 讯。
左功能键
右功能键
编程模式的开启
常规模式下，同时按住开机 ／模式键和右功能键５秒， 即可进入编程模式。使用右 功能键移动光标，使用左功 能键进入具体设置。
左功能键
编程模式功能
• ＭＯＳ低报
报警点设置菜单，移动光标至ＭＯＳ低 报，按一下下左功能键进入，此功能可 设置ＭＯＳ传感器的低报值。
左功能键
编程模式功能
• ＭＯＳ音调变化
报警点设置菜单，移动光标至ＭＯＳ音 调，按一下下左功能键进入，此功能可 设置ＭＯＳ传感器的读数在到达指定值 时，报警音变得更加急促
编程模式功能
• ＬＥＬ单位
测量参数设置菜单，移动光标至ＬＥＬ 单位，按一下左功能键进入，此选项可 设置ＬＥＬ传感器的读数单位，左功能 键选择，开机／模式键确认。
左功能键
开机／模式键
编程模式功能
• 测量范围
测量参数设置菜单，移动光标至测量范 围，按一下左功能键进入，此选项可修 改传感器测量范围，操作步骤同ＬＥＬ 单位修改。
• 数据类型
数据记录设置菜单，移动光标至数据类 型，按一下左功能键进入，再按一下左 功能键进入记录间隔，此选项可修改Ｓ Ｄ卡记录数据的时间间隔。有最小值， 平均值方式
数据记录设置菜单，移动光标至记录方 式，按一下左功能键进入，再按一下左 功能键进入记录间隔，此选项可修改Ｓ Ｄ卡记录数据的方式。有自动，手动和 单次快照三种方式。
开机状态下，按住开机／模式键２秒， 仪表会进入５秒倒计时（如图），同时 报警灯闪烁，倒计时完成后即关机。
开机／模式键
常规模式功能
开机进入常规模式后，使用开机／模式键 及左右功能键可查看仪器的各项报警值及 使用其他功能，下面详细叙述。
常规模式功能
• 电池电量查看
电量图标 开机状态下，仪表显示屏右上角会出现 电池图标，当这个图标闪烁时，代表电 池电量将用尽，此时进行气体测量时的 读数会不准确，需要马上充电。 开机状态下，按一下左功能键，警报灯 会闪烁，仪表会发出警报音，可以根据 警报灯的亮度，警报音的大小判断电池 电量是否充足。 左功能键
SearchRAE便携式气体检测仪 操作说明
仪表组成
报警灯 照明灯
显示屏
左功能键
右功能键
开机/模式键 照明灯开关键
仪表的开启与关闭
• 开机
按住开机／模式键２秒，仪器会进入 自检状态，仪器如未安装ＳＤ卡或未 打开写保护，则会提示，此时按左功 能键继续即可。 左功能键
开机／模式键
仪表的开启与关闭
• 关机
左功能键
右功能键
编程模式功能
• 新鲜空气标定
主菜单第一个图标为标定设置菜单，按 一下左功能键进入，再按一下左功能键 进入新鲜空气标定。按左功能键选定需 要标定的传感器，按右功能键移动光标， 按开机／模式键确定开始标定。 左功能键
开机／模式键
右功能键
编程模式功能
• ＭＯＳ标准气标定
标定设置菜单，移动光标至ＭＯＳ标准 气标定，按一下左功能键进入，显示当 前标定气的浓度和名称，按右功能键开 始标定，如需更改，按左功能键，可更 改标准气的浓度（如图）。确认标定后 ，将倒计时３０秒，倒计时结束后标定 完毕。
声光报警设置
单选项
设置报警模式
背灯延迟 液晶对比度 大字显示设置
字符输入 字符输入 单选项
设置背光灯时间 设置屏幕对比度 设置常规模式下 大字体的显示内 容
左功能键
右功能键
编程模式功能
• ＬＥＬ标准气标定
标定设置菜单，移动光标至ＬＥＬ标准 气标定，按一下左功能键进入，显示当 前标定气的浓度和名称，按右功能键开 始标定，如需更改，按左功能键，可更 改标准气的种类和浓度，种类更改操作 同常规模式中ＬＥＬ测量气修改的操作 。确认标定后，将倒计时６０秒，倒计 时结束后标定完毕。 左功能键 右功能键
左功能键
编程模式功能
• 现场编号，用户编号
主菜单第五个图标为仪器设定，按一下 左功能键进入，前两个选项为现场编号 和用户编号，可以对仪表探测的现场和 仪表使用人员进行编号定义，方便管理 。
左功能键
编程模式功能
• 仪器设定
此菜单可设置仪器的各项参数，具体设置下表列出
设定功能 现场编号 用户编号 报警模式 用户模式 日期格式 时间格式 显示内容 RAE00001 00000001 自动复位 锁定 基本用户 高级用户 月日年 日月年 年月日 12小时制 24小时制 修改方法 字符输入 字符输入 单选项 单选项 单选项 单选项 含义 现场编号 用户编号 报警条件接触后 停止或继续报警 用户权限设置 设置日期显示格 式 设置时间显示格 式
右功能键
常规模式功能
• ＬＥＬ测量气修改
在时间日期查看状态下，按一下右功能 键，仪表会显示修改ＬＥＬ测量气（如 图），按左功能键进入详细菜单。
左功能键
右功能键
常规模式功能
• ＬＥＬ测量气修改
详细菜单如图，共四项，按右功能键移 动光标。 我的列表：用户选定的常用气体 最近十个：最后选择过的１０种气体 气体库：所有支持的气体 自定义气体：用户可自定义１０种气体
左功能键
开机／模式键
编程模式功能
• 定期标定间隔
测量参数设置菜单，移动光标至测量范 围，按一下左功能键进入，此选项可修 改仪表的标定间隔天数，设定完成后， 当到达设定的天数时，仪表会报警提示 需要标定。
左功能键
编程模式功能
• ＭＯＳ高报
主菜单第三个图标为报警点设置，按一 下左功能键进入，再按一下左功能键进 入ＭＯＳ高报，此功能可设置ＭＯＳ传 感器的高报值。
左功能键
编程模式功能
• ＬＥＬ，ＴＣ，氧气高报，低报，音调设 置
此３个传感器的高报，低报，音调设置跟ＭＯＳ传感器 的设置步骤一样。
编程模式功能
• 记录间隔
主菜单第四个图标为数据记录设置，按 一下左功能键进入，再按一下左功能键 进入记录间隔，此选项可修改ＳＤ卡记 录数据的时间间隔。
左功能键
编程模式功能
编程模式功能
• ＴＣ标准气标定
标定设置菜单，移动光标至ＴＣ标准气标定， 此项操作跟ＬＥＬ传感器标定操作一样。
编程模式功能
• 氧气标准气标定
标定设置菜单，移动光标至ＴＣ标准气标定， 此项操作跟ＭＯＳ传感器标定操作一样。
编程模式功能
• 修改ＬＥＬ标定气，测量气
主菜单第二个图标为测量参数设置，按一下左 功能键进入，菜单前两个选项为ＬＥＬ标定气 和ＬＥＬ测量气，此两项为修改ＬＥＬ传感器 的标定气体和测量气体，操作步骤和常规模式 中ＬＥＬ测量气修改相同。
