【三维设计】人教版高中数学必修2练习：1.2.3空间几何体的直观图(含答案解析)

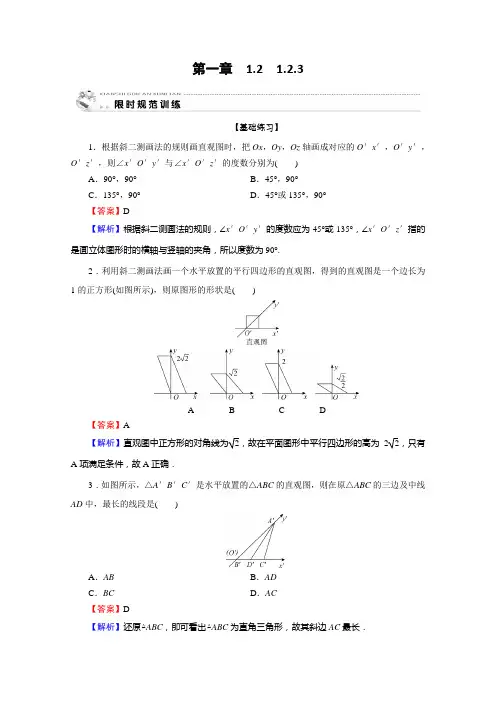

第一章 1.2 1.2.3

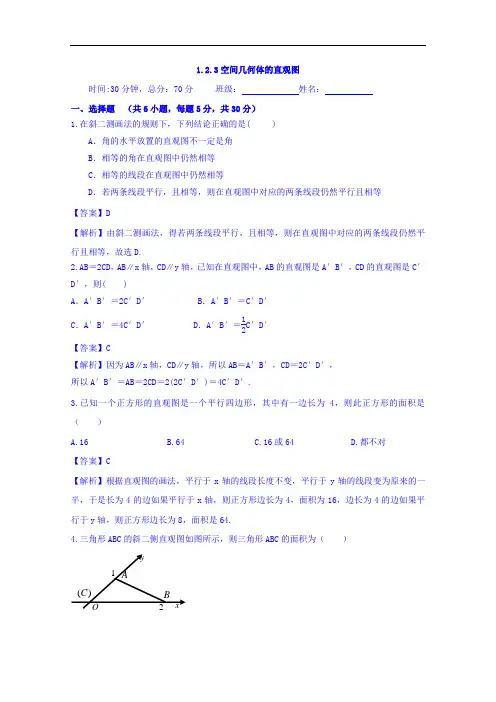

一、选择题

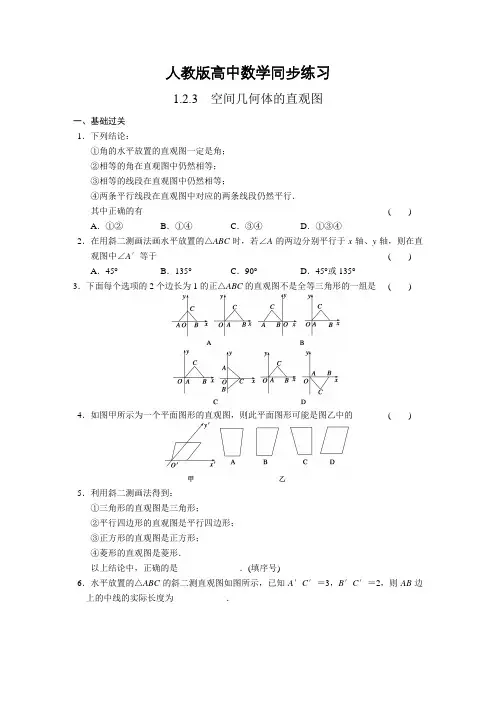

1．如下图所示为某一平面图形的直观图，则此平面图形可能是下图中的()
答案：A
2．水平放置的△ABC，有一边在水平线上，它的斜二测直观图是正三角形A′B′C′，则△ABC是()
A．锐角三角形B．直角三角形
C．钝角三角形D．任意三角形
答案：C
3.如右图所示正方形O′A′B′C′的边长为1 cm，它是水平放置的一个平面图形的直观图，则原图形的周长是()
A．6 cm B．8 cm
C．(2＋32) cm D．(2＋23) cm
答案：B
4.如右图所示的水平放置的三角形的直观图中，D′是△A′B′C′中B′C′边的中点，那么A′B′，A′D′，A′C′三条线段对应原图形中线段AB，AD，AC中()
A．最长的是AB，最短的是AC
B．最长的是AC，最短的是AB
C．最长的是AB，最短的是AD
D ．最长的是AD ，最短的是AC 答案：C
5．已知正三角形ABC 的边长为a ，那么正三角形ABC 的直观图△A ′B ′C ′的面积是( )
A.34a 2 B ．38a 2 C.68
a 2 D ．
616
a 2 答案：D 二、填空题
6.如右图所示，水平放置的△ABC 的斜二测直观图是图中的△A ′B ′C ′，已知A ′C ′＝6，B ′C ′＝4，则AB 边的实际长度是________．
答案：10
7．在如下图所示的平面直角坐标系中，得到的边长为1的正三角形ABC 的直观图不是全等三角形的一组是________．
答案：(3)
8.一个水平放置的平面图形的斜二测直观图是直角梯形ABCD ，如图所示，∠ABC ＝45°，AB ＝AD ＝1，DC ⊥BC ，原平面图形的面积为________．
答案：2＋
2
2
三、解答题
9.如右图所示，△A ′B ′C ′是水平放置的平面图形的斜二测直观图，将其恢复成原图形．
解：画法：(1)如图②，画直角坐标系xOy，在x轴上取OA＝O′A′，即CA＝C′A′；
(2)在图①中，过B′作B′D′∥y′轴，交x′轴于D′.在图②中，在x轴上取OD＝O′D′，过D作DB∥y轴，并使DB＝2D′B′.
(3)连接AB，BC，则△ABC即为△A′B′C′原来的图形，如图②.
10．已知某几何体的三视图如下，请画出它的直观图(单位：cm)．
解：画法：
(1)如图①，画x轴、y轴、z轴，三轴相交于点O，使∠xOy＝45°，∠xOz＝90°.
(2)在x轴上取线段OB＝8 cm，在y轴上取线段OA′＝2 cm，以OB和OA′为邻边作平行四边形OBB′A′.
(3)在z轴上取线段OC＝4 cm，过C分别作x轴、y轴的平行线，并在平行线上分别截取CD＝4 cm，CC′＝2 cm.以CD和CC′为邻边作平行四边形CDD′C′.
(4)连接A′C′，BD，B′D′，并加以整理(去掉辅助线，将被遮挡的部分改为虚线)，就得到该几何体的直观图(如图②)．。
