高空低气压模拟试验箱

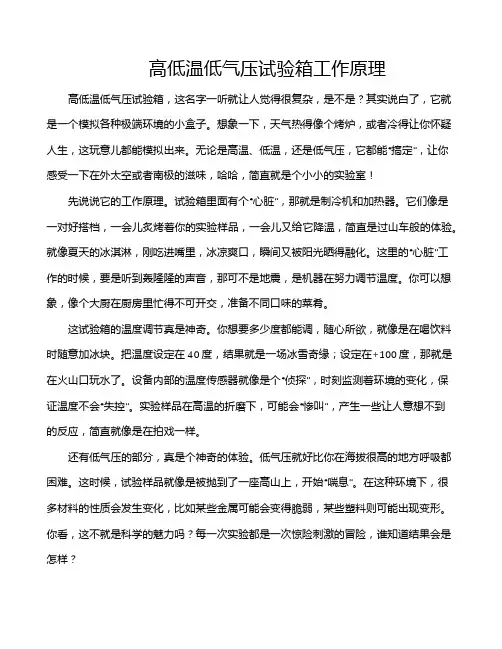

高低温低气压试验箱工作原理
高低温低气压试验箱工作原理高低温低气压试验箱，这名字一听就让人觉得很复杂，是不是？其实说白了，它就是一个模拟各种极端环境的小盒子。
想象一下，天气热得像个烤炉，或者冷得让你怀疑人生，这玩意儿都能模拟出来。
无论是高温、低温，还是低气压，它都能“搞定”，让你感受一下在外太空或者南极的滋味，哈哈，简直就是个小小的实验室！先说说它的工作原理。
试验箱里面有个“心脏”，那就是制冷机和加热器。
它们像是一对好搭档，一会儿炙烤着你的实验样品，一会儿又给它降温，简直是过山车般的体验。
就像夏天的冰淇淋，刚吃进嘴里，冰凉爽口，瞬间又被阳光晒得融化。
这里的“心脏”工作的时候，要是听到轰隆隆的声音，那可不是地震，是机器在努力调节温度。
你可以想象，像个大厨在厨房里忙得不可开交，准备不同口味的菜肴。
这试验箱的温度调节真是神奇。
你想要多少度都能调，随心所欲，就像是在喝饮料时随意加冰块。
把温度设定在40度，结果就是一场冰雪奇缘；设定在+100度，那就是在火山口玩水了。
设备内部的温度传感器就像是个“侦探”，时刻监测着环境的变化，保证温度不会“失控”。
实验样品在高温的折磨下，可能会“惨叫”，产生一些让人意想不到的反应，简直就像是在拍戏一样。
还有低气压的部分，真是个神奇的体验。
低气压就好比你在海拔很高的地方呼吸都困难。
这时候，试验样品就像是被抛到了一座高山上，开始“喘息”。
在这种环境下，很多材料的性质会发生变化，比如某些金属可能会变得脆弱，某些塑料则可能出现变形。
你看，这不就是科学的魅力吗？每一次实验都是一次惊险刺激的冒险，谁知道结果会是怎样？不过，使用高低温低气压试验箱的时候，安全问题是绝对不能忽视的。
就像开车上路，一定要系好安全带，保护好自己和旁边的人。
操作试验箱时，一定要小心翼翼，不然可就像放烟花一样，随时可能会“炸”出点意外。
必须穿上防护服，戴好手套，就像超人变身一样，保护自己不被“恶劣环境”伤害。
这种设备的使用范围可广泛了。
无论是电子产品、材料科学还是航天技术，都少不了它的身影。
408L高低温试验箱方案
电源线孔
位于箱体背面
制冷系统
工作方式
风冷机械压缩单级制冷方式
制冷原理
制冷方法分为蒸气压缩式制冷、吸收式制冷、 蒸气喷射式制冷、气体膨胀式制冷、热电制冷。在上述制冷方法中，蒸气压缩制冷是最经济而且应用最广泛的制冷方式，亦是环境试验设备中最常使用的制冷方式，其原理是利用氟利昂等液体的蒸发潜热从被冷却物体中吸热而实现制冷。（单级制冷循环图）为蒸气压缩式制冷循环过程的示意图。经膨胀阀节流进入蒸发器的液体，从周围物体中吸取蒸发潜热而蒸发，蒸发后变成低温低压气体被制冷压缩机吸入，经压缩机压缩后变成高温高压气体进入水冷或风冷冷凝器，在其中冷却成高压液体，再经膨胀阀进入蒸发器。如此往复循环，从低温处吸热实现制冷，再将热量从高温处释放出来。
保护地线接地电阻小于4Ω
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用
引线孔：φ50mm2个（位于箱体左侧）
样品架：不锈钢样品架2层，承重（均布）:40kg/层
照明灯: 11W/AC220V 1个
移动脚轮：4个
门
单开铰链门（左铰链，右把手），配观察窗、照明灯、窗框、门框防凝露电热装置
控制面板
温度控制器、超温保护设定器、电源开关
配电控制柜
配电板、排风扇
加热器
镍铬合金电热丝式加热器
生物试样的试验或储存
强电磁发射源试样的试验或储存
容积、尺寸和重量
标称内容积
内箱尺寸
外型尺寸
重量
408L
600*800*850mm（W×H×D）
约1100*1200*1700mm（W×H×D）
约210kg

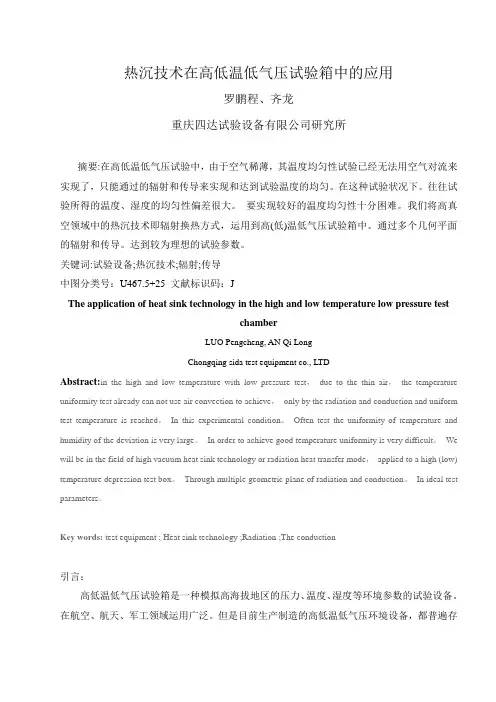

热沉技术在高低温低气压试验箱中的应用
热沉技术在高低温低气压试验箱中的应用罗鹏程、齐龙重庆四达试验设备有限公司研究所摘要:在高低温低气压试验中，由于空气稀薄，其温度均匀性试验已经无法用空气对流来实现了，只能通过的辐射和传导来实现和达到试验温度的均匀。
在这种试验状况下。
往往试验所得的温度、湿度的均匀性偏差很大。
要实现较好的温度均匀性十分困难。
我们将高真空领域中的热沉技术即辐射换热方式，运用到高(低)温低气压试验箱中。
通过多个几何平面的辐射和传导。
达到较为理想的试验参数。
关键词:试验设备;热沉技术;辐射;传导中图分类号：U467.5+25 文献标识码：JThe application of heat sink technology in the high and low temperature low pressure testchamberLUO Pengcheng, AN Qi LongChongqing sida test equipment co., LTDAbstract:in the high and low temperature with low pressure test，due to the thin air，the temperature uniformity test already can not use air convection to achieve，only by the radiation and conduction and uniform test temperature is reached。
In this experimental condition。
Often test the uniformity of temperature and humidity of the deviation is very large。
In order to achieve good temperature uniformity is very difficult。
低气压实验箱操作规程
低气压试验箱操作规程
准备工作：
试验前必须先准备好真空泵，关上进气阀，并检查箱体、气压表及安全阀。
操作步骤：
1.将试验样品连接好导线后放入箱内。
2.连接好抽气管道。
3.关好箱门，并打开真空泵，开始抽气。
4.当气压达到试验大气压时，关上抽气阀。
5.让气压保持试验规定时间。
6.打开进气阀门，让箱内气压回到正常值。
7.打开箱门，取出试验样品。
注意事项：
1.试验时还必须理顺连接导线,防止与箱体短路。
2.抽气时，应不断检查仓门是否漏气，否则应加强
紧固仓门。
拟制审核批准。
高低温湿热试验箱的基本常识
高低温湿热试验箱的基本常识什么是高低温湿热试验箱？高低温湿热试验箱是一种能够模拟各种环境条件的测试设备，广泛应用于电子、仪器、汽车、航天航空等领域中对产品的品质和可靠性进行测试。
高低温湿热试验箱的基本组成一般而言，高低温湿热试验箱由控制系统、加热系统、制冷系统、循环风扇和水箱组成。
其中：•控制系统：控制箱体内温度、湿度、压力等环境参数，并将测试数据记录下来；•加热系统：通过感温元件对试验箱体进行电加热，使其达到所设定温度；•制冷系统：通过制冷循环将试验箱体降温至所设定温度；•循环风扇：将试验箱内的空气进行循环，以实现空气对试验箱内样品的均匀加热或降温；•水箱：用于产生气态水蒸气并调节相对湿度。
适用范围高低温湿热试验箱适用于各种材料、产品或制品的高低温环境和湿热环境相关的实验、测试和检查。
主要包括：•电子和电气产品：如智能手机、电视、空调等；•仪器仪表：如精密仪器、传感器等；•汽车及其零部件：如发动机、轮胎、电子元件等；•航天航空设备：如飞机、卫星、导弹等。
注意事项使用高低温湿热试验箱时，需要注意以下事项：1.安全第一：试验箱运行时要注意避免接触高温表面，防止电流触及人体等安全问题；2.样品存放：样品的放置要遵循制定的试验标准，避免试验箱通风不良导致的样品破裂、爆炸等问题；3.维护保养：定期清理试验箱内部及通道，确保循环风扇的畅通，以保持试验箱的正常运行；4.温度梯度：对于大型试验箱，要注意箱体内各处温度是否均匀。
试验前应进行温度梯度测试，以确定试验箱内的温度控制是否准确。
常见问题1.试验箱能否同时实现高温与湿热测试？一般而言，高低温湿热试验箱可以同时实现高温与湿热的测试。
但在某些情况下，比如气压变化较大时，可能需要单独设置压力试验。
2.试验箱内通风口是否需要关闭？通风口的关闭会影响试验箱内的通风效果和湿度等环境参数的稳定性。
一般而言，需要按照试验标准中的要求进行操作，避免关闭通风口。
3.如何判断试验箱运行是否正常？试验箱运行时需要根据不同产品或材料的试验标准进行设置，仔细检查温度梯度、样品放置和试验过程中的信号记录等，确保试验结果可靠有效。
低气压试验箱标准
低气压试验箱标准低气压试验箱标准一、引言低气压试验箱是一种用于模拟低气压环境的设备，常用于电子产品、航空航天、汽车、家电等行业的研发、生产和质量控制过程中。
本标准旨在规范低气压试验箱的性能要求、测试方法和使用注意事项，以确保箱体的质量和性能稳定可靠。
二、性能要求1. 温度范围：低气压试验箱的工作温度范围应在-40℃至+80℃之间，具体温度范围应根据用户需求进行选择。
2. 湿度范围：低气压试验箱的湿度范围应在10%至98%RH之间，湿度的变化应平稳可调。
3. 气压范围：低气压试验箱的工作气压范围应在10Pa至100KPa之间，具体气压范围应根据用户需求进行选择。
4. 温度均匀性：在箱体内各个位置进行温度测试，温度均匀性差异应小于±1℃。
5. 湿度均匀性：在箱体内各个位置进行湿度测试，湿度均匀性差异应小于±3%RH。
6. 气压均匀性：在箱体内各个位置进行气压测试，气压均匀性差异应小于±3%。
7. 稳定性：低气压试验箱应具备长时间运行的稳定性，稳定性的标准应根据用户需求和设备的使用环境进行确定。
8. 电源电压：低气压试验箱的电源电压应根据用户需求进行选择，一般应满足220V单相电。
三、测试方法1. 温度测试：在不同温度下运行低气压试验箱，通过温度计或温度传感器对温度进行监测和记录。
2. 湿度测试：在不同湿度下运行低气压试验箱，通过湿度计或湿度传感器对湿度进行监测和记录。
3. 气压测试：在不同气压下运行低气压试验箱，通过压力计或压力传感器对气压进行监测和记录。
4. 均匀性测试：将温度、湿度和气压传感器放置在箱体内不同位置进行测试，记录并比对各个位置的数值差异，进行均匀性评估。
5. 稳定性测试：持续运行低气压试验箱一段时间，记录在不同温度、湿度和气压下的稳定性数据，评估其稳定性的能力。
四、使用注意事项1. 在使用低气压试验箱前，应检查设备是否正常运行，包括电源是否接通、通风口是否畅通等。
高低温低气压试验箱工作原理
高低温低气压试验箱工作原理一、真空系统：1.真空系统组成:真空系统是获得真空度和测量控制真空度的组成部分，由真空测量系统和真空获得机组组成2.真空度测量:真空度测量采用压力传感器进行测量该真空规采用压力应变实现真空度测量，测量数据为线形电信号，可直接输入设备控制器进行显示和控制二、结构装置：1.外壳冷轧钢板喷塑或不锈钢，内胆不锈钢2.隔热层：超细玻璃棉及硬质聚胺脂3.制冷方式：压缩制冷方式（风冷冷凝器）4.制冷机：原装法国泰康全封闭压缩机组5.加热器：军品级不锈钢翅片加热器6.对流系统：多叶片风扇、空调专用电机7.温度控制仪：数显智能温度控制器,温采用PT-l00传感器8.控制柜电器组件排列布置合理、接线整齐，并采用打印有标识的护套式接线端子9.卡斯脱电磁阀,丹弗司膨胀阀10.优质真空泵三、控制器说明：操作介面：触摸屏中文介面，有数位显示，即时曲线，操作选择，定时设置，程式设定，报警，参数设置等介面曲线记录功能：可保存设备的设定值、采样值及采样时刻的时间；最大存储时间为30天。
同时存储有30天，7天，24小时，8小时，1小时不同容量和分辨度的共5条即时曲线，并可显示即时资料，满足用户不同需求。
四、列印功能：程式：最多30条曲线程式段：每个程式最多50段（总程式段1200段）程式段分组：每条曲线可再按任意连续段分组成节，最多可组合10节，节允许重叠内部回圈：程式内的程式段以节为最小回圈单位，每节最多可回圈99次程式回圈：最多可回圈99次程式连接：程式运行结束可连接到选定的下条程式五、高低温低气压试验箱尺寸：型号：HLP-1000尺寸：1000*1000*1000(D*W*H)mm温度范围：+150℃～－70℃(－60℃、－40℃、－20℃)湿度范围：常压～0.5kPa温度波动度：±0.5℃(常压时)温度均匀度：±2℃(常压时)压力偏差：±2kPa(≥40kPa时)，±5%(2～40kPa时)，±0.1kPa(≤2kPa时)升温时间：3～5℃/min(常压时由+20℃升至+150℃)降温时间：1℃/min(常压时由+20℃降至－70℃)降压时间：常压～1kPa(常温、箱内干燥时)60min内、70min内、90min内、120min内内箱材质：内承压式不锈钢箱体外壳：热轧钢板(喷塑)，外壳辅助承压设计保温：高强度PU发泡树脂与高密度玻璃纤维棉。
高低温环境试验箱
高处与低处温环境试验箱高处与低处温环境试验箱学名“高处与低处温试验箱”是指模拟大自然环境中的一款试验箱，重要检测产品是否耐高处与低处温，是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温或恒定试验的温度环境变化后的参数及性能。
目录产品适用循环系统可程式掌控器箱体结构使用条件技术参数制冷方式产品适用使用注意事项1、在操作当中，除非有需要，请不要打开箱门，否则可能导致以下不良后果：（1）高温冲出箱外，非常不安全。
（2）箱门外仍保持高温，易造成烫伤。
（3）高温空气可能触发火灾报警，产生错误动作。
2、请注意本机的确安全接地，以免产生静电感应。
3、避开在3分钟内开闭冷冻机组。
4、假如箱内放置发热试料时，试料电源掌控请使用外加电源，不要直接使用本机电源。
5、电路断路器，超温保护器，是供给本机测试品以及操的安全保护，故请定期检查。
6、禁止试验爆炸性、可燃性及高腐蚀性物质。
7、请详阅本机说明书后方可操作本机。
操作须知本试验箱不能用于对下列物体或含有这些物体的试验：（一）、爆炸物：1、硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙二醇三硝酸酯）、硝化纤维素及其它爆炸性的硝酸酯类。
2、三硝基苯、三硝基甲苯、三硝基苯酚（苦味酸）及其它爆炸性的硝基化合物。
3、过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。
（二）、可燃物：1、自燃物：金属：“锂”“钾”“钠”、黄磷、硫化磷、红磷。
赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。
2、氧化物性质类：（1）氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。
（2）过氧酸钾、过氧酸钠、过氧酸锭以及其它的过氧酸盐类。
（3）过氧化钾、过氧化钠、过氧酸钡以及其它的无机过氧化物。
（4）硝酸钾、硝酸钠以及其它的硝酸盐类。
（5）次氯酸钾及其它的次氯酸盐类。
（6）亚氯酸钠及其它的亚氯酸盐类。
（三）、易燃物：（1）乙醚、汽油、氧化丙烯、二硫化碳及其它燃点不到－30℃的物质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高空低气压模拟试验箱
高空低气压模拟试验箱简介
名称：高空低气压模拟试验箱-东莞美泰科
用途：又名电池高度模拟试验装箱，针对UL、EN、IEC等标准试验要求而设计，在短时间内达到样品的低气压存放状态，可自动控制试验周期，全程监控箱内气压变化，实现试验的自动终止。
所有的被测样品均在11.6kPa（1.8psi）的负压下测试，测试最终结果要求电池不能爆炸或是着火。
另外，电池不能冒烟或是漏液，电池保护阀不能被破坏。
本产品采用的真快计设计，自动精确控制真空度。
对于真空度的控制可对真快计的功能进行设置。
采用区域控制的办法。
安全保护装置采用漏电保护开关、熔断器等。
高空低气压模拟试验箱参数
内箱材质：不锈钢（6MM厚）
外箱材质：SECC钢板高级烤漆处理（1.5MM厚）
计量器：三位显示999（H小时、M分钟、S秒可切换）
真空度（数显）：0～101KPa（11.6 KPa，真空表指示值-89.7KPa）
使用电源：AC 单相三线 220V 50HZ
总功率：2.0KW
真空泵：标配 .
高空低气压模拟试验箱结构
1、箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
2、箱体内胆采用进口高级不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度补水箱置于控制箱体右下部，并有缺
3、水自动保护，更便利操作者补充水源。
大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
4、加湿系统管路与控制线路板分开，可避免因加湿管路漏水发生故障，提高安全性。
5、水路系统管路电路系统方便维护和检修。
6、箱体保温采用超细玻璃纤维保温棉，可避免不必要的能量损失。
7、箱体左侧配一直径50mm的测试孔，可供外接测试电源线或信号线使用。
