既有幕墙结构胶检测方法—“重新粘结法”
既有玻璃幕墙、石材幕墙和金属幕墙安全检测鉴定内容和方法
既有玻璃幕墙、石材幕墙和金属幕墙安全检测鉴定内容和方法1．鉴定的必要性玻璃幕墙行业标准在1996年出台，石材与金属幕墙行业标准在2001年出台。
行业发展初期，技术标准滞后，造成“先天不足”。
调研结果显示，行业标准出台前的建筑幕墙工程因设计、制作、安装、检测和验收没有技术依据，故存在较多的施工质量问题和安全隐患。
目前玻璃幕墙行业内认定，一般玻璃幕墙设计使用年限为25年，其中玻璃粘结的关键材料硅酮结构胶的保用年限为10年；另外玻璃幕墙的部分节点也会在使用中产生松动、变形。
已发生过外墙维护材料坠落的安全事故，并且有造成人员伤亡的案例。
根据住建部《既有建筑幕墙安全维护管理办法》（建质【2006】291号）文件，建筑幕墙原则上十年以上应进行安全性鉴定。
2．鉴定对象出现下列情况之一时，既有建筑幕墙应按以下规定进行安全使用性能鉴定：（1）达到建筑幕墙设计使用年限时，应进行鉴定；（2）幕墙工程自竣工验收后十年应进行鉴定；（3）主体结构进行安全性鉴定，幕墙宜同时进行鉴定；（4）幕墙经过自然灾害或侵蚀，宜进行鉴定；（5）幕墙使用发现异常时，宜进行鉴定；（6）其他原因需要鉴定时，宜进行鉴定3．鉴定内容3.1现场初步调查内容包括以下几个部分（1）工程概况：包括建设单位、设计单位、施工单位、开竣工时间、工程结构形式等；（2）技术资料：包括幕墙工程竣工图纸、现场技术核定单、结构计算书、设计变更记录等；（3）工程质量保证资料：包括材料质量保证书、材料复验报告、隐蔽工程验收记录、工程质量检查记录等；（4）幕墙维修改造等记录；（5）现场查勘：包括按资料核对实物、调查幕墙实际使用条件和内外环境、听取有关人员的意见等；（6）利用收集到的各种资料，确定需要重点检查、检测的项目。
3.2玻璃幕墙检测鉴定方法3.2.1玻璃幕墙主要结构材料检测（1）玻璃幕墙主要结构材料有铝合金型材、玻璃、硅酮结构密封胶、耐候胶、相应配件等；（2）检测检查材料的品种、规格、特征参数等与设计文件的相符情况、主要结构构件的制作偏差、锈蚀和腐蚀、损坏等情况；（3）铝合金型材的检查、检测应包括规格、厚度、韦氏硬度、表面质量、涂膜厚度。
幕墙打胶验收
幕墙打胶验收
幕墙打胶验收是指对幕墙工程施工中的胶水使用情况进行检查和评估，以确保胶水的质量和施工的合格性。
幕墙打胶验收的步骤包括：
1. 对施工现场进行检查，确保施工环境符合胶水使用的要求，如温度、湿度等。
2. 检查施工人员是否按照施工图纸和相关规范要求进行胶水的使用和施工。
3. 检查胶水的质量，包括胶水的成分、颜色、粘度等。
可以抽样送检，进行实验室测试。
4. 检查胶水的施工效果，包括胶水的粘结强度、无气泡、无漏胶等。
5. 对胶水的使用量进行核对，确保胶水的使用量符合设计要求。
6. 对幕墙打胶的外观质量进行检查，确保胶水施工的整体效果符合要求。
7. 进行记录和整理验收结果，形成验收报告。
幕墙打胶验收的目的是确保胶水的质量和施工的合格性，以保证幕墙的安全、美观和使用寿命。
同时，通过验收可以及时发现和纠正施工中存在的问题，提高施工质量和效率。
既有玻璃幕墙安全性能检测评估
国贸大厦和 电力大厦建筑边角部有几块铝板 因 固定耳子 的螺钉拔 出和板孔边撕裂而使铝板卷曲破
坏； 大华银行 ３ 层 （ ３ｍ高 ） ９ １０ 楼顶广告牌上四块复
合铝板被撕毁 ， 也是 由于螺钉拔出 、 板孔边撕裂造成
的。
２０ 年 ８ １ ０４ 月 ２日 １ 号强 台风 “ ４ 云娜” 在浙江
方标准 《 建筑幕墙工程技术规程 （ 玻璃幕墙分册 ） 》 Ｄ Ｊ８ ５ 、 ３ 号市长令 《 Ｂ０ — ６第 ５ 上海市建筑物使用安装
安全玻璃规定 》 建筑部 《 、 加强建筑幕墙工程管理 的 暂行规定 》 均要求加强对在用玻璃幕墙使用的定期
开展既有幕墙检测应依据 《 上海玻璃幕墙使用 管理办法 》 《 和 房屋管理条例 》 明确产权 使用方、 。
准 出台前 的建筑幕墙 工程 因设计 、 制作 、 安装 、 检测
和验收没有技术依据 ，故存在较多 的施 工质量 问题 和安全隐患。
工程监理 、 质检部 门由于对幕墙知识 的缺乏 、 监 督检查不到位 的情况也相 当多 ， 一些业主、 开发商为
维普资讯
表 １ 出现 质 量 问题 的 玻 璃 幕 墙 情 况 统 计
开工 调查工 玻璃质 结构胶 密封胶 开启 窗
年份 程数量 量问题 质量 问题 质量 问题 质量 问题
１９ ９ ６矩 ２３ ６ ５ Ｏ５ ４ ．％ １ ／．％ ９３４ ９ ７２ ，．％ ４２ｌ ．％ ３ ／２２ ／６Ｏ ２１ ．％
３ － 幕墙构造检查 ．４ ３
年限为 １ ０年；ຫໍສະໝຸດ 另外玻璃幕墙的部分节点也会在使用
中产生松动 、 变形。 已出现外墙维护材料坠落的安全 事故 ， 且有造成人员伤亡的案例。
DGJJ既有幕墙检测标准

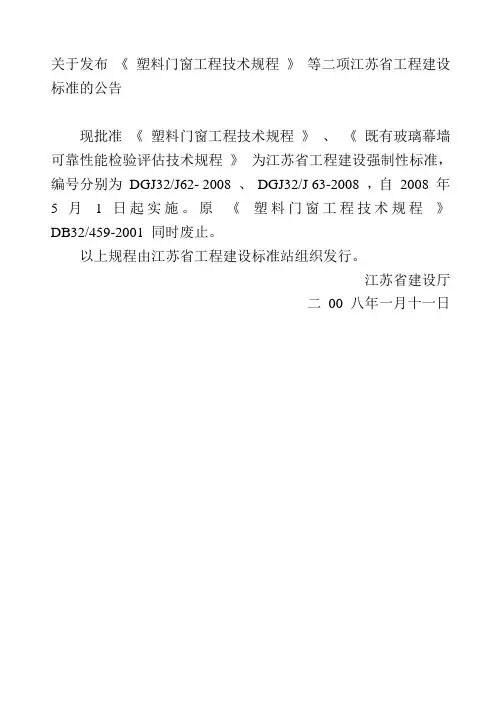

关于发布《塑料门窗工程技术规程》等二项江苏省工程建设标准的公告现批准《塑料门窗工程技术规程》、《既有玻璃幕墙可靠性能检验评估技术规程》为江苏省工程建设强制性标准，编号分别为DGJ32/J62- 2008 、DGJ32/J 63-2008 ，自2008 年5 月 1 日起实施。
原《塑料门窗工程技术规程》DB32/459-2001 同时废止。
以上规程由江苏省工程建设标准站组织发行。
江苏省建设厅二00 八年一月十一日前言根据江苏省建设厅苏建科【2007】184号文的要求，规程编制组对本省既有玻璃幕墙工程进行了调查研究和现场检查检测研究，参考了有关国内外标准、规范以及外省市开展该项工作的情况，在广泛征求意见的基础上制定了本规程。
本规程的主要技术内容是：1 总则；2 术语、符号；3 基本规定； 4 检查检测及验算； 5 检验结果可靠性评估。
本规程较完整地提出了既有玻璃幕墙可靠性能的检验评估方法、过程和规定。
为了提高规程质量，在执行中如发现需要修改和补充之处，请将意见和建议反馈至主编单位，以便修订。
（地址：南京市北京西路12 号邮编：210005 )本规程由江苏省建设厅负责管理和解释。
本规程主编单位：江苏省建筑科学研究院有限公司本规程参编单位：江苏省建设机械金属结构协会南京市建筑工程质量检测中心苏州市建设机械金属结构协会无锡市建设机械金属结构协会徐州市建设机械金属结构协会南通市建筑门窗幕墙协会连云港市建材建机协会门窗委员会镇江市建筑业协会扬州市建设工程施工图设计审查中心淮安市建筑安全与设备管理协会张家港市建筑业管理处常熟市市政公路事业管理处江阴市建设局昆山市建筑工程质量检测中心江苏苏鑫装饰（集团）公司苏州苏明装饰有限公司苏州市华丽美登装饰装演有限公司江苏龙升幕墙工程有限公司南京恒建装饰（集团）有限公司南通源泰幕墙装饰有限公司本规程主要起草人：张云龙陆震宇姜美琴汤东婴万剑和孙哗玲张云仙石平府潘元元邹传伦蒋柏先沈群杨庆华施仁新殷建王晓文丁圭准金义龙倪志云洪欣金鑫南凌连庆翁云莉郑志理陈俊陈军目次1 总则2 术语、符号2.1 术语2.2 符号3 基本规定3.1 一般规定3.2 检验评估基本程序3.3 检查检测抽样方案4 检查检测及验算4.1 一般规定4.2 竣工图检查4.3 计算书检查4.4 结构承载能力验算4.5 工程质量保证资料检查4.6 现场检查检测5 可靠性能评估5.1 一般规定5.2 检验评估项目5.3 评估等级5.4 检验评估报告附录结构密封粘结装配失效评估标准指南本标准用词说明条文说明1 总则1 . 0 . 1 为对既有玻璃幕墙可靠性能进行检验评估，以确保玻璃幕墙安全使用、并为维修和改造等提供技术依据，特制定本规程。
既有幕墙硅酮结构密封胶性能检测方法研究
建筑接缝密封与防水
1 . 1 0 2. 4 0 % / 率 长 伸 度 强 大 最 1组 1 . 05 2组 3组 2. 20 5 组 1 . 00 4组 6 组 � � 7组 2. 00 � � 0 . 5 � / 组 度 1 .0 � 0 . 0 强 大 1 � . 60 最0 . 5 � 0 .0 1 . 4 0 1 . 20 0 6 1 2 1 0. 7 5 � 0 6 1 2 1 24 30 36 4 2 4 54 � � 厚度/ 宽度/ 24 30 36
� � 17 6 12 4 24 ） � � 48 0. 1 18 1 6 12 6 6 3 4 1. 05 1. 10
厚尺寸， 长为 50 度 � 1. 2
的试样， 用硅酮结构胶 （最大强
00 � 1. � ） 重新粘结制得 型片， 硅酮结构胶再 �/ � 0. 5 度 粘结层总厚度小于 1 , 必要时可采用底涂增强粘 强 � 0. 0 大 结面的粘结性能， 如图 1 所示 � 最 0. 85 0. 80 � 6 5 . 0 12
//
G : T
,J
J
, . O . : ; ; -
性能� 1 1. 1 实验部分 硅酮结构密封胶粘结试片实验设计 实验设计了不同宽� 厚尺寸及养护时间的粘结试 片， 见表 1� 1. 2 硅酮结构密封胶再粘结试片实验设计 通过对环氧胶� 聚氨酯胶和硅酮结构胶与既有硅 酮结构胶进行的粘结实验比较， 发现环氧胶 � 聚氨酯 胶与既有硅酮结构胶基材粘结较差， 而硅酮结构胶粘 结良好， 故本实验选用了白云超高性能硅酮结构胶� 表 2 为实验设计的不同宽 � 厚尺寸与数目的再粘 结试片 �其中 15 号为正常检测结构胶拉伸粘结性的 H 型试片， 16�19 号为再粘结试片 � 再粘结试片制备方法如下： 切取既有的硅酮结构 密封胶， 用刀具将其切割成表 2 中 16�19 号所述宽�
既有建筑幕墙可靠性鉴定和加固规程完整

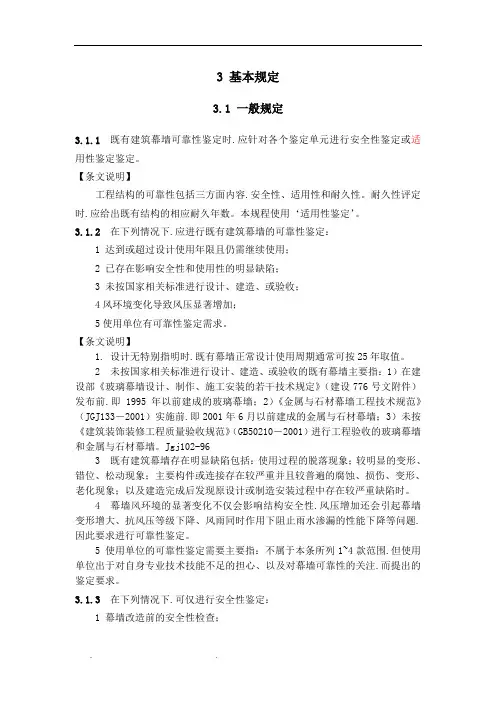

3 基本规定3.1 一般规定3.1.1既有建筑幕墙可靠性鉴定时.应针对各个鉴定单元进行安全性鉴定或适用性鉴定鉴定。
【条文说明】工程结构的可靠性包括三方面内容.安全性、适用性和耐久性。
耐久性评定时.应给出既有结构的相应耐久年数。
本规程使用‘适用性鉴定’。
3.1.2在下列情况下.应进行既有建筑幕墙的可靠性鉴定：1 达到或超过设计使用年限且仍需继续使用；2 已存在影响安全性和使用性的明显缺陷；3 未按国家相关标准进行设计、建造、或验收；4风环境变化导致风压显著增加；5使用单位有可靠性鉴定需求。
【条文说明】1. 设计无特别指明时.既有幕墙正常设计使用周期通常可按25年取值。
2 未按国家相关标准进行设计、建造、或验收的既有幕墙主要指：1）在建设部《玻璃幕墙设计、制作、施工安装的若干技术规定》（建设776号文附件）发布前.即1995年以前建成的玻璃幕墙；2）《金属与石材幕墙工程技术规范》（JGJ133－2001）实施前.即2001年6月以前建成的金属与石材幕墙；3）未按《建筑装饰装修工程质量验收规范》（GB50210－2001）进行工程验收的玻璃幕墙和金属与石材幕墙。
Jgj102-963 既有建筑幕墙存在明显缺陷包括：使用过程的脱落现象；较明显的变形、错位、松动现象；主要构件或连接存在较严重并且较普遍的腐蚀、损伤、变形、老化现象；以及建造完成后发现原设计或制造安装过程中存在较严重缺陷时。
4 幕墙风环境的显著变化不仅会影响结构安全性.风压增加还会引起幕墙变形增大、抗风压等级下降、风雨同时作用下阻止雨水渗漏的性能下降等问题.因此要求进行可靠性鉴定。
5 使用单位的可靠性鉴定需要主要指：不属于本条所列1~4款范围.但使用单位出于对自身专业技术技能不足的担心、以及对幕墙可靠性的关注.而提出的鉴定要求。
3.1.3在下列情况下.可仅进行安全性鉴定：1 幕墙改造前的安全性检查；2 使用过程中发现可能仅影响安全的不利状况；3 遭受重大灾害、侵蚀或超设计许可的意外荷载；4 主体支承结构发生重大变动；5 使用单位有安全性鉴定要求。
结构胶现场检测方法
DB32/T 3697-2019B.1.1 结构胶现场检测项目应包括外观、注胶质量、粘结性、硬度、拉伸粘结强度、抗剪强度和断裂伸长率。
B.1.2 结构胶现场检测应分区、分批次进行，且应选择受力不利单元进行分组测试。
每组对应一条胶缝，每条胶缝选取三处进行检测。
B.1.3 结构胶现场检测时，应记录环境温度和湿度。
B.1.4 结构胶现场检测前，应检查结构胶的有效尺寸。
B.2 外观和注胶质量检测B.2.1 结构胶的外观检测应在良好的自然光条件下，采用目测的方法进行检查。
B.2.2 结构胶的注胶质量检测应采用卡尺或或精度为1mm 的金属直尺测量结构胶的厚度和宽度，并应在工程现场切开结构胶，观察截面颜色均匀度和注胶的饱满密实情况。
B.3 粘结性检测B.3.1 结构胶的粘结性应按现行国家标准《建筑用硅酮结构密封胶》GB 16776规定的手拉试验（成品破坏法）检测。
B.4 力学性能现场检测B.4.1 结构胶的力学性能现场检测项目硬度、拉伸粘结强度、粘结破坏面积、抗剪强度和断裂伸长率。
B.4.2 当现场检测结构胶的硬度时，应先在工程现场取下一段结构胶，再采用邵尔A 型硬度计进行检测，且检测方法应符合现场国家标准《硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度）》GB/T 531.1的规定。
B.4.3 现场拉拔法可检测结构胶的拉伸粘结强度和粘结破坏面积，并应按下列步骤进行：1 选定幕墙玻璃单元，沿附框及结构胶的横向进行切割（图B.4.3），切割长度（L ）宜为50mm ，且每个玻璃板块最多可取3个位置进行切割；2 测量并计录结构胶的宽度、厚度和长度；3 将拉拔仪通过夹具或强力胶与铝附框连接可靠，且拉拔仪的精度大应大于1N ，并应配有拉力及位移的记录装置；4 使用拉拔仪对被切割开的铝附框拉伸加载，拉伸速度宜为（5～6）mm/min ，记录结构胶破坏时的状态和最终的拉力值（P ）；5 结构胶发生粘结面破坏时，采用分度为1mm 的透明网格统计剥离粘结破坏面积；6 结构胶发生内聚性破坏时，其拉伸粘结强度应按下式计算：一般规定B.1 结构胶现场检测方法B 附录WL P i si ⨯=σ （B.4.3） 式中：si σ——单个试件的受拉强度（MPa ）；i P ——单点拉力值（N ）； L ——切割长度（mm ）；W ——结构胶的宽度（mm ）。
建筑幕墙结构胶检测及评估方法
建筑幕墙结构胶检测及评估方法摘要：幕墙结构中，密封胶起到防水及固定作用，一些幕墙项目经过长时间使用，性能老化的维持度对玻璃幕墙的安全及寿命造成直接影响，比如变硬、变脆、开裂、粘结失效，导致玻璃幕墙出现透气漏水、玻璃板块坠落等质量问题等，因此，有必要对建筑幕墙的性能进行检测及评估。
本文主要论述了建筑幕墙用硅酮结构密封胶的检测及评估方法的优缺点，供同行借鉴参考。
关键词：硅酮结构密封胶；建筑幕墙；实验室检测；现场检测；无损检测前言幕墙工程在使用五年后需要全面检查一次，所用的硅酮结构密封胶粘结性能每三年检查一次。
各种规范及标准多达10种，其检测的方法包括实验室检测、现场检测两种，涉及至外观、硬度、粘结性、强度等多个方面，由此可见，政府部门对于建筑幕墙结构胶检测评估工作的重视程度。
一、实验室检测方法（一）邵氏硬度硬度用于表征材料的软硬程度，是指材料抵抗外物压入、塑性变形等局部变形的能力。
随着硅酮结构密封胶使用时间的增长，其硬度也会产生变化。
但是，由于不同硅酮结构密封胶的配方、工艺、使用环境等均存在差异，其老化后硬度的变化趋势亦不同，目前尚未确定结构密封胶硬度随老化时间变化的规律，因而无法对其老化后硬度的有效性作出定量评估。
国标 GB 16776—2005《建筑用硅酮结构密封胶》规定硅酮结构密封胶的邵氏硬度指标值为 30～60。
结构胶硬度性能的评估可通过邵氏硬度检测，同时结合相关标准要求和经验对其老化情况进行定性判断以作参考。
张元发等对已使用8年的某贸易中心隐框镀膜玻璃幕墙结构胶性能进行了评估[1]，对幕墙6个位置选取10段硅酮结构密封胶试样进行邵氏 A硬度检测，发现多个试样硬度值检测结果为58~60，接近国标GB 16776—2005 允许的上限值60，评估结论为结构胶硬度偏大。
（二）红外光谱分析及热重分析红外光谱大量应用于材料分子结构的分析和鉴定，目前这种方法只能用于实验室检测鉴定，还无法直接用于玻璃幕墙现场检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
既有幕墙结构胶检测方法—“重新粘结法”
背景：
我国建筑幕墙经过20多年的发展，已成为建筑幕墙拥有量最多的国家。
国内建筑幕墙有相当一部分是隐框或半隐框玻璃幕墙系统，很多玻璃幕墙使用已超过10年，可能存在安全隐患，需要对其可靠性进行鉴定评估。
硅酮结构胶作为粘结材料，是关系到既有玻璃幕墙安全性的重要因素;因而很有必要对既有幕墙硅酮结构胶本身的力学性能进行检测判定。
现状：
国内既有玻璃幕墙硅酮结构胶性能测试方法应用较多的有直接取样法(切割边框法和手拉试验+哑铃型试片法)、施加外力测量应变法(吸盘法和气囊法)、施加激励测量物理参数变化法(振动法、功率谱法和应变法)等方法;以上这几种方法都存在着一定局限性和不足。
直接取样法需要破坏铝材和结构胶来进行取样，存在操作困难等不足;施加外力测量应变法与施加激励测量物理参数变化法不能检测结构胶的拉伸强度，无法评估结构胶的性能。
因而，非常有必要开发出新的评价结构胶性能的检测方法。
重新粘结法：
重新粘结法是直接对既有幕墙结构胶进行取样，制作成具有特定尺寸的H 型试片，通过万能拉力机测试拉伸强度和伸长率等数据的一种方法。
重新粘结法操作简单易行;对既有幕墙仅破坏部分结构胶，取样灵活，修补容易;所测得的拉
伸强度对既有幕墙结构胶性能评价具有非常重要指导作用。
与传统的直接取样法、施加外力测量应变法及施加激励测量物理参数变化法相比，重新粘结法具有四大优点：
1)能直接检测出既有幕墙结构胶的拉伸强度
可以通过制备再粘接H型试片，采用万能拉力机测试硅酮结构胶的拉伸强度和最大强度伸长率，能得到既有幕墙结构胶的拉伸强度值。
H型试片
2)检测结果可以作为评价结构胶安全性的依据
再粘接H型试片所得到的拉伸强度可以与现有硅酮结构胶国家标准进行对比，判定结构胶是否满足使用要求。
3)可以检测中空结构胶
克服了传统方法无法对中空结构胶进行检测的局限，可以直接对中空结构胶取样测试，得到中空结构胶的拉伸强度和模量等数据。
4)可以检测变脆的结构胶
对既有幕墙已变脆老化的结构胶也可取样用重新粘结法制备H型试片，可以得到变脆的结构胶的拉伸强度，评价老化的性能，得到的最大强度伸长率可作为评价的参考指标。
重新粘接法试片拉伸示例
重新粘结法不足之处在于无法检测结构胶与基材的粘接性，需要与其他测试粘接性的方法配合使用，所得的最大强度伸长率与国标尺寸试件存在一定偏差。
但是重新粘结法测得拉伸强度与硅酮结构胶国家标准H型试件测试所得数据相近，能近似得到硅酮结构胶的最大强度，是评判既有幕墙硅酮结构胶安全性能的重要依据，在现有既有幕墙检测方法中是重要创新和突破。
重新粘结法早在2011年就被广东省地方标准《建筑幕墙可靠性鉴定技术过程》采用，作为广东省既有幕墙结构胶安全性评价的方法;并分别写入了JGJ/T324《建筑幕墙检测方法标准》和即将发布的《玻璃幕墙粘接性可靠性检测评估技术规程》等行业标准。
结语：
重新粘结法是实际应用检验过可用于既有幕墙结构胶性能检测的试验方法，检测结果可以作为既有幕墙结构胶性能评判的重要依据，对既有幕墙可靠性评价和鉴定工作的开展具有重要的意义。
