耳机电路图
AC6936D+TWS耳机标准原理图V1.2
C2
224
224
注意 ：PCB Layout需要 分地（区分 AGND和GND）
32 VCOM 31 DACVDD 30 VCOMO 29 DACL 28 DACR 27 MIC 26 MIC_POWER 25 USBDP
T1
晶振选型：
DP
要求：内部负载电容:1 2PF；频偏偏差:±1 0PPM 以内
模拟硅MIC
MIC_POWER
R1 1K
M1 MIC3722
C15
C14
MIC
105
104
C19 NC
驻极体MIC
MIC
C8
+
M2
NC
MIC4013
DACL DACR
J5 Earphone
6
MIC电路 处的滤 波电容 位置需 预留
6
J4
+5V DM DP
ID GND
DC5V
1 2 3 4 6
6
USB(MICRO)
12
13
P/P/POWER 14 15
BT_RF
16
AC6936D_QFN32
BT_ANT
C16
2.7P
L3
L4
NC
NC
LDO _IN电容位置预留
备注：天线匹配电路参数，以实际样机调试结果为准。
MCU
+3.3V
LED_B/R
D1 BLUE
D2 RED/CHARG_LED
LED
G-sensor和触 摸采用 IO口供 电，可减 小Poweroff模式 耳机功 耗
Mic、Earphone
VBAT
BT1 3.4V~4.2V
耳机电路图全集
电源供电问题考虑
电子管功放的供电与普通晶体管功放不同，单端甲类电子管功放开机后其静态功耗占到总功耗的一半以 上，而普通晶体管功放开机后的静态功耗不到总功耗的 10%，所以两者是有区别的。
图 2 为一个典型的小功率电子管电源电路，从图中我们可以看到，高压部分为带中心抽头的两组线圈， 经双真空整流二极管 6Z4 进行全波整流，由 C1、L、C2 组成 CLC 型电路进行滤波，这种电路有两个缺点： (1)次级高压需要两组线圈，自制时绕的两个线圈不易对称，造成两组线圈输出交流电压不一致。由于受到 铁芯窗口限制，一般线径都较细，所以线阻较大，带上负荷后压降也大。(2)由于受到 6Z4 整流管最大屏 流的限制(300mA)，C1 的容量不能过大，因为电容器 C1 的容量大时，开机时电容的瞬间充电电流可能 超过 6Z4 整流管的最大屏流值，造成整流管 6Z4 的损坏。所以这种电路的滤波电容容量都选得较小，滤 波效果也就不太理想。而且滤波电感 L 在业余条件下也不易做好。
3
在电子管手册中我们都能查到功放管的典型应用参数，一般都有屏极工作电压这个参数，例如 6P1 电 子管的屏极电压手册上推荐为 250V，有很多制作图纸和发烧友在实际制作中都按照这个参数来选择电源 变压器的交流输出电压，实际上这样是不好的，并不能很好的发挥功放管的性能，因为在屏级回路中串有 输出变压器。输出变压器的初级线圈是有直流电阻的，当静态电流流过初级线圈时便会产生电压降，这时 加到电子管屏极的直流工作电压就会降低，其它参数随着屏极电压的改变也相应变化，我用下面的图 1 和 表 2 给大家说明。
表 1 中的输出功率值与屏极工作电压和负载阻抗(输出变压器初级阻抗)有很大关系，任何一个数据的变 化都会引起输出功率值的变化。适宜使用的场合与所用音箱的灵敏度有关，灵敏度越高使用面积越大。
AC6932A TWS耳机双MIC降噪方案标准原理图V1.0
VDD
5 L/R
DATA 3
R1 4.7R
C8 C9 106 104
DACL DACR
2 CLK 2 CLK
P_CLK P_DAT
J5 Earphone
D-Mic、Earphone
6
6
J4
+5V DM DP
ID GND
DC5V
1 2 3 4 6
6
USB(MICRO)
VBAT
BT1 3.4V~4.2V
0 GND(衬底)
7
8
9
VBAT LDO_IN VDDIO PB2/ADC12 PB1/ADC6
10
DVDD VSSIO BT_OSCO BT_OSCI VSSIO BT_RF
17 DVDD 16 GND 15 BT_OSCO 14 BT_OSCI 13 GND 12 BT_RF
C1 105
C16
BT_ANT
G_SDA 2 SDA/SDI/SDO GND 9
G_PWR 3 VDD_IO
C4
104
4 NC
GND_IO 8 VDD 7
INT INT2
DA230/SC7A21
G_PWR
C18 NC
P/P/POWER
Touch PAD C12
1pF~50pF
G_PWR
U3
1 2 3
OC/OD GND TCH
TOG VDD AHLB
DACR ADC0/MIC/PA1
ADC1/PA3 ADC10/USBDP ADC11/USBDM
BT_AVDD
DACL
AGND
BT_AVDD
C2 LED_B/R 105 GND
MOSFET功放电路
目录场效应管功率放大电路 (1)场效应管80W音频功率放大电路 (1)一款性能极佳的JFET-MOSFET耳机功放电路图 (2)100W的MOSFET功率放大器 (2)场效应管(MOSFET)组成的25W音频功率放大器电路图 (4)一种单电源供电的MOSFET功放电路 (6)100W的V-MOSFET功率放大器电路 (6)100W场效应管功率放大电路 (8)全对称MOSFET OCL功率放大器电路图 (9)场效应管功率放大电路如图所示电路是采用功率MOSFET管构成的功率放大器电路。
电路中差动第二级采用2SJ77***率MOSFET，电流镜像电路采用2SK214。
其工作电流为6mA，但电源电压较高(为±50V)，晶体管会发热，因此要接人小型散热器。
场效应管80W音频功率放大电路一款性能极佳的JFET-MOSFET耳机功放电路图100W的MOSFET功率放大器电路图关于电路电容C8是阻止直流电压，如果从输入源的输入直流去耦电容。
如果畅通，将改变这个直流电压偏置值S后续阶段。
电阻R20限制输入电流到Q1 C7 -绕过任何输入的高频噪声。
晶体管Q1和Q2的形式输入差分对和Q9和Q10来源1毫安左右建成的恒流源电路。
预设R1用于调整放大器的输出电压。
电阻R3和R2设置放大器的增益。
第二差的阶段是由晶体管，第三季度和Q6，而晶体管Q4和Q5形式电流镜，这使得第二个差分对漏一个相同的电流。
这样做是为了提高线性度和增益。
Q7和Q8在AB 类模式运行的功率放大级的基础上。
预设R8可用于调整放大器的静态电流。
电容C3和电阻R19组成的网络，提高了高频率稳定度和防止振荡的机会。
F1和F2是安全的保险丝。
电路设置设置在中点R1开机前，然后慢慢调整为了得到一个最低电压（比50mV）输出。
下一步是成立的静态电流，并保持在最低电阻预设的R8和万用表连接跨标记点电路图X和Y的调整R8使万用表读取16.5mV对应50mA的静态电流。

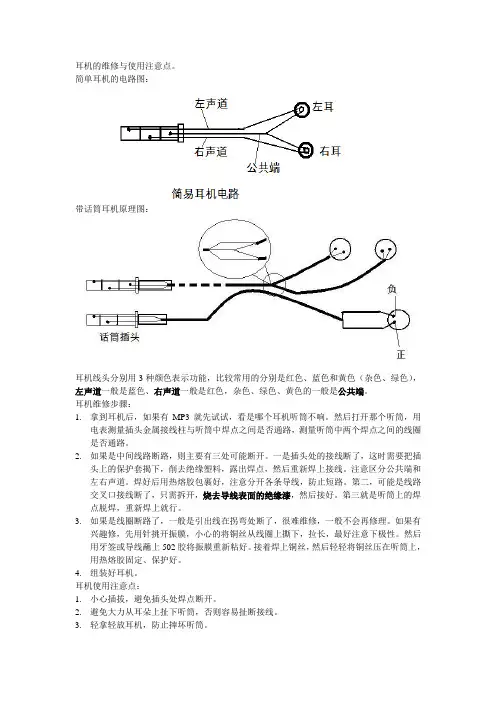

耳机的维修与使用注意点(重要)
耳机的维修与使用注意点。
简单耳机的电路图：
带话筒耳机原理图：
耳机线头分别用3种颜色表示功能，比较常用的分别是红色、蓝色和黄色（杂色、绿色），左声道一般是蓝色、右声道一般是红色，杂色、绿色、黄色的一般是公共端。
耳机维修步骤：
1.拿到耳机后，如果有MP3就先试试，看是哪个耳机听筒不响。
然后打开那个听筒，用
电表测量插头金属接线柱与听筒中焊点之间是否通路，测量听筒中两个焊点之间的线圈是否通路。
2.如果是中间线路断路，则主要有三处可能断开。
一是插头处的接线断了，这时需要把插
头上的保护套揭下，削去绝缘塑料，露出焊点，然后重新焊上接线。
注意区分公共端和左右声道。
焊好后用热熔胶包裹好，注意分开各条导线，防止短路。
第二，可能是线路交叉口接线断了，只需拆开，烧去导线表面的绝缘漆，然后接好。
第三就是听筒上的焊点脱焊，重新焊上就行。
3.如果是线圈断路了，一般是引出线在拐弯处断了，很难维修，一般不会再修理。
如果有
兴趣修，先用针挑开振膜，小心的将铜丝从线圈上撕下，拉长，最好注意下极性。
然后用牙签或导线蘸上502胶将振膜重新粘好。
接着焊上铜丝，然后轻轻将铜丝压在听筒上，用热熔胶固定、保护好。
4.组装好耳机。
耳机使用注意点：
1.小心插拔，避免插头处焊点断开。
2.避免大力从耳朵上扯下听筒，否则容易扯断接线。
3.轻拿轻放耳机，防止摔坏听筒。
耳房 47电路图
这张是47的电路图，说句实话，这个电路间接明了，做得非常好。
首先我们分析一下这个电路。
从结构上说，电路由两块运放组成，其中IC1a起到放大的作用，IC1b形成跟随器，进行电流扩充，增大驱动能力。
从信号的走向上来说，信号首先经过一个音量控制电位器，信号的一部分通过一个由0.47uf和100K电阻构成的高通，到达IC1a的+端。
IC1a的—端接了两个电阻，分别是4.7K和10K的电阻，这2个电阻构成了反馈网络，提供了约3.1倍（1+10/4.7）的电压放大倍数。
IC1a的输出分2路走，一路通过47欧姆的电阻，达到耳机的输出；另外一路，连接到IC1b的+端，由IC1b构成的跟随器，在通过另外一个47欧姆达到输出。
下面针对每一个元件，结合我做这个二房的体会，小弟我胡乱乱说2句。
1、音量控制电位器，也就是我们常说的音量开关。
对于这个音量控制电位器是否需要，我曾经犹豫了一会。
因为我个人认为“Simple is the best”，如果加入这个电位器，这个电位器将会引入不必要的噪声和非线性问题，而且我用的音源是随身听，已经有了音量控制电位器，所以在我做的耳房中，没有加入这个电位器（其实一个主要原因也是我手上没有比较好的音量控制电位器）。
但是等我的二放做出来，发现这个音量控制电位器还是非常有用的。
这不是为了控制音量，还是为了减少前级音源的本底噪声问题。
在我使用自己做的耳房的时候，就发现前级的音源（松下Ct570）有一个本底噪声，在CD直接推耳机的时候，CD本身送出的信号比较大（虽然有失真），本底噪声察觉不出来，但是用了耳房以后，CD本身送出的信号比较小（这时候信号线性度很好），本底噪声就察觉出来了。
考虑到本底噪声是一个相对固定不变的值，如果安装了音量控制电位器，就可以让CD输出相对较多的信号，让本底噪声的相对比例下降。
*****后来我找到了一个音量控制电位器，装上去以后，的确降低了CD的本底噪声，但是需要注意的是要适当提高电压放大倍数，我将10K的电阻又换成了15K的*****但是必须注意的是，这个音量控制电位器在信号的输入通路上，它的好坏直接关系到二放的好坏，所以如果有条件的话，还是选取好一点的电位器。
耳机扬声器等效电路图探讨20121209
1)尽量不要形成二次声腔,即在保证前盖强度的情况下尽可能多开孔 2)利用二次声腔对声音进行调制,去掉尖峰,平滑曲线
高频高的是少开了几个孔 低的是多开了几个孔 且孔的数目是变化的 还请 ACOUTICS 兄 费工：谢谢你发的那篇文章，很是受启发，也是一个很好的总结，以后工作中遇到这种问题 也可一一验证一下也许那样印象还会更深。
面盖的设计主要考虑这几个方面 1)上间隙的设计(即前盖里面与膜片最高峰的间隙),这个跟你要求的最大功率有关系 2)强度,这个是设计的最初要求,一般很容易别忽略 3)对声音的影响,这个就不多说了,大家可以用电力声分析 4)对音圈引出线,这个要求就是不要压线,一般可以做槽口,或者支架上设计缺口 5)材料的选择
以上这个供大家共同学习和探讨。
另外我想问一下，是否大家觉得将盆架开圆孔加长（相当于这些孔的内腔增大，对中频也 应该有所提高呢？费工对面盖孔作了一些探讨，大家再来说一下盆架上的开孔对受话器的影响吧
像动能,势能,电能,磁能这样的能量, 我们称为第二类能量, 它是能量的比较高的形式体现. 热能, 称为第一类能量, 这是比较初级的能量. 两类能量的区别是, 第二类能量, 会自发地向第一类能量转化,反过来就不行. 这称之为能量的 恶化(降阶), 这在宇宙中是无法避免的.
那么力学与电学里这两种能量转换的方式很相似, 并且它们都有唯一的, 共同的耗能元件: 电 阻. 所以可以把它们相同类比. 你既可以势能看做电能, 动能看作磁能, 力阻看作电阻. 也可以 把动能看成电能, 势能看做磁能.力阻看作电导. 怎么样类比, 随你喜欢. 这里顺便提一下初哥 说的马大猷说的什么力电情况下,导纳类比好, 力声情况下阻抗类比好. 对此, 呵呵, 我只能说马 老对这并不是很懂,实际上任何情况下,这两种对比都是等效的, 前面我已经说过了"随你喜欢 ", 你觉得习惯哪种就用哪种,就像吃饭一样, 你是习惯左手拿刀,右首拿叉子, 还是右手持刀,左 手哪叉子呢? 我说这都一样, 随你喜欢, 因为这不影响你吃饭, 但是如果你在这问题上纠结: 哎 呀这是右手拿刀对呢还是左手拿刀才对呢. 在这问题上绕来绕去, 那么这饭就没法吃了. 想起以 前啊, 管善群教授在一次会议上, 也批评过南大学生,他评论道:"南大毕业的习惯用阻抗类比, 不 善于使用导纳类比", 我想他当时的意思时说导纳类比比较方便,大概是这样的. 所以管教授犯了
NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
47耳放制作HIFI耳机放大器-PCB-电路图-及全套设计资料(吐血推荐)
对于47耳放的完美改进制作高保真耳机放大器之前一直折腾功放听桌面音箱，半年前忽然打算用用耳机了，于是入了森海的HD595。
虽然50欧的阻抗不算高，但是要发挥出设备的实力耳放还是少不了的。
所以，决定自己动手做一个耳放。
这期间参考了大量关于耳放的资料，最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。
便动手做了起来。
一、放大部分47耳放是一位外国人设计的电路，电路如图。
因为电路中有较多以47为参数的元件所以称作47耳放。
传说中的47耳放结构其实是很简单的，第一级运放进行负反馈控制放大倍数进行比例放大，第二个运放进行电压跟随，降低放大器内阻，增加了输出电流，并做声音修饰。
两个运放输出经过两个47欧匀流电阻输出致耳机。
因为反馈取样点在47电阻之后，所以不用考虑电阻带来的损耗。
曾经在网上看过很多47耳放的PCB设计，虽然47耳放的电路十分简单，但是很多PCB却存在着或多或少的布线问题，有些抗干扰能力不是很强，甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。
所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。
于是，开工了。
首先线路图电路没有添加音量电位器，只做了放大部分。
这样一来功能比较独立，方便以后的各种组合。
47原设计使用的运放是OPA2132，这个运放是FET输入型的，所以内阻极高。
而且在低电压下可以正常工作，失调电压与失调电流极小，算是比较高档的运放了。
当然OPA2132的价格也是很高档的。
我作为0收入人士必然不能把这种高档传承下去，于是我选用了这年头满大街都是的NE5532。
NE5532虽然指标相对于OPA2132较差，但是工作于+-15V时音色总体来说还是比较讨人喜欢的。
单片5532耗电相对较大，两片并联就更不用说了，双15V下耗电可想而知。
这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。
由于5532失调电压较高而且又是NPN管输入的，如果使用原设计必然会引来较大的输出中点漂移，经过测试最大有30多MV。
094054_NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
