隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔高压隔离开关的常见异常处理措施，感觉这篇文章对你有帮助的话，可以关注下小编高压隔离开关基本知识1高压隔离开关的定义它是一种结构简单的开关电器，是电网中重要的开关设备之一操作机构带动本体闸刀开关分、合，分闸后形成明显的断路点只有在电路断开的情况下才能进行分、合闸操作，或者可以接通和断开符合要求的小电流电路。
没有专门的灭弧装置，不能用来断开负载电流和短路电流。
隔离开关通常与断路器一起使用2.民熔高压隔离开关的作用作用一隔离电源、保证安全■检修电气设备时，用隔离开关将待检修电气设备与带电电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。
小电流通断动作■隔离开关无灭弧装置，不能分合闸负荷电流和短路电流。
但它具有一定的开、关小电感电流和电容电流的能力。
它可用于某些切换操作，以改变系统的操作模式。
易熔式隔离开关结构中常用的高压隔离开关有gw9-12和hgw9-10g，主要包括以下部分：导电部分由弯曲成直角的铜板组成，一端有孔可通过螺钉与母线连接；另一端较短，接触关闭时用动叶片（动触头）。
两块铜板组成接触片，又称动触头，可绕轴旋转一定角度，闭合时夹紧静触头。
两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。
同时，当两块铜板流过同一方向的电流时，会产生相互吸引的电动势，增加接触压力，提高运行可靠性。
触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。
隔离开关常见故障和处理 (图文) 民熔
隔离开关在隔离开关的运行和操作中，易发生节点和触头过热、电动操作失灵、三相不同期、合闸不到位等异常情况。
表1.2 隔离开关的故障和处理1.4.2 运行中的隔离开关可能会出现的异常现象（1）接触部过热，由于紧固件松动，刀口闭合不严，导致过热或刀口熔焊。
（2）瓷绝缘子损坏、坚硬，柱基断裂。
（3）由于针式瓷绝缘子粘结部位质量差、自然老化，导致瓷绝缘子外盖脱落。
（4）严重污染或过电压时，闪络、放电和接地击穿会产生灼伤痕迹，严重时会造成短路、瓷绝缘子爆炸、开关跳闸等。
（5）三相分时合闸。
（6）操作卡阻，拉入失败。
（7）隔离开关自动打开。
（8）辅助节点转换不到位。
(9)操作过程中隔离开关停止在中间位置。
(10)电动机烧坏 ,接触器烧坏。
(11)严重和不到位。
(12)远方不能操作。
1.4.3 误拉合隔离开关情况（1）带负荷合闸时，即使发现合闸错误，也不允许再次分闸。
由于隔离开关带负荷牵引，会引起三相电弧短路事故。
（2）当隔离开关带负荷误拉时，叶片刚离开固定触头时会产生电弧。
此时应立即关闭，消除电弧，避免事故发生。
但若所有隔离开关均已分闸，则不允许误合隔离开关。
1瓷瓶断裂故障。
有GW4、GW5、GW6、gw7、GW16、GW17、gw20、gw21等型号的隔离开关。
有的造成严重事故，影响很大。
支柱绝缘子和旋转瓷瓶的断裂问题每年都会发生。
大部分老产品已经运行多年，一些新产品已经投入使用。
旋转绝缘子在运行过程中主要受到扭转，如GW6、GW16、GW17、gw20、gw21开关操作时曾发生过旋转瓷瓶断裂事故。
瓷瓶断裂事故仍无法有效预防。
支柱瓷瓶的断裂，特别是母线侧瓷瓶的断裂，会引起母线差动保护动作，导致变电站全面停车，造成严重事故。
2传动机构的问题主要是操作故障，如拒动或开关不到位等，在开关操作过程中经常发生。
操作故障首先是机械传动的问题，早期使用的机构箱容易进水、结露和受潮，转动轴承防水性能差，且无法添加润滑油。
如果隔离开关长时间不操作，机构卡死，轴承生锈，强行操作常导致部件损坏和变形。
高压隔离开关的故障处理 民熔
隔离开关高压开关设备是指在空载状态下断开或连接高压线路的输电设备，以及断开或连接高压线路、电源开关和其他电气设备的设备孤立。
自从是最宽的最广泛使用的高压电器能源系统。
然而，生产过程、长期维护和其他因素的影响似乎会影响高压开关的操作，如运行中断、列车故障、列车故障、列车故障、列车故障、列车故障、列车故障、列车故障等，不同时期三相闭合、接触件加热等。
这些干扰如果处理不当，将严重危及电网的安全生产。
1.1.高压机构1.1.机构和传动系统使水渗入机械、轴杆、连杆、曲轴、底座，甚至进入基波轴承锈蚀，导致开闭或开闭不到位；连杆、传动连接、刀柄接触架支撑强度不足，导致分、合失败；轴承锈蚀、锈蚀处理措施为：拆下机构和腐蚀件，更换不合格的零件。
明白吗加强防锈措施，采用二硫化钼润滑安装防雨。
如果有一个新的机构，它就有严重的问题或先天缺陷待更换。
1.2三相电源开关不得因电气问题而合上；电源应中断；电源应充气；热继电器应动作断开电源；二次元件老化、损坏，应使电路异常，不得移动；发动机出故障了。
以上所有原因都会导致发动机在接通和断开时不能起动，处理措施：电气二次回路中串联有许多控制和保护元件，包括微型电路、熔断器、开关、开关、边界开关和闭锁开关、热继电器和辅助开关。
组件故障导致分离器拒绝：工作。
如果分、合闸按钮未启动，首先检查工作电压是否良好，保险丝是否熔断，然后检查相应的组件。
如果部件损坏，更换并找出原因出去。
那个辅助圆键是指每个部件的可靠性，因此必须选择质量可靠的二次部件。
1.3隔离开关分、合不合适或三相分、合闸不同时段的位置螺钉调整不正确；辅助开关、边界开关调整不正确；连杆的长度因弯曲而改变，导致不存在ed.治疗措施：对位置螺丝、辅助开关等部件进行校验，发现异常时进行校验如果连接杆变形，应查明原因并但我此外，如果隔离开关未闭合或三相不同，则应在工厂多次打开锁，反之亦然。
操作应符合要求，力应足够它是未完全关闭，不能实现三级完全同步，应戴绝缘手套，使用绝缘棒，输入连接开关的三相触点致同时安排定时停机维护。

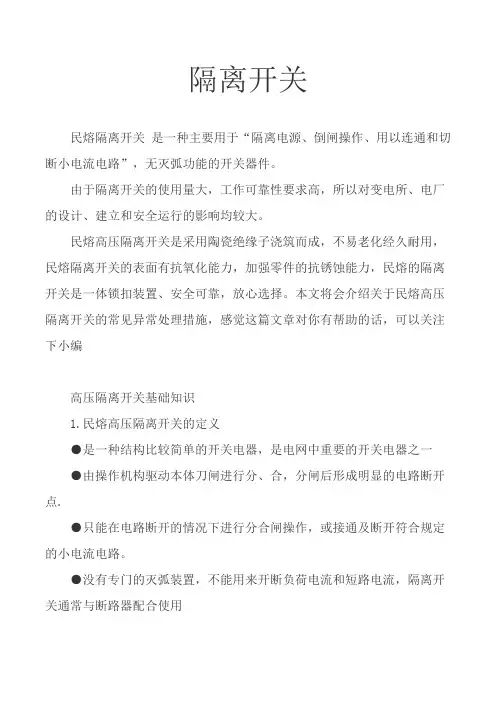

高压隔离开关常见异常处理 图文 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔高压隔离开关的常见异常处理措施，感觉这篇文章对你有帮助的话，可以关注下小编高压隔离开关基础知识1.民熔高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点.●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。
●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.民熔高压隔离开关的作用作用一隔离电源、保证安全■电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。
作用二分、合小电流■隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。
但具有一定的分、合小电感电流和电容电流的能力。
民熔隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。
.民熔隔离开关结构常用的高压隔离开关有GW9-12，HGW9-10G，主要包括下述部分：导电部分由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉与母线相连接；另一端较短，合闸时它与动刀片（动触头）相接触。
两条铜板组成接触条，又称为动触头，可绕轴转动一定角度，合闸时它夹持住静触头。
两条铜板之间有夹紧弹簧用以调节动静触头间接触压力，同时两条铜板，在流过相同方向的电流时，它们之间产生相互吸引的电动势，这就增大了接触压力，提高了运行可靠性。
在接触条两端安装有镀锌钢片叫磁锁，它保证在流过短路故障电流时，磁锁磁化后产生的相互吸引的力量，加强触头的接触压力，从而提高了隔离开关的动，热稳定性。
隔离开关操作原则和常见问题 图文 民熔
隔离开关隔离开关操作原则1、户内隔离开关户内隔离开关有单极式和三级式两种。
一般为隔离开关式结构并多采用线接触触头。
它由导电部分、支持绝缘子、操作绝缘子（或称拉杆绝缘子）及底座等组成。
2、隔离开关的操作原则（1）分、合闸动作要果断、迅速，终了时注意不可用力过猛，并目测其动触头位置是否符合要求。
（2）用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中间相。
分闸时，顺序与此相反。
（3）不管合闸还是分闸操作，都不应带负荷（除负荷在隔离开关允许的操作范围之内外）。
（4）发生带负荷误分或合隔离开关操作时，误合闸后不得再立即拉开，误分闸后不得立即合上（除若刚拉开一点，发现有火花产生时，可立即合上）。
3、隔离开关与断路器操作配合原则（1）隔离开关没有灭弧装置,不能用来接通和断开有负荷电流的电路；只能用来分、合只有电压而没有负荷电流的电路。
（2）线路停电操作顺序：先断开断路器，再断开负荷侧的隔离开关，最后断开电源侧的隔离开关。
（3）线路送电操作顺序：先合上电源侧的隔离开关，再合上负荷侧的隔离开关，最后合上断路器。
隔离开关常见故障及处理1、高压隔离开关的作用高压隔离开关具有隔离电压的功能，可用于开合避雷器、电抗器等不产生电弧的某些切换操作，或配合断路器进行不带电操作；停电或其他检修工作时，高压隔离开关可以切断停电部分与带电部分，以保证作业人员的安全；在一些特殊的供电系统中，高压隔离开关可对某些电路进行切换操作，改变供电系统的运行方式。
2、高压隔离开关常见故障高压隔离开关常见的故障有隔离开关过热故障、绝缘瓷瓶断裂故障、导电部分锈蚀等。
其中过热故障是高压隔离开关在运行中最常发生的缺陷。
发生隔离开关过热故障后，当运行电流还未达到额定值的60%时便已经出现不正常的发热现象，这是在投运前调试和检修中无法发现的问题。
3、高压隔离开关过热故障原因分析造成隔离开关过热故障原因有以下3 点：①在安装和检修时，使用了过多的导电膏。
实际上，并非导电膏越多导电性能就越好。

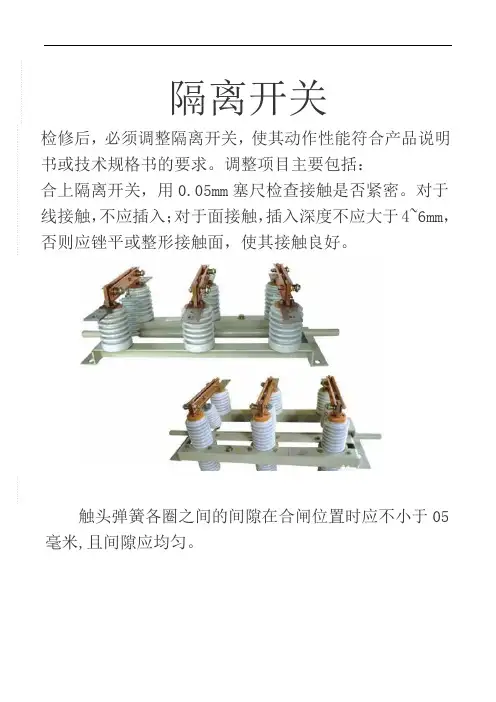

隔离开关调整步骤 图文 民熔
隔离开关
检修后，必须调整隔离开关，使其动作性能符合产品说明书或技术规格书的要求。
调整项目主要包括：
合上隔离开关，用0.05mm塞尺检查接触是否紧密。
对于线接触，不应插入；对于面接触，插入深度不应大于4~6mm，否则应锉平或整形接触面，使其接触良好。
触头弹簧各圈之间的间隙在合闸位置时应不小于05毫米,且间隙应均匀。
隔离开关组装好后，缓慢合上，观察闸刀是否对准静触头中心落下或进入，有无偏斜。
如果是这样，调整瓷瓶、拉杆或其他零件以消除缺陷。
隔离开关的分闸角度或分闸距离应符合要求。
室内隔离开关合上后，闸刀应有3～5mm的备用行程，三相同步应符合制造厂的要求。
检查辅助触头开关是否正确，打磨触头，确保接触良好。
隔离开关闭锁装置正确可靠。
隔离开关拉不开原因及解决方法 (图文)民熔
隔离开关
隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。
隔离开关在分闸位置时，触头之间有符合规定要求的绝缘距离和明显的分断标志；
在on位置，在规定的时间内，在正常电路条件和异常情况（如短路）下都能承载电流。
隔离开关结构简单，工作电压一般在1kV以上。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
介绍了隔离开关的功能、特点、类型、用途、防误改进、维护保养及常见问题。
隔离开关不能打开的原因
①冰雪结冰；
②传动机构卡死；
③接触件熔断或卡住。
隔离开关未断开的解决方法
（1）当手动操作机构操作的隔离开关不能分闸时，不得强行打开。
运行中应检查支柱绝缘子和机构的动作，防止绝缘子断裂。
（2）当电动操作机构操作的隔离开关不能打开时，应停止操作，并检查电机和连杆。
（3）当液压操作机构操作的隔离开关不能拔出时，检查液压泵内是否缺油，油质是否变差；如果油压下降而不能操作，应断开油泵电源，采用手动操作。
（4）操作机构因故障不能运行时，应在倒负荷后向调度员申请停电。
隔离开关的发热异常与处理方法 图文 民熔
隔离开关隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用其主要功能是:保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能;按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。
技能意义隔离开关发热主要是由于动静触头搭接面不够，刀闸接触不良或没有到位、动静触头搭接面氧化，接触电阻增大，引起发热引起等。
隔离开关发热时如不及时处理，会造成隔离开关熔毁烧断，产生弧光短路,造成断路器跳闸，从而影响电网安全稳定运行;因此，一旦发现隔离开关过热，就要及时进行处理。
工作原理此项工作的基本原理是:利用红外成像仪通过非接触探测红外热量，并将其转换成热图像和温度值进行计算;红外成像仪能够将探测到热量精确量化并对发热故障区域进行准确识别和严格区分。
作业对象此项工作主要通过红外测温仪来探测隔离开关发热状况并做相应的处理。
本作业现场为变电站设备区。
本作业现场为变电站设备区。
隔离开关过热异常判定主要分为以下三步:1、测温为及时发现异常发热的隔离开关，需要使用红外仪对检测设备进行测温。
具体步骤:1、握住仪器手柄并使其指向隔离开关表面;2、扣动测量扳机键开始测量;3、测量时，' SCAN'提示符将出现在液晶显示屏的右下方;4、松开测量键，液晶屏幕显示' HOLD'提示符表明读数已被锁定保持;5、按下拍照键;6、松开测量键后，约60秒后仪器自进行拍照动关机。
注意事项:在使用红外测温时，把红外测温仪对准被测量物体，按下测量键来回对被测物体进行扫描式测量，可寻找物体表面中的最高或最低的冷热源进行采值。
分析将所拍照片导入红外分析软件进行分析。
δ t=(t1-t2) /t1X100%=(T1-T2)/(T1-T0) X100%1. 80%以下是一-般缺陷;2.80%-95%是重大缺陷;3.95%以上是紧急缺陷;其中，紧急缺陷须立即停电处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关
一、隔离开关分合不到位情况处理情况分析1、隔离开关结构说明
2、上级文件中对于闸刀分合不到位缺陷的判断依据隔离开关合闸不到位，角度偏差大于15度时，报紧急缺陷；设备可以经另一把隔离开关复役时，报重要缺陷；可以经人为顶杆到位时，报一般缺陷；
隔离开关合闸不到位，角度偏差小于15度时，且设备红外测温正常时，报一般缺陷；分闸不到位：闸刀导电杆打开角度小于产品技术条件要求的最小角度；或者闸刀分闸后动静触头间的安全净距小于产品技术条件要求的最小净距等视为分闸不到位（产品未明确安全净距可参照以下标准10KV≥0.2 m；35KV≥0.4 m；110 kV≥1 m；220≥2 m；330≥2.8 m；500≥4.3 m（SDJ5-1985））。
闸刀位置与运行工况相符，定为一般缺陷。
4、闸刀分合不到位处理方法1、闸刀合闸状态的检查主要有两点：①连杆是否到位（闸刀连杆角度是否“直”）；
②动触头是否已完全卡在静触头内，动静触头的接触面是否足够。
2、闸刀分闸状态的检查主要有两点：
①连杆是否到位（分闸角度是否足够）；
②主刀与接地闸刀之间的机械闭锁是否已开放。
三。
如果开关未合到位，应按如下分析：
①当角度偏差大于15度时，必须用绝缘杆顶或人工操作进行处理。
如无法恢复，应报告调度员进行维修；
②当角度偏差小于15度大于10度，但动触头已完全卡在静触头上，动、静触头的接触面足够，对设备运行无影响。
可通过绝缘棒顶或手动调节。
如果无法调整，将报告缺陷，但可以继续操作；
③当角度偏差小于10度时，如果动触头已完全卡在静触头中，则动触头与静触头的接触面足够，无需调整；
④如果动触头没有完全卡在静触头上，或者接触面积不够，必须处理这种情况。
通过绝缘棒顶部或人工操作，如不能恢复，应报告调度员排除故障；
注：开关合闸到位的关键是检查动、静触头的接触情况。
连杆是否“直”并不是最重要的。
如果动、静触头已完全接触，没有明显的角度偏差，则不必通过绝缘杆进行调整！
2、 220kV变电站隔离开关分闸不合闸分析。
220kV变电站隔离开关电路图
隔离开关缺陷处理，看了就能学会，学习电工然来如此简单，民熔
电路图说明：电刀开关的电路分为控制电路和电机电路两部分，控制电路是指控
制开关的分、合，电机电路是指一旦控制电路接通，电机将旋转以驱动开关操作。
控制电源电路：由测控装置的闭锁接点与现场电气闭锁接点串联而成的单相交流供电回路。
控制电路接通后，电路中的分、合闸接触器启动，电动机回路中接触器的相应触头闭合，电动机旋转。
控制电路实现了闸刀开关的防误闭锁。
2现场运行中发现220kV变电所隔离开关不能分闸时，应采取以下方法：1。
检查当前操作步骤是否正确！（重要）
2如果后台防错在运行中失败，原因是后台五防存在问题。
检查操作逻辑是否正确，微机五防操作是否正确（模拟和触发操作）；
三。
如果后台五防在操作过程中已经通过验证，但出现操作超时，可能的原因如下：
①由于测控装置故障，遥控指令不能通过测控装置；
②现场闸刀开关电路故障；
4如果操作中，后台五防已通过验证，测控命令已下达，但操作超时，可能的原因是：现场闸刀开关电路有故障；
5现场闸刀开关电路故障排除步骤：
①用万用表测量接线盒内闸刀开关控制电源和电机电源保险丝是否正常；
②用万用表测量开关机构箱内控制电源小开关和电机电源小开关电压是否正常；
③测量现场电气防误闭锁回路接点是否接通（不推荐，有一定专业能力的操作人员可使用）。
也可以通过在后台机上查看间隔内其他设备（开关、闸刀开关、接地开关）的位置来判断
④测量测控装置的闭锁接点是否接通（不推荐，但有一定专业能力的操作人员可使用）；
⑤如果上述检查正常，其他可能的原因是开关机构箱本身，如限位开关不好，控制回路中连接的机构箱门触点未闭合，分合闸接触器故障，电机保护继电器故障，电机故障等，通知检修部去处理它。
⑥如果现场开关按钮可以操作，但后台不能操作，可能的原因是：远近控制开关位置“就地”，监控装置故障。
