电缆试验技术课件
第二节 电力电缆常规试验 四、内衬层绝缘电阻测量
内衬层绝缘电阻测量完毕后，为了便于比 较，需将实测绝缘电阻值换算为每千米长度的 数值，换算公式如下
R0＝RL / L 式中 R0—电缆每千米绝缘电阻，MΩ/km；
RL—电缆长度为L时的绝缘电阻，MΩ； L—电缆长度，km。
第二节 电力电缆常规试验 四、内衬层绝缘电阻测量
第二电力电缆常规试验 二、电缆主绝缘直流耐压和泄漏电流试验
电缆绝缘中有局部缺陷，但还没有完全失去绝缘 性能，如图所示，
第二电力电缆常规试验 二、电缆主绝缘直流耐压和泄漏电流试验
第二节 电力电缆常规试验 二、电缆主绝缘直流耐压和泄漏电流试验
（二）试验周期及判断依据
直流耐压和泄漏电流试验周期为1～3年， 新做终端和接头之后也要进行。广西电 网规程规定直流耐压仅适用于8.7/10kV及 以下塑料电力电缆，直流耐压试验电压 值按下表规定，加压时间为交接15min， 其余5min；升压过程应分阶段（至少3个 阶段,每段停留1min），以观察泄漏电流 变化情况，来判断绝缘是否良好。
电缆试验技术讲义
主讲 张晓沙
第一节 概述
电力电缆的种类和特点 电力电缆的典型结构 电力电缆的额定电压
（一） 按绝缘材料分类
塑料绝缘 :
橡胶绝缘: 油浸纸绝缘
聚氯乙稀绝缘型 聚乙稀绝缘型 交联聚乙稀绝缘型 氟塑料绝缘型 天然橡胶绝缘型 乙丙橡胶绝缘型
（二）按结构特征分类
分相型：分相屏蔽，一般用在10～35kV 油浸纸绝缘或塑料绝缘电缆中。
第二节 电力电缆常规试验 一、电缆主绝缘绝缘电阻试验
（二）试验周期及判断依据
绝缘电阻试验的周期为1～3年或新 做终端和接头后，在直流耐压试验之前 进行。
电缆绝缘电阻受电缆头污秽和潮湿 等因素的影响很大。鉴于以上原因在试 验中，对电缆主绝缘的绝缘电阻不作具 体规定，要求自行规定，对于高压电缆 一般大于1000MΩ 。
通常称35kV及以下电压等级的电缆 为中低压电缆，是应用最多的电缆 品种。
塑料绝缘电缆
电力电缆典型结构（单芯电缆）
单芯电缆
1、电缆芯线 电缆芯线的作用是传输电流，为减少电缆芯
线中的损耗和电压降，电缆芯线一般由具有高导 电系数的铜和铝制成。 2、电缆绝缘层
电缆绝缘层用于承受工作电压。电缆芯线既 处于高电位，又有大电流流过，因此，电缆绝缘 层材料必须满足下列要求： （1）高的击穿场强与足够的耐受工频、冲击与 操作过电压作用的能力。
外护套绝缘电阻测量完后，为了便于比较， 需将实测绝缘电阻值换算为每千米长度的数值， 换算公式如下：
R0＝ RL / L 式中 R0 — 电缆单位绝缘电阻，MΩ/km；
RL — 电缆长度为L时的绝缘电阻，MΩ； （实测值）
L — 电缆长度，km。
第二节 电力电缆常规试验 三、外护套绝缘电阻测量
4、电缆外护套破损进水的判断 当实测R0小于0.5MΩ时，还应
2、试验周期：试验周期（1）交接时；（2）耐 压试验前后；（3）新做电缆终端或接头。
第二节 电力电缆常规试验 四、内衬层绝缘电阻测量
判断依据为：每千米绝缘电阻值不 应低于0.5MΩ 3、测量方法
电缆内衬层绝缘电阻测量采用 500V兆欧表，试验接线如下图所示。
第二节 电力电缆常规试验 三、护套绝缘电阻测量
对于三芯统包型电缆，其绝缘承受的电压 除了导体对地电压U0外，还有导体之间的电压 U，因此试验电压以U0和U的平均值的倍数表示。
这一段主要掌握电缆额定电压地含义， U0/U的划分及U0选择，以及不同电缆的试验电 压确定。
第二节 电力电缆常规试验
一、电缆主绝缘绝缘电阻试验
（一）试验目的
初步判断电缆主绝缘是否受潮、老化， 检查耐压试验后电缆主绝缘是否存在缺陷。 运行中的绝缘电阻下降，则泄漏电流增大， 会导致绝缘材料发热、击穿或烧毁，发生 电缆损坏和停电事故。
（2）当电缆所在系统中的单相接地故障持续时间在 1min～2h之间，个别情况在2～8h之间时，必须选用Ⅱ 类U0，即10kV系统中应选用U0/U＝8.7/10kV；35kV中 应选用U0/U＝26/35kV；
（3）当电缆所在系统是采用中性点直接接地方式时， U0只有选Ⅰ类的。对于分相屏蔽的电缆，其绝缘承受的 电压只是导体对地电压U0，因此在电缆标准中规定的试 验电压是以U0的倍数，而不是以U的倍数表示。
第二节 电力电缆常规试验 一、电缆主绝缘绝缘电阻试验
（三)、测量方法
测量电缆主绝缘的绝缘电阻时， 应分别在每一相电缆上进行，非试 相电缆导体、金属屏蔽或金属套和 铠装层一起接地。0.6/1kV电缆选用 1000V摇表，0.6/1kV以上电缆选用 2500V摇表，6/6kV及以上也可用 5000kV摇表。
第二节 电力电缆常规试验 二、电缆主绝缘直流耐压和泄漏电流试验
额定电压U0/U(kV）
3.6/6 6/6 6/10 8.7/10
试验电压（kV） 交接/其余 15/15
24/24
24/24
35/35
第二节 电力电缆常规试验 二、电缆主绝缘直流耐压和泄漏电流试验
（三）试验注意事项和异常情况处理 1、电缆的击穿强度与所加的电压极性有关，
第二节 电力电缆常规试验 一、电缆主绝缘绝缘电阻试验
电缆绝缘电阻值随电缆的 温度、长度而变化，为便于纵 向比较，应换算到20℃时的每 km数值。
第二节 电力电缆常规试验 一、电缆主绝缘绝缘电阻试验
屏蔽线接于摇表“G”端，如图所示。屏蔽环 可用熔丝在芯线绝缘上缠绕几圈构成，熔丝必 须与芯线绝缘紧密接触。
电缆外护套破损进水的危害在于 浸蚀铠装层，若内衬层破损，会使 内衬层受潮进水，进而腐蚀金属层， 所以外护套破损不一定要立即处理， 但必须加强监视，以防缺陷进一步 发展，同时结合内衬层绝缘电阻的 测量数据进行综合分析判断。
第二节 电力电缆常规试验 四、内衬层绝缘电阻测量
1、试验目的
内衬层是位于铠装层和铜屏蔽层之间的绝缘层， 起铠装层衬垫和铜屏蔽层防蚀作用，当内衬层 由于外力等因素造成破损进水后，水分直接与 铜屏蔽层接触并腐蚀铜屏蔽层。测量目的是为 了检查内衬层的绝缘状况，进而判断内衬层是 否破损进水。
当外护套破损进水后，可万用表进一步判断外 护套是否进水。方法如下图。
第二节 电力电缆常规试验 三、外护套绝缘电阻测量
在图（a）中，万用表显示的绝缘电阻值R为
其中：
第二节 电力电缆常规试验 三、外护套绝缘电阻测量
如无进水，则无原电池形成，U≈0
在图（b）中，万用表显示的绝缘电阻值R为
第二节 电力电缆常规试验 三、外护套绝缘电阻测量
2、试验周期及判断依据 试验周期（1）交接时；（2）耐压试验 前后；（3）新做电缆终端或接头。 判断依据为：每千米绝缘电阻值不应低 于0.5MΩ
3、测量方法：电缆外护套绝缘电阻测量采 用500V兆欧表。
第三节 电力电缆常规试验 三、外护套绝缘电阻测量
试验接线如图所示。
第二节 电力电缆常规试验 三、外护套绝缘电阻测量
该用万用表法进一步判断外护套是 否进水。这种方法的依据是根据不 同金属在电解质溶液中能够形成原 电池的原理。
第二节 电力电缆常规试验 三、外护套绝缘电阻测量 表6
橡塑电缆的金属层、铠装层及其涂层用的 材料有铜、铅、铁和铝等，这些金属在电解质 溶液中的电极电位如表6所示
第二节 电力电缆常规试验 三、外护套绝缘电阻测量
第二节 电力电缆常规试验 一、电缆主绝缘绝缘电阻试验
当电缆主绝缘中存在部分受潮、全 部受潮或有击穿痕迹时，绝缘电阻的变 化取决于这些缺陷是否贯穿于两极之间。 如贯穿于两极之间，绝缘电阻会有灵敏 的反映。如只发生局部缺陷，电极间仍 保持着部分良好绝缘，绝缘电阻很少下 降，甚至不发生变化。因此，绝缘电阻 只能有效地检测出整体受潮和贯穿性的 缺陷。
正极性的击穿电压值比负极性约高10％， 所以一般采用负极性进行直流耐压试验。 2、有缺陷的电缆，在试验过程中会出现以 下现象：（1）升压时泄漏电流不成比例 地急剧上升；（2）在升压停留阶段，泄 漏电流不随时间衰减，反而增大；
第二节 电力电缆常规试验 二、电缆主绝缘直流耐压和泄漏电流试验
（3）泄漏电流值不稳定；（4）泄 漏电流值相间不平衡。一般采取提 高试验电压或延长试验时间来使电 缆击穿，然后寻找故障点。
第二节 电力电缆常规试验 二、电缆主绝缘直流耐压和泄漏电流试验
（一）试验目的
泄漏电流试验的原理与用兆欧表测 量绝缘电阻完全相同，泄漏电流试验中 所用直流电源是由高压整流装置供给， 用微安表指示电流。它的特点是试验电 压高，可任意调节，可使绝缘本身的弱 点更易显出来，有效地发现绝缘电阻试 验不易发现的问题。
第二节 电力电缆常规试验 三、外护套绝缘电阻测量
1、试验目的 电缆在敷设过程中或在运行中，由
于受直接外力自然力的作用会引起外护 套破损进水，或受地下水长期浸泡吸水 受潮，从而导致铠装层腐蚀损坏，造成 绝缘电阻下降。电缆外护套绝缘电阻测 量目的是检测电缆在敷设后或运行中外 护套是否损伤或受潮。
第三节 电力电缆常规试验 三、外护套绝缘电阻测量
绝缘材料性能稳定，不受外界因素影响而变质， 使绝缘水平降低，缩短使用寿命。
单芯电缆
（5）耐热性能好。 绝缘材料应在工作温度下长期运
行而绝缘性能不变坏。允许运行温度 越高，电缆的允许载流量越大，供电 能力越强。
单芯电缆
3.铜屏蔽层（绝缘屏蔽层） 具有改善电场分布，提供电容
电流与故障电流的通道，运行中 是单独接பைடு நூலகம்的，且要用绝缘的导 线单独接地，导线截面不小于 25mm2。
4、电缆内衬层破损进水的判断 若实测R0小于0.5 MΩ,还应采用前述的原
电池原理进一步判断内衬层是否进水。内衬层 破损进水后，在镀锌钢带与铜屏蔽层之间形成 原电池，产生0.334-（-0.76）≈1.1V的电位 差，当进水很多时，测到的电位差会变小。在 原电池中铜为“正”极，镀锌钢带为“负”极。
合集下载
电线电缆检验ppt课件
20
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
纸带法测量的结果应按下列公式计算：
式中：D——试样平均外径，单位mm L——试样实测周长，单位mm △——纸带厚度
21
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
14
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
4、橡皮和塑料绝缘（或）护套的外观检查
绝缘和护套表面要求表面光滑圆整、光泽均 匀、不偏芯、无机械损伤、压扁；没有正常 目力见到的杂物、气泡、气孔和显著颗粒； 不应有粗细不均和竹节形，绝缘与导体线芯， 绝缘与绝缘、绝缘与护套之间不得有粘连。 对于火花击穿的修补点处理要光滑、平整要 基本看不出明显修补点。
检验数字、取值应按有关标准规定中取数字位数，后 位数字进行四舍五入。
数字修约 在十进制中，数字的修约按照四舍五入的方法进行。 例如数字2.746，如果取两位小数，修约后的数字是 2.75；如果取一位小数，则修约后的数字为2.7。
8
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
返修品：检验结果按技术标准要求，有某些项目 不符合标准规定，但经过返修可以达到标准要求 者列为返修品。
废品：经检验完全不符合产品标准或技术条件规 定，又无修复价值的产品为废品。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
纸带法测量的结果应按下列公式计算：
式中：D——试样平均外径，单位mm L——试样实测周长，单位mm △——纸带厚度
21
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
14
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
4、橡皮和塑料绝缘（或）护套的外观检查
绝缘和护套表面要求表面光滑圆整、光泽均 匀、不偏芯、无机械损伤、压扁；没有正常 目力见到的杂物、气泡、气孔和显著颗粒； 不应有粗细不均和竹节形，绝缘与导体线芯， 绝缘与绝缘、绝缘与护套之间不得有粘连。 对于火花击穿的修补点处理要光滑、平整要 基本看不出明显修补点。
检验数字、取值应按有关标准规定中取数字位数，后 位数字进行四舍五入。
数字修约 在十进制中，数字的修约按照四舍五入的方法进行。 例如数字2.746，如果取两位小数，修约后的数字是 2.75；如果取一位小数，则修约后的数字为2.7。
8
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
返修品：检验结果按技术标准要求，有某些项目 不符合标准规定，但经过返修可以达到标准要求 者列为返修品。
废品：经检验完全不符合产品标准或技术条件规 定，又无修复价值的产品为废品。
高压电气设备预防性试验(电缆)PPT课件
-
8
电缆的种类、结构和特点
聚乙烯和交联聚乙烯绝缘电力电缆如不用铅、铝包而 用聚乙烯作护套时，为了对故障电流提供回路，在电 缆绝缘层的半导体屏蔽层外尚需有一层铜带。截面应 满足在单向接地故障或不同地点两相同时发生故障时 短路容量的要求。交联电缆的铠装层和屏蔽层应分别 用带绝缘的胶合导线单独接地，铜屏蔽层接地线的截 面积不应小于25mm2 （如铜丝屏蔽接地线截面与铜丝 屏蔽层截面积相等），铠装层接地线的截面积不应小 于10mm2。使金属护层上任一点非接地处的正常感应 电压，在未采取不能任意接触金属护层的安全措施时，
相同，工程上用的电介质，在一定程度上来说，都是不均匀
的，在电压作用下，都有可能产生这一现象。聚乙烯绝缘层
中电树枝的特点是，树枝放电是从材料不连续点或界面引发
出来，其特点是，树枝管连续，内空而没有水分，管壁上有
聚乙烯因放电而分解产生的碳粒痕迹，分枝少而清晰，如下
-
16
图（A）。
高压电缆的绝缘特性
第二类称为电化树技，它的产生原因基本上与电树枝相同，只 不过在空隙中渗进了其它化学溶液。因为聚乙烯绝缘电缆一般 没有完全密封的金属护套，土地中的化学成分就可以渗透过电 缆护套、绝缘层而到达线芯表面，与导体材料起化学反应，其 生成物（如亚硫酸铜、硫化物溶液等）在电场作用下蔓延伸入 绝缘层形成树技物，称为电化树技。这种树技呈棕褐色，它在 比形成电树技低得多的场强下即可产生。典型电化树技的图象 如下图（B）所示。
-
10
电缆的主要参数
4、电缆的主要参数
电缆的长期允许载流量。 电缆的长期允许 载流量，这是指在允许的导线工作温度下和 一定的环境温度下的允许通过电流。
电缆的短时允许负载电流。 实际上过载能 力一般不大于3KV者为10%；6~10KV者为 15%；連续2 h
电力电缆技术及应用5.3电缆路径查寻及故障精确定点课件
2、电缆线路鉴别
当音频信号源开机后，发出1kHz或10kHz的音频信号，在待鉴别的 电缆处，用专用接收机、探测线圈和耳机在现场收听。当探测线圈环绕 待测电缆转动时，耳机中的音频信号有明显的强弱变化。
在采用第一种接法时，当探测线圈分别在两相接入信号的导体的上 下方时，音频信号为最强。
在采用第二种接法时，当探测线圈靠近接入信号的导体时音频信号 为最强。
3、电缆故障的精确定点
(a)副磁场 离故障点较远
3、电缆故障的精确定点
（b）正磁场 离故障点较近 图5-14 电缆故障点放电产生的典型磁场和声音波形
3、电缆故障的精确定点
3）音频信号法 此方法主要是用来探测电缆的路径走向。在电缆两相间或者相和金 属护层之间（在对端短路的情况下）加入一个音频电流信号，用音频信 号接收器接收这个音频电流产生的音频磁场信号，就能找出电缆的敷设 路径；在电缆中间有金属性短路故障时，对端就不需短路，在发生金属 性短路的两者之间加入音频电流信号后，音频信号接收器在故障点正上 方接收到的信号会突然增强，过了故障点后音频信号会明显减弱或者消 失，用这种方法可以找到故障点。
这样并能与邻近电缆的工频电流、零序电流和高次谐波电流所产生 的干扰信号相区别，从而确定接入音频信号的电缆是否为需要检修的电 缆。
2、电缆线路鉴别
3)利用脉冲磁场方向鉴别电缆 在需鉴别电缆的对端做一个相对地间隙模拟故障，然后通过高压信 号发生器向电缆中施加高压脉冲信号，把感应线圈分别放在各条电缆的 两侧，磁场方向发生变化的电缆就是作业电缆。
2、电缆线路鉴别
2)音频信号鉴别法 电缆路径探测仪由音频信号源、通用接收机、探测线圈组成。 接入音频信号有两种方法。 一种是将音频信号源的输出端与电缆一端的两相导体连接，将电缆 另一端的两相导体跨接，或三相短路接地。 另一种接法是将音频信号接在电缆一相导体与接地的金属护套之间 ，在另一端也将该相导体与金属护套连接。
《电缆链路测试》课件
3
4. 结果分析
4
分析测试结果，评估电缆链路的质量和 性能，并记录相应的测试报告。
1. 目标设定
明确测试的目的和要求，制定测试计划， 并准备相应的测试工具和设备。
3. 测试执行
按照测试计划，执行各项测试，例如连 通性测试、电阻测试、信噪比测试等。电缆Biblioteka 路测试的工具和设备电缆测试仪
用于测试电缆链路的连通性、电 阻、衰减、串扰等参数。
《电缆链路测试》PPT课 件
本课程介绍电缆链路测试方面的基本概念和技术，提供全面而详细的知识， 帮助您了解电缆链路测试的重要性以及相关的测试方法和流程。
电缆链路测试的重要性
1 保障网络性能
电缆链路测试有助于确保数据传输的可靠性 和稳定性，提升网络性能。
2 提高工作效率
通过测试电缆链路，可以有效地定位和解决 网络故障，减少维修时间和成本。
1 检查物理连接
重新检查电缆的插头、接头和连接器，确保 它们连接稳固。
2 检测信号强度
测试信号的强度和衰减情况，定位信号强度 不足或衰减过大的地方。
3 解决电磁干扰
对电缆附近的电子设备进行隔离或屏蔽，减 少电磁干扰对信号传输的影响。
4 更换故障部件
如果发现电缆或连接器有损坏或故障，及时 更换它们。
电缆链路测试的最佳实践
3 满足行业标准
遵循电缆质量和性能标准，确保网络符合相 关行业的要求。
4 增强网络安全
通过测试电缆链路，可以检测潜在的安全漏 洞，保障网络的安全性。
电缆链路测试的类型
可视检查
通过目测检查电缆链路的物 理连接、接头和外观，确保 其正常。
连通性测试
测试电缆链路上各个节点之 间的连通性，例如测试电缆 是否中断或短路。
OWTS电力电缆振荡波局部放电测试案例PPT演示课件

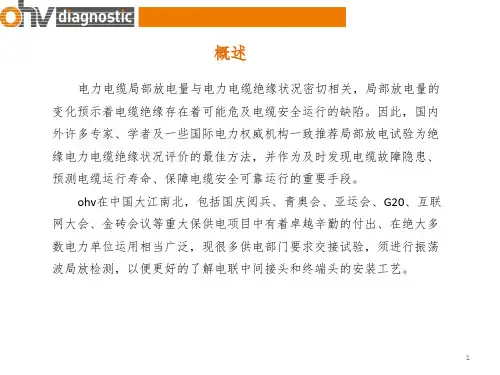

概述
