过程控制系统试题(A)答案

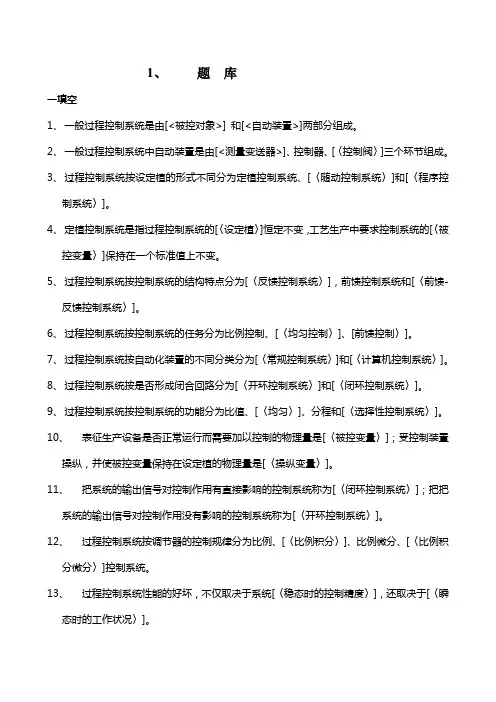

南京工业大学过程控制题库及参考答案.
1、题库一填空1、一般过程控制系统是由[<被控对象>] 和[<自动装置>]两部分组成。
2、一般过程控制系统中自动装置是由[<测量变送器>]、控制器、[〈控制阀〉]三个环节组成。
3、过程控制系统按设定植的形式不同分为定植控制系统、[〈随动控制系统〉]和[〈程序控制系统〉]。
4、定植控制系统是指过程控制系统的[〈设定植〉]恒定不变，工艺生产中要求控制系统的[〈被控变量〉]保持在一个标准值上不变。
5、过程控制系统按控制系统的结构特点分为[〈反馈控制系统〉]，前馈控制系统和[〈前馈-反馈控制系统〉]。
6、过程控制系统按控制系统的任务分为比例控制、[〈均匀控制〉]、[前馈控制〉]。
7、过程控制系统按自动化装置的不同分类分为[〈常规控制系统〉]和[〈计算机控制系统〉]。
8、过程控制系统按是否形成闭合回路分为[〈开环控制系统〉]和[〈闭环控制系统〉]。
9、过程控制系统按控制系统的功能分为比值、[〈均匀〉]、分程和[〈选择性控制系统〉]。
10、表征生产设备是否正常运行而需要加以控制的物理量是[〈被控变量〉]；受控制装置操纵，并使被控变量保持在设定植的物理量是[〈操纵变量〉]。
11、把系统的输出信号对控制作用有直接影响的控制系统称为[〈闭环控制系统〉]；把把系统的输出信号对控制作用没有影响的控制系统称为[〈开环控制系统〉]。
12、过程控制系统按调节器的控制规律分为比例、[〈比例积分〉]、比例微分、[〈比例积分微分〉]控制系统。
13、过程控制系统性能的好坏，不仅取决于系统[〈稳态时的控制精度〉]，还取决于[〈瞬态时的工作状况〉]。
14、对过程控制系统的基本性能要求有三点，分别为[〈稳定性〉]，准确性和[〈快速性〉]。
15、过程控制系统是由6种基本典型环节组成，它们分别为一阶环节、[〈二阶环节〉]、比例环节、积分环节、微分环节和[〈纯滞后环节〉]。
16、被控对象的特性就是[〈被控对象〉]的输出变量与[〈输入变量〉]之间的关系。
过控试题及答案
过控试题及答案一、单选题（每题2分，共10分）1. 以下哪个选项不是过程控制的组成部分？A. 传感器B. 执行器C. 显示器D. 变压器答案：D2. PID控制器中的“P”代表什么？A. 比例B. 积分C. 微分D. 反馈答案：A3. 在过程控制系统中，哪一个参数是用来衡量系统响应速度的？A. 延迟时间B. 稳态误差C. 振荡频率D. 响应时间答案：D4. 过程控制中，开环控制和闭环控制的主要区别是什么？A. 开环控制没有反馈B. 闭环控制没有传感器C. 开环控制没有执行器D. 闭环控制没有控制器答案：A5. 在过程控制中，哪个术语用来描述系统输出与期望输出之间的差异？A. 误差B. 偏差C. 反馈D. 调节答案：A二、多选题（每题3分，共15分）1. 过程控制系统中常见的干扰类型包括哪些？A. 温度变化B. 压力变化C. 人为操作D. 电磁干扰答案：A、B、D2. 以下哪些因素会影响过程控制系统的稳定性？A. 控制器增益B. 系统延迟C. 传感器精度D. 执行器响应时间答案：A、B、D3. 过程控制系统中，调节器的调节规律包括哪些？A. 比例B. 积分C. 微分D. 非线性答案：A、B、C4. 下列哪些设备是过程控制系统中常用的传感器？A. 温度传感器B. 压力传感器C. 流量传感器D. 位移传感器答案：A、B、C、D5. 在过程控制系统设计中，哪些是设计者需要考虑的因素？A. 控制精度B. 系统成本C. 操作简便性D. 系统安全性答案：A、B、C、D三、判断题（每题1分，共5分）1. 过程控制系统中的控制器总是需要反馈信号。
（对/错）答案：错2. PID调节器可以同时调节比例、积分和微分三个参数。
（对/错）答案：对3. 过程控制系统中的开环控制比闭环控制更稳定。
（对/错）答案：错4. 过程控制系统的延迟时间越短，系统响应越快。
（对/错）答案：对5. 过程控制系统中的传感器和执行器可以互换使用。
过程控制系统试卷及答案
过程控制系统试卷及答案一、选择题（每题3分，共30分）1. 以下哪个不是过程控制系统的基本组成部分？A. 控制器B. 被控对象C. 执行机构D. 操作系统答案：D2. 以下哪种控制方式属于闭环控制？A. 开环控制B. 串级控制C. 比例控制D. 反馈控制答案：D3. 在PID控制器中，以下哪个参数主要影响系统的稳定性？A. 比例系数B. 积分系数C. 微分系数D. 比例系数和积分系数答案：C4. 以下哪个过程控制系统中，被控变量是流量？A. 液位控制系统B. 温度控制系统C. 压力控制系统D. 流量控制系统答案：D5. 以下哪个控制策略主要用于抑制高频干扰？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：C6. 在过程控制系统中，以下哪个环节不属于控制回路？A. 控制器B. 执行机构C. 传感器D. 被控对象7. 以下哪种控制方式属于非线性控制？A. 比例控制B. 串级控制C. 模糊控制D. 反馈控制答案：C8. 在过程控制系统中，以下哪个环节的作用是进行信号转换和放大？A. 控制器B. 执行机构C. 传感器D. 被控对象答案：C9. 以下哪种控制方式适用于大滞后系统？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制10. 在过程控制系统中，以下哪个参数表示系统的快速性？A. 调整时间B. 超调量C. 稳态误差D. 稳定性答案：A二、填空题（每题3分，共30分）11. 过程控制系统的基本组成部分有控制器、被控对象、执行机构和________。
答案：传感器12. 在PID控制器中，比例系数、积分系数和________系数共同调节系统的性能。
答案：微分13. 串级控制系统由主控制器、副控制器和________组成。
答案：副被控对象14. 在过程控制系统中，________的作用是将被控对象的输出信号转换为控制器所能接收的信号。
答案：传感器15. 模糊控制器主要由模糊化、________和反模糊化三个环节组成。
过程控制系统试卷及答案
过程控制系统试卷及答案Credit is the best character, there is no one, so people should look at their character first.过程控制系统试卷C卷一、填空题每空1.5分本题33分1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成..2、过程控制系统由工程仪表和被控过程两部分组成..3、压力检测的类型有三种;分别为：弹性式压力检测、应变式压力检测、压阻式压力检测..4、气动执行结构主要有薄膜式和活塞式两大类..5、根据使用的能源不同;调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类..6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模..7、积分作用的优点是可消除稳态误差余差;但引入积分作用会使系统稳定性下降..8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种..9、造成积分饱和现象的内因是控制器包含积分控制作用;外因是控制器长期存在偏差..二、名词解释题每小题5分本题15分1、过程控制：指根据工业生产过程的特点;采用测量仪表、执行机构和计算机等自动化工具;应用控制理论; 设计工业生产过程控制系统;实现工业生产过程自动化..2、串级控制系统：值采用两个控制器串联工作;主控制器的输出作为副控制器的设定值;由副控制器的输入去操纵调节阀;从而对住被控变量具有更好的控制效果..3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络;具有全数字化、分散、双向传输和多分枝的特点;是工业控制网络向现场级发展的产物..三、简答题每小题8分本题32分1、什么是PID;它有哪三个参数;各有什么作用怎样控制答： PID是比例-积分-微分的简称..其三个参数及作用分别为： 1比例参数KC;作用是加快调节;减小稳态误差.. 2积分参数Ki;作用是减小稳态误差;提高无差度 3微分参数Kd;作用是能遇见偏差变化趋势;产生超前控制作用;减少超调量;减少调节时间.. 2、前馈与反馈的区别有哪些答：1控制依据：反馈控制的本质是“基于偏差来消除偏差”;前馈控制是“基于扰动消除扰动对被控量的影响”..2控制作用发生时间方面：反馈控制器的动作总是落后于扰动作用的发生;是一种“不及时”的控制；扰动发生后;前馈控制器及时动作..3控制结构方面:反馈为闭环控制;存在稳定性问题;即使闭环环节中每个系统都是稳定的;但闭环后稳定与否;还需要进一步分析；前馈属于开环控制;各环节稳定;系统必然稳定..4校正范围方面：反馈对各种扰动都有校核作用；前馈;只对被校核的前馈扰动有校正作用;其他则没有..5控制规律方面：反馈通常是P PI PD PID等典型规律；前馈控制规律较为复杂;不好掌握..3、控制器正反方向判断答：所谓作用方向;就是指输入作用后;输出的变化方向..当输入增加时;输出也增加;则成该环节为“正环节”;反之;当输入增加时;输出减少;则称“反作用”..具体步骤1;判断被控对象的正/反作用那个方向;主要由工艺机理确定..2确定执行器的正/反作用方向由安全工艺条件决定..3确定广义对象的正/反作用方向4确定执行器的正/反作用方向4、如图所示的压力容器;采用改变气体排出量以维持容器内压力恒定：1调节阀应选择气开式还是气关式请说明原因..2压力控制器PC应为正作用还是反作用请说明原因..答：1应选择气关式..因为在气源压力中断时;调节阀可以自动打开;以使容器内压力不至于过高而出事故..2 调节阀应选择气关式;则压力控制器PC应为反作用.. 当检测到压力增加时;控制器应减小输出;则调节阀开大;使容器内压力稳定.. 或：当检测到压力减小时;控制器应增大输出;则调节阀开小;使容器内压力稳定..四、分析与计算题第1小题8分;第2小题12分本题20分1、本小题8分如下图所示的隔焰式隧道窑烧成带温度控制系统;烧成带温度是被控变量;燃料流量为操纵变量..试分析： 1该系统是一个什么类型的控制系统画出其方框图；2确定调节阀的气开、气关形式;并说明原因..答：1该系统是一个串级控制系统;其方框图为：2当调节阀气源出现故障失去气源时;为保证系统安全;应使阀门处于关闭位置;故调节阀采用气开式..2、本小题12分如下图所示的液体储罐;设进水口和出水口的体积流量分别是 q1和 q o ; 输出变量为液位h;储罐的横截面积为A ..试建立该液体储罐的动态数学模型 HS/Q t S过程控制试题库答案一;填空题1．一般一个简单控制系统由检测/变送装置、被控对象、调节器和执行机构组成..2．过程控制系统常用的参数整定方法有：经验法、衰减曲线法、稳定边界法/临界比例度法和响应曲线法..3．在PID调节器中;调节器的Kc越大;表示调节作用越强;Ti值越大;表示积分作用减弱;Td值越大表示微分作用增强..4．常见的过程计算机控制系统分为下列几种典型形式：操作指导控制系统、直接数字控制系统、监督计算机控制系统、集散控制系统和现场总线控制系统..5．在闭环控制系统中;根据设定值的不同形式;又可分为定值控制系统;随动控制系统和程序控制系统..1定值控制系统特点：设定值是固定不变；作用：保证在扰动作用下使被控变量始终保持在设定值上..2随动控制系统特点：设定值是一个变化量；作用：保证在各种条件下系统的输出及时跟踪设定值变化..3程序控制系统特点：设定值是一个按一定时间程序变化的时间函数；作用：保证在各种条件下系统的输出按规定的程序自动变化..6．热电偶温度计的基本组成部分部分是热电偶、测量仪表、连接热电偶和测量仪表的导线..7．串级控制系统能迅速克服进入副回路的扰动;改善主控制器的广义对象特性;容许副回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质..8定值控制系统是按偏差进行控制的;而前馈控制是按扰动进行控制的；前者是闭环控制;后者是开环控制..9.保证控制系统成为负反馈10.干扰量的变化11.正确;迅速;可靠12.改善动态性能13.微分二;选择题1.由于微分调节规律有超前作用;因此调节器加入微分作用主要是用来C:A.克服调节对象的惯性滞后时间常数T;容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后时间常数T;容量滞后τc3.定值调节是一种能对A进行补偿的调节系统..A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化D.设定值的变化4.定值调节系统是X环调节;前馈系统是X环调节B..A．开;闭B．闭;开C．开;开D．闭;闭5.调节系统在纯比作用下已整定好;加入积分作用后;为保证原稳定度;此时应将比例度A..A.增大B.减小C.不变D.先增大后减小6.成分、温度调节系统的调节规律;通常选用C..A.PIB.PDC.PID7..流量、压力调节系统的调节规律;通常选用A..A.PIB.PDC.PID8.液位调节系统的调节规律;通常选用D..A.PIB.PDC.PIDD.P9.A10.调节系统中调节器正、反作用的确定是根据B：A．实现闭环回路的正反馈..B．实现闭环回路的负反馈..C．系统放大倍数恰到好处D．生产的安全性..11.单纯的前馈调节是一种能对C进行补偿的调节系统..A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化12.定值调节是一种能对A进行补偿的调节系统..A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化13.热电偶温度计CA是利用两个相互接触金属导体的温差电动势特性进行测温的..B是利用两个相互接触金属导体的接触电动势特性进行测温的..C是利用两个相互接触金属导体的温差电动势和接触电动势特性进行测温的..D是利用两个非接触金属导体的温差电动势和接触电动势特性进行测温的..14.下面的叙述中哪一个是最为合理的DA控制系统的时间滞后现象主要是由于被控对象的惯性特性引起的..B控制系统的时间滞后现象主要是由于检测装置的安装位置引起的..C控制系统的时间滞后现象对控制系统的稳定性无影响..D以上三种叙述都不完整..15.D16.DCS的中文含意是：BA比例、积分、微分控制..B分布式控制系统..C可编程序控制器..D以上三个都不正确..三．判断1.×2.与DCS相比;Fieldbus的主要技术优点之一是实现了控制系统彻底的分散√3.热电阻温度计需要进行冷端补偿才能正常工作..×4.PID的含义是比例、积分和微分..√5.前馈控制系统是一种定值控制;一般情况下前馈控制可以单独使用..×6.用Smith补偿器来处理大时延控制对象时;不必要提供精确的对象数学模型..×7.被控对象特性是指被控对象输入与输出之间的关系..√8.串级控制系统中的副控制器给定值是由主控制器的输出决定的;所以副控制器相当于一个闭环定值控制系统..×9.衰减比n表示系统过渡过程曲线变化两个周期后的衰减快慢..×10.热电阻温度计和热电偶温度计一样;测温时需要进行温度补偿..×11.一个单回路控制系统由控制器、执行器、检测变送装置和被控对象组成..√12.在比值控制系统中;一般选择易调节的量为主变量;易测量的量为副变量..×18.DDC的中文含义是直接数字控制.. √19.被控对象的动态特性是描述被控对象输入输出关系动态特征的.. √ 20.串级控制系统适用于容量滞后较小的生产工艺过程.. ×21.前馈控制系统一般可单独使用;因为其控制精度高;且不受外界干扰影响..×22.前馈控制与定值控制的原理相同;都是以偏差进行调解的.. ×23.被控对象的存滞后时间常数是由于其自身的惯性特性引起的.. ×24.在串级控制中;副控制器的输入值为主控制器的输出.. √四．简答题13.什么是定值控制系统答案：定值控制系统是指设定值恒定不变的控制系统..定值控制系统的作用是克服扰动对被控变量的影响;使被控变量最终回到设定值或其附近.以后无特殊说明控制系统均指定值控制系统而言..14.什么是随动控制系统答案：随动控制系统的设定值是不断变化的;随动控制系统的作用是使被控变量能够尽快地;准确无误地跟踪设定值的变化而变化..15.什么是程序控制系统答案：程序控制系统的设定值也是变化的;但它是一个已知的时间函数;即设定值按一定的时间程序变化..16.什么是调节被控对象;给定值和偏差答案：自动调节系统的生产设备叫做调节对象或简称对象;而生产中要求保持的工艺指标;称为给定值..对于自动调节系统中;习惯采用给定值R减去测量值Y作为偏差e;即e=R-Y;给定值R大于测量值Y时为正偏差;而给定值R小于测量值Y时为负偏差..17.简述建立对象的数学模型两种主要方法:每写出1 种方法的得2分答案：一是机理分析法：机理分析法是通过对对象内部运动机理的分析;根据对象中物理或化学变化的规律比如三大守恒定律等;在忽略一些次要因素或做出一些近似处理后推导出的对象特性方程..通过这种方法得到的数学模型称之为机理模型;它们的表现形式往往是微分方程或代数方程.. 二是实验测取法：实验测取法是在所要研究的对象上;人为施加一定的输入作用;然后;用仪器测取并记录表征对象特性的物理量随时间变化的规律;即得到一系列实验数据或实验曲线..然后对这些数据或曲线进行必要的数据处理;求取对象的特性参数;进而得到对象的数学模型..18. 写出一个带有纯时间滞后的一阶惯性线性定常被控对象的传递函数表达式;说明个参数含义 K——放大系数——滞后时间——惯性时间常数 19.答：如果有一个输入量作用于过程;通过过程后被放大K倍.. 20.答：时间常数越大;系统反应越慢;T越小;系统反应越快.. 21.答：当输入量输入受控过程时;受控变量并没有马上动作;而是需要一定的时间才发生变化.. 22.答：机理分析法是通过对过程内部运行机理的分析;根据其物理或化学变化规律;在忽略一些次要因素或做出一些近似处理后得到过程特性方程;其表现形式往往是微分方程或代数方程..这种方法完全依赖先验知识;所得到的模型称为理模型..机理分析法一般限于简单过程的数学模型建立..23.简述用机理分析方法建立被控对象数学模型的步骤机理建模的一般步骤如下：1)根据实际工作情况和生产过程要求;确定过程的输入变量和输出变量..2 依据过程的内在机理;利用适当的定理定律;建立原始方程..3 确定原始方程式中的中间变量;列写出中间变量与其他因素之间的关系..4 消除中间变量;即得到输入输出变量的微分方程..5 若微分方程是非线性的;则需要进行线性处理..6 标准化;将于输入有关的各项放在等号右边;与输出有关的各项放在等号左边;并按降幂排序..24简述建立被控对象数学模型的实验测试方法实验测取法是在所要研究的对象上;人为施加一定的输入作用;然后;用仪器测取并记录表征对象特性的物理量随时间变化的规律;即得到一系列实验数据或实验曲线..然后对这些数据或曲线进行必要的数据处理;求取对象的特性参数;进而得到对象的数学模型..25建立被控对象数学模型的常用实验测试方法有哪些主要有阶跃信号法和矩形脉冲法26.什么叫绝对压力、表压及真空度它们的相互关系是怎样的答案：绝对压力：绝对真空下的压力称为绝对零压;以绝对零压为基准来表示的压力叫绝对压力.. 表压力：当绝对压力大于大气压力时;绝对压力高于大气压力的数值称为表压力;简称表压.. 真空度：当绝对压力小于大气压力时;绝对压力低于大气压力的数值称为真空度或负压..27.简述PID调节器cK、iT和dT的作用是什么答案：在PID调节器中;cK越大;表示调节作用越强;iT值越大;表示积分作用减弱;dT值越大表示微分作用增强..28.有一流量调节系统;信号传输管线很长;因此;系统产生较大的传送滞后..有人设想给调节器后加微分器来改善系统特性;试问这种设想合理否为什么若不合理;应采取什么措施合理答案：这种设想不合理;因为信号传送滞后是纯滞后;而微分作用不能克服纯滞后.. 解决这一问题合理的措施是采用1：1继动器加在信号传输线之间;以增大信号流速;从而减小传输滞后;改善系统特性..29.利用微分作用来克服控制系统的信号传递滞后的设想是否合理与正确答案：这种设想不合理;因为信号传送滞后是纯滞后;而微分作用不能克服纯滞后..合理的措施是采用1：1继动器加在信号传输线之间;以增大信号流速;从而减小传输滞后;改善系统特性..30.通常在什么场合下选用比例P;比例积 PI;比例积分微分PID调节规律答案：比例调节规律适用于负载变化较小;纯滞后不太大而工艺要求不高又允许有余差的调节系统.. 比例积分调节规律适用于对象调节通道时间常数较小;系统负载变化不大需要消除干扰引起的余差;纯滞后不大时间常数不是太大而被调参数不允许与给定值有偏差的调节系统.. 比例积分调节规律适用于容量滞后较大;纯滞后不太大;不允许有余差的对象..31.试简述临界比例度法及其特点..答案：临界比例度法是在纯比例运行下通过试验;得到临界比例度靠和临界周期Tk;然后根据经验总结出来的关系求出控制器各参数值.. 这种方法比较简单、易于掌握和判断;适用于一般的控制系统..但是不适用于临界比例度小的系统和不允许产生等幅振荡的系统;否则易影响生产的正常进行或造成事故..32.试简述衰减曲线法及其特点..答案：衰减曲线法是在纯比例运行下通过使系统产生衰减震荡;得到衰减比例度s和衰减周期sT或上升时间升T;然后根据经验总结出来的关系求出控制器各参数值.. 这种方法比较简便;整定质量高;整定过程安全可靠;应用广泛;但对于干扰频繁;记录曲线不规则的系统难于应用..33.什么是检测元件能将被测的变量参数直接转换成适合于测量形式的元件或器件.. 例如;测量温度的检测元件热电偶;能将温度转换成毫伏信号;用于显示和控制..34.什么是变送器传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称;通常由敏感元件和转换元件组成.. 当传感器的输出为规定的标准信号时;则称为变送器..。
过程控制系统期末考题及答案
过程控制系统试题及答案（全班仅一份）1、什么是控制系统的过渡过程？研究过渡过程有什么意义？（1）系统从一个平衡状态过渡到另一个平衡状态的过程称为系统的过渡过程。
（2）对设计、研究、整定和改进调节系统都具有重要的意义。
2、在控制系统中，被控变量的选择应遵循什么原则？（1）尽可能选择对产品的质量和产量、安全生产等具有决定性作用，可直接测量的参数作为被控参数。
（2）当不能用直接参数作为被控变量时，应选择与直接参数有单值对应关系的间接变量作为被控参数。
（3）必须考虑到工艺过程的合理性以及国内外仪表的生产的现状。
3、在控制系统中，操纵变量的选择应遵循什么原则？（1）控制变量应具有可控性、工艺操作的合理性、经济性。
（2）控制通道放大系数Ko要适当大，时间常数To要适当小，纯滞后时间越小越好。
（3）干扰通道放大系数Kf应尽可能小，时间常数Tf要大一些，干扰作用点位置要远离被控量，靠近控制阀为好。
4、过程控制系统有哪些特点？（1）被控对象的多样性。
（2）对象存在滞后。
（3）对象特性的非线性。
（4）控制系统比较复杂。
5、什么是控制规律?常用的控制规律有哪些？它们各有什么特点？（1）控制规律是指控制器的输出信号与输入信号之间随时间变化的规律。
（2）控制系统中常用的控制规律有比例(P)、比例积分(PI)、比例积分微分(PID)控制规律。
（3）比例控制规律：它的特点是控制及时，反应快速，控制结果有余差。
比例积分控制规律：它的特点是能够消除余差，但是控制作用比较缓慢、控制不及时。
比例积分微分控制规律：微分作用对于克服容量滞后有显著效果，在比例作用的基础上加上微分作用能提高系统的稳定性，加上积分作用能消除余差，因而可以使系统获得较高的控制质量。
6、自动控制系统主要有哪些部分组成？各组成部分的作用是什么？（1）由被控对象、检测变送单元、控制器和执行器组成。
（2）被控对象：是指控制的生产设备或装置。
检测变送装置：检测被控变量的数值并将其转换为一种特定输出信号。
过程控制复习题答案
过程控制复习题答案一、选择题1. 在过程控制中，闭环控制系统与开环控制系统的主要区别在于（）。
A. 是否有反馈环节B. 是否使用计算机C. 是否有控制器D. 是否有执行器答案：A2. PID控制器中，P代表（）。
A. 比例B. 积分C. 微分D. 预测答案：A3. 在过程控制中，以下哪个不是控制系统的基本组成部分（）。
A. 被控对象B. 测量元件C. 操作人员D. 控制器答案：C二、填空题1. 过程控制中，控制器的输出信号通常驱动_______来改变被控变量。
答案：执行器2. 闭环控制系统的控制目标是使被控变量保持在_______值。
答案：设定点3. 在PID控制器中，积分作用可以消除系统的_______误差。
答案：稳态三、简答题1. 简述过程控制中前馈控制与反馈控制的主要区别。
答案：前馈控制是在干扰发生之前，根据干扰的预测值来调节控制器的输出，以抵消干扰的影响。
而反馈控制则是在干扰发生后，通过测量被控变量的实际值与设定值之间的偏差，来调节控制器的输出，以达到控制目的。
2. 描述PID控制器中比例、积分、微分三个作用的特点及其在控制系统中的作用。
答案：比例作用根据偏差的大小来调节输出，偏差越大，调节作用越强。
积分作用可以消除稳态误差，使系统达到无误差的稳态。
微分作用可以预测偏差的变化趋势，提前进行调节，从而提高系统的响应速度和稳定性。
四、计算题1. 给定一个一阶系统，其时间常数为5秒，试计算在单位阶跃输入下，系统达到95%稳态值所需的时间。
答案：根据一阶系统的响应特性，达到95%稳态值所需的时间大约为3个时间常数，即15秒。
2. 对于一个二阶系统，其自然频率为4 rad/s，阻尼比为0.5，试计算系统的临界阻尼时间。
答案：临界阻尼时间可以通过公式\(\tau_c = \frac{1}{\omega_n\sqrt{1-\zeta^2}}\)计算，其中\(\omega_n\)为自然频率，\(\zeta\)为阻尼比。
《过程控制系统》期末试卷+参考答案
xxxx-xxxx学年第x学期《过程控制系统》试题（卷）A课程代码 BB058007 考试方式闭卷考试时长 100 分钟姓名学号教学班号专业级班（每空1分，共25分）1、过程控制系统由和两部分组成。
2、过程检测仪表的接线方式有两种：、。
3、压力检测的类型有三种，分别为：、、。
4、PID调节器分为和两种。
5、理想流量特性有四类，分别是、、、。
6、常用比值运算部件有：、、、。
7、前馈控制规律取决于和的传递函数。
8、主要扰动无法落在串级控制的副环时，用可得到更好的控制效果。
9、混合型选择性控制系统指：既包含有，又有。
10、产生积分饱和的3个条件：（1）（2）（3）。
（每个3分，共18分）1、阀位控制系统2、积分饱和3、比例控制系统4、.超驰控制系统5、现场总线6、均匀控制系统（每个6分，共30分）1、被控对象、调节阀、调节器的正、反作用方向各是怎样规定的？2、什么是简单控制系统？试画出简单控制系统的典型方块图。
3、调节器参数整定的任务是什么？工程上常用的调节器参数整定有哪几种方法？4、怎样选择串级控制系统中主、副控制器的控制规律?5、积分饱和的危害是什么?有哪几种主要的抗积分饱和措施?四、分析题。
（共27分）1、（15分）请判定如图所示温度控制系统中，调节阀和调节器的作用型式。
（1）当物料为温度过低时易析出结晶颗粒的介质，调节介质为过热蒸汽时；（2）当物料为温度过高时易结焦或分解的介质，调节介质为过热蒸汽时；（3）当物料为温度过低时易析出结晶颗粒的介质，调节介质为待加热的软化水时；（4）当物料为温度过高时易结焦或分解的介质，调节介质为待加热的软化水时。
得分2、（12分）图示为一列管式换热器。
工艺要求出口物料温度保持恒定。
经分析如果保持物料入口流量和蒸汽流量基本恒定，则温度的波动将会减小到工艺允许的误差范围之内。
现分别设计了物料入口流量和蒸汽流量两个控制系统，以保持出口物料温度恒定。
（1）试画出对出口物料温度的控制系统方块图；（2）指出该系统是开环控制系统还是闭环控制系统，并说明理由。
过程控制系统考核试卷
2.闭环控制系统对模型的依赖性较低。（）
3.传感器的作用是将被控对象的输出信号转换为电信号。（）
4.微分控制可以加快系统的响应速度，但可能导致系统不稳定。（）
5.增加积分时间可以减小系统的超调量。（）
6.开环控制系统具有很好的抗干扰能力。（）
15.哪些控制策略可以用于解决过程控制系统中的纯滞后问题？（）
A.史密斯预估控制
B.模糊控制
C.前馈控制
D.反馈控制
16.在过程控制系统中，以下哪些措施可以提高系统的抗干扰能力？（）
A.采用高精度的传感器
B.使用滤波器
C.优化控制器参数
D.增强执行器的响应速度
17.以下哪些条件会影响过程控制系统中的控制品质？（）
Байду номын сангаас6. D
7. D
8. B
9. D
10. A
11. D
12. B
13. A
14. C
15. C
16. B
17. C
18. D
19. B
20. B
二、多选题
1. ABCD
2. ABC
3. ABCD
4. ABC
5. ABC
6. ABC
7. ABC
8. ABC
9. ABCD
10. ABCD
11. ABCD
12. ABCD
2.解释什么是闭环控制系统中的稳态误差，并说明如何通过调整PID控制器参数来减小稳态误差。
3.描述在过程控制系统中，如何使用史密斯预估控制策略来处理被控对象的纯滞后问题。
4.请结合实际应用，举例说明模型预测控制在过程控制系统中的应用优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《过程控制系统》试题（A ）答案
误差种类
产生原因
对测量结果影响 随机误差
主要由于检测仪器或测量过程中某些未知或无法控制的随机因素综合作用的结
果。
随机误差的变化通常难以预测，因此无法通过实验方法确定、修正和消除，但可通过多次测量比较发现随机误差服从的统计规律。
这样，就可以用数理统计方法，对其分布范围做出估计，得到随机误差影响的不确定度。
系统误差
测量所用的工具（仪器、量具等）本身性能不完善或安装、布置、调整不当而产生的误差；因测量方法不完善、或者测量所依据的理论本身不完善；操作人员视读方式不当造成的读数误差等。
系统误差产生的原因和变化规律一般可通过实验和分析查出，因此，测量结果中系统误差可被设法确定并校正消除。
粗大误差
粗大误差一般由外界重大干扰或仪器不正确的操作
等引起。
正常的测量数据应是剔除了粗大误差的数据，所以通常测量结果中不包含由粗大误差引起的测量误差。
一、（20分）答：
（5分） 1. 影响物料出口温度的主要因素有：物料的入口温度和流量；蒸汽的入口温度、流量和压力；搅拌速度。
温度控制系统原理框图如下：
TC
搅拌器
物料入口
蒸汽
冷凝水
出口
图1
（5分）2. 当要求出口温度准确控制时，应选择比例积分控制规律。
比例作用可以减小余差；积分作用可以消除误差，使出口温度准确。
（5分）3. 当控制器的积分时间常数增大时，积分作用变弱，系统稳定性变好，控制精度下降，调节速度变快。
原理：积分作用是当有误差时不断累加，其过程比较缓慢，积分时间常数增大，积分作用减弱，则积分作用的过程要相对加快，对系统的控制作用要变得相对及时，因此调节速度快，系统稳定性加强；但是积分作用的减弱将使得余差变大，则控制精度降低。
（5分）4. 比例增益应增加，而积分时间常数要减小。
原因：由于微分作用的加入使系统稳定性增加，动态响应过程缩短，因此可以适当提高比例增益，加强积分作用，即减小积分时间常数。
二、（20分） 答：
（5分）1. 控制方案见工艺流程图。
（5分）2. 系统的主要干扰量有燃料气流量和压力波动、原油入口的流量和温度。
其中燃料气流量和压力波动的干扰在副回路中，当燃料气压力出现波动时，可通过副回路及时调整，克服干扰。
（5分）3. 控制阀采用气开阀：当燃烧气压力增大时，出口温度升高，因此主控制器为反作用；当阀开大时，压力增大，为满足负反馈，副控制器为反作用。
（5分）4. 在系统稳定的情况下，燃料气压力突然升高时，造成PC 输入量增大，因为PC 为反作用，所以PC 输出量减小，因控制阀为气开阀，所以阀开度减小，燃料气压力降低。
同时当燃料气压力升高时，在副回路还没有来得及调整时，原油出口温度有较小升高，TC 输入量增大，因为TC 为反作用，所以TC 输出量下降，控制阀开度减小，同样使燃料压力下降，从而使原油出口温度降低。
物料出
口温度
温度控制器控制阀
换热器
温度变送器
设定值
燃烧气 出口温度 炉膛温度 原油
TC PC
FC1
阀1 A 流量对象 流量变送器 FC2 阀2
B 流量对象 流量变送器 K
三、（15分）答：
（5分）1. 控制方案见工艺流程图。
(5分3. 串级控制系统和前馈反馈控制系统克服干扰方式的优缺点：
①前馈反馈控制系统需要“专用”控制器，专门设计，而串级控制系统使用常规控制器即可；
②前馈反馈控制系统的前馈模型精度依赖于干扰对象特性的模型精度，必须是针对“可测”的干扰；
③前馈反馈控制系统适用于干扰量可测但不可控，而串级控制系统是可测也要可控；
④一个前馈控制通道只针对具体一个干扰量，串级控制中的副回路可以包含多个干扰量。
四、（10分）答：
（5分）1. 控制原理图见方块图。
燃烧气 出口温度 炉膛温度
原油
+ Gff
TC。
