CA6140车床主轴箱的毕业设计论文(含图)
C6140车床数控改造毕业设计论文
毕业设计任务书毕业设计题目：经济型C6140车床数控改造内容和要求：内容：司服进给系统的校核计算和微机数控系统硬件电路设计，完成普通C6140车床的数控化改造及相关图纸。
技术要求：利用微机对纵、横向进给系统进行开环控制，纵向（Z向）脉冲当量为0.01mm/脉冲，横向（X向）脉冲当量为0.005mm/脉冲，驱动采用步进电机，传动系统采用滚珠丝杠，刀架采用自动转位刀架。
工作质量要求：方案设计合理，理论计算准确，结构设计合理，图纸图面清楚，投影正确，标注完整，设计及绘图过程符合国家要求等。
软硬件条件：个人计算机；参考书；AutoCAD（或其他绘图条件）指导教师（签字）：年月日机床作为机械制造业的重要基础装备，它的发展一直引起人们的关注，由于计算机技术的兴起，促使机床的控制信息出现了质的突破，导致了应用数字化技术进行柔性自动化控制的新一代机床－数控机床的诞生和发展。
计算机的出现和应用，为人类提供了实现机械加工工艺过程自动化的理想手段。
用经济型数控系统改造普通机床，在投资少的情况下，使其既能满足加工的需要，又能提高机床的自动化程度，比较符合我国的国情。
到目前为止，已有很多厂家生产经济型数控系统。
可以预料，今后，机床的经济型数控化改造将迅速发展和普及。
关键词：机床, 数控机床, 伺服进给系统, 单片机1．前言 (1)1.1 概述 (1)1.2 数控机床和数控技术 (1)1.3 数控机床的特点 (2)1.4 数控机床的发展 (3)2．总体方案的设计 (4)2.1 设计任务与要求 (4)2.1.1 课程设计的目的 (4)2.1.2 课程设计的主要技术参数 (4)2.2.3 课程设计的内容 (5)2.2.4 课程设计的要求 (5)2.2.5 课程设计的图纸 (5)2.2 总体方案的设计 (5)2.2.1 数控系统运动方式的确定 (5)2.2.2 伺服进给系统的改造设计 (6)2.2.3 数控系统的硬件电路设计 (6)3．伺服进给系统的计算 (8)3.1 确定系统脉冲当量 (8)3.2 切削力的计算 (8)3.2.1 纵车外圆 (8)3.2.2 横切端面 (8)3.3 滚珠丝杠螺母副的计算与选型 (9)3.3.1 纵向进给丝杠 (9)3.3.2 横向进给丝杠......................................... .11 3.3.3 纵向和横向滚珠丝杠螺母副几何参数..................... .143.4 齿轮传动比计算 ........................................ .15 3.4.1 纵向进给齿轮箱传动计算 .............................. .15 3.4.2 横向进给齿轮箱传动计算 .............................. .15 3.5 步进电动机的计算和选型 ................................ .16 3.5.1 纵向进给步进电动机计算 .............................. .16 3.5.2 横向进给步进电动机的计算和选型 ...................... .20 4．微机数控系统硬件电路设计............................... .21 4.1 微机控制系统硬件的选择 ................................ .21 4.2 8255A可编程并行I/O口扩展芯片......................... .23 4.3 8255端口的寻址........................................ .26 4.4 可编程键盘，显示器接口—Intel8279 ..................... .27 4.5 部分硬件接口电路及辅助电路设计 ........................ .28 4.6 数控系统软件设计 ...................................... .30 结论 ................................................... ..32 致谢 .................................................... .33 参考文献 .................................................. .34 附件 .. (35)1 前言1.1 概述整个人类社会的文明史，就是制造技术不断演变和发展的历史。

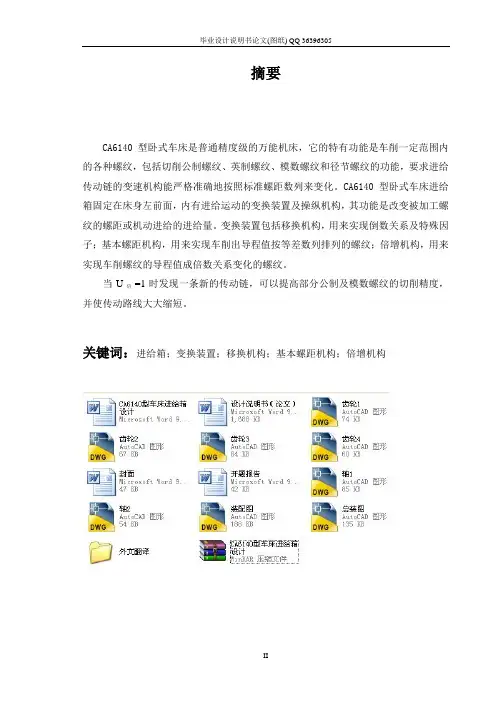

CA6140型车床进给箱设计(全套图纸)
摘要CA6140型卧式车床是普通精度级的万能机床，它的特有功能是车削一定范围内的各种螺纹，包括切削公制螺纹、英制螺纹、模数螺纹和径节螺纹的功能，要求进给传动链的变速机构能严格准确地按照标准螺距数列来变化。
CA6140型卧式车床进给箱固定在床身左前面，内有进给运动的变换装置及操纵机构，其功能是改变被加工螺纹的螺距或机动进给的进给量。
变换装置包括移换机构，用来实现倒数关系及特殊因子；基本螺距机构，用来实现车削出导程值按等差数列排列的螺纹；倍增机构，用来实现车削螺纹的导程值成倍数关系变化的螺纹。
当U=1时发现一条新的传动链，可以提高部分公制及模数螺纹的切削精度，倍并使传动路线大大缩短。
关键词：进给箱；变换装置；移换机构；基本螺距机构；倍增机构目录1 绪论-----------------------------------------------------------------12 CA6140进给箱传动方案设计----------------------------------4 2.1 CA6140普通车床简介-------------------------------------------------------------------------4 2.2 进给箱的传动机构-----------------------------------------------------------------------------5 2.3 进给箱切螺纹机构设计----------------------------------------------------------------------8 2.4 切螺纹系统及齿数比的确定---------------------------------------------------------------9 2.5 增倍机构设计以及移换机构设计--------------------------------------------------------102.6 车制螺纹的工作过程-------------------------------------------------------------------------123 主要零件设计-----------------------------------------------------21 3.1 齿式离合器的设计-----------------------------------------------------------------------------21 3.2 各轴及轴上组件的设计验算---------------------------------------------------------------213.2.1 中心距a的确定----------------------------------------------------------------------------223.2.2 XII轴上齿轮的设计验算-----------------------------------------------------------------223.2.3 XIV轴上齿轮的验算----------------------------------------------------------------------253.2.4 XIV轴的设计验算-------------------------------------------------------------------------303.2.5 XV轴上齿轮的设计验算-----------------------------------------------------------------353.2.6 XV轴的设计验算--------------------------------------------------------------------------383.2.7 XVI轴齿轮的设计验算-------------------------------------------------------------------404 双联滑移齿轮进给箱传动系统的研究-----------------------44 4.1 新传动链车公制螺纹-------------------------------------------------------------------------44 4.2 新传动链车模数螺纹-------------------------------------------------------------------------45 4.3 新传动链的特点及适用范围---------------------------------------------------------------46 结论---------------------------------------------------------------------------48致谢---------------------------------------------------------------------------49参考文献---------------------------------------------------------------------501 绪论1、毕业设计的目的及意义毕业设计是本科生教学活动中最后的一个重要环节。
(完整版)CA6140车床主轴的加工工艺最新论文毕业设计论文
题目：CA6140车床主轴加工工艺以及夹具设计学晓班级：09级机械设计制造及其自动化学号：姓指导老师目录摘要........................................................................................ (1)目录 (2)前言……………………………………………………………………………….. ..5第一章概论 (6)1.1车床的历史及发展…………………………………………… (6)1.1.1车床的历史…………………………………… (6)1.1.2车床的诞生及发展…………………………………… (6)1.2普通车床及CA6140卧式车床的简介 (7)1.2.1普通车床的基本知识 (7)1.2.2 CA6140车床简介 (9)1.3 CA6140卧式车床主轴的作用 (11)1.3.1 主轴的结构特点 (11)1.3.2 主轴的作用……………………………………………………11第二章CA6140卧式车床主轴的选材 (12)2.1 车床主轴的工作条件与技术要求 (12)2.1.1 主轴的基本要求 (12)2.2 主轴的选材与原因 (13)2.3 材料的热处理…………………………………………………… (13)第三章CA6140卧式车床主轴的加工工艺3.1 机床主轴的机械加工工艺分析……………………………………..3.1.1 机床主轴的基本加工路线………………………………….3.2 主轴加工工艺过程……………………………………………………..3.2.1 主轴的基本要求………………………………………………….3.2.2 主轴的加工工艺…………………………………………………第四章CA6140卧式车床主轴的加工精度及误差分析 (14)4.1 加工精度及误差 (14)4.1.1 加工精度与加工误差 (14)4.1.2 原始误差…………………………………………………… (14)4.1.3 研究机械加工精度的方法……………………………………. .144.2 工艺系统集合误差………………………………………………… (14)4.2.1 机床的几何误差 (14)4.2.2 主轴回转误差 (15)4.2.3导轨误差…………………………………………………… (15)4.2.4 传动链误差………………………………………………… (16)4.2.5刀具的几何误差 (16)4.3 定位误差………………………………………………… (16)4.3.1 基准不重合误差…………………………………………………..164.3.2 定位副制造不准确误差 (16)4.4 工艺系统受力变形引起的误差 (17)4.4.1工件刚度………………………………………………… (17)4.4.2 刀具刚度………………………………………………… (17)4.4.3 机床部件刚度……………………………………………………..174.4.5 工艺系统受热变形引起的误差 (17)4.5 结论：提高加工精度的途径……………………………………………CA6140卧式车床主轴的加工工艺………………………………………第五章主轴的精度检验及调整………………………………………………5.1 主轴精度检验及还原…………………………………………………..5.1.1主轴及主要精度的检验………………………………………….5.1.2 检验后的精度还原…………………………………………….5.2 主轴的主要精度检验……………………………………………..5.3 主轴与其部件的装配精度………………………………………….5.3.1 主轴上传动件合理布置……………………………………….5.3.2 主轴与滚动轴承的装配……………………………………………5.3.3 主轴与齿轮的装配……………………………………………第六章车床主轴的维修与保养及废旧主轴的再利用…………………………….6.1 主轴的维护………………………………………………………………6.1.1 维修护理方式…………………………………………………..6.1.2 维修保养内容……………………………………………………6.2主轴的拆卸与清洗……………………………………………………….6.2.1与其部件的拆卸……………………………………………………..6.2.2主轴与其部件的清洗内容…………………………………………..6.3 废旧主轴精度回升方案………………………………………………6.3.1 废旧主轴的类型……………………………………………………….6.3.2 主轴精度回升的方法………………………………………….6.4 主轴的再制造工程………………………………………………………6.4.1 再制造工程及其影响…………………………………………………6.4.2 主轴的再制造工程……………………………………………….前言伴随着世界的不断进步，科技的不断发展，数字化机械设备风靡全球，不断占领市场，尤其是金属切削中的数控机床已经成为时代的先驱，引领潮流。
CA6140数控机床毕业设计论文
目录摘要 .............................................................................................................. 错误！未定义书签。
Abstract (2)第1章绪论 (3)1.1 工程背景与意义 (3)1.2 国内外的应用现状及发展趋势 (3)1.3 本课题研究内容 (4)1.3.1 CA6140普通卧式车床知识简介 (4)1.3.2 设计重点 (6)第2章传动方案设计 (7)2.1 确定结构方案 (7)2.2 确定基本参数 (7)2.3 主运动链转速图的拟定 (8)2.3.1 传动组和传动副数目得确定 (8)2.3.2 结构网各种方案的选择 (8)2.3.3 绘制转速图 (9)2.4 齿轮齿数的确定 (11)2.5 绘制传动系统图 (12)2.6 确定各轴转速 (12)2.6.1 确定主轴计算转速 (12)2.6.2 各传动轴的计算转速 (13)2.6.3 各齿轮的计算转速 (13)2.7 验算主轴转速误差 (13)第3章传动原件设计 (14)3.1 带传动设计 (14)3.2 齿轮设计 (15)3.2.1 齿轮材料选择 (15)3.2.2 模数计算 (16)3.2.3 齿轮的几何尺寸 (17)3.2.4 齿轮的结构设计和布局 (18)3.3 各轴径的设计 (19)3.3.1 选材 (19)3.3.2 轴上零件的定位 (19)3.3.3 各轴最小直径 (19)3.3.4 各轴几何尺寸的确定 (20)3.4 键的设计 (20)3.5 其他零部件的选取 (21)第4章结构设计 (22)第5章传动件的校核 (23)5.1 齿轮的校核 (23)5.2 轴承的校核 (25)5.3 键的校核 (25)5.4 轴的校核 (26)5.4.1 传动轴的校核 (26)5.4.2 主轴的校核 (26)第6章结论 (28)总结 (29)致谢 (30)参考文献 (31)附录 (32)摘要作为主要的车削加工机床，CA6140机床广泛应用于机械加工行业中，适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔，铰孔和拉油槽等工作。
(完整版)CA6140车床主轴的加工工艺最新论文毕业设计
以下文档格式全部为word格式，下载后您可以任意修改编辑。
题目：CA6140车床主轴加工工艺以及夹具设计学晓班级：09级机械设计制造及其自动化学号：姓指导老师目录摘要........................................................................................ (1)目录 (2)前言……………………………………………………………………………….. ..5第一章概论 (6)1.1车床的历史及发展…………………………………………… (6)1.1.1车床的历史…………………………………… (6)1.1.2车床的诞生及发展…………………………………… (6)1.2普通车床及CA6140卧式车床的简介 (7)1.2.1普通车床的基本知识 (7)1.2.2 CA6140车床简介 (9)1.3 CA6140卧式车床主轴的作用 (11)1.3.1 主轴的结构特点 (11)1.3.2 主轴的作用……………………………………………………11第二章CA6140卧式车床主轴的选材 (12)2.1 车床主轴的工作条件与技术要求 (12)2.1.1 主轴的基本要求 (12)2.2 主轴的选材与原因 (13)2.3 材料的热处理…………………………………………………… (13)第三章CA6140卧式车床主轴的加工工艺3.1 机床主轴的机械加工工艺分析……………………………………..3.1.1 机床主轴的基本加工路线………………………………….3.2 主轴加工工艺过程……………………………………………………..3.2.1 主轴的基本要求………………………………………………….3.2.2 主轴的加工工艺…………………………………………………第四章CA6140卧式车床主轴的加工精度及误差分析 (14)4.1 加工精度及误差 (14)4.1.1 加工精度与加工误差 (14)4.1.2 原始误差…………………………………………………… (14)4.1.3 研究机械加工精度的方法……………………………………. .144.2 工艺系统集合误差………………………………………………… (14)4.2.1 机床的几何误差 (14)4.2.2 主轴回转误差 (15)4.2.3导轨误差…………………………………………………… (15)4.2.4 传动链误差………………………………………………… (16)4.2.5刀具的几何误差 (16)4.3 定位误差………………………………………………… (16)4.3.1 基准不重合误差…………………………………………………..164.3.2 定位副制造不准确误差 (16)4.4 工艺系统受力变形引起的误差 (17)4.4.1工件刚度………………………………………………… (17)4.4.2 刀具刚度………………………………………………… (17)4.4.3 机床部件刚度……………………………………………………..174.4.5 工艺系统受热变形引起的误差 (17)4.5 结论：提高加工精度的途径……………………………………………CA6140卧式车床主轴的加工工艺………………………………………第五章主轴的精度检验及调整………………………………………………5.1 主轴精度检验及还原…………………………………………………..5.1.1主轴及主要精度的检验………………………………………….5.1.2 检验后的精度还原…………………………………………….5.2 主轴的主要精度检验……………………………………………..5.3 主轴与其部件的装配精度………………………………………….5.3.1 主轴上传动件合理布置……………………………………….5.3.2 主轴与滚动轴承的装配……………………………………………5.3.3 主轴与齿轮的装配……………………………………………第六章车床主轴的维修与保养及废旧主轴的再利用…………………………….6.1 主轴的维护………………………………………………………………6.1.1 维修护理方式…………………………………………………..6.1.2 维修保养内容……………………………………………………6.2主轴的拆卸与清洗……………………………………………………….6.2.1与其部件的拆卸……………………………………………………. .6.2.2主轴与其部件的清洗内容…………………………………………..6.3 废旧主轴精度回升方案………………………………………………6.3.1 废旧主轴的类型……………………………………………………….6.3.2 主轴精度回升的方法………………………………………….6.4 主轴的再制造工程………………………………………………………6.4.1 再制造工程及其影响…………………………………………………6.4.2 主轴的再制造工程……………………………………………….前言伴随着世界的不断进步，科技的不断发展，数字化机械设备风靡全球，不断占领市场，尤其是金属切削中的数控机床已经成为时代的先驱，引领潮流。
CA6140型式车床主轴箱展开图
第1章 车床
车床的种类很多，按其结构和用途可分为以下几类：
① 卧式车床 ② 立式车床 ③落地车床 ④转塔车床 ⑤回轮车床 ⑥液压仿形车床 ⑦多刀自动和半自动车床
⑧专用：曲轴车床、凸轮车床、铲齿车床 。 图1.1.2 是常见的几种车床。
Байду номын сангаас
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
卧式车床
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
主要授课内容
1. 概述 2. CA6140卧式车床传动系统分析 3. CA6140卧式车床主要部件结构 4. 车床电气控制系统
返回第一张 上一张幻灯片 下一张幻灯片
1.1 概
第1章 车床
述
1. 车削工艺范围 2. 车床种类 3. CA6140车床主要结构
返回第一张 上一张幻灯片 下一张幻灯片
2. 进给传动系统典型部件结构 3. 溜板箱典型部件结构
1. 纵、横向机动进给操纵机构 2. 开合螺母机构 3. 互锁机构 4. 超越离合器 5. 横向滑板进给机构 6. 方刀架
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
图a CA6140主轴箱图
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
光杠：实现纵 向或横向自动
进给 返回第一张 上一张幻灯片
床腿
下一张幻灯片
第1章 车床
1.2 CA6140型卧式车床传动系统分析
1. 传动原理图 2. 车床传动系统图
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
1.2.1 CA6140车床传动原理图
1、车床的运动
车床的表面成形运动有：主轴带动工件的旋转运动、刀具的进给运动。前 者是车床的主运动，其转速通过常以 n （r/min）表示。后者有几种情况：刀 具既可作平图1.行2.1 于工件旋 转轴 CA6140型卧式车床传动 原理图 线的纵向进给运动（车圆柱面），又可作垂直于 工件旋转轴线的横向进给运动（车端面），还可作与工件旋转轴线方向倾斜的运 动（车削圆锥面），或作曲线运动（车成型回转面）。进给运动以 f（mm/r） 表示。
(完整版)CA6140车床主轴箱的含图毕业设计
(完整版)CA6140车床主轴箱的含图毕业设计以下文档格式全部为word格式，下载后您可以任意修改编辑。
第1章绪论课题来源随着技术的发展，机床主轴箱的设计会向较高的速度精度，而且要求连续输出的高转矩能力和非常宽的恒功率运行范围。
另外还会改善机床的动平衡，避免震动、污染和噪音等。
本设计为CA6140机床的主轴箱。
作为主要的车削加工机床，CA6140机床广泛的应用于机械加工行业中。
CA6140机床主轴箱的作用就是把运动源的恒定转速改变为主运动执行件所需的各种速度；传递机床工作时所需的功率和扭矩；实现主运动的起动、停止、换向和制动。
主轴箱通常主要下列装置和机构组成：齿轮变速装置；定比传动副；换向装置；起动停止装置；制动装置；操纵装置；密封装置；主轴部件和箱体。
根据机床的用途和性能不同，有的机床主轴箱可以只包括其中的部分装置和部件。
主轴箱是支承主轴并安装主轴的传动变速装置，使主轴获得各种不同转速，以实现主切削运动。
该机床主轴箱刚性好、功率大、操作方便。
CA6140机床可进行各种车削工作，并可加工公制、英制、模数和径节螺纹。
主轴三支撑均采用滚动轴承；进给系统用双轴滑移共用齿轮机构；纵向与横向进给十字手柄操纵，并附有快速电机。
该机床刚性好、功率大、操作方便。
研究动态及发展趋势机床设计和制造的发展速度是很快的。
原先的只为满足加工成形而要求刀具与工件间的某些相对运动关系和零件的一定强度和刚度，发展至今日的高度科学技术成果综合应用的现代机床的设计，也包括计算机辅助设计的应用。
但目前机床主轴变速箱的设计还是以经验或类比为基础的传统设计方法。
因此，探索科学理论的应用，科学地分析的处理经验，数据和资料，既能提高机床设计和制造水平，也将促进设计方法的现代化。
随着科学技术的不断发展，机械产品日趋精密、复杂，改型也日益频繁，对机床的性能、精度、自动化程度等提出了越来越高的要求。
机械加工工艺过程自动化是实现上述要求的重要技术措施之一，不仅能提高产品质量和生产率，降低生产成本，还能改善工人的劳动条件。
机电毕业设计论文_CA6140型卧式车床传动系统设计及内外传动链分析
CA6140型卧式车床传动系统设计及内外传动链分析Analysis of transmission system of CA6140horizonta l lathe and the internal and external driving chain摘要CA6140型卧式车床的加工对象主要是轴类零件和直径不太大的盘类零件，故采用卧式布局。
为了适应工人用右手操作的习惯和便于观察、测量，主轴箱布置在左端。
车床主轴箱三支承均用滚动轴承，进给箱系统用双轴滑移公用齿轮机构；纵向与横向进给由十字手柄操作，并附有快速电机，该机床刚性好，功率大，操作方便。
经济比较实惠。
本次毕业设计课题主要是对普通车床（CA6140车床）的进给箱内部船动机构进行设计与计算，特别是对传动机构中的齿轮进行了受力计算和校核，对各部分有了较为清晰的认识。
本次所研究的对象是CA6140车床，其主参数为400mm，主参数表示机床的规格大小，是机床的最主要参数，反映机床的加工能力，影响机床的其他参数和结构大小，所以通常以最大加工尺寸或机床工作台尺寸作为参数。
虽然说普通车床的设计研究已经到了极限的状况，但是如果能对平普通车床能做个非常透彻的了解，那么对自己所学的知识就能够达到一个更高的层次，也算是对自己三年来的一个知识的总结。
又由于整个车床的结构相对比较为复杂，所以只选了其中的进给箱部分进行分析和研究，并充分了解了传动原理和传动路线，能够初步理解机床的工作原理，对之前机械的各科专业知识又进行了一次较为全面的复习，基本达到了毕业设计的目的。
关键词：进给箱；传动系统；内、外传动链ABSTRACTCA6140lathe horizontal machining object is the diameter of shaft parts and less parts of the disk,so the use of a horizontal layout.Workers in order to adapt to the habit of right-handed manipulation and ease of observation,measurement,spindle box layout in the the spindle box with three bearings are rolling bearings,feed me the common slip system with dual-axis gear mechanism;the vertical and horizontal cross-feed handle by the manipulation,with a fast motor,the machine tool rigidity, and power,and easy to operate.Economy is relatively affordable.The graduation project is the subject of ordinary lathe(CA6140lathe)into the internal drive mechanism for the force calculation and check of all parts of the structure has a more clear understanding.The study focused on the CA6140lathe,the main parameters for the 400mm and the main parameters of the specifications of the size of that machine is the most important machine parameters,reflecting the machine’s processing capacity,the impact of machine parameters and the structure of other large and small,and are usually processed with the greatest size are machine table size as the main parameters although the design of an ordinary lathe research has been stretched to the limits of the situation,but if the ordinary lathe can be a very thorough understanding of,then an their own knowledge will be able to reach a higher level,it can be considered on its own knowledge.Also,because the structure of the entire lathe relatively complex, and it is one of only selected parts of the feed box analysis and research, and fully understand the principles of the transmission and the transmission line,to a preliminary understanding of working principle of the machine,before the machinery of the various professional knowledge to carry out a more comprehensive review,the basic design to achieve the purpose of the graduation.Keywords:processing Craft;Transmission System;internal link driving chain.目录1毕业设计（论文）的结构 (1)1.1题目 (1)1.2摘要 (1)1.3目录 (1)1.4绪论 (1)2CA6140型卧式车床的概述 (3)2.1CA6140型卧式车床的功用 (3)2.2CA6140型卧式车床的工作原理及主要结构 (5)2.3CA6140型卧式车床的主要技术参数 (6)2.4CA6140型卧式车床的工作精度等级 (6)3CA6140型卧式车床的传动系统 (9)3.1主运动传动链 (9)3.2螺纹进给传动链 (9)3.2.1车公制螺纹 (9)3.2.2车英制螺纹 (9)3.3纵向、横向进给传动链 (10)3.4刀架快速移动传动链 (10)4经济效益 (11)结论 (12)参考文献 (13)附录1：封面样例 (14)致谢 (15)1毕业设计（论文）的结构一篇完整的毕业设计或论文通常由题目、摘要、目录、引言、正文、结论、参考文献、附录、致谢等几部分构成，除外语类专业外一律采用汉语撰写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章绪论1.1课题来源随着技术的发展，机床主轴箱的设计会向较高的速度精度，而且要求连续输出的高转矩能力和非常宽的恒功率运行范围。
另外还会改善机床的动平衡，避免震动、污染和噪音等。
本设计为CA6140机床的主轴箱。
作为主要的车削加工机床，CA6140机床广泛的应用于机械加工行业中。
CA6140机床主轴箱的作用就是把运动源的恒定转速改变为主运动执行件（主轴、工作台、滑枕等）所需的各种速度；传递机床工作时所需的功率和扭矩；实现主运动的起动、停止、换向和制动。
主轴箱通常主要由下列装置和机构组成：齿轮变速装置；定比传动副；换向装置；起动停止装置；制动装置；操纵装置；密封装置；主轴部件和箱体。
根据机床的用途和性能不同，有的机床主轴箱可以只包括其中的部分装置和部件。
主轴箱是支承主轴并安装主轴的传动变速装置，使主轴获得各种不同转速，以实现主切削运动。
该机床主轴箱刚性好、功率大、操作方便。
CA6140机床可进行各种车削工作，并可加工公制、英制、模数和径节螺纹。
主轴三支撑均采用滚动轴承；进给系统用双轴滑移共用齿轮机构；纵向与横向进给由十字手柄操纵，并附有快速电机。
该机床刚性好、功率大、操作方便。
1.2研究动态及发展趋势机床设计和制造的发展速度是很快的。
由原先的只为满足加工成形而要求刀具与工件间的某些相对运动关系和零件的一定强度和刚度，发展至今日的高度科学技术成果综合应用的现代机床的设计，也包括计算机辅助设计（CAD）的应用。
但目前机床主轴变速箱的设计还是以经验或类比为基础的传统（经验）设计方法。
因此，探索科学理论的应用，科学地分析的处理经验，数据和资料，既能提高机床设计和制造水平，也将促进设计方法的现代化。
随着科学技术的不断发展，机械产品日趋精密、复杂，改型也日益频繁，对机床的性能、精度、自动化程度等提出了越来越高的要求。
机械加工工艺过程自动化是实现上述要求的重要技术措施之一，不仅能提高产品质量和生产率，降低生产成本，还能改善工人的劳动条件。
为此，许多企采用自动机床、组合机床和专用机床组成自动或半自动生产线。
但是，采用这种自动、高效的设备，需要很大的初期投资以及较长的生产准备周期，只有在大批量的生产条件（如汽车、拖拉机、家用电器等工业主要零件的生产）下、才会有显著的经济效益。
在机械制造工业中，单件、小批量生产的零件约占机械、加工的70%～80%。
科学技术的进步和机械产品市场竞争的日益激烈，致使机械产品不改型、更新换代、批量相对减少，质量要求越来越高。
采用专用的自动化机床加工这类零件就显得横不合理，而且调整或改装专用的“刚性”自动化生产线投资大、周期长，有时从技术上甚至是不可能实现的。
采用各类仿型机床，虽然可以部分地解决小批量复杂的加工，但在更新零件时需制造靠模和调整机床，生产准备周期长，而且由于靠模误差的影响，加工零件的精度很难达到较高的要求。
为了解决上述问题，满足多品种、小批量，特别是结构复杂、精度要求高的零件的自动化生产，迫切需要一种灵活的、通用的、能够适于产品频繁变化“柔性”自动化机床。
随着计算机科学技术的发展，1952年，美国帕森斯公司（Parsons）和麻省理工学院（MIT）合作，研制成功里世界上第一台以数字计算机为基础的数字控制（numerical control，简称NC）3坐标直线插补铣床，从而机械制造业进入了一个新阶段同时，在设计中处处实际出发，分析和处理问题是至关重要的。
从大处讲，联系实际是指在进行机床工艺可能性的分析。
参数拟定和方案确定中，既要了解当今的先进生产水平和可能趋势。
更应了解我国实际生产水平，使设计的机床，机器在四化建设中发挥最佳的效盖。
从小处讲，指对设计的机床零部件的制造，装配和维修要进行认真的，切实的考虑和分析，综合思考的设计方法。
1.3课题设计的目的与意义通过机床主运动机械变速传动系统得结构设计，在拟定传动和变速的结构方案过程中，得到设计构思、方案分析、结构工艺性、机械制图、零件计算、编写技术文件和查阅技术资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并具有初步的结构分析、结构设计和计算能力。
意义：通过分析研究现有的CA6140车床主轴箱规格和用途、主要参数、采用功能原理设计法进行设计。
使所设计的产品尽量达到结构简单、紧凑、操作方便、成本低廉的要求。
1.4设计的主要内容介绍车床的演变发展过程、CA6140车床的功能用途、优越性和发展趋势。
完成了运动方案的确定和机构化设计，绘制系统结构原理图，机构的零件图第2章机床的规格和用途以及主要参数的确定CA6140型普通车床的主要组成部件有：主轴箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠和床身。
主轴三支撑均采用滚动轴承；进给系统用双轴滑移共用齿轮机构；纵向与横向进给由十字手柄操纵，并附有快速电机。
该机床刚性好，功率大，操作方便。
CA6140机床广泛的应用于机械加工行业中，CA6140机床主轴箱的作用就是把运动源的恒定转速改变为主运动执行件（主轴、工作台、滑枕等）所需的各种速度；传递机床工作时所需的功率和扭矩；实现主运动的起动、停止、换向和制动。
CA6140车床可进行各种车削工作，并可加工公制、英制、模数和径节螺纹。
2.1工件参数2.1.1工件的最大回转直径在床面上…………………………………………………………………400毫米在床鞍上…………………………………………………………………210毫米工件最大长度(四种规格)………………………750、1000、1500、2000毫米2.2主轴参数2.2.1主轴转速范围正传（24级）……………………………………………………10-1400转/分反转（24级）……………………………………………………14-1580转/分2.2.2主轴其他参数主轴孔径………………………………………………………………….48毫米主轴前段孔锥度…………………………………………………………400毫米2.3加工螺纹范围公制（44种）…………………………………………………………1-192毫米英制（20种）………………………………………………………2-24牙/英寸模数（39种）………………………………………………………0.25-48毫米径节（37种）.…………………………………………………………1-96径节2.4进给量范围细化0.028-0.054毫米/转纵向（64种）………………………………………正常0.08-1.59毫米/转加大1.71-6.33毫米/转细化0.014-0.027毫米/转横向（64种）………………………………………正常0.04-0.79毫米/转加大0.86-3.16毫米/转2.5刀具快速移动速度纵向………………………………………………………………………4米/分横向………………………………………………………………………4米/分2.6电机冷却泵参数2.6.1主电机功率………………………………………………………………………7.5千瓦转速…………………………………………………………………1450转/分2.6.2快速电机功率………………………………………………………………………370瓦转速…………………………………………………………………2600转/分2.6.3冷却泵功率………………………………………………………………………90瓦流量………………………………………………………………… 25升/分2.7重量及外形尺寸工件最大长度为1000毫米的机床外形尺寸（长×宽×高）…………………………2668×1000×1190毫米重量约2000公斤第3章 传动方案和传动系统图的拟定3.1 确定极限转速已知主轴最低转速min n 为10mm/s,最高转速max n 为1400mm/s ，转速调整范围为n R =max n /min n =143.2 确定公比选定主轴转速数列的公比为φ＝1.123.3 求出主轴转速级数Z由图1-2及系统传动路线可以看出，当主轴正转时，由第一条传动路线（Ⅰ-Ⅱ-Ⅲ-Ⅵ轴）使主轴获得2×3=6级正转，由第二条路线（Ⅰ-Ⅱ-Ⅲ-Ⅳ-Ⅴ-Ⅵ轴）又使主轴获得2×3×2×2=24级正转，这样可获得30级正转。
当主轴反转时，可获得3+3×2×2=15级反转。
但由于轴Ⅲ-Ⅴ间的四种传动比为: 1505115050U =⨯≈ 25020150804U =⨯≈ 32051180504U =⨯≈ 420201808016U =⨯≈ 其中2U 和3U 基本相等，所以实际上主轴只能获得2×3×（2×2－1）=18级正转，这样主轴实际获得6+18=24级正转。
同理主轴只有3+3（2×2－1）=12级反转。
3.4 确定结构网或结构式由公式Z=a P （1X ）×b P （2X ）×c P （3X ）… （4-1） 其中Z 为主轴转速级，i P 为按传动顺序的各变速组传动副数，i X 为各变速组的级比指数。
故结构式24=2×3×2×23.5 绘制转速图3.5.1选定电动机一般金属切削机床的驱动，如无特殊性能要求，多采用Y系列封闭自扇冷式笼型三相异步电动机。
Y系列电动机结构简单、起动性能好、工作可靠、价格低廉、维护方便、高效、节能、起动转矩大、噪声低、振动小、运行安全可靠。
因主电机功率要求为7.5千瓦转速1400r/min，故选择Y132M-4，其同步转速为1440r/min。
3.5.2分配总降速传动比总降速传动比为uⅡ=minn/dn =10/1440≈6.67×10－3,min n为主轴最低转速，考虑是否需要增加定比传动副，以使转速数列符合标准或有利于减少齿轮和及径向与轴向尺寸，并分担总降速传动比。
然后，将总降速传动比按“先缓后急”的递减原则分配给串联的各变速组中的最小传动比。
3.5.3确定传动轴的轴数传动轴数＝变速组数+定比传动副数+1=63.5.4绘制转速图先按传动轴数及主轴转速级数格距lgφ画出网格，用以绘制转速图。
在转速图上，先分配从电动机转速到主轴最低转速的总降速比，在串联的双轴传动间画上u(k→k+1)min.再按结构式的级比分配规律画上各变速组的传动比射线，从而确定了各传动副的传动比。
图4-1 转速图图4-2 CA6140传动系统图3.5.5 传动方案拟定当双向多片摩擦离合器M1左结合时，轴Ⅰ的运动经M1左部的摩擦片及齿轮副5638或5143传给轴Ⅱ。
当M1右结合时轴Ⅰ的运动经M1右部摩擦片及齿轮Z50传给轴Ⅶ上的齿轮Z34，然后传给轴Ⅱ上的齿轮Z30。
