电力系统弱电装置防雷技术(最新版)

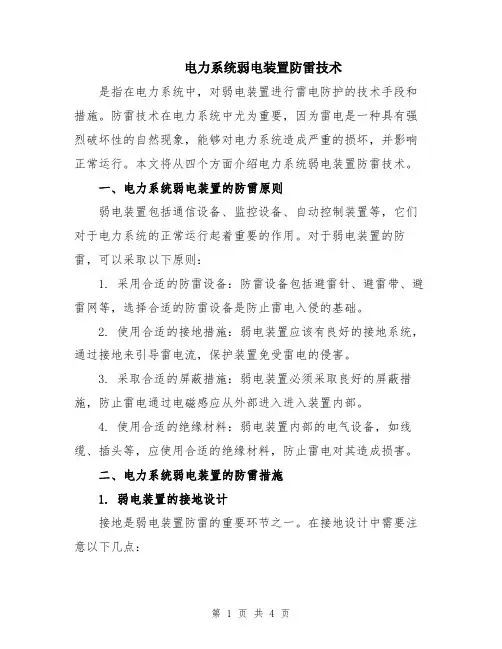

电力系统弱电装置防雷技术
电力系统弱电装置防雷技术是指在电力系统中，对弱电装置进行雷电防护的技术手段和措施。
防雷技术在电力系统中尤为重要，因为雷电是一种具有强烈破坏性的自然现象，能够对电力系统造成严重的损坏，并影响正常运行。
本文将从四个方面介绍电力系统弱电装置防雷技术。
一、电力系统弱电装置的防雷原则弱电装置包括通信设备、监控设备、自动控制装置等，它们对于电力系统的正常运行起着重要的作用。
对于弱电装置的防雷，可以采取以下原则：1. 采用合适的防雷设备：防雷设备包括避雷针、避雷带、避雷网等，选择合适的防雷设备是防止雷电入侵的基础。
2. 使用合适的接地措施：弱电装置应该有良好的接地系统，通过接地来引导雷电流，保护装置免受雷电的侵害。
3. 采取合适的屏蔽措施：弱电装置必须采取良好的屏蔽措施，防止雷电通过电磁感应从外部进入进入装置内部。
4. 使用合适的绝缘材料：弱电装置内部的电气设备，如线缆、插头等，应使用合适的绝缘材料，防止雷电对其造成损害。
二、电力系统弱电装置的防雷措施1. 弱电装置的接地设计接地是弱电装置防雷的重要环节之一。
在接地设计中需要注意以下几点：(1) 接地电阻低：接地电阻低，可以提供更好的接地效果。
因此需要选择合适的地质条件和合适的接地材料，保证接地电阻在要求范围内。
(2) 接地系统规整：接地系统需要规整，避免“死角”，确保雷电流能够快速集中到地下。
(3) 接地装置的互连：电力系统中的所有弱电装置接地装置需要通过导线等互相连接，以降低接地电阻，保证接地的有效性。
2. 弱电装置的接口保护弱电装置的接口是其与外界联系的部分，也是雷电侵害的重要路径之一。
因此需要采取以下几种措施：(1) 使用合适的接口保护装置：接口保护装置可以通过瞬态电压抑制器等装置，对雷电侵害进行抑制和吸收，保护弱电装置不受损害。
(2) 安装适当的绝缘设备：对于无需与外界相连的弱电装置，可以通过安装绝缘设备，将其与外界隔离，防止雷电侵害。
3. 弱电装置的电磁屏蔽为了减少弱电装置对外部电磁干扰的敏感度，防止雷电通过电磁感应进入弱电装置内部，需要采取电磁屏蔽的措施：(1) 对弱电装置进行金属屏蔽：对于弱电装置的外壳、线缆等，可以采用金属材料进行屏蔽，从而减少电磁干扰。

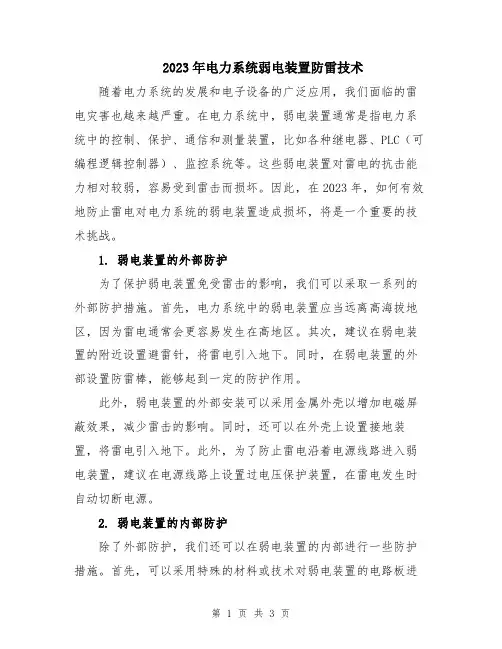

2023年电力系统弱电装置防雷技术
2023年电力系统弱电装置防雷技术随着电力系统的发展和电子设备的广泛应用，我们面临的雷电灾害也越来越严重。
在电力系统中，弱电装置通常是指电力系统中的控制、保护、通信和测量装置，比如各种继电器、PLC（可编程逻辑控制器）、监控系统等。
这些弱电装置对雷电的抗击能力相对较弱，容易受到雷击而损坏。
因此，在2023年，如何有效地防止雷电对电力系统的弱电装置造成损坏，将是一个重要的技术挑战。
1. 弱电装置的外部防护为了保护弱电装置免受雷击的影响，我们可以采取一系列的外部防护措施。
首先，电力系统中的弱电装置应当远离高海拔地区，因为雷电通常会更容易发生在高地区。
其次，建议在弱电装置的附近设置避雷针，将雷电引入地下。
同时，在弱电装置的外部设置防雷棒，能够起到一定的防护作用。
此外，弱电装置的外部安装可以采用金属外壳以增加电磁屏蔽效果，减少雷击的影响。
同时，还可以在外壳上设置接地装置，将雷电引入地下。
此外，为了防止雷电沿着电源线路进入弱电装置，建议在电源线路上设置过电压保护装置，在雷电发生时自动切断电源。
2. 弱电装置的内部防护除了外部防护，我们还可以在弱电装置的内部进行一些防护措施。
首先，可以采用特殊的材料或技术对弱电装置的电路板进行防雷处理，增加其抗雷电干扰的能力。
其次，可以在电路板上设置过压保护电路，当雷电过电压到达一定程度时，自动切断电路，保护弱电装置不受损坏。
另外，弱电装置的内部电源供应电路也需要进行防护。
可以采用稳压电源或电源滤波器，防止过电压进入弱电装置。
同时，在弱电装置的电源进线处设置欠压、过压、过流等保护装置，能够及时切断电源，保护弱电装置。
3. 弱电装置的监控和维护在2023年的电力系统中，我们还可以利用先进的监控技术，对弱电装置进行实时监测。
通过监测装置，可以实时监测弱电装置的工作状态和运行参数，包括电压、电流、温度等。
一旦监测到异常情况，比如过压、过流等，可以及时发出报警信号，采取相应的措施进行处理，以确保弱电装置的正常运行。
2024年电力系统弱电装置防雷技术
2024年电力系统弱电装置防雷技术摘要：随着现代化科技的发展，电力系统已经成为现代社会运转的基石，而防雷技术是电力系统中不可忽视的一项重要技术。
本文将重点讨论____年电力系统弱电装置防雷技术的最新进展和未来发展趋势。
一、引言电力系统是现代社会运转的基础，而雷击是电力系统面临的重要挑战之一。
弱电装置防雷技术的发展一直以来都是电力系统重要的研究方向，目的是保障电力系统的正常运转和安全稳定。
二、____年电力系统弱电装置防雷技术发展概况随着现代化电力系统的不断完善，电力系统弱电装置的防雷技术也得到了极大的改进和提升。
____年，电力系统弱电装置防雷技术的主要发展趋势如下：1. 高性能雷电感应器的研发与应用高性能雷电感应器是实现电力系统安全运行的重要组成部分。
____年，高性能雷电感应器将广泛应用于电力系统中，用于检测雷电活动并采取相应的保护措施。
通过利用先进的雷电感应器，电力系统可以实现对雷电活动的实时监测和预警，及时采取防护措施，保障电力系统的正常运转。
2. 基于大数据和人工智能的雷电预测技术随着大数据和人工智能技术的快速发展，电力系统弱电装置防雷技术也将得到进一步升级。
基于大数据和人工智能的雷电预测技术可以通过分析大量的历史数据和实时数据，对雷电活动进行预测，提前采取相应的防护措施，以减少雷击对电力系统的影响。
3. 新型材料在防雷技术中的应用新型材料的发展将为电力系统弱电装置防雷技术提供更多的可能性。
____年，新型材料将广泛应用于电力系统弱电装置的防雷设备中，通过改变材料的物理性质，实现对雷电的有效屏蔽和吸收，提升电力系统的抗雷能力。
4. 雷电防护设备的集成化和智能化随着科技的进步，电力系统弱电装置防雷技术也将朝着集成化和智能化的方向发展。
____年，电力系统弱电装置防雷设备将逐渐实现与其他设备的集成，以实现更高效的防护效果。
此外，智能化的防雷设备将能够通过联网和远程监控实现对电力系统的实时监测和远程控制，进一步提高电力系统的安全性和稳定性。

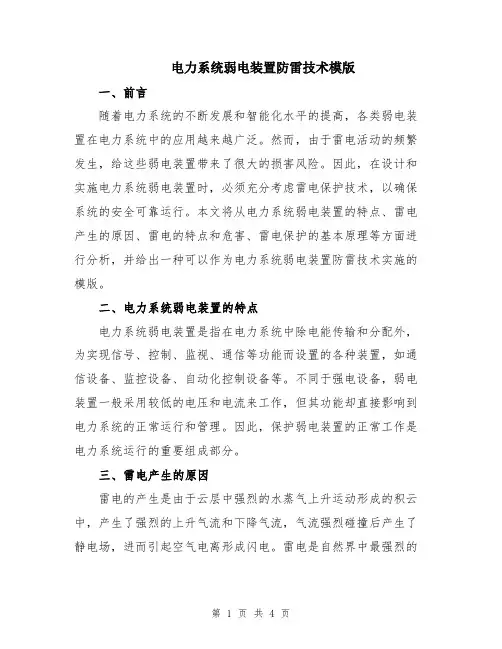

电力系统弱电装置防雷技术模版
电力系统弱电装置防雷技术模版一、前言随着电力系统的不断发展和智能化水平的提高，各类弱电装置在电力系统中的应用越来越广泛。
然而，由于雷电活动的频繁发生，给这些弱电装置带来了很大的损害风险。
因此，在设计和实施电力系统弱电装置时，必须充分考虑雷电保护技术，以确保系统的安全可靠运行。
本文将从电力系统弱电装置的特点、雷电产生的原因、雷电的特点和危害、雷电保护的基本原理等方面进行分析，并给出一种可以作为电力系统弱电装置防雷技术实施的模版。
二、电力系统弱电装置的特点电力系统弱电装置是指在电力系统中除电能传输和分配外，为实现信号、控制、监视、通信等功能而设置的各种装置，如通信设备、监控设备、自动化控制设备等。
不同于强电设备，弱电装置一般采用较低的电压和电流来工作，但其功能却直接影响到电力系统的正常运行和管理。
因此，保护弱电装置的正常工作是电力系统运行的重要组成部分。
三、雷电产生的原因雷电的产生是由于云层中强烈的水蒸气上升运动形成的积云中，产生了强烈的上升气流和下降气流，气流强烈碰撞后产生了静电场，进而引起空气电离形成闪电。
雷电是自然界中最强烈的电现象之一，其主要原因包括云与地壳之间的静电场差、云与云之间的静电场差以及大气中的电离现象等。
四、雷电的特点和危害雷电具有能量极大、持续时间极短、瞬时电压极高等特点。
当雷电击中电力系统弱电装置时，会产生强大的电流和电压冲击，对装置内的电子元器件和电路板造成瞬时烧毁或损坏，严重影响装置的正常工作。
此外，雷电还可能引发火灾、爆炸等一系列严重的安全事故。
五、雷电保护的基本原理为了保护电力系统弱电装置免受雷电的破坏，需要采取雷电保护措施。
雷电保护的基本原理是通过合理布置接地装置、引导雷电流和分散雷电能量，以降低雷电对装置的危害。
具体来说，可以采取如下措施：1.地线接地：通过良好的接地系统建立良好的地线接地，将雷电流引入大地，分散雷电能量；2.金属避雷带：设置金属避雷带，引导和分散雷电流，降低雷电对装置的影响；3.防雷接线：合理设计设备的接线方式，减少雷电对设备的冲击和瞬时过电压；4.安装避雷器：在弱电装置的电源线和信号线上安装合适的避雷器，以吸收和分散雷电能量；5.建立防雷带围护：将弱电装置建立在一个防雷带围护的建筑或场地内，以减小雷电击中的概率。
电力系统弱电装置防雷技术范文（二篇）
电力系统弱电装置防雷技术范文导论近年来，随着电子设备的广泛应用和信息化时代的到来，电力系统中的弱电装置越来越重要。
然而，在雷电活动频繁的地区，电力系统中的弱电装置经常面临雷击带来的威胁。
因此，弱电装置防雷技术成为了电力系统中的重要问题。
本文将介绍一些常见的弱电装置防雷技术，以提供给相关专业人员参考和借鉴。
1. 地线防雷技术弱电装置的防雷是以保护设备和人员安全为目标的一项技术活动。
在地线防雷技术方面，可采用以下几种方法：一是合理设置地线的长度和截面积。
地线的长度越短，电阻越小，可减小地电位差，提高防雷效果。
截面积越大，电流通过的电阻越小，可提高防雷的稳定性。
二是地线的接地方式。
一般来说，接地的方式有直接接地、等长接地和补偿接地等。
不同的接地方式适用于不同的地形和土壤条件。
三是地线的埋设方式。
地线可以埋设在地下，以减少对建筑物外观的影响，并提高防雷的效果。
地线的埋设深度一般应达到1米以上。
2. 避雷装置技术避雷装置是弱电装置防雷技术中最常用的手段之一。
根据避雷装置的工作原理和安装位置不同，可分为接闪器、引雷针和避雷带等。
接闪器是指将雷电击中的电流引导到地下，以减少对建筑物和设备的危害。
引雷针是指将空中飞雷电击中的电流引导到地下，以避免其直接对建筑物和设备产生破坏。
避雷带是指围绕建筑物或设备周围设置的金属带，用来分散雷电冲击，减少对设备的危害。
3. 防雷设备技术防雷设备是指用于检测和保护弱电装置免受雷击损害的设备。
根据不同的需求和应用场景，防雷设备可以分为雷电流检测器、雷电流限制器和雷电流释放器等。
雷电流检测器是指用于检测和记录雷击事件的设备，一旦检测到雷电流通过，就会发出警报，并记录相关数据以供分析和处理。
雷电流限制器是指一种可限制雷击电流大小的装置，通过减小雷电流的大小，可减轻对设备的危害。
雷电流释放器是指一种用于释放雷击电流的装置，当雷电击中装置时，释放器会将雷电流引导到地下或其他安全位置，以减少对设备的危害。
电力系统中弱电设备的防雷措施

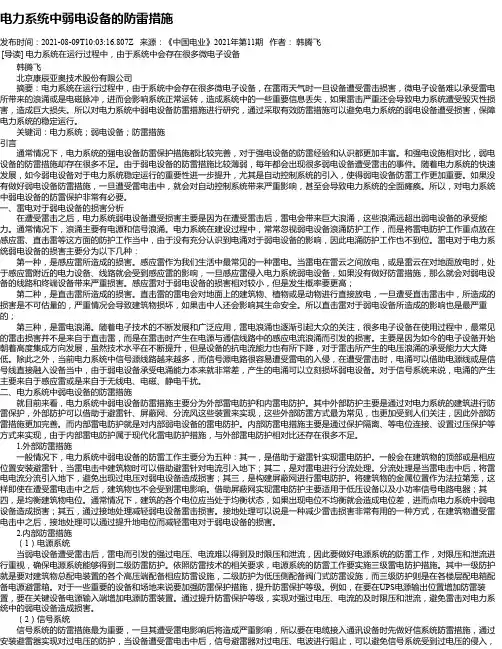

电力系统中弱电设备的防雷措施发布时间：2021-08-09T10:03:16.807Z 来源：《中国电业》2021年第11期作者：韩腾飞[导读] 电力系统在运行过程中，由于系统中会存在很多微电子设备韩腾飞北京康辰亚奥技术股份有限公司摘要：电力系统在运行过程中，由于系统中会存在很多微电子设备，在雷雨天气时一旦设备遭受雷击损害，微电子设备难以承受雷电所带来的浪涌或是电磁脉冲，进而会影响系统正常运转，造成系统中的一些重要信息丢失，如果雷击严重还会导致电力系统遭受毁灭性损害，造成巨大损失。
所以对电力系统中弱电设备防雷措施进行研究，通过采取有效防雷措施可以避免电力系统的弱电设备遭受损害，保障电力系统的稳定运行。
关键词：电力系统；弱电设备；防雷措施引言通常情况下，电力系统的强电设备防雷保护措施都比较完善，对于强电设备的防雷经验和认识都更加丰富。
和强电设施相对比，弱电设备的防雷措施却存在很多不足。
由于弱电设备的防雷措施比较薄弱，每年都会出现很多弱电设备遭受雷击的事件。
随着电力系统的快速发展，如今弱电设备对于电力系统稳定运行的重要性进一步提升，尤其是自动控制系统的引入，使得弱电设备防雷工作更加重要。
如果没有做好弱电设备防雷措施，一旦遭受雷电击中，就会对自动控制系统带来严重影响，甚至会导致电力系统的全面瘫痪。
所以，对电力系统中弱电设备的防雷保护非常有必要。
一、雷电对于弱电设备的损害分析在遭受雷击之后，电力系统弱电设备遭受损害主要是因为在遭受雷击后，雷电会带来巨大浪涌，这些浪涌远超出弱电设备的承受能力。
通常情况下，浪涌主要有电源和信号浪涌。
电力系统在建设过程中，常常忽视弱电设备浪涌防护工作，而是将雷电防护工作重点放在感应雷、直击雷等这方面的防护工作当中，由于没有充分认识到电涌对于弱电设备的影响，因此电涌防护工作也不到位。
雷电对于电力系统弱电设备的损害主要分为以下几种：第一种，是感应雷所造成的损害。
感应雷作为我们生活中最常见的一种雷电。
弱电设备防雷技术措施
弱电设备防雷技术措施（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!弱电设备防雷技术措施随着现代科技的高速发展，电子信息设备的应用已深入至各个领域，各种电子、微电子装备已在各行业大量使用。
现代防雷技术PPT课件第七章弱电系统防雷保护
02
弱电系统的雷电入侵途 径与影响
雷电对弱电系统的入侵途径
01
直接雷击
雷电直接击中建筑物或其附近物体，通过电磁感应耦合到弱电系统，造
成设备损坏或数产生强大的电磁场，使弱电系统中的线路感应出过电压和过电流，
进而损坏设备。
03
雷击电磁脉冲
雷电直接击中建筑物防雷设施或附近避雷针等接闪器，产生雷电流入地，
05
弱电系统防雷保护的未 来发展与展望
新技术与新材料的运用
纳米材料
利用纳米材料的特殊性质，开发高效、轻质的防 雷产品，提高防雷效果。
先进传感器技术
应用高灵敏度的传感器，实时监测雷电活动，为 防雷保护提供及时预警。
高效能量吸收技术
研发新型能量吸收材料，有效吸收雷电能量，降 低对弱电系统的损害。
智能化防雷保护系统的研发
接地系统的维护
定期检查接地系统的运行状态， 及时发现和处理问题，确保接地 系统始终保持良好的工作状态。
04
弱电系统防雷保护的工 程实践
防雷保护方案的设计与选择
方案设计
根据弱电系统的特点，综合考虑雷电活动规律、地质气象条件、设备重要性等因 素，制定合理的防雷保护方案。
方案选择
比较不同方案的优缺点，选择适合的防雷保护方案，确保防雷效果可靠、经济合 理。
防雷设备的检测与维护
检测周期
定期对防雷设备进行检测，确保其工作正常，及时发现并处 理潜在问题。
维护保养
对防雷设备进行日常维护保养，保持其良好的工作状态，延 长使用寿命。
防雷保护效果的评估与改进
评估方法
采用科学的方法对防雷保护效果进行 评估，如模拟雷电冲击实验、实地检 测等。
改进措施
根据评估结果，针对存在的问题采取 相应的改进措施，提高防雷保护效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
电力系统弱电装置防雷技术(最
新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
电力系统弱电装置防雷技术(最新版)
1雷击的形成及入侵途径
1.1雷击形成主要有两种形式：直接雷击和感应雷击
直接雷击是指雷电直接作用在物体上，产生电能效应、热效应和机械力等对物体造成危害。
感应雷击是指雷电放电时，在附近导体上产生的静电效应和电磁感应，由此产生的放电效应使使金属部件之间产生火花，称之为感应雷击。
1.2感应雷击的入侵途径有以下几种
变电站的避雷针的二次感应产生的雷击效应,产生的雷电电流经过避雷针导地时感应到市内的传输线上。
对于老式的通讯设备来讲,它们的构造大都是由电子管、晶体管向集成电路过渡的。
由于电子管、晶体管等相对对立,因而耐冲击能力较强，因此二次雷击效应
对电子管、晶体管通讯设备不会造成太大损害。
对于集成化程度较高的微电子设备，其耐冲击能力差，受雷击更易使微电子设备受到损坏。
通过电源线、信号线或天线馈线引入的感应雷击通过电磁感应耦合到各类传输线而破坏设备。
电源线引入感应雷击。
变电站内设置的微波通信基站的供电线路大多采用架空明线。
试验表明，雷电频谱在几十MHz以下频域，主要能量集中分布在工频附近。
因此，雷电与市电相耦合的概率很高，容易造成通信线路及通信串口烧坏。
为了扩大信号覆盖范围，就要尽可能地增加天线架设高度（65m以上的铁塔约占50%）。
但是，在提高信号覆盖范围的同时，也增加了铁塔引雷的概率。
2外部防护：外部防护是指对安装弱电设备的建筑物本体的安全防护，可采用避雷针、分流、屏蔽网、均衡电位、接地等措施，这种防护措施比较常见，相对来说比较完善弱电设备的外部防护首先是使用建筑物的避雷针将主要的雷电流引人大地；其次是在将雷电流引人大地的时候尽量将雷电流分流，避免造成过电压危害设备；
第三是利用建筑物中的金属部件以及钢筋可以作为不规则的法拉第笼，起到一定的屏蔽作用，如果建筑物中的设备是低压电子逻辑系统、遥控、小功率信号电路的电器，则需要加装专门的屏蔽网，在整个屋面组成不大于5m－5m，6m－4m的网格，所有均压环采用避雷带等电位连接；第四是建筑物各点的电位均衡，避免由于电位差危害设备；第五是保障建筑物有良好的接地，降低雷击建筑物时接点电位损坏设备。
2.1电力系统综合自动化变电站的局域网的安全防雷保护从机房到各保护装置的通信线，如果采用架空线路，则易受到雷击，应在进机房前改为埋地电缆，电缆长度应大于50m，其金属外护层应在两端分别与机房地网连接，采用非金属护套电缆时，应穿金属管埋地，至少金属管两端同样应接地，金属管全长应保持电气连接。
2.2电力系统综合自动化变电站监控机房及通信机房的安全屏蔽措施
屏蔽是利用各种金属屏蔽体来阻挡和衰减施加在计算机等设备上的电磁干扰或过电压所产生的巨大能量。
对计算机系统来说具体
可分为建筑物屏蔽、设备屏蔽和各种线缆包含管道的屏蔽。
建筑物的屏蔽可利用建筑物钢筋、金属构架、金属门窗、地板等均相互焊接或可靠连接在一起，形成一个法拉第笼保护，并通过接地网可靠的电气连结，形成初级屏蔽网。
设备的屏蔽应该对计算机设备耐电压能力进行严格且严密的调查，按IEC划分的防雷区（LPZ）施行多级屏蔽。
屏蔽的效果首先取决于初级屏蔽网的衰减程度，其次取决于屏蔽层厚度，厚度最科学的标准为接近电磁波的波长，使电磁波在到达机房内部时消减到最小程度，材料为密度大而且可靠程度高的网孔密度屏蔽材料，但以上必须按信号频率而定，低频时采用高导磁材料，高频时采用铜材，铅材为宜。
特别注意的是在雷雨天气里，屏蔽中要注意对各种“洞”的密封，除门窗外，重点对入户的金属管道、通信线路，电力线缆入口作好屏蔽，各种线缆均要采取屏蔽措施，金属丝纺织网、金属软导管、硬导管、栈桥均可用于屏蔽线缆。
在此强调二点注意事项。
其一是屏蔽管线的接地，一般要求入户线采用地下电缆入户，其电缆金属护层，在前后两端做良好接地。
测量结果表明，电线电缆屏蔽层一端接地时可将高频干扰电
压降低一个数量级，两端接地时可降低两个数量级。
其二是使用金属丝编制网屏蔽电缆，因其重量轻，使用方便而被广泛应用，但是在电磁波频率较高时，其波长接近编织层网孔尺寸时，波的透入增加，因此，最好再穿一层金属管。
3电力系统二次保护系统的等电位连接是安全防雷的重要措施
等电位连接是IEC标准中指出内部防雷措施的一部份，其目的在于减少雷电流所引起的电位差对设备的危害。
所谓等电位连接就是用连接导线或过电压电涌保护器，将处在需要防雷的空间内的防雷装置和建筑物的金属构架、金属装置、外来导线、电气装置、电信装置等连接起来，形成一个等电位连接网络，以实现均压等电位。
4变电站实施等电位连接的浪涌保护器，IEC标准将需要保护的空间划分为不同的防雷区，以规定各部份空间不同的LEMP的严重程度和指明各区交界处等电位连接点的位置。
以往的规程要求电子设备单独接地，这种接地称为直流工作地或信号地、逻辑地，它实质上是高频信号的接地。
单独信号地的目的是为了防止地网中杂散电流或暂态电流干扰设备的正常工作，有时也过分强调要求接地电阻
的低值。
5仪器仪表雷击的防护：防范电子设备不受雷击，首先应保证设备所处的建筑物有完善的避雷设施，以及确保电力供电系统避雷措施完备（在发电厂、变电站中要保证高低压配电系统避雷良好）。
其次由于电子设备工作电压低，抵抗过压能力弱，所以必须重点考虑防范感应雷击。
目前感应雷击的防护主要采用感应雷击防护器，或对可能感应到雷击的导线加以屏蔽，一般雷击侵入途径是由电源线或信号线入侵，因此雷击防护就是要在雷电的进入端将其泻放到大地，从而保护设备。
同时还有一种情况感应到雷击，就是避雷装置引下线与仪器设备的电源线或信号线相距太近且平行而通过电磁感应引发雷击，此种雷击的避免则应通过合理布线来解决，即在有关仪器仪表布线时按标准进行合理的综合布线。
在此方面，根据笔者经验，对于仪器仪表的感应雷击防护，若设备所处环境存在雷击可能，则应给予全面保护，否则往往就有漏保的可能。
除了一般注重电源线的防护外，特别不能忽视信号线防雷，对于装设于户外的电子设备或线路，必须对有关线路采取两端保护或多点保护方式。
对
于重要线路，如有可能尽量采用穿金属管埋地方式敷设，以形成线路屏蔽，减少感应雷击。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
