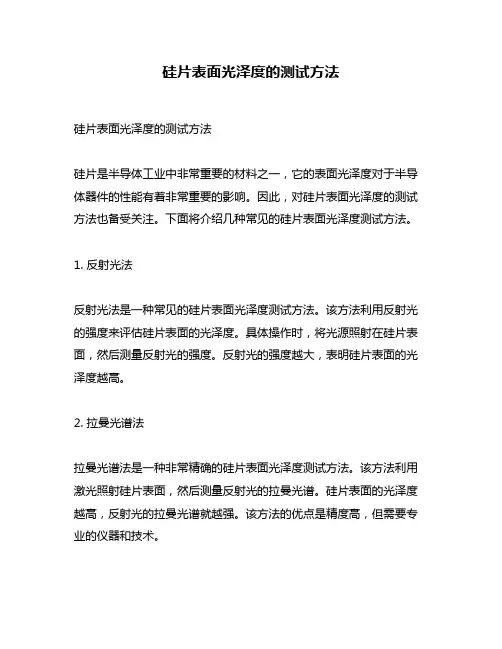

硅片表面光泽度的测试方法
硅片表面光泽度的测试方法
硅片是半导体工业中非常重要的材料之一，它的表面光泽度对于半导体器件的性能有着非常重要的影响。
因此，对硅片表面光泽度的测试方法也备受关注。
下面将介绍几种常见的硅片表面光泽度测试方法。
1. 反射光法
反射光法是一种常见的硅片表面光泽度测试方法。
该方法利用反射光的强度来评估硅片表面的光泽度。
具体操作时，将光源照射在硅片表面，然后测量反射光的强度。
反射光的强度越大，表明硅片表面的光泽度越高。
2. 拉曼光谱法
拉曼光谱法是一种非常精确的硅片表面光泽度测试方法。
该方法利用激光照射硅片表面，然后测量反射光的拉曼光谱。
硅片表面的光泽度越高，反射光的拉曼光谱就越强。
该方法的优点是精度高，但需要专业的仪器和技术。
3. 原子力显微镜法
原子力显微镜法是一种直接观察硅片表面形貌的方法。
该方法利用原
子力显微镜观察硅片表面的微观形貌，从而评估硅片表面的光泽度。
硅片表面越光滑，形貌越规则，表明硅片表面的光泽度越高。
4. 光学显微镜法
光学显微镜法是一种简单易行的硅片表面光泽度测试方法。
该方法利
用光学显微镜观察硅片表面的形貌和光泽度。
硅片表面越光滑，形貌
越规则，表明硅片表面的光泽度越高。
该方法的优点是简单易行，但
精度相对较低。
总之，硅片表面光泽度的测试方法有很多种，每种方法都有其优缺点。
在实际应用中，需要根据具体情况选择合适的测试方法。
同时，为了
保证测试结果的准确性，还需要注意测试环境的控制和仪器的校准。
[整理版]拉曼光谱检定规程
![[整理版]拉曼光谱检定规程](https://img.taocdn.com/s3/m/ab06371653ea551810a6f524ccbff121dd36c561.png)

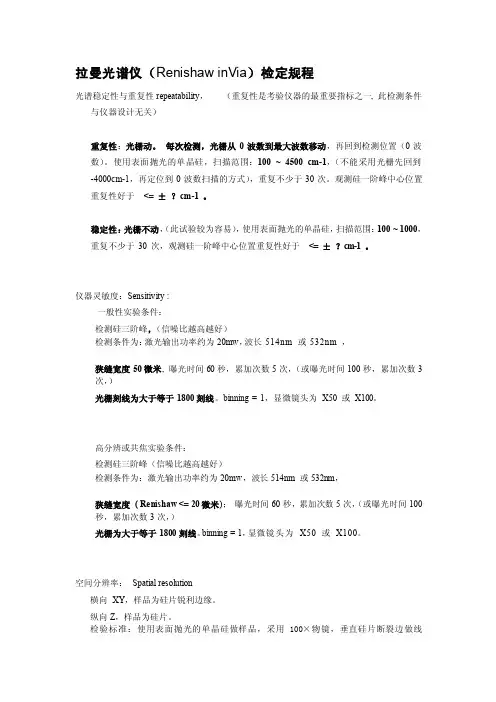

拉曼光谱仪（Renishaw inVia）检定规程光谱稳定性与重复性repeatability，（重复性是考验仪器的最重要指标之一, 此检测条件与仪器设计无关）重复性：光栅动。
每次检测，光栅从0波数到最大波数移动，再回到检测位置（0波数）。
使用表面抛光的单晶硅，扫描范围：100 ~ 4500 cm-1，（不能采用光栅先回到-4000cm-1，再定位到0波数扫描的方式），重复不少于30次。
观测硅一阶峰中心位置重复性好于<= ±？cm-1 。
稳定性：光栅不动，（此试验较为容易），使用表面抛光的单晶硅，扫描范围：100 ~ 1000，重复不少于30次，观测硅一阶峰中心位置重复性好于<= ±？cm-1 。
仪器灵敏度：Sensitivity :一般性实验条件：检测硅三阶峰，（信噪比越高越好）检测条件为：激光输出功率约为20mw，波长514nm 或532nm ，狭缝宽度50微米, 曝光时间60秒，累加次数5次，（或曝光时间100秒，累加次数3次，）光栅刻线为大于等于1800刻线。
binning = 1，显微镜头为X50 或X100。
高分辨或共焦实验条件：检测硅三阶峰（信噪比越高越好）检测条件为：激光输出功率约为20mw，波长514nm 或532nm，狭缝宽度( Renishaw <= 20微米)；曝光时间60秒，累加次数5次，（或曝光时间100秒，累加次数3次，）光栅为大于等于1800刻线。
binning = 1，显微镜头为X50 或X100。
空间分辨率：Spatial resolution横向XY，样品为硅片锐利边缘。
纵向Z，样品为硅片。
检验标准：使用表面抛光的单晶硅做样品，采用100×物镜，垂直硅片断裂边做线Mapping，Mapping步长0.2um，记录硅520拉曼信号强度在扫描经过硅片边界过程的变化曲线，强度从最弱到最强变化经过的空间距离的一半为横向空间分辨率；对硅片表面进行深度序列扫描，扫描范围从表面以上10um到便面以下10um，步长为1um，记录硅520拉曼信号的强度变化，强度变化曲线的半高全宽（FWHM）为纵向空间分辨率。
n型硅片的参数标准

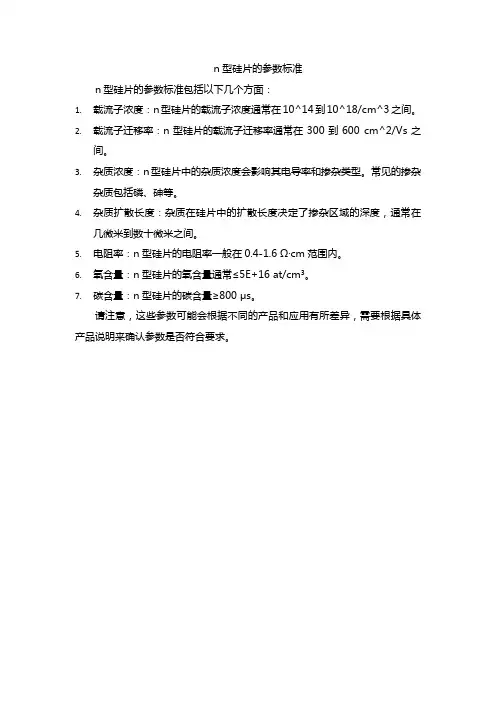

n型硅片的参数标准
n型硅片的参数标准包括以下几个方面：
1.载流子浓度：n型硅片的载流子浓度通常在10^14到10^18/cm^3之间。
2.载流子迁移率：n型硅片的载流子迁移率通常在300到600 cm^2/Vs之
间。
3.杂质浓度：n型硅片中的杂质浓度会影响其电导率和掺杂类型。
常见的掺杂
杂质包括磷、砷等。
4.杂质扩散长度：杂质在硅片中的扩散长度决定了掺杂区域的深度，通常在
几微米到数十微米之间。
5.电阻率：n型硅片的电阻率一般在0.4-1.6 Ω·cm范围内。
6.氧含量：n型硅片的氧含量通常≤5E+16 at/cm³。
7.碳含量：n型硅片的碳含量≥800 μs。
请注意，这些参数可能会根据不同的产品和应用有所差异，需要根据具体产品说明来确认参数是否符合要求。
拉曼光谱特征峰大全
拉曼光谱特征峰大全拉曼光谱，是通过对分子中的原子进行活性分析，来表示分子光反射、散射、偏振和衍射特性的光谱技术，充分反映了分子结构和性质。
它在生物、材料、分析化学等许多领域被广泛使用，具有重要的应用价值。
下面是一些拉曼光谱特征峰：一、C-H 吸收峰1、低频C-H：在2950cm-1到2850cm-1之间出现的峰，可分离出几个单独的峰，主要是由呈芳烃的分子组成。
2、高频C-H：在1400cm-1到1300cm-1之间出现的峰，由脂肪族化合物主要分子（如烷烃和醛烃）构成。
二、C=C 吸收峰1、芳烃C=C：在1600cm-1到1520cm-1之间的单峰，由芳烃分子的双键组成。
2、脂肪C=C：在1460cm-1到1410cm-1之间的峰，由脂肪烃分子的双键构成。
三、C-O 吸收峰1、醇C-O：在1160cm-1到1090cm-1之间出现单峰，构成醇类生物分子中的醇键。
2、醛C-O：在1340cm-1到1280cm-1之间出现多峰，由醛烃生物分子中的醛键构成。
四、醇O-H 吸收峰1、低频O-H：在3620cm-1到3500cm-1之间的峰，由醇类生物分子构成。
2、高频O-H：在2100cm-1到1900cm-1之间的峰，由羧酸类生物分子组成。
五、羧基C-O 吸收峰1、低频C-O：在1060cm-1到1030cm-1之间出现的峰，由羧酸类生物分子组成。
2、高频C-O：在1460cm-1到1330cm-1之间出现单峰，由甘油三酯类生物分子中的羧基键构成。
六、N-H 吸收峰在3320cm-1到3220cm-1之间出现的峰，由氨基酸类和蛋白质类生物分子的氨基键组成。
七、硫键C-S 吸收峰在1000cm-1到900cm-1之间出现的峰，由蛋白质类生物分子中的硫键构成。
八、其他吸收峰1、碳硫伯烷：在1345cm-1到1150cm-1之间有两两相关的峰，主要由烯烃类生物分子构成。
2、环碳烃和吡咯烃：在1460cm-1到1150cm-1之间出现的多峰，是由环碳烃和吡咯烃类生物分子构成的。
基于拉曼光谱的硅片残余应力测试方法
基于拉曼光谱的硅片残余应力测试方法兰天宝1 苏飞2（北京航空航天大学航空科学与工程学院，北京100191）摘要 随着TSV 加工工艺出现，TSV 填充后的硅的结构变化引起了人们越来越多的关注。
由于微机械加工工艺(如溅射、光刻等)会在微结构中造成应力分布。
已有的实验力学测量方法，难以适应微尺度领域所涉及的微器件或复合结构无损测量问题。
微拉曼光谱法在微尺度测量方面具有独特的优势：无损、无接触、空间分辨率高,光谱范围大且频移不受激光光源频率限制等。
拉曼实验对测量微结构的应力具有重要意义。
关键词：拉曼实验，应力检测，硅片一、 拉曼实验原理及实验拉曼散射对应于分子的转动、振动能级之间的跃迁范围。
拉曼光谱可精确测定材料的晶格振动能量。
拉曼实验采用Laboratory RAM HR800显微共焦拉曼光谱系统。
实验试件为1cm×cm 大小的经过TSV 工艺加工完成的硅片，硅通孔已经填充铜，可能存在残余应力。
图1黄色部分表示填充的铜。
为检测圆孔周围残余应力，实验采用拉曼线扫描模式，对试圆孔沿着径向方向按步长为1.5m μ进行逐点扫描，如图1所示，扫描起点为圆孔边缘。
图1测试点位置示意图二、 拉曼频移与应力关系当材料受到应力作用时，其晶格结构就会产生变化，拉曼频移亦将发生改变(变化量为ω∆即相对拉受频移)，根据应力与相对拉曼频移ω∆之间的关系就可精确计算出晶体内部的应力[1]。
据文献[2][3]可以求出频移和应力关系，对于面内双向应力来说，可得：435(MPa)x z σσω+=-∆ （1）可见，拉曼频为正时对应压缩应力，反之为拉伸应力；并且拉曼频移和应力之间成线性关系。
三、 实验结果cm-。
计算根据实验数据，实验测试时标定的零应力拉曼峰值的位移为519.92481整理处实验结果如表1所示。
表1应力结果cm-）二向应力和（MPa）距孔边距离（μm）频移（11.5 3.7594 -1635.3393 1.8797 -817.66954.5 0 0图2为扫描点的拉曼峰值的位移。
拉曼硅峰校准
拉曼硅峰校准全文共四篇示例，供读者参考第一篇示例：拉曼光谱技术是一种非破坏性的分析方法，可以用来快速准确地确定物质的化学成分和结构。
在工业领域，拉曼光谱技术被广泛应用于材料的表征、质量控制、故障诊断等方面。
而在实验室中，拉曼光谱技术也常用于科研领域的分析实验，尤其对于无机材料的研究有着重要的意义。
在进行拉曼光谱分析时，校准是非常重要的一环。
校准可以确保实验结果的准确性和可重复性，提高实验的可靠性。
对于拉曼光谱仪的校准，其中一个关键环节就是拉曼硅峰的校准。
拉曼硅峰是指硅晶体在拉曼光谱中产生的峰值，其峰值位置和强度可以作为拉曼光谱仪进行校准的参考标准。
硅是一种广泛应用于硅器件制造中的半导体材料，其在拉曼光谱中的特征峰清晰、稳定，因此成为了拉曼光谱仪的校准标准之一。
拉曼硅峰的位置通常在约520 cm^-1处，对于大多数的拉曼光谱仪来说，这个位置是确定的，但仍然需要定期校准以确保准确性。
拉曼硅峰的强度则会随着硅晶体的质量和状况有所变化，拉曼硅峰的校准需要对硅晶体的质量和状况进行检测和调整。
在进行拉曼硅峰校准时，一般采用以下步骤：1. 准备好一块质量较好的硅晶片，并确保其表面干净无杂质。
2. 将硅晶片放置在拉曼光谱仪的采样台上，并进行初步的光谱扫描，以获取硅的拉曼光谱数据。
3. 在获得的光谱数据中找到硅的特征峰，通常在520 cm^-1处。
4. 根据实际光谱数据调整拉曼光谱仪的校准参数，确保硅峰的位置和强度与标准值相匹配。
5. 进行进一步的校准和验证，直到硅峰的位置和强度稳定在正确的数值范围内。
通过对拉曼硅峰的准确校准，可以确保拉曼光谱仪在进行实验分析时提供准确可靠的数据。
拉曼硅峰校准也有助于拉曼光谱仪在长期使用中保持稳定性，延长其使用寿命。
拉曼硅峰校准是拉曼光谱分析中不可或缺的一个环节，通过精确的校准步骤和策略，可以确保拉曼光谱仪的准确性和可靠性，提高实验数据的质量和可信度。
在实际应用中，科研人员和工程师们需要重视拉曼硅峰校准，并定期进行检测和调整，以保证实验结果的准确性和可重复性，为科研和工程实践提供可靠的数据支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准硅片的拉曼峰
拉曼峰是指拉曼光谱中的特征峰，用于分析物质的分子结构和组成。
在标准硅片的拉
曼光谱中，存在着几个主要的拉曼峰，这些拉曼峰与硅片中不同的键结构有关。
以下将介
绍标准硅片的拉曼峰及其对应的键结构。
首先，标准硅片的拉曼光谱中存在着一个强度较强的拉曼峰，其位置约为520 cm^-1。
这是由于硅片中存在着硅-硅键的对称伸缩振动所导致的。
这个拉曼峰是标准硅片的主要
特征之一，因此被称为硅的绝对伸缩振动。
此外，标准硅片的拉曼光谱中还存在着一些其他的拉曼峰，如峰位约为640 cm^-1的
拉曼峰和峰位约为800 cm^-1的拉曼峰等。
这些拉曼峰的出现是由于硅片中存在着不同的
结构或杂质。
因此，这些拉曼峰可以用于检测硅片中不同的结构或杂质的存在。
