很给力!AltiumDesigner下Gerber转PCB的方法(多图!)
Altium Desiger一个项目中多个原理图和多个PCB一一对应的方法
Altium Desiger一个项目中多个原理图和多个PCB一一对应的方法1.首先建立相应的电路原理图和PCB文件，结果如图1所示
图1
2.在Porjects中选择对应SCHDOC，右键，选择show defferences...，如图2所示。
图2
3.勾选Advenced Mode，如图3所示。
图3
4.然后在右侧栏中选择新建立的那个PCBDOC，点击OK确认操作，如图4所示。
图4
5.在出现的Defferences between ×××对话框中，右击鼠标，选择Updata all in这一栏（其他几栏请自己体会）,如图5所示。
图5
6.点选图5所示对话框左下方的Create Engineering Change Order....（该按钮在未执行上一步时为灰色）。
在新出现的Engineering Change Order对话框中，Validate Changes，然后Execute Changes，完成将某一个SCHDOC导入对应的PCBDOC。
如图6所示。
图6
7.同理，如果要将某几个SCHDOC导入一个PCBDOC，则需执行好几次。
PS:如果直接是整个Project中的SCHDOC导入一个PCB，请选择工具栏中的Design--updata××××即可。
gerber文件转成pcb
gerber文件转成pcbGerber文件转成PCBPCB（Printed Circuit Board）是现代电子设备中一个关键的组成部分。
它是基于导电材料的非导电表面，用于连接和支持电子组件，以便在电子设备中传递电力和信号。
在设计和制造PCB时，最常用的格式是Gerber文件。
Gerber文件是一种标准的2D图形格式，用于电子制造行业中的PCB生产。
Gerber文件包含了PCB设计的全部信息，包括导线、插件、电路、钻孔和焊盘等。
为了将Gerber文件转换为实际的PCB板，需要经过一系列的工艺和步骤。
首先，要转换Gerber文件，需要使用一种专门的软件工具。
这种软件工具能够将Gerber文件解析，并生成可以用于制造PCB的文件。
一般来说，常用的软件工具有Altium Designer、Eagle和KiCAD等。
这些工具支持Gerber文件的解析和转换，并可以输出制造PCB所需的文件。
在转换Gerber文件之前，需要先对Gerber文件进行一些检查和准备工作。
例如，检查文件是否完整和正确，包括是否有缺失的层和错误的尺寸等。
如果有任何问题，需要及时进行修复和调整。
接下来，对Gerber文件进行解析和转换。
这一过程主要涉及到图形数据的提取和转换。
软件工具会将Gerber文件中的图形数据解析成轮廓线、焊盘、孔洞等元素，并进行转换和优化。
完成Gerber文件的解析和转换后，下一步是生成制造PCB所需的文件。
这些文件通常包括层堆叠图、钻孔文件和涂覆层等。
层堆叠图显示了PCB板的层次结构和材料厚度。
钻孔文件包括了PCB板上的钻孔位置和尺寸。
涂覆层则用于指导PCB制造厂商进行涂覆和阻焊等工艺。
一旦生成了制造PCB所需的文件，就可以将这些文件发送给PCB 制造厂商进行生产。
制造厂商会根据这些文件进行PCB板的切割、钻孔、金属化和焊接等工艺。
最终，转换Gerber文件的结果是一块完整的PCB板，可以用于组装电子设备。
怎麼把GERBER转成PCB文件的操作方法
怎麼把GERBER转成PCB文件的操作方法将GERBER文件转换为PCB文件是设计电路板的重要一步，下面是将GERBER转换为PCB文件的详细操作方法。
1.安装必要的软件为了将GERBER文件转换为PCB文件，你需要安装一个专门用于PCB设计的软件。
常用的软件包括Altium Designer、Eagle和KiCad等。
在这篇文章中，我们将使用Altium Designer进行示范。
请确保你已经成功安装并打开了软件。
2.创建新的PCB项目打开Altium Designer软件后，点击“File”（文件）菜单，然后选择“New Project”（新建项目）。
在弹出的对话框中选择“PCB Project”（PCB项目），点击“OK”按钮。
然后为项目选择一个适当的名称和位置，并点击“Save”（保存）按钮。
3.导入GERBER文件在项目管理器面板中，右键点击“PCB Documents”（PCB文档）并选择“Import”（导入）选项。
然后选择需要转换的GERBER文件，并点击“Open”（打开）按钮。
GERBER文件中应该包含电路板的各个层，如顶层、底层、丝印层等。
4.设置PCB文档属性在导入GERBER文件后，打开PCB文档视图。
在视图左侧的对象管理器面板中，选择“PCB”并点击右键选择“Board Options”（板卡选项）。
在弹出的对话框中，设置板厚、导线宽度、间距等相关属性。
确保这些属性与你的原始电路板设计一致。
5.数据确认和修复在将GERBER文件导入到PCB文件后，需要对数据进行确认和修复。
打开“Design”（设计）菜单，选择“Rule Check”（规则检查）选项，在弹出的对话框中点击“Run Design Rule Check”（运行设计规则检查）按钮。
系统将自动检查并报告任何与设计规则不符的问题。
根据报告修复这些问题，以确保电路板的正确性。
6.转换为PCB文件完成所有的设计规则检查后，点击“File”（文件）菜单，然后选择“Save”（保存）选项。

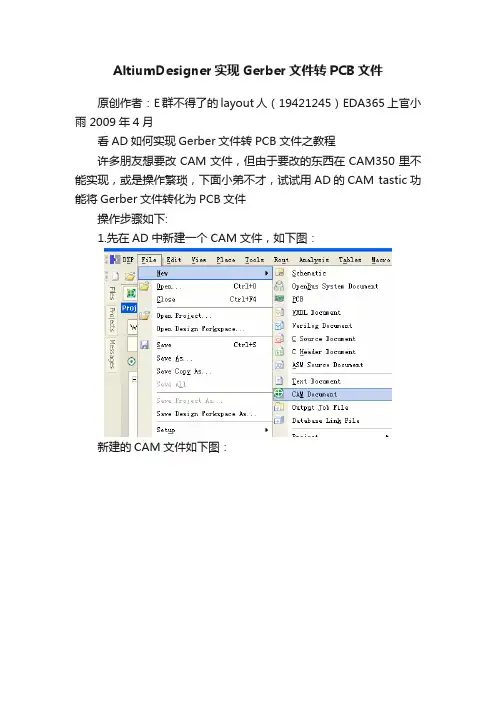

AltiumDesigner实现Gerber文件转PCB文件
AltiumDesigner实现Gerber文件转PCB文件
原创作者：E群不得了的layout人（19421245）EDA365 上官小雨 2009年4月
看AD如何实现Gerber文件转PCB文件之教程
许多朋友想要改CAM文件，但由于要改的东西在CAM350里不能实现，或是操作繁琐，下面小弟不才，试试用AD的CAM tastic功能将Gerber文件转化为PCB文件
操作步骤如下:
1.先在AD中新建一个CAM文件，如下图：
新建的CAM文件如下图：
2.将Gerber文件通过File—Import导入到新建的CAM文件中，如下图：
点击OK 按钮，导入成功，同时会生成.LOG 文本，如果有错误会
在里面显示：
以上导入的文件还没有钻孔，所以我们还要通过File—Import—
Drill导入钻孔文件
点击OK按钮
点击OK按钮，就会导入了钻孔文件，如下图，看到了钻孔
4.下面这一步才是关键，使用T ool—Netlist—Extracd提取导入的Gerber文件的网络（在这里，软件会把相连的走线视为同一网络，会自动成生网络名），如果不没有网络将不能生成
PCB文件。
注意以上的层一定要对应修改好！！点击OK按钮
设置Layer Physical Order如下：
点击OK按钮
5.只有通过了第4步，我们才可以导出PCB文件，通过File—Export—Export to PCB,就可以将Gerber文件转化为PCB文件了
效果如下：
这样就可以将Gerber文件转化为PCB文件了！！。
Altium Designer软件输出PCB Gerber文件方法及流程
Altium Designer软件输出PCB Gerber文件方法及流程PCB绘制完毕后，在PCB编辑环境下操作：第一步：选择Fil e→Fabrication Outputs→Gerber Files，出现以下Gerber Setup界面，在General菜单栏中，左边选项为输出默认单位，一般不做特别选择；右边为输出精度，一般选择2:3即可。
然后点击Layers菜单栏，如不清楚该栏里的具体内容，可点击左下角的Plot Layers→All on，全选菜单中的选项；否则手动选择。
注意，此时右侧的选项栏不做选择！最后再点击Drill Drawing菜单栏，此时该栏中的选项均不做选择，之所以进入该菜单，是防止非首次导出时，菜单里有遗留设置。
后面两项一般不用设置，除非PCB尺寸超过20000*16000mil。
点击OK，输出即可。
第二步：选择Fil e→Fabrication Outputs→Gerber Files，在出现的Gerber Setup视窗中，选择Layers 菜单栏，勾选PCB外形设计所用的层（本例中为Keep-Out Layer），如在机构层中有尺寸标注，也可一并选上。
再进入Drill Drawing菜单栏，勾选Drill Drawing Plots和Drill Guide Plots两栏选项，右侧一般选择Characters项，方便读图，或者不选。
点击OK，输出即可。
第三步：选择Fil e→Fabrication Outputs→NC Drill Files，出现以下界面，上端与Gerber Setup的General菜单栏一样，选择相同的单位和精度。
下面的Leading/Trailing Zeroes栏，一般选择Suppress leading zeroes，设置基准点。
点击OK，输出即可。
如点击OK后，出现Import Drill Data界面，直接点击OK即可。
第四步：选择Fil e→Assembly Outputs→Generates pick and place files，出现以下界面，直接点击OK，输出即可。
Gerber转PCB文件之AD09全攻略
Gerber转PCB文件之AD09全攻略
1、在AD09中新建一个CAM文件
具体路径如下：File-New-CAM Document；
2、导入gerber文件
具体操作如下：File-Improt-Gerber，在弹出的对话框中选择相应文件。
如果导入成功，则会自动生成一个后缀为log的文件，同时显示是否有错误信息；
3、导入NC Drill及网络表文件
具体操作如下：File-Import-Drill，在弹出的对话框中选择相应文件即可（如果有钻孔文件，则该步骤完成之后会出现带孔的电路图）；
4、从CAM数据中提取出网络表（这步很重要）
具体操作如下：Tool-Netlist-Extract，提取导入的Gerber文件对应的网络表；
5、指定待输出PCB文件的层次关系
具体操作如下：Tables-Layer Order，如下图所示，指定层次关系；
6、导出相应版本的PCB文件
具体操作如下：File-Export-Export to PCB，这是就会自动生成后缀为PcbDoc的文件，最后选择File-Save as→保存为你需要的pcb版本即可（例如用protel 99se，在保存时选择4.0的protel版本）。
从gerber文件转化为PCB
板层定义介绍Skip to end of metadata∙Added by Wenlong Hua , last edited by Wenlong Hua on Dec 28, 2009 (view change ) ∙ show comment Go to start of metadata 1顶层信号层(Top Layer)： 也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线；2 中间信号层(Mid Layer)： 最多可有30层,在多层板中用于布信号线.3底层信号层(Bootom Layer)：也称焊接层,主要用于布线及焊接,有时也可放置元器件.4顶部丝印层(Top Overlayer)：用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
5底部丝印层(Bottom Overlayer)：与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
6内部电源层(Internal Plane)：通常称为内电层，包括供电电源层、参考电源层和地平面信号层。
内部电源层为负片形式输出。
7机械数据层(Mechanical Layer)：定义设计中电路板机械数据的图层。
电路板的机械板形定义通过某个机械层设计实现。
8阻焊层(Solder Mask-焊接面)：有顶部阻焊层(Top solder Mask)和底部阻焊层(Bootom Solder mask)两层，是Protel PCB 对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．9锡膏层(Past Mask-面焊面)：有顶部锡膏层(Top Past Mask)和底部锡膏层(Bottom Past mask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表电路板上不铺锡膏的区域，也就是不可以进行焊接的部分。
AltiumDesigner实现Gerber文件转PCB文件.docx
原创作者：E 群不得了的layout 人（19421245） EDA365 上官小雨 2009 年4月看AD 如何实现 Gerber 文件转PCB 文件之教程许多朋友想要改 CAM 文件，但由于要改的东西在CAM350里不能实现，或是操作繁琐，下面小弟不才，试试用 AD 的CAM tastic 功能将Gerber 文件转化为PCB 文件操作步骤如下:1•先在AD 中新建一个 CAM 文件，如下图：Dp«n. . .Ctrl+OClcs«Ctrl+F4Op«n Prelect...Open Desi gn Workspace...Save Ctrl+SSave As...Save Copy As... Save AllOptnBus System Documant 會PCB:VM1L Docuir«ntVeriLof DacujuentC Source DccumentC 加也der DocumentASM Source Docuni ent ^ext DouiuiGntSetup新建的CAM 文件如下图:7 Rlliu* Dexi^nKK Vml <?£109 一 CkEl a^rLi.c 1 C u. Fxiee Ducufl.Enl2f^ Li ■匚若n$efH DXF F L 1« Edi t Vi4v fl«c4 工DO " Rctul Ar.ul^Ei E 丫眇1“ BierflE Yd Ehd^ar llalpSave Prcj act ACAMSave Desi gxi Workspace Pls.・Output Jab FileDatabase Lirtk Filefile Edit Vi Fl ace ToolsRout Analjj ；E i s T ables Macr oHe 皆►Woi«et»acBl DsWik■ Wwkspacei1 Ropct(*) FiJe View Q SbnucOuie EdlocSEIpfojedutCAMBKtd C<mProieckiFiiee Docurri^riltE taJ| 3 Q Sonjrai Documaili ：Ml 0ClCA^IailclXani自吕始O t\ ■ □ t L* * " ■ 1 "2•将Gerber 文件通过File — Import 导入到新建的 CAM 文件中，如下图:Alt iuB Designer Winter 09 一 CAIt astic1.Ca> 一 Free Docu>ents. Licensed to HP 540St.vt Proj <ctSave Design TorkEpa.i ：e da —Import辽：」_ 1 . pl'L j £ \3Z2. |. ：L .I dd001024 pho smOCilOE'l pho 5H1002023. pho EmdC01023. phosmdDOEQ22 - pho ssbQO2029. pho 551001D2B. pho我的文档* ar tOOl pho* *srt002 pho* ^d (1001024 p] vGerber Files (*. A#:G*;*. PHO)Esport Print Pri^ifrw資 QDB++...Belli st..- Import Wizard Recent Dociaihents R«ctnt Pr&ji*cts Recent Desipi lorkspacesDrill... Mill/RQut_, 琨F/DWG …MFGL/fffGL2.. Exi t A1++F4Aperture File Cusi ng Wizard fornats) (i)L・T " 177 - T武亠T TTH \Select Gerber File Cs) — use Shift or Ctrl for ault iple files ? rx直找范围d):_JCAH我的电胞网上邻居Open. » a Close kCtrl+0Ctrl+F4Open Praject..”Open Q«sicn t^rksptet..・ Save Save As...Save Cop^ As _____ Save AllCtrl+SBflst Aixd.^5i3 Tiblti JJaeroWindowIIP t -H- sRecent桌面文件名CS): 文件类型(T):打并Q)20 in 5Projects MCD55Q>gCD5♦诚FEdit 生* EUce点击OK按钮，导入成功，同时会生成丄OG文本，如果有错误会在里面显示:CAMtastid .Cam4」Log_2009_12_10_10J_27 logf AHtastic DXP : Getber / NC Drill / Mill/Rout Import PCAMtastic File : CAMtas^icl.CamDateTime:10/12/2009 :10:4:27 AKInf otznation Layee 1 _artOOl.pho -stact loading・Information Layer 1 - art001*pho - 亡nd loading.Inf OEiaation Layet 2 - aEt002,pho -3tact loading・Information Layet 2 =act002«pho -end loading^Information Layer 3 -dd001024.pho -start loading.Information Layer 3 -dd001024.pho-end loading^Infornation Layer 4 -smO口丄口2丄.卫-start loading・Infornation Layer 4 -sni001021.phjo - end loading. Information Layet 5 -smOOZOZa.phD-3tart loading・Inf ornatiorL Layer 5 -- end loading・Inf □ r nation Layer 6 —snid001023. phc -start Loading, Information Layet 6 -SMd001Ci23.phci-end loading. Infornation Layer 7 -smd002022rpho-start Loa±Lng* Information Layer 7 -smd002022.pho-end loading. Information Layer 8 _ssb002D29.pho-start loading. Tnformatian Layer8 -ssb002029.pho-end loading* Information Layer 9 - 3St001026»pho -strait loading. Infornation Layet 9 -sst001026.pho -end loading.StatisticsWaminga 0InEormation : IS--."'AltiUB Pe-EieiM-r Vinte-r UEI 匚 GMt krtic>L.C&> » Free F«ouaentf. Licm^^d to HFMiOH il^ EH< E4H ¥iH-Pri* ■・.teilLShl T J >L H - ■計* 即* Idp」a hJ 」A |• |每冕圏S 档|岸屯為 ’"自白•』C ~ fx ■■ [_J ▼ 1-7 t 吟 囂」L£ujMrt'_12j0J S_+J fSIZE QrySYM PLA08|卫止川2| 2i.5 F 0.889 6................ ''' 681 径• • 「2 H25 斗 | 46 止222 . | 4 OJ3O21YESYESYESVESYESYES YES YESMb*、田 卒.1U 5 3-^nUn Qts 护匚歯h.4 *rtirinKi CAHJtitt ［仍 以上导入的文件还没有钻孔，所以我们还要通过 File — Import — Drill 导入钻孔文件 k/ AltI UA Designer Winter 09 一 CAItastic 1. Ca> * 一 Free DocuAents. Licensed to HP540 XF _D----==F i fD s p r o j CD cGr M (D 55m _IJ_l E :5File E^it Vi ew Flace Tools New L 3 Ojien. . .Ctrl+0 CloseCtrl+F4L 5A Upen Froject...Up en D e E i ETL 'iVorkspace...Rou t AiLalyEi E Tables Macro Rep or t£ jY i miijw Help 3_4_27.logSIZE SaveCtrl+SSave As... Save Cop^ As... Save All Save Froject A E ...Save De E i STL Workspace As... Setufi Impor+ E KP or t Frint Freyi ew Frint...Imp or t W i z ：=LI _ d Recent U □匚ujnwrLtE RecerLt Proj ectsRecent Desi ETL WorkspacesAlt+F4Quick Load...ODE++LIDB++...N 皂tli 航…5Drill...r~l_nDXF DVt乌HPGLMill/Rout...口聋丹陆...HPGL/HFGL2...0.8 0.71125 .............■ ______3893128 54Aperturm File (using Wiz:±t-d format£)...点击OK按钮点击OK按钮，就会导入了钻孔文件，如下图，看到了钻孔4.下面这一步才是关键，使用Tool —Netlist —Extracc提取导入的Gerber文件的网络（在这里，软件会把相连的走线视为同一网络，会自动成生网络名），如果不没有网络将不能生成PCB文件。
怎麼把GERBER转成PCB文件的操作方法
GERBER轉成PCB
Part1:新建一個CAM文件如圖
Part2:導入GERBER文件通過Inport----------gerber 導入到新建的CAM文件中如圖
點擊OK 導入成功后同時會生成.log文本文件，如果有錯誤也會顯示在里面如圖
Part3:以上導入的文件還沒有鉆孔，所以我們還通FILE------INPORT--------DRILL 導入鉆孔文件如下圖
點擊OK
點擊OK,就會導入鉆孔文件如下圖
Part4:下面這一步才是關鍵，用TOOL------NETLIST------EXTRACT提取導入GERBER的網絡（在這里，軟件會把相連的同一走線，視為同一網絡并自動生成網絡名）如果沒有網絡將不能生成PCB文件
注意以上的層一定要對應修改好，點擊OK! 設置layer Physical order 如下：
點擊OK
Part5:只要通過了Part4,才可以匯出PCB文件，通過File-----Export-------Export to PCB 就可以將GERBER文件轉成PCB文件如圖。
END…………………………………….。
AltiumDesigner21Gerber输出完整教程绝对值得收藏
AltiumDesigner21Gerber输出完整教程绝对值得收藏Gerber文件是一种符合EIA标准,由GerberScientific公司定义用于驱动光绘机的文件。
此文件是把PCB图中的布线数据转换为光绘机用于生产1: 1高精度胶片的光绘数据,能被光绘图机处理的文件格式。
PCB生产厂商用此文件来进行PCB制作。
所有PCB设计软件都支持生成Gerber文件的功能,我们可把PCB文件交给PCB生产商,厂商会将其转换成Gerber格式。
而有经验的PCB设计者通常会将PCB文件按自己的要求生成Gerber文件,交给PCB厂制作,确保PCB制作出来的效果符合个人定制的设计要求，另外一个就是输出Gerber文件可以很好的保护自己PCB设计不会被别人轻易修改。
1.在Altium Designer软件打开要输出的PCB文件，(如下图一所示)图1图21.设置原点: '编辑Edit'-'原点Origin'-'设置Set'，一般情况下原点定在板的左下角。
(如上图2所示)2.放置钻孔位图符号对应的孔大小的列表。
把PCB层切换到DrillDrawing层,然后用放置字符串的工具放置一个String:'放置Place'->'字符String'按快捷键P+S.此时按tab键,在出现的text文本框中点击下拉箭头,在出现的序列中选择. Legend.点击0K, (如图三)将其放在板外(图四)。
如果放置'. Legend'后,没有退出此操作,按下'Esc'键或鼠标右键即可。
图3新版本AD21，可以直接在放置中放置钻孔表如下图4所示，相比旧版新版本显示信息更加详细，如下图5所示右侧钻孔信息，数量等。
放置钻孔位图符号要放在'DrillDrawing'层,尽量放在PCB的右下角,因·为在导入CAM350里面的时候钻孔列表是从左下方起始向右上方拓展的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这种方法适合任何EDA软件生成的PCB转成Protel PCB格式！有些人可能会问是不是画蛇添足了，其实不然，对于一般的PCB生产商都是可以接受Gerber文件的，但是也有未免只接收Protel文件的厂商。
我上次就给和公司关系单位的PCB制造商发了Gerber文件也没通电话，板子也做回来了，没什么问题；
当我第二次发邮件时，给厂商打了一个确认电话，问一下关于Gerber文件要求的问题，对方却说你还是发源文件吧，我这边处理Gerber比较麻烦，而且都是老同志对99se比较熟，无奈之下只好又发的源文件。
对于俺刚了解Gerber文件细节的人来说无疑是件很郁闷的事情。
（因为厂商不是由员工随便选择的）对方说你发Altium的也可以，但是由于网速和附件比较大等。
还是转成99se了。
Altium源文件尺寸和Gerber文件占用空间简直是天壤之别啊，一个是7~8Mbit，Gerber还不到100Kbit。
再者如果你的PCB原文件丢了，可以通过向厂商要回Gerber文件转回Protel文件进行修改（Protel用户）。
转换所使用软件Altium，不需要任何其他软件！
还是以Proteus自带的例子，首先打开ARES 7 Professional软件打开*:\Program Files\Labcenter Electronics\Proteus 7 Professional\SAMPLES\Schematic & PCB Layout\Cpur.LYT
先用输出生成制造用的gerber文件,点Output-> Gerber/Excellon Output...
弹出CADCAM （Gerber and Excellon）Output设置对话框
按默认设置点击OK。
最后将生产的文件整理为如下文件夹，将相应文件拷贝其中，为以下工作提供方便！
打开Altium软件首先需要新建一个CAM Document
之后点击File -> Import -> Gerber 导入ARES 7 Professional生成的Gerber文件
在弹出对话框按自述文件设置导入的Gerber文件相关内容
之后弹出日志及导入的效果，0个错误，0个警告！
接下来我们要导入钻孔文件，选择File -> Import -> Drill
弹出File Import - NC Drill
弹出Import Drill Data设置对话框，按照自述文件进行相关设置
弹出日志对话框，同样是0个错误，0个警告！
放大以后我们可以看到孔已经添加上了。
Altium和其他看图软件一样，在CAMtastic菜单下可以切换看单层！
这样工做是否就可以输出PCB了呢，告诉你现在只进行了一多半，我们会看到输出菜单下的Export to PCB 还是灰色的，因为我们还有一项更重要的工作就是为所有具有链接关系的层生成网络！
选择Tools -> Netlist -> Extract 把具有链接关系的物体生成同一网络。
接下来的弹出的对话框困扰了我一天，索性先不弄了，后来第二天又捡起来，琢
磨了半天。
弹出的对话框大意好像是一个或多个层的类型是重复的，需要压缩或重新定义。
俺的E文很烂，不提也罢，要不然也不会动不动就卡住~哈哈！
单击是，按照如下设置：
View Layer Order 要按照自述文件的排列顺序以拖拽的方式整理一下！
单击OK 回到Layers Table 单击Apply 再单击OK，之后又弹出创建与更新层次序对话框，所以这一块比较麻烦，会弄以后觉得没什么，第一次弄的我直晕，导入99se/Altium生成的Gerber绝对没有这些事！
因为L3是顶层铜，L1是底层铜这里要在Layers Physical Order 下单击下面的表格设置对应的层面！
单击OK这一步总算完成了。
生成网络后单击CAMtastic菜单下的相应网络，会在编辑框中高亮显示。
这回输出PCB菜单项已经变为可用状态！
完成后效果！
在此向各摸索出此方法的网友wangqh1983 吴鸣表示敬意！。
