水泵机械密封规格
水泵机械密封规格，109密封尺寸，管道离心泵机械密封
点击次数：4434 发布时间：2012-6-28
机械密封由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下，保持贴合并相对滑动而构成的防止流体泄漏的装置，现代水泵中大部分都采用机械密封作为密封形式，管道离心泵中逐步淘汰了老式的填料密封无法完全解决泄漏的问题。
109机封适用范围：
密封腔压力：P=-0.1～1.6MPa
密封腔温度：t=-20℃～80（140）℃
线速度：Vg≤10m/s
介质：可在含有颗粒的废水、污水中应用
109型机械密封材料组合如下
附表：机械密封材料代号表
W1碳化钨整体
O碳化硅
T聚四氟乙烯N青铜Y增强聚四氟乙烯
I金属表面堆焊
N氯丁橡胶T其它材料E铬钢
H氢化丁青胶
109型机械密封内径尺寸如下（单位：mm）
内径型号内径型号内径型号
109-88109-2828109-5050
109-1010109-3030109-5353
109-1212109-3232109-5555
109-1414109-3333109-5858
109-1616109-3535109-6060
109-1818109-3838109-6565
109-2020109-4040109-6868
109-2222109-4343109-7070
109-2424109-4545109-8585
109-2525109-4848
109型机封适用用管道离心泵、卧式离心泵、自吸排污泵、ZX自吸泵、潜水排污泵、立式排污泵等产品，不锈钢泵建议选择耐腐蚀的机械密封，输油油品的泵建议选择耐油的密封，用户可根据水泵型号向我公司询问机械密封型号和规格，也可直接按机封型号向我单位购买，，全体员工竭诚为您服务。
水泵技术规格、参数及其他要求
水泵技术规格、参数及其他要求1. 询价内容、技术标准和规范要求、设备清单：1.1 采购内容：1.2技术标准和规范要求：（包括但不仅限于此）GB/T5656-1994 《离心泵技术条件(Ⅱ)类》GB/T5657-1995 《离心泵技术条件(Ⅲ)类》GB7251-1997 《低压成套开关设备和控制设备》JG、T3009-93 《微机控制变频调速给水设备》JG/T3010.1-1994 《隔膜式气压给水设备》JG/T3010.2-1994 《补气式气压给水设备》JG/T3009-93 《微机控制变频调速给水设备》同时参考国外先进国家有关技术规程，以及国家现行的其它相关标准、规范（以上规范如实施新标准按新标准执行，如有内容重复按标准高的执行）。
2.2招标设备清单（见询价单）2、技术要求2.1基本要求：2.1.1制造商的投标产品应有当今国内领先技术，并保证与原品牌产地同步技术型号系列的先进的全新设备。
2.1.2制造商需具备水泵性能测试的技术装备，该测试设备或装置必须是经过国内或国际相关权威机构核准的。
所出厂的设备必须按国内或国际通用标准测试合格。
2.1.3本技术要求提出的是最低限度的技术要求，并未对所有技术细节做出规定，也没有充分引述有关标准和规范的条文。
报价供应商提供的设备除满足本技术规格书及货物需求一览表中技术参数的要求外，还应满足国家相关产品标准及规范，主要性能指标必须填入技术性能表中。
标书中的任何偏差都必须列入投标书中的技术偏差表。
2.1.3.1报价供应商须根据招标设备清单的技术参数要求，结合自身产品特点进行选型。
水泵的整体结构应做到设计合理，流道设计应具备优异的防堵性能，整机制造、装配必须进行试验台试验，包括运转、性能、气蚀、振动、噪音等试验、并应符合有关标准规定(每台泵都需要经整机测试)。
2.1.3.2水泵的外表应美观光滑、整洁、无划痕、锈斑和压伤，防腐层应均匀，色调一致，无气泡和剥落现象。
泵壳须经过耐锈蚀工艺处理，铸铁部分需经过电泳处理(要求在报价文件中提供耐锈蚀处理工艺方案)，延长水泵使用的寿命2.1.3.3泵体应是耐磨、耐腐蚀材质，且过流表面应平滑，足够通过进入叶轮的固体或纤维物质。
水泵机械密封型号尺寸对照表
水泵机械密封型号尺寸对照表水泵机械密封是水泵重要的零件之一，需按照要求进行选型及安装。
以下是水泵机械密封型号尺寸对照表，以供参考：一、铸铁密封型号：GK-PBQF-16固定环：56×50×10活动环：55×48×10型号：GK-PBQF-22固定环：62×56×12活动环：60×52×12型号：GK-PBQF-28固定环：75×68×14活动环：72×64×14二、橡胶密封型号：GK-RBQF-16固定环：58×52×10活动环：55×50×10型号：GK-RBQF-22固定环：66×58×12活动环：62×54×12型号：GK-RBQF-28固定环：78×70×14活动环：75×68×14三、硬质合金密封型号：GK-CBQF-16固定环：60×53×10活动环：55×50×10型号：GK-CBQF-22固定环：68×59×12活动环：62×54×12型号：GK-CBQF-28固定环：80×73×14活动环：75×68×14以上是水泵机械密封型号尺寸对照表，不同型号的机械密封适用范围不同，具体选型应按照实际情况进行。
在安装机械密封时，应严格按照操作规程进行，以确保机械密封的正常工作和使用寿命。
泵型号和密封型号的选用
水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式 9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵 10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵 11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
(1)性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

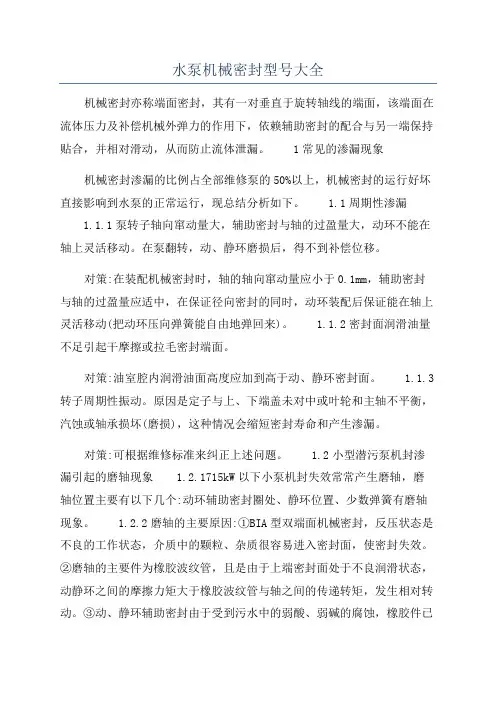

水泵机械密封型号大全
水泵机械密封型号大全机械密封亦称端面密封，其有一对垂直于旋转轴线的端面，该端面在流体压力及补偿机械外弹力的作用下，依赖辅助密封的配合与另一端保持贴合，并相对滑动，从而防止流体泄漏。
1常见的渗漏现象机械密封渗漏的比例占全部维修泵的50%以上，机械密封的运行好坏直接影响到水泵的正常运行，现总结分析如下。
1.1周期性渗漏1.1.1泵转子轴向窜动量大，辅助密封与轴的过盈量大，动环不能在轴上灵活移动。
在泵翻转，动、静环磨损后，得不到补偿位移。
对策:在装配机械密封时，轴的轴向窜动量应小于0.1mm，辅助密封与轴的过盈量应适中，在保证径向密封的同时，动环装配后保证能在轴上灵活移动(把动环压向弹簧能自由地弹回来)。
1.1.2密封面润滑油量不足引起干摩擦或拉毛密封端面。
对策:油室腔内润滑油面高度应加到高于动、静环密封面。
1.1.3转子周期性振动。
原因是定子与上、下端盖未对中或叶轮和主轴不平衡，汽蚀或轴承损坏(磨损)，这种情况会缩短密封寿命和产生渗漏。
对策:可根据维修标准来纠正上述问题。
1.2小型潜污泵机封渗漏引起的磨轴现象 1.2.1715kW以下小泵机封失效常常产生磨轴，磨轴位置主要有以下几个:动环辅助密封圈处、静环位置、少数弹簧有磨轴现象。
1.2.2磨轴的主要原因:①BIA型双端面机械密封，反压状态是不良的工作状态，介质中的颗粒、杂质很容易进入密封面，使密封失效。
②磨轴的主要件为橡胶波纹管，且是由于上端密封面处于不良润滑状态，动静环之间的摩擦力矩大于橡胶波纹管与轴之间的传递转矩，发生相对转动。
③动、静环辅助密封由于受到污水中的弱酸、弱碱的腐蚀，橡胶件已无弹性有的已腐烂，失去了应有的功能，产生了磨轴的现象。
1.2.3为解决以上问题，现采取如下措施:①保证下端盖、油室的清洁度，对不清洁的润滑油禁止装配。
②机封油室腔内油面线应高于动静环密封面。
③根据不同的使用介质选用不同结构的机封。
对高扬程泵应重新设计机封结构，对腐蚀性介质橡胶应选用耐弱酸、弱碱的氟橡胶。

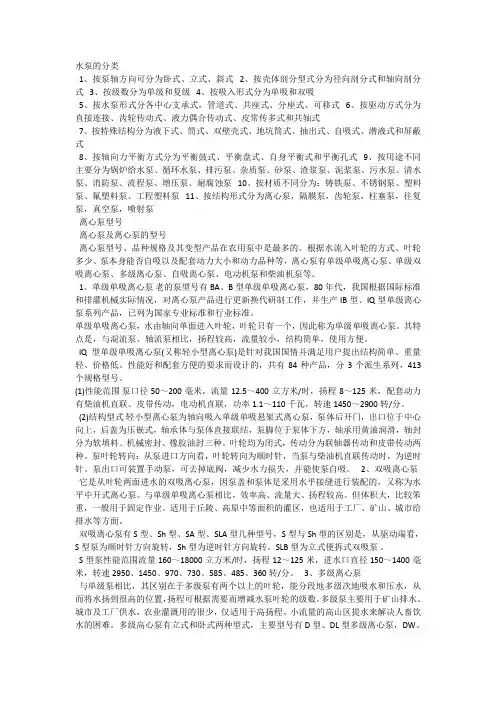

泵型号和密封型号的选用
泵型号和密封型号的选用水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
(1)性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

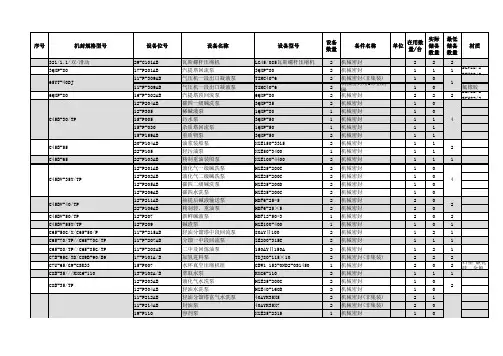

2014.8.6机封、轴承储备定额
单位
实际 在用数 储备 量/台 数量 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 2 1 1 1 2 1 1 1 1 1 1 1 1 1 1 0 1 1 0 0 1 0 1 0 0 0 1 1 1 1 1 1 2 1 1 1 2 1 1 1 1 1 1 1 1 0 0
最低 储备 数量 7
2 2 2 1 1 2 1 2 1 2 1 1 1 1 2 2 1 2 1
序号
机封规格型号 C8U-φ 35/TP(外装 )
设备位号 15-P303 17-P301 17-P305 22-P102ABC 22-P104ABC 17-P401A/B/C 17-P402AB 17-P204AB 16-P101AB 16-P103AB 16-P301AB 17-P203AB 11-P222AB 11-P201AB 11-P205AB 11-P206AB 11-P209ABC 11-P213ABC 17-P102AB 19-P108AB 19-P109ABC 15-P101ABC 27-P101 南 18-P-102AB 17-P202AB 17-P303AB 17-P302 16-P102AB 15-P402 15-P902 35-P301AB 35-P302AB
设备 数量 2 2 2 2 2 2 1 1 1 2 2 1 2 2 2 2 2 2 2 1 1 2 2 2 2 1 2 2 2 2 2 1
备件名称 机械密封 机械密封 机械密封(非集装) 机械密封用O形密封 圈 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封 机械密封(非集装) 机械密封 机械密封 机械密封 机械密封 机械密封(非集装) 机械密封(非集装) 机械密封
水泵机械密封技术在供水企业设备维修中的应用
水泵机械密封技术在供水企业设备维修中的应用摘要：水厂担负着城市供水的重任，其运行状态对城市供水系统的安全与稳定具有重要意义。
水泵是给水厂的核心设备，其工作状态对机械密封的要求非常高，而传统的密封技术很难满足工业规范，因此，为了提高供水企业的工作水平，提高企业的经济效益和社会效益，各个供水企业都需要根据自己的实际情况，科学地运用机械密封技术。
部分水厂泵用机械密封的工艺尚不完善，有待于进一步的技术革新。
在这一背景下，本文着重对给水工程中水泵的机械密封进行了研究，为水厂水泵的操作和管理提供了一定的技术指导。
关键词：水泵;机械密封;供水企业;设备维修引言水泵在工业装备中占有举足轻重的地位，它直接关系到工业生产的稳定。
分析了水泵工艺发展过程中出现的几种常见故障，如不及时处理，就会影响到水泵的正常使用。
为此，为改善人民的生活品质，推动现代社会的发展，应加强泵站的机械化作业，要提高泵站的工艺水平，就必须做好检修工作。
国家对此投入了大量的人力、物力，以减少维护的困难，推动国家产业的稳步发展，把它的技术提升到一个新的高度，从而使我们国家的机械技术与国际接轨。
1机械密封相关内容的阐述机械密封是一种防止铁质漏水的设备。
竖直转动轴表面的接触表面有一定的压力，在配置该装置的情况下，密封性很好，可以维持贴合状态，大大减少液体的渗入。
在泵的密封中，最容易出现的故障就是泄漏，这也是导致泵迫切需要维护的一个重要原因。
机械密封装置的好坏，直接关系到泵的工作效率和能否正常进行。
就目前而言，随着科技的进步，出现了许多新的材料，比如泵的机械密封材料，就从传统的塑料变成了合金，在使用合金材料的时候，漏电流少，漏损少。
但是，在实际的安装作业中，由于其施工困难、操作繁琐、所需材料昂贵，所以一直没有得到广泛的应用。
2 机械密封在水泵设备应用中的重要性在工业生产过程中，机器的工作状态对产量与品质有着重要的影响。
为了使机器的工作性能更好，因此，企业的管理者就必须对泵设备进行高效的检测与改造。
水泵的规格和型号
水泵的规格和型号表示方法名称：QSZ轴流泵，QSH混流泵说明：型号流量扬程功率电流口径(M3/H) (M) (KW) (A) (mm)300QSZ-3.4-13 800 3.4 13 30 300300QSZ-5.4-18.5 800 5.4 18.5 42 300350QSZ-2.7-18.5 1500 2.7 18.5 42 350350QSZ-5-30 1250 5 30 65 350350QSZ-7.8-37 1170 7.8 37 80 350500QSZ-3-30 2250 3 30 65 500500QSZ-2.6-40 3000 2.6 40 85 500500QSZ-4-40 1960 4 40 85 500500QSZ-6.3-55 2160 6.3 55 120 500250QSH-5.5-11 450 5.5 11 26 250250QSH-8-18.5 450 8 18.5 42 250300QSH-8-25 750 8 25 58 300300QSH-12-37 300 12 37 56 300350QSH-10-45 350 10 45 95 350编号：FG0720名称：QS潜水泵说明：格型号流量扬程功率电流(m3/h) (m) (kw) (A)QS20-18-2.2 20 18 2.2 6.5QS25-17-2.2 25 17 2.2 6.5QS20-30/2-3 20 30 3 8.5QS25-24-3 25 24 3 8.5QS32-20-3 32 20 3 8.5QS40-16-3 40 16 3 8.5QS65-10-3 65 10 3 8.5QS24-34/2-4 24 34 4 10.4QS30-30/2-4 30 30 4 10.4QS20-36/2-4 20 36 4 10.4QS20-40/3-4 20 40 4 10.4QS15-52/3-4 15 52 4 10.4QS25-31/2-4 25 31 4 10.4QS40-21-4 40 21 4 10.4QS20-50/3-5.5 20 50 5.5 13.4QS22-46/3-5.5 22 46 5.5 13.4QS25-44/2-5.5 25 44 5.5 13.4QS30-36/2-5.5 30 36 5.5 13.4QS30-38/2-5.5 30 38 5.5 13.4QS30-40/2-5.5 30 40 5.5 13.4QS40-30/2-5.5 40 30 5.5 13.4QS40-28-5.5 40 28 5.5 13.4QS15-65/4-5.5 15 65 5.5 13.4QS45-25-5.5 45 25 5.5 13.4QS50-24-5.5 50 24 5.5 13.4QS60-20-5.5 60 20 5.5 13.4QS65-18-5.5 65 18 5.5 13.4QS120-10-5.5 120 10 5.5 13.4QS160-8-5.5 160 8 5.5 13.4QS220-5-5.5 220 5 5.5 13.4QS500-3-5.5 500 3 5.5 13.4QS25-56/2-7.5 25 56 7.5 18.6QS32-46/3-7.5 32 46 7.5 18.6QS30-54/3-7.5 30 54 7.5 18.6QS50-36/3-7.5 50 36 7.5 18.6QS50-32/2-7.5 50 32 7.5 18.6QS40-40/2-7.5 40 40 7.5 18.6QS65-25-7.5 65 25 7.5 18.6QS20-75/3-7.5 20 75 7.5 18.6QS220-10-7.5 220 10 7.5 18.6QS120-18/2-7.5 120 18 7.5 18.6编号：FG0780名称：QZ轴流式、QH混流式潜水泵说明：型号流量扬程功率出水口径(m3/h) (m) (kw) (mm)350QZ-50 1177 9 80 350350QZ-70 1328 8 82 350350QZ-70A 1116 5.4 80350QZ-70B 1260 6.5 81350QZ-85 1116 5.4 80350QZ-100 1170 4.4 85350QZ-125 1260 3.6 80350QZ-160 1264 2.7 78500QZ-50 2728 9.0 82500QZ-70 2160 6.3 81500QZ-70A 3020 2.1 84500QZ-85 2520 5.8 82500QZ-100 2700 4.3 85500QZ-125 2880 3.8 82500QZ-160 2930 2.5 80600QZ-50 3884 7.7 82600QZ-70 3056 4.7 82600QZ-70A 4144 6.6 84600QZ-85 3449 4.7 82600QZ-100 3640 3.7 86600QZ-125 3859 3.2 82600QZ-160 3938 2.2 80编号：FC0008名称：QSP喷泉泵说明：型号流量扬程功率(m3) (m) (KW)QS25-17-2.2 25 17 2.2QS65-7-2.2 65 7 2.2QS40-16-3 40 16 3QS65-10-3 65 10 3QS25-25-3 25 25 3QS20-30/2-3 20 30 3QS20-40/2-4 20 40 4QS30-26/2-4 30 26 4QS40-21-4 40 21 4QS80-12-4 80 12 4QS65-13-4 65 13 4QS40-22-4 40 22 4QS40-30/2-5.5 40 30 5.5QS30-40/2-5.5 30 40 5.5QS40-28-5.5 40 28 5.5QS65-18-5.5 65 18 5.5QS120-10-5.5 120 10 5.5 QS220-5-5.5 220 5 5.5QS100-15-7.5 100 15 7.5 QS40-40/2-7.5 40 40 7.5QS50-36/3-7.5 50 36 7.5QS30-54/3-7.5 30 54 7.5QS80-24-7.5 80 24 7.5QS10-10-0.5 10 10 0.5QS25-6-0.75 25 6 0.75QS25-9-1.1 25 9 1.1QS40-7-1.1 40 7 1.1QS40-9-1.5 40 9 1.5编号：N000760名称：QJ系列井用泵说明：型号流量扬程功率（m3/h）（M) (KW)175QJT50-78/6 50 78 18.5 175QJT50-91/7 50 91 22 175QJT50-104/8 50 104 25 175QJ50-117/9 50 117 25 175QJ50-130/10 50 130 30 175QJ50-143/11 50 143 37 175QJ50-156/12 50 156 37 175QJ50-169/13 50 169 37 175QJT50-32/2 50 32 7.5 175QJT50-48/3 50 48 11 175QJT50-64/4 50 64 15 175QJT50-80/5 50 80 18.5 175QJT50-96/6 50 96 22 175QJT50-112/7 50 112 25 175QJT50-128/8 50 128 30 175QJT50-144/9 50 144 37 175QJT50-160/10 50 160 37 175QJT50-176/11 50 176 37 175QJT63-24/2 63 24 7.5175QJT63-36/3 63 36 11175QJT63-48/4 63 48 15175QJT63-60/5 63 60 18.5175QJT63-72/6 63 72 22175QJT63-84/7 63 84 25175QJT63-96/8 63 96 30175QJT63-108/9 63 108 30175QJT63-120/10 63 120 37175QJT63-132/11 63 132 37175QJT70-39/3 70 39 13175QJT70-52/4 70 52 18.5175QJT70-65/5 70 65 22175QJT70-78/6 70 78 25175QJT70-91/7 70 91 30175QJT70-104/8 70 104 37175QJT70-117/9 70 117 37200QJ20-40/3 20 40 4200QJ20-54/4 20 54 5.5200QJ20-66/5 20 66 7.5200QJ20-81/6 20 81 7.5200QJ20-93/7 20 93 9.2排污泵系列型号意义管道离心泵型号意义Q:潜水W:排污G:管道Y:液下N:泥浆Z:自吸L:立式AS:撕裂JY:搅匀P:不锈钢B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └—-泵的电机（KW）│ │ │ │ └———-泵的扬程（m）│ │ │ └—————--泵的流量（m3/h）│ │ └———————-不锈钢材质│ └—————————-潜水排污泵└———————————--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│ │ │ │ │ │ │ └—泵的电机（KW）│ │ │ │ │ │ └—-——泵的搅匀范围（mm）│ │ │ │ │ └————-——泵的扬程（m）│ │ │ │ └—————————泵的流量（m3/h）│ │ │ └—————————— W：排污Q：潜水P：不锈钢│ │ └—————————-—-—P：不锈钢材质│ └—————————-————-JY：搅匀└————————————泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│ │ │ │ │ └—-泵的电机（KW）│ │ │ │ └———-泵的扬程（m）│ │ │ └——————-泵的流量（m3/h）│ │ └———————--防爆电机│ └—————————--G：管道式W：排污泵P：不锈钢└——————————-—-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5│ │ ││ │ │ └—泵的电机（KW）│ │ ││ │ └—-——泵的扬程（m）│ │ ││ └——————-泵的流量（m3/h）│ │ │└————————防爆电机│ │ └—————————不锈钢│ └————————————L：直立式W：排污└—————————————--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│ │ │ │ │ └——泵的电机（KW）│ │ │ │ └————泵的扬程（m）│ │ │ └———————泵的流量（m3/h）│ │ └———————-—防爆电机│ └——————————-G：管道式W：排污泵P：不锈钢└——————————-——泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B│ │ │ ││└————泵的电机（KW）│ │ │ │└—————不锈钢材质│ │ │ └——————泵的扬程（m）│ │ └———————-—泵的流量（m3/h）│ └——————————(无堵塞自吸排污泵)Z:自吸式W:排污└————————————泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB│ │ │ │└——————抗堵塞撕裂机构│ │ │ └———————电压为220V│ │ └———-—————电机的级数│ └——————————-功率P2*100 └————————————单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9││ │││ │ │ └——泵的扬程(m)││ │││ │ └————机械密封││ │││ └—————-出口径(mm)││ ││└———————卧式││ │└————————不锈钢││ └—————————加长型│└——————————--立式└———————————--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG││││ │ │ │ └—带切割装置││││ │ │ └—-—泵的扬程(m)││││ │ └————--泵的流量（m3/h）││││ └———————单通道叶轮│││└———————-—旋涡式叶轮││└————————-—开式叶轮│└—————————---潜水式└——————————---污水ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)│ │ │ │ └—叶轮经第一次切割│ │ │ └—-——流量分类、(I)为大流量、│ │ └—————叶轮名义外径(mm)│ └————————泵的口径(mm)│ ┌ ISG型立式离心泵└————————┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)│ │ │ │ └—叶轮经第一次切割│ │ │ └—-——流量分类、(I)为大流量、│ │└—————叶轮名义外径(mm)│ └————————泵的口径(mm)│ ┌ ISGD型低转速立式离心泵└————————┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│ │ │ │ │└—叶轮经第一次切割│ │ │ │ └——流量分类、(I)为大流量、│ │ │ └——————叶轮名义外径(mm)│ │ └—————泵的口径(mm)│ └————————│ ┌ ISGD型低转速立式离心泵└————————┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)│ │ │ │ └—叶轮经第一次切割│ │ │ └—-——流量分类、(I)为大流量、│ │ └—————叶轮名义外径(mm)│ └————————泵的口径(mm)│ ┌ ISW型卧式管道离心泵└————————┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│ │ │ └—叶轮经第一次切割│ │ └—-——流量分类、(I)为大流量、│ └————┬SG型管道离心泵│ └SGR型热水管道离心泵└-——————泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│ │ │ ││ │ │ └—-叶轮经第三次切割│ │ │ │ │ │ └—-——叶轮经第二次切割│ │ │ │ │ └—————叶轮经第一次切割│ │ │ │ └———————流量分类│ │ │ └—————————叶轮名义外径(mm)│ │ └——————————-—泵进、出口公称直径(mm)│ └————————————┬流体类别(普通不注、热水为R) │ └腐蚀性流体为T，防爆为B。
水泵机械密封原理
水泵机械密封原理
水泵机械密封是水泵的核心部件，主要用于防止泵体内外介质交叉污染以及泵体泄漏。
其工作原理如下：
1. 密封面：水泵机械密封由静密封面和动密封面组成。
静密封面由密封环、O型圈等密封材料组成，与泵体固定连接；动密封面安装在工作机件（如轴）上，与静密封面紧密配合。
2. 密封介质：一般情况下，水泵机械密封工作时，介质为清水或其他非腐蚀性液体。
密封面之间通过润滑液（如水或油）进行润滑和冷却。
3. 动密封面的旋转：水泵机械密封的动密封面通常由弹簧提供压力，使其与静密封面保持紧密配合。
当水泵工作时，轴的旋转力将动密封面带动，使其与静密封面形成密集的旋转摩擦。
4. 作用力的平衡：水泵机械密封通过弹簧将动密封面与静密封面保持紧密配合，形成一定的压力，以防止介质泄漏。
同时，通过设置的冷却液循环，保持密封面的温度，避免因高温引起的介质蒸发。
5. 选材与安装：水泵机械密封的密封面通常由耐磨耗、耐腐蚀的材料制成，如碳化硅、碳化钨等。
在安装水泵机械密封时，需要遵循一定的步骤和标准，确保密封性能的可靠性。
总之，水泵机械密封通过静、动密封面间的旋转摩擦，并通过弹簧的作用力和冷却液的循环，实现对水泵工作介质的密封和
泄漏的防止。
这是一种简单、可靠的密封方式，广泛应用于各类水泵设备中。
机械密封型号及尺寸【一览表】
以下为机械密封型号及其相关知识点介绍，一起来看看吧。
一、机械密封型号有：HU1型、HU3型、HU5型、HU7型、HUU803型、HBM1型、HBM5型、HQ901型、HQ902型、HG9型、HU21型、HQ3272型二、结构特点及适用范围：1、HU1型结构特点：HU1型机械密封符合ISO3096DIN24960和GB6556标准。
辅助密封卷根据工况要求可选用同规格橡胶“O”圈PTFE“V”圈。
单弹簧、非平衡型拨叉传动、补偿能力强，安装时与轴旋向无关。
适用范围：油水、结晶性强碱、盐、高溶度流体、浆料、有机溶剂及其他弱腐蚀溶液。
密封腔压力：≤1Mpa密封腔温度：-20℃~220℃线速度：≤15m/s2、HU3型结构特点：HU3型机械密封符合DIN24960及GB/T6556-94标准，可替代116U、59U 型机封、为非平衡型、单端面结构、任意旋向。
各种污水泵、化工泵、热循环泵均适用。
弹簧选择有：蝶形弹簧、多弹簧等。
适用范围：油、水、酸、碱、盐等一般腐蚀性介质。
密封腔压力：≤1 .6Mpa密封腔温度：-50℃~220℃线速度：≤20m/s3、HU5型结构特点：HU5型机械密封符合DIN24960标准，背靠背安装亦符合DIN24960标准双端面机械密封，属于部分平衡型、橡胶波纹管，单弹簧、单端面结构，动环靠橡胶波纹管的过盈量驱动，浮动性好，弹簧也起传递扭矩作用。
适用范围：含颗粒的废水、油、污水。
密封腔压力：≤1.6Mpa密封腔温度：-20℃~140℃线速度：≤10m/s4、HU7型结构特点：HU7型机械密封符合DIN24960及GB/T6556-94标准，可替代108U型机封，非平衡、圆锥形弹簧结构，弹簧的旋向与轴旋向有关。
适用范围：污水泵、潜水泵、化工泵、循环泵、清水泵和加热系统。
密封腔压力：≤1Mpa密封腔温度：-20℃~180℃线速度：≤15m/s5、HUU803型结构特点：HUU803型机械密封符合DIN24960及GB/T6556-94标准，为非平衡型，多弹簧结构双端面，传动套传动。
