温湿度监测系统介绍
温湿度监测系统设计
温湿度监测系统设计简介温湿度监测系统设计是指设计一种能够实时监测环境温度和湿度的系统。
该系统可以广泛应用于许多领域，如农业、生物实验室、供应链管理和建筑管理等。
系统架构温湿度监测系统的基本架构由以下几个组件组成：传感器传感器是温湿度监测系统的核心组件，用于实时采集环境温度和湿度数据。
常见的传感器类型包括温度传感器和湿度传感器。
这些传感器可以通过多种接口（如模拟接口或数字接口）与系统主控板连接。
主控板主控板是温湿度监测系统的控制中心，负责调度传感器的工作，接收并处理传感器采集的数据。
主控板通常包括一个微处理器和一些I/O端口，用于与传感器和其他外部设备进行通信。
数据存储温湿度监测系统需要一个数据存储设备来存储传感器采集的数据。
这可以是一个本地数据库，也可以是一个云端存储解决方案。
数据存储设备需要提供高可靠性和灵活性，以满足系统运行和数据分析的需求。
用户界面温湿度监测系统需要一个用户界面，以便用户可以实时监测环境的温湿度数据。
用户界面可以是一个网页应用程序或一个移动应用程序，通过与主控板或数据存储设备进行通信，显示和更新温湿度数据。
系统设计考虑因素在设计温湿度监测系统时，需要考虑以下因素：传感器选择选择适合特定应用场景的传感器。
不同的传感器有不同的测量范围、精度和响应时间等特性。
根据具体需求选择合适的传感器以确保系统性能和准确性。
数据采集频率根据应用需求和资源限制，确定数据采集的频率。
如果需要更高的实时性，可以选择更高的采样频率。
然而，较高的采样频率可能会增加系统的数据处理和存储需求。
数据存储和处理选择适当的数据存储和处理方案。
可以选择本地数据库来存储数据，也可以选择将数据上传到云端进行存储和分析。
确保数据存储和处理方案具备良好的可靠性和性能，以满足系统的要求。
用户界面设计设计一个用户友好的界面，使用户能够方便地查看和管理温湿度数据。
用户界面应具备良好的可用性和可扩展性，以支持不同平台和设备。
系统工作流程温湿度监测系统的工作流程通常包括以下几个步骤：1.启动系统：用户启动系统，主控板开始工作。
温湿度监测系统及方法与设计方案
图片简介:本技术介绍了一种温湿度监测系统及方法，其中，温湿度监测系统包括显示屏、中心控制器、交换机以及多个安装在各个应用环境内的温湿度检测单元，中心控制器的信号端分别与各个温湿度检测单元连接，中心控制器的信号输出端与显示屏连接，所述交换机分别与中心控制器、数据服务器以及客户端电脑信号连接。
本技术能够实时监控各个应用环境的温湿度，并根据实时的温湿度信息与设定的温湿度信息对比，如果超标，能够实时报警提示，确保生产安全，操作使用方便。
技术要求1.一种温湿度监测系统，其特征在于：包括显示屏(1)、中心控制器(2)、交换机(3)以及多个安装在各个应用环境内的温湿度检测单元(6)，中心控制器(2)的信号端分别与各个温湿度检测单元(6)连接，中心控制器(2)的信号输出端与显示屏(1)连接，所述交换机(3)分别与中心控制器(2)、数据服务器(4)以及客户端电脑(5)信号连接。
2.根据权利要求1所述的一种温湿度监测系统，其特征在于：所述温湿度检测单元(6)包括温湿度检测盒体、温湿度控制器(61)以及温湿度检测探头(62)，所述温湿度检测盒体内安装温湿度控制器(61)，温湿度控制器(61)与温湿度检测探头(62)信号连接，温湿度检测探头(62)伸出温湿度检测盒体。
接有用于显示温度正常的绿灯(63)、用于显示温度非正常的红灯(64)以及用于报警提示的蜂鸣器(65)。
4.根据权利要求1所述的一种温湿度监测系统，其特征在于：所述中心控制器(2)与各个温湿度检测单元(6)之间连接的线缆穿插在KBG管内，KBG管通过管扣固定在墙上。
5.根据权利要求3所述的一种温湿度监测系统，其特征在于：所述温湿度控制器(61)采用485控制器。
6.一种温湿度监测方法，其特征在于：具体包括如下步骤：S1、在各个应用环境中分别安装温湿度检测单元(6)，将温湿度检测单元(6)的供电端与市电接通，在监控室内安装显示屏(1)和中心控制器(2)，将显示屏(1)和中心控制器(2)的供电端与市电接通；S2、将各个温湿度检测单元(6)的信号端与中心控制器(2)的信号端接通，将显示屏(1)和中心控制器(2)的信号端接通；S3、将中心控制器(2)的信号端与交换机(3)接通，交换机(3)与对应的数据服务器(4)接通，交换机通过互联网与客户端电脑(5)信号连接；S4、通过客户端电脑(5)设定各个应用环境中的预定温度范围和预定湿度范围，并将数据保存至数据服务器(4)内；S5、各个温湿度检测单元(6)检测对应应用环境中的温度和湿度，并将温度信息和湿度信息发送至中心控制器(2)，中心控制器(2)将接收的温度信息和湿度信息通过交换机(3)存储在数据服务器(4)内，以便后期查询，同时中心控制器(2)将接收的温度信息和湿度信息通过显示屏(1)显示出来，并显示对应的应用环境信息以及对应的预定温度范围和预定湿度范围。
温湿度监控系统操作使用说明
温湿度监控系统操作使用说明一、系统简介温湿度监控系统是一种用来实时监测和记录环境温度和相对湿度变化的系统。
该系统通过传感器检测环境温湿度，并将数据传输到监控中心进行实时显示和记录。
系统具有高精度、高稳定性、易操作等特点，适用于各种场所和环境。
二、系统组成1.传感器：用于检测环境的温度和湿度。
2.集控器：接收传感器数据并传输到监控中心。
3.监控中心：显示和记录传感器数据，提供报警功能等。
三、系统安装1.传感器安装：选择合适的位置安装传感器，注意避免阳光直射、水汽等影响温湿度测量的因素。
传感器应固定牢固，避免震动和干扰。
2.集控器安装：将集控器与传感器通过正确的接口连接起来，确保连接稳定。
集控器应安装在通风良好、温度适宜的地方。
3.监控中心安装：安装监控中心软件并按照说明进行设置，确保能够与集控器通信。
四、系统操作1.开机操作：按照监控中心软件的指引启动系统，确保传感器和集控器正常连接，并显示传感器的温湿度数据。
2.数据监测：监控中心会实时显示传感器采集到的温湿度数据，包括当前数值、最高值、最低值等信息。
可以通过图表等形式进行查看和分析。
3.数据记录：系统会将传感器数据保存到数据库中，用户可通过查看历史数据来了解温湿度变化的趋势。
可以根据需要设置保存的时间间隔和记录的数量。
4.报警功能：监控中心可以设置温湿度的报警阈值，当传感器检测到温湿度超出设定的范围时会自动报警，提醒用户进行处理。
报警方式可以通过声音、弹窗、短信等形式进行设置。
5. 数据导出：系统可以将数据导出为Excel或其他格式的文件，方便用户进行数据分析和报表制作。
6.系统设置：监控中心提供一些系统参数的设置选项，用户可以根据需要进行调整，如显示单位、报警阈值、报警方式等。
五、系统维护1.定期校准：传感器的准确度会随着时间的变化而降低，建议定期对传感器进行校准，确保温湿度的测量结果准确可靠。
2.清洁保养：定期清洁传感器和集控器，保持设备的良好状态，避免尘埃或污物的积累对测量结果的影响。
温湿度监控系统
温湿度监控系统温湿度监控系统是一种广泛应用于各种场所的设备，可以帮助人们实时监测和控制环境中的温度和湿度。
它在室内的空调系统、温室农业、医疗仓库、实验室等领域起着重要作用。
本文将介绍温湿度监控系统的原理、应用以及优势等方面。
一、原理及工作方式温湿度监控系统是由传感器、数据采集器、数据传输设备以及数据处理和显示系统组成的。
传感器可以实时检测环境的温度和湿度，并将数据传输给数据采集器。
数据采集器将数据通过无线或有线方式传输给数据处理和显示系统，用户可以通过该系统查看和控制环境状态。
二、应用领域1. 室内空调系统：温湿度监控系统可与空调系统结合使用，实现自动调节室内环境，提供人们舒适的工作和生活条件。
系统会根据设定的温湿度范围自动开启或关闭空调设备，提高能源利用效率。
2. 温室农业：温湿度监控系统在农业领域的应用十分广泛。
通过监控和控制温室内的温度和湿度，农民可以及时调整温室的气候，提供适宜的生长环境，促进农作物的生长和发育。
3. 医疗仓库：在医疗领域，温湿度监控系统被广泛应用于药品和医疗器械的储存和运输过程中。
通过及时监测仓库内部环境的温度和湿度，并进行报警和控制，可以保障药品和器械的质量和安全性。
4. 实验室：实验室通常有严格的温湿度要求，例如化学实验需要在特定的温湿度条件下进行。
温湿度监控系统可以帮助实验室工作人员实时监测环境参数，确保实验的准确性和可重复性。
三、优势1. 提高生产效率：在工业生产中，温湿度监控系统可以实现环境参数的自动调节，提高生产过程的稳定性和效率，减少产品质量问题。
2. 节能减排：通过温湿度监控系统，人们可以合理控制室内环境的温度和湿度，避免过度能耗，降低对环境的影响。
3. 数据记录与分析：温湿度监控系统可以记录和存储环境参数的历史数据，为用户提供数据分析和报告生成，帮助用户优化环境管理。
4. 预警功能：系统可以设置温湿度的上下限，并在超出范围时及时发出警报通知用户，防止温湿度异常导致的损失。

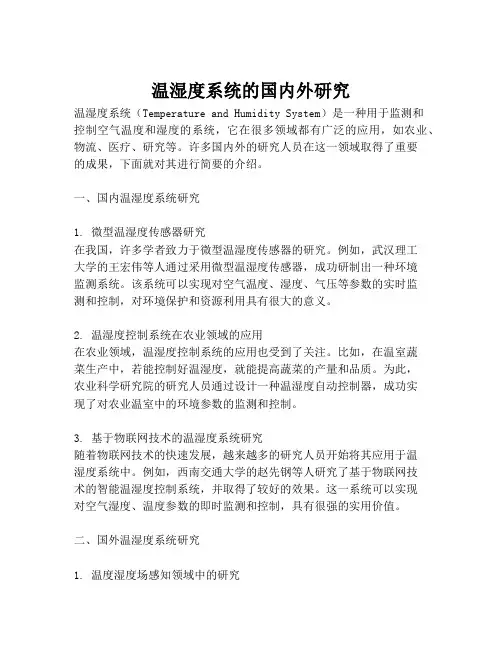

温湿度系统的国内外研究
温湿度系统的国内外研究温湿度系统（Temperature and Humidity System）是一种用于监测和控制空气温度和湿度的系统，它在很多领域都有广泛的应用，如农业、物流、医疗、研究等。
许多国内外的研究人员在这一领域取得了重要的成果，下面就对其进行简要的介绍。
一、国内温湿度系统研究1. 微型温湿度传感器研究在我国，许多学者致力于微型温湿度传感器的研究。
例如，武汉理工大学的王宏伟等人通过采用微型温湿度传感器，成功研制出一种环境监测系统。
该系统可以实现对空气温度、湿度、气压等参数的实时监测和控制，对环境保护和资源利用具有很大的意义。
2. 温湿度控制系统在农业领域的应用在农业领域，温湿度控制系统的应用也受到了关注。
比如，在温室蔬菜生产中，若能控制好温湿度，就能提高蔬菜的产量和品质。
为此，农业科学研究院的研究人员通过设计一种温湿度自动控制器，成功实现了对农业温室中的环境参数的监测和控制。
3. 基于物联网技术的温湿度系统研究随着物联网技术的快速发展，越来越多的研究人员开始将其应用于温湿度系统中。
例如，西南交通大学的赵先钢等人研究了基于物联网技术的智能温湿度控制系统，并取得了较好的效果。
这一系统可以实现对空气湿度、温度参数的即时监测和控制，具有很强的实用价值。
二、国外温湿度系统研究1. 温度湿度场感知领域中的研究在国外，温湿度系统的研究也取得了很大进展。
比如，在温度湿度场感知领域中，许多研究人员采用了传感器网络技术，成功实现了对空气温度、湿度、气流等参数的实时监测。
美国佐治亚理工学院的研究人员在该领域取得了较大的成就，他们研制出了一种小巧的温湿度传感器，可以实现对复杂环境下的空气温湿度参数的精确监测和控制。
2. 基于云计算的温度湿度监控系统研究基于云计算的温湿度监控系统也是国外研究的一个热点。
欧洲研究人员通过使用传感器技术和云计算技术，成功研制出了一种智能温湿度监控系统。
该系统可以通过云计算技术进行数据分析和处理，并向用户提供智能化的温湿度控制方案，具有较高的实用价值。
《2024年基于Stm32的温湿度检测系统》范文
《基于Stm32的温湿度检测系统》篇一一、引言随着科技的发展和人们生活品质的提高，对环境的温湿度监测需求日益增长。
STM32系列微控制器以其高性能、低功耗的特点，广泛应用于各种嵌入式系统中。
本文将介绍一种基于STM32的温湿度检测系统，该系统能够实时监测环境中的温度和湿度，为人们提供准确的环境信息。
二、系统概述本系统以STM32微控制器为核心，配合温湿度传感器DHT11，实现对环境温湿度的实时检测。
系统具有体积小、重量轻、功耗低、实时性高等优点，可广泛应用于智能家居、工业控制、环境监测等领域。
三、硬件设计1. 微控制器：采用STM32系列微控制器，其丰富的资源和高性能满足系统的需求。
2. 温湿度传感器：选用DHT11温湿度传感器，其测量精度高，能够满足大部分应用需求。
3. 电源模块：为系统提供稳定的电源，保证系统长时间稳定运行。
4. 通信接口：系统支持串口通信，可与上位机或其他设备进行数据传输。
四、软件设计1. 初始化配置：对STM32微控制器进行初始化配置，包括时钟、GPIO口、串口等。
2. 温湿度读取：通过I2C或SPI接口读取DHT11传感器的数据，获取当前环境的温湿度值。
3. 数据处理：对读取的温湿度数据进行处理，如去抖动、校准等，以保证数据的准确性。
4. 数据传输：通过串口将处理后的数据传输给上位机或其他设备。
五、系统实现1. 硬件连接：将STM32微控制器、DHT11传感器、电源模块等硬件连接起来，构成完整的温湿度检测系统。
2. 程序编写：编写STM32微控制器的程序，实现温湿度的读取、数据处理和传输等功能。
3. 系统调试：对系统进行调试，确保各部分功能正常，并保证系统的实时性和准确性。
六、系统应用本系统可广泛应用于智能家居、工业控制、环境监测等领域。
例如，在智能家居中，可以实时监测室内温度和湿度，为人们提供舒适的生活环境；在工业控制中，可以监测设备的运行环境，保证设备的正常运行；在环境监测中，可以实时监测环境中的温湿度变化，为环境保护提供数据支持。
温湿度监控系统方案
温湿度监控系统方案温湿度监控系统方案⒈引言本文档旨在提供一个完整的温湿度监控系统方案，以便用户能够了解系统的整体设计和功能，以及相关的技术要求和环境需求。
⒉系统概述⑴系统描述温湿度监控系统是用于实时监测和记录环境中的温度和湿度，并将数据传输到中央服务器进行存储和分析的系统。
⑵系统功能●实时监测和记录环境温度和湿度数据●提供可视化界面显示温湿度数据●发出警报通知管理员当温湿度超出预设范围●数据存储和分析功能⒊技术要求⑴硬件要求●温湿度传感器：用于测量环境温度和湿度的设备●数据采集器：用于收集传感器数据并将其发送到服务器的设备●中央服务器：用于存储和分析传感器数据的设备●可视化界面：用于显示温湿度数据和系统状态的设备⑵软件要求●嵌入式软件：运行在数据采集器上，负责接收传感器数据并将其发送到服务器●服务器软件：用于接收和存储数据，并提供数据分析功能●可视化界面软件：用于显示温湿度数据和系统状态⒋系统设计⑴硬件设计●安装温湿度传感器在监测区域●部署数据采集器在每个监测区域●配置中央服务器用于存储和分析数据●连接可视化界面设备到服务器⑵软件设计●开发嵌入式软件，实现传感器数据的采集和发送功能●配置服务器软件，用于接收和存储数据，以及提供数据分析功能●开发可视化界面软件，实现数据的显示和系统状态的监测功能⒌系统测试⑴功能测试●测试温湿度监测功能是否正常●测试数据采集器和服务器之间的通信是否正常●测试警报功能是否正常⑵性能测试●测试系统的响应时间和吞吐量●测试系统的可靠性和稳定性⒍系统部署●安装温湿度传感器和数据采集器●部署中央服务器和可视化界面设备●配置系统参数和网络设置⒎系统维护和升级●定期检查和校准传感器●定期备份和维护服务器数据●及时修复软硬件故障●升级软件和固件以提高系统性能⒏附件本文档附带的附件为：●温湿度监控系统设计图纸●嵌入式软件源代码●服务器软件配置文件●可视化界面软件源代码⒐法律名词及注释●温湿度传感器：测量环境温度和湿度的设备，通常使用数字式温湿度传感器●数据采集器：将传感器数据采集并发送到服务器的设备，通常使用嵌入式系统●中央服务器：用于存储和分析传感器数据的设备，通常使用数据库和分析软件●可视化界面：用于显示温湿度数据和系统状态的设备，通常使用计算机或移动设备。
温湿度独立控制系统的工作原理
温湿度独立控制系统的工作原理
温湿度独立控制系统是一种用于调节室内温度和湿度的先进技术。
它的工作原理是基于传感器和控制器的协同作用，以确保室内
环境的舒适度和稳定性。
首先，系统中的温度传感器会监测室内的温度变化，并将这些
数据传输给控制器。
控制器会根据预设的温度设定值来判断当前的
温度是否符合要求。
如果温度偏高或偏低，控制器将发送指令给空
调或暖气系统，调节室内温度。
同时，系统中的湿度传感器也会监测室内的湿度水平，并将数
据传输给控制器。
控制器会根据预设的湿度设定值来判断当前的湿
度是否符合要求。
如果湿度偏高或偏低，控制器将发送指令给加湿
器或除湿器，调节室内湿度。
这样，温度和湿度传感器与控制器之间形成了一个闭环反馈系统，通过持续监测和调节，确保室内温湿度始终保持在舒适的范围内。
温湿度独立控制系统的工作原理实现了温度和湿度的独立调节，
不仅可以提高室内舒适度，还能节能减排。
因此，这种系统在现代建筑中得到了广泛的应用，为人们创造了更加舒适和健康的室内环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温湿度监测系统介绍
GSP药品储运温湿度监控系统V8.02介绍（菜单功能）
一、企业资料：对话框记载本公司基本信息（包括公司经度、纬度等）
二、用户权限：主要是登陆系统设定权限，有“修改口令”来修改登陆密码。
三、参数设置
1、导入平台
2、显示设置：设置测点的字体颜色及大小。
四、系统维护
1、增加测点
2修改测点：可以修改某点的设置（如：最高温、湿度限度等,相当于基础数据修改），点击后“指针”像笔形，点在那个数据上可以修改设置。
3、测点记录间隔：主要设置探头多长时间记录一次温、湿度数据，正常和超标分别设置（一般有正常为半小时记录一次温湿度数据，超标为2分钟一次）
4、时间设定：
5、短信报警参数:当温湿度超标或停电时可以发生短信，最多向5个人手机发送短信报警。
6、温湿度报警限：主要设置温湿度报警上下限
7、设定空库：有些仓库没有库存，可以设置为空库，即温湿度超标也不会报警，只记录数据，字体颜色为空库标志（通常为白色）
8、取消空库：与上相反，当空库有药品储存时，可恢复其原来设置要求。
9、历史记录另存为：将记录内容存放位置设置（弹出新建数据库对话框确定保存位置）。
10、库房属性：记录库房具体信息（如阴凉库、最高底温湿度限度、最高底预警限度、经纬度等）
五、数据查询（主要为查询功能）
1、测点信息查询：主要为各测点信息内容（包括各测点经纬度坐标、上下限温湿度预警及其报警设置等情况）
2、温湿度查询：查询各库房（探头）范围和时间范围温湿度情况
3、超限查询：查询超过温湿度限度情况
4、曲线分析：除数据显示外，可以显示曲线函数图象（温湿度随着时间变化情况）
5、备份文件查询：顾名思义，查找备份文件功能。
6、提取所有记录
六、系统管理：主要与管理器连接对接(IP显示、解除警声、列表、LED屏、移动测点、显示浮动窗口、开机提取储存数据、设置界面背景色)
七、帮助：解疑。
