探究弹簧弹力和伸长量之间的关系
实验专题：探究弹簧弹力和弹簧伸长量的关系答案解析
实验专题：探究弹簧弹力和弹簧伸长量的关系答案解析答案解析1.【答案】(1)C(2)等于【解析】(1)因为弹簧是被放在水平桌面上测得的原长，然后把弹簧竖直悬挂起来后，由于重力的作用，弹簧的长度会增大，所以图线应出现x轴上有截距，C正确，A、B、D错误．(2)如果将指针固定在A点的下方P处，在正确测出弹簧原长的情况下，再作出x随F变化的图象，则在图象上x的变化量不变，得出弹簧的劲度系数与实际值相等.2.【解析】(1)F-L图线如图所示：(2)弹簧的原长L0即弹力为零时弹簧的长度，由图象可知，L0＝5×10－2m＝5 cm.劲度系数为图象直线部分的斜率，k＝20 N/m.(3)记录数据的表格如下表(4)优点：可以避免弹簧自身重力对实验的影响．缺点：弹簧与桌面及绳子与滑轮间存在的摩擦会造成实验误差．3.【解析】(1)在做实验的时候一般步骤为先组装器材，然后进行实验，最后数据处理，故顺序为CBDAEF.(2)①根据描点法，图象如图所示②、③根据图象，该直线为过原点的一条直线，即弹力与伸长量成正比，即F＝kx＝0.43x.式中的常数表示弹簧的劲度系数，即表示使弹簧伸长或者压缩1 cm所需的外力大小为0.43 N.4.【答案】(1)如图所示30F弹＝30Δx(2)B(3)A【解析】(1)如图所示，直线的斜率的倒数表示弹簧的劲度系数，即k＝，代入数据得kA ＝N/m≈30 N/m，所以弹簧的弹力大小F弹跟弹簧伸长量Δx的函数关系是F弹＝30Δx.5.【解析】(1)描点作图，如图所示：(2)图象的斜率表示劲度系数，故有：k＝＝N/m＝50 N/m(3)图线与L轴的交点坐标表示弹簧不挂钩码时的长度，其数值大于弹簧原长，因为弹簧自身重力的影响．6.【答案】(1)6.93(2)A(3)弹簧受到的拉力超过了其弹性限度【解析】(1)弹簧伸长后的总长度为14.66 cm，则伸长量Δl＝14.66 cm－7.73 cm＝6.93 cm.(2)逐一增挂钩码，便于有规律地描点作图，也可避免因随意增加钩码过多超过弹簧的弹性限度而损坏弹簧．(3)AB段明显偏离直线OA，伸长量Δl不再与弹力F成正比，是超出弹簧的弹性限度造成的．7.【解析】(1)根据题意知，刻度尺的最小刻度为1毫米．读数时，应估读到毫米的十分位，故l5、l6记录有误．(2)按(1)中的读数规则，得l3＝6.85 cm，l7＝14.05 cm.(3)根据题中求差方法，可知d4＝l7－l3＝7.20 cm(4)根据l4－l0＝4Δl＝d1，l5－l1＝4Δl＝d2，l6－l2＝4Δl＝d3，l7－l3＝4Δl＝d4，有Δl＝＝1.75 cm.(5)根据胡克定律F＝kx得mg＝kΔl，k＝＝N/m＝28 N/m8.【答案】(1)450(2)10【解析】(1)当F＝0时，弹簧的长度即为原长，由胡克定律可知图象的斜率表示劲度系数大小．(2)弹簧秤的示数为3 N，则伸长量为3/50＝0.06 m，则长度为10 cm.9.【解析】(1)描点作出图象，如下图所示．(2)图象跟坐标轴交点的物理意义表示弹簧原长．由图象可知，弹簧的劲度系数应等于直线的斜率，即k＝＝200 N/m.10.【答案】(1)竖直(2)稳定L3 1 mm(3)Lx(4)4.910【解析】(1)为保证弹簧的形变只由砝码和砝码盘的重力产生，所以弹簧轴线和刻度尺均应在竖直方向．(2)弹簧静止稳定时，记录原长L0；表中的数据L3与其他数据有效位数不同，所以数据L3不规范，标准数据应读至cm位的后两位，最后一位应为估读值，精确至0.1 mm，所以刻度尺的最小分度为1 mm.(3)由题图知所挂砝码质量为0时，x为0，所以x＝L－Lx(L为弹簧长度)．(4)由胡克定律F＝kΔx知，mg＝k(L－Lx)，即mg＝kx，所以图线斜率即为弹簧的劲度系数k＝＝N/m＝4.9 N/m同理，砝码盘质量m＝＝kg＝0.01 kg＝10 g11.【解析】(1)根据表格中的各组数据在坐标纸上标出相应的点，然后用平滑曲线连接这些点，作出的图象如图所示．(2)根据作出的图线可知，钩码质量在0～500 g范围内图线是直线，表明弹力大小与弹簧伸长量关系满足胡克定律．在这个范围内的曲线上找到相距较远的两点，利用这两点的坐标值计算弹簧的劲度系数k＝＝N/m＝25.00 N/m.12.【解析】(1)本题考查探究弹簧弹力与形变关系的实验，意在考查考生对实验步骤的识记、实验数据的处理方法、分析归纳能力．根据实验先后顺序可知，实验步骤排列为CBDAEF.(2)②由图象可得k＝＝0.43 N/cm，所以F＝0.43x(N)．13.【答案】(1)10(2)200(3)b【解析】(1)当F＝0时，弹簧长度为原长，由题图得，原长为10 cm.(2)由公式F＝kx得k＝＝＝N/m＝200 N/m(3)当弹簧长度小于原长时，处于压缩状态，故是图线b14.【答案】(1)弹簧测力计刻度尺(2)kFL(3)控制变量法(4)12.5【解析】(1)用弹簧测力计测量力的大小，用刻度尺测量长度．(2)由题目所给数据分析可知：当力一定时，伸长量和长度成正比；当长度一定时，伸长量和力成正比，故有x＝kFL(取一组数据验证，式中的k不为零)．(3)研究伸长量与拉力、长度的关系时，可以先控制其中一个量不变，如长度不变，再研究伸长量和拉力的关系，这种方法称为控制变量法．这是物理实验中的一个重要研究方法．(4)代入表中数据把式中的k求出，得k＝0.000 8 N－1，再代入已知数据，L＝20 cm，x＝0.2 cm，可求得最大拉力F＝12.5 N.15.【答案】CBDAEFG【解析】根据实验的实验操作过程应先安装仪器，再挂钩码然后记录数据，分析数据，最后整理即可，排列先后顺序为CBDAEFG.。
第3章 相互作用 实验：探究弹簧弹力的大小与伸长量的关系
实验：探究弹簧弹力的大小与伸长量的关系实验目标：1．知道科学探究的过程，探究弹力与弹簧伸长量之间的关系。
2．学会利用列表法、图像法、函数法处理实验数据。
3．能根据Fx、Fl图像求弹簧的劲度系数。
一、实验原理和方法1．用悬挂法测量弹簧的弹力F弹簧下端悬挂的钩码静止时，弹力大小与所挂的钩码的重力相等，即F＝mg。
2．测出弹簧的伸长量x弹簧的原长l0与挂上钩码后弹簧的长度l可以用刻度尺测出，其伸长量x＝l－l0。
3．探究弹力和弹簧伸长量的关系建立坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组(x，F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹力和弹簧伸长量的关系。
二、实验器材铁架台、下端带挂钩的弹簧、钩码、刻度尺、坐标纸。
三、实验步骤1．如图所示，将弹簧上端固定在铁架台上，在弹簧旁边固定一刻度尺，刻度尺的零刻度线与弹簧的上端重合。
读出弹簧的原长l0填入下表。
2．在弹簧下挂一个钩码，测出弹簧的总长度l1。
然后再在弹簧下挂一个钩码，测出弹簧的总长度l2……将各次弹簧总长度计入下表相应的表格内。
3．根据每个钩码的质量计算出其重力。
弹簧的弹力的大小等于所挂钩码的重力，即F1＝mg、F2＝2mg、F3＝3mg……将各次弹簧弹力大小填入下表相应表格内。
实验次数 1 2 3 4 5 6 7弹力F/N弹簧总长度l/cm弹簧的伸长量x/cm弹簧原长l0/cm四、数据处理1．图像法以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图。
连接各点，得出弹力F随弹簧伸长量x变化的图线。
可以发现Fx图线是一条过原点的直线。
2．函数法弹力F与弹簧的伸长量x应满足函数F＝kx的关系。
五、误差分析产生原因减小方法偶然误差测弹簧长度的读数不准钩码静止，眼睛平视描点画图不准点描小些，画图时点尽可能在线上，不在线上的点尽可能分布在线的两侧系统误差弹簧自重选轻质弹簧六、注意事项1．所挂钩码不要过重，以免弹簧超出它的弹性限度。
高中物理实验02 探究弹簧弹力和弹簧伸长的关系(解析版)
实验二探究弹簧弹力和弹簧伸长的关系1.实验原理(1)如图所示,弹簧在下端悬挂钩码时会伸长,平衡时弹簧产生的弹力与所挂钩码的重力大小相等。
(2)用刻度尺测出弹簧在不同钩码拉力下的伸长量x,建立直角坐标系,以纵坐标表示弹力大小F,以横坐标表示弹簧的伸长量x,在坐标系中描出实验所测得的各组(x、F)对应的点,用平滑的曲线连接起来,根据实验所得的图线,就可探知弹力大小与伸长量间的关系。
2.实验器材铁架台、弹簧、毫米刻度尺、钩码若干、三角板、坐标纸、重垂线。
3.实验步骤(1)将弹簧的一端挂在铁架台上,让其自然下垂,用刻度尺测出弹簧在自然伸长状态时的长度l0,即原长。
(2)如图所示,在弹簧下端挂质量为m1的钩码,测出此时弹簧的长度l1,记录m1和l1,填入自己设计的表格中。
(3)改变所挂钩码的质量,测出对应的弹簧长度,记录m2、m3、m4、m5和相应的弹簧长度l2、l3、l4、l5,并得出每次弹簧的伸长量x1、x2、x3、x4、x5。
4.数据分析(1)列表法将得到的F、x填入设计好的表格中,可以发现弹力F与弹簧伸长量x的比值在误差允许的范围内是相等的。
(2)图象法以弹簧伸长量x为横坐标,弹力F为纵坐标,在坐标轴上描出F、x各组数据相应的点,作出的拟合曲线是一条过坐标原点的直线。
(3)函数法弹力F与弹簧伸长量x满足F=kx的关系。
5.注意事项(1)不要超过弹簧的弹性限度:实验中弹簧下端挂的钩码不要太多,以免弹簧被过分拉伸,超过弹簧的弹性限度。
(2)尽量多测几组数据:要使用轻质弹簧,且要尽量多测几组数据。
(3)观察所描点的走向:本实验是探究性实验,实验前并不知道其规律,所以描点以后所作的曲线是试探性的,只是在分析了点的分布和走向以后才决定用直线来连接这些点。
(4)统一单位:记录数据时要注意弹力及弹簧伸长量的对应关系及单位。
【典例1】如图甲所示,用铁架台、弹簧和多个已知质量且质量相等的钩码探究在弹性限度内弹簧弹力与弹簧伸长量的关系。
2024高考物理一轮复习--力学实验专题(二)--探究弹力和弹簧伸长的关系
探究弹力和弹簧伸长的关系一、实验数据的处理：几种常见情形下的数据处理方法常见情形 处理方法根据)(l x F -图像的斜率求出弹簧的劲度系数k 值；若图像不过原点，根据l F -图像的横截距求出弹簧的原长.根据表中的数据,在x F -(或l F -)坐标系中描点连线,结合图像的斜率求出弹簧的劲度系数k 值；在l F -坐标系中,由图像的横截距求出弹簣的原长题中直接给出弹簧弹力F ,以及对应的弹簧伸长量x ∆或题中直接给出所吊钩码质量m ,以及对应的弹簧伸长量x ∆ 利用x k F ∆=或x k mg ∆=求解二、原理迁移的处理方法1.利用等效法来处理数据原始变量等效变量弹簧弹力变化量 弹簧圈数弹簧弹力变化量 质量变化量或钩码个数变化量弹簧伸长量 弹簧长度图像表达式 kx F =)(0l l k F -=（0l 为弹簧原长）相同点 弹簧的劲度系数就是图像的斜率不同点图像过原点,横坐标表示形变量,纵坐标表示弹力,图像与横轴所围面积表示该状态下弹簧的弹性势能横坐标表示弹簧长度，纵坐标表示弹力，图像不过原点，且横截距表示弹簧原长2.弹簧串、并联时劲度系数的处理方法实验装置 实验参量实验结论两个弹簧的劲度系数分别为1k 、2k ，两个弹簧的伸长量分别为1x 、2x ，总伸长量为x ，重物的重力为mg对于1k ，有mg x k =11，得到11k mgx =。
对于2k ，有mg x k =22，得到22k mgx =。
对于整体，mg kx =，21x x x +=，得2121k k k k k +=两个弹簧的劲度系数均为1k 两个弹簧的伸长量均为x重物的重力为mg对于一根弹簧，有mg x k 211=，得到12k mg x =。
对于整体，有mg kx =，可得12k k =三、针对练习1、小张同学做“探究弹簧弹力与形变量的关系”的实验。
他先把弹簧放在水平桌面上，量出弹簧原长为0 4.20m L =，再将弹簧按图甲的装置将弹簧竖直悬挂。
实验探究弹力和弹簧伸长量的关系
(4)若有一根合金丝的长度为20 cm,截面直径为
0.200 mm,使用中要求其伸长量不能超过原长的百分
之一,那么这根合金丝能承受的最大拉力为______N.
精品课件！
精品课件！
解析 (2)由题目所给的数据分析可知：当力、直径
一定时,伸长量与长度成正比,当力、长度一定时,伸
长量与直径成反比,当长度、直径一定时,伸长量与力
3.得出弹力和弹簧伸长之间的定量关系,解释函数表 达式中常数的物理意义.
【误差分析】
1.弹簧拉力大小的不稳定会造成误差.因此,使弹簧 的悬挂端固定,另一端通过悬挂钩码来充当对弹簧 的拉力,待稳定后再读数可以提高实验的准确度.
2.尽量精确地测量弹簧的长度，也是减小实验误差 的基本方法.
3.描点、作图不准确.
砝码质量
0
m/×102 g
标尺刻度 15.00 x/×10-2 m
1.00 18.94
2.00 22.82
3.00 26.78
4.00 5.00 6.00 7.00 30.66 34.60 42.00 54.50
(1)根据所测数据,在图4坐标纸上作出弹簧指针所指 的标尺刻度x与砝码质量m的关系曲线.
图6
解析 根据胡克定律F=k(h+L-L0)=kL+k(h-L0),从图 中知道当L=0时,F=10 N；当L=10 cm时,F=20 N；
将其代入方程联立得k=100 N/m,L0=15.0 cm.
答案 100
15.0
5.用纳米技术处理过的材料叫纳米材料,其性质与处 理前相比会发生很多变化.如机械性能会成倍地增 加,对光的反射能力会变得很低，熔点会大大地降 低,甚至有特殊的磁性质.现有一纳米合金丝,欲测 出其伸长量x与所受到的拉力F、长度L、截面直径 D的关系. (1)测量上述物理量需要的主要器材是:_______、 ________、___________等. (2)若实验中测量的数据如下表,根据这些数据请写 出x与F、L、D间的关系式：x=_________.(若用到 比例系数,可用k表示)

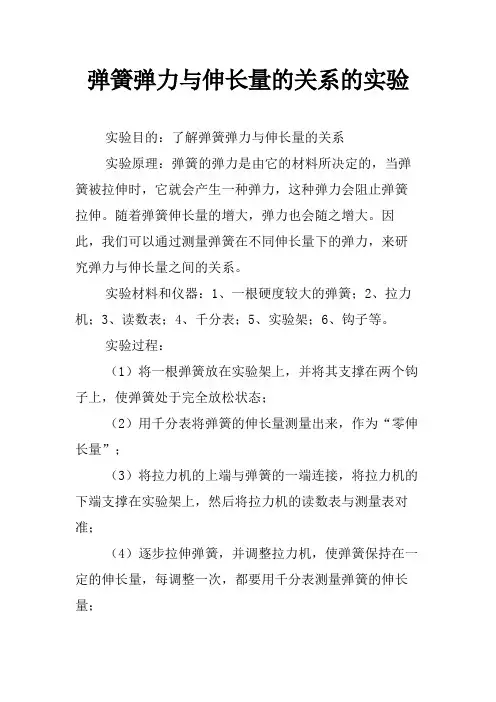

弹簧弹力与伸长量的关系的实验
弹簧弹力与伸长量的关系的实验
实验目的：了解弹簧弹力与伸长量的关系
实验原理：弹簧的弹力是由它的材料所决定的，当弹簧被拉伸时，它就会产生一种弹力，这种弹力会阻止弹簧拉伸。
随着弹簧伸长量的增大，弹力也会随之增大。
因此，我们可以通过测量弹簧在不同伸长量下的弹力，来研究弹力与伸长量之间的关系。
实验材料和仪器：1、一根硬度较大的弹簧；2、拉力机；3、读数表；4、千分表；5、实验架；6、钩子等。
实验过程：
（1）将一根弹簧放在实验架上，并将其支撑在两个钩子上，使弹簧处于完全放松状态；
（2）用千分表将弹簧的伸长量测量出来，作为“零伸长量”；
（3）将拉力机的上端与弹簧的一端连接，将拉力机的下端支撑在实验架上，然后将拉力机的读数表与测量表对准；
（4）逐步拉伸弹簧，并调整拉力机，使弹簧保持在一定的伸长量，每调整一次，都要用千分表测量弹簧的伸长量；
（5）调整好拉力机的位置后，记录下拉力机的读数，记录其读数作为此时弹簧的弹力；
（6）重复上述步骤，记录不同伸长量下的弹力值；
（7）根据所记录的弹力数据，绘制弹力与伸长量的关系曲线，观察其关系。
实验结果：根据实验数据，我们可以绘制出一条弹力与伸长量的关系曲线，曲线大致呈线性分布，表明弹力与伸长量之间存在一定的正相关关系。
实验结论：弹力与伸长量之间存在正相关关系，即伸长量的增大会导致弹力的增大。
实验2弹力与弹簧伸长的关系
(2)坐标纸的横、纵坐标各表示什么物理量?纵坐标为什么
不从0开始?
答 横坐标表示砝码的质量,间接反映弹簧受到的拉力,纵
坐标表示弹簧的长度,它不是弹簧的形变量(注意看清单位).
便于各组数据尽量均匀地分布在坐标系里.
(4)描出的点为什么变弯了(如图)? 答 因为后面的拉力超出了弹簧的
弹性限度.
(6)曲线的斜率的物理意义是什么?
单击此处添加大标题内容
1. 推断型实验 【例4】用金属制成的线材(如钢丝、钢筋)受到拉力会伸长, 十七世纪英国物理学家胡克发现:金属丝或金属杆在弹性限 度内它的伸长与拉力成正比,这就是著名的胡克定律.这一 发现为后人对材料的研究奠定了重要基础.现有一根用新材 料制成的金属杆,长为4 m,横截面积为0.8 cm2,设计要求它 受到拉力后的伸长不超过原长的1/1 000,问最大拉力多大? 由于这一拉力很大,杆又较长,直接测试有困难,选用同种材 料制成样品进行测试,通过测试取得数据如下:
⑤根据图线的特点,分析弹簧的弹力F与弹簧长度x的关系, 并得出实验结论. 以上步骤有3处不合理,请将不合理的地方找出来并进行修 正.
(1)弹簧的形变量是指什么? 答 指弹簧受到拉力或压力时的长度与弹簧原长的差值.
【思路剖析】
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已 经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精 髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我 们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这 个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作， 内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容 确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
实验：弹簧弹力与伸长量的关系
探究弹簧弹力和伸长量的关系【实验原理】1．弹簧受力会发生形变，形变的大小与受到的外力有关．沿着弹簧的方向拉弹簧，当形变稳定时，弹簧产生的弹力与使它发生形变的拉力在数值上是相等的．(注：弹簧质量不计）2．用悬挂法测量弹簧的弹力，运用的正是弹簧的弹力与挂在弹簧下面的钩码的重力相等．3．弹簧的长度可用刻度尺直接测出，伸长量可以由拉长后的长度减去弹簧原来的长度进行计算．这样就可以研究弹簧的弹力和弹簧伸长量之间的定量关系．即寻求F＝kx的关系.【实验器材】弹簧、毫米刻度尺、铁架台、钩码若干、坐标纸．实验步骤1．将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度L0，即原长．2．如图2－4－1所示，将已知质量的钩码挂在弹簧的下端，在平衡时测量弹簧的总长度并测出钩码的重力，填写在记录表格里3.改变所挂钩码的质量，重复前面的实验过程多次．【实验数据的处理】1．以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图．连接各点，得出弹力F随弹簧伸长量x变化的图线．2．以弹簧的伸长量为自变量，写出曲线所代表的函数．首先尝试一次函数，如果不行则考虑二次函数．3．得出弹力和弹簧伸长之间的定量关系，解释函数表达式中常数的物理意义【实验误差的来源】1．弹簧长度的测量误差．2．描点画线的作图误差．【注意事项】1．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度．要注意观察，适可而止．2．每次所挂钩码的质量差尽量大一些，从而使坐标上描的点尽可能稀，使作出的图线更精确．3．测弹簧长度时，一定要在弹簧竖直悬挂且处于平衡状态时测量，以免增大误差．4．描点画线时，使尽可能多的点落在线上不在线上的点均匀分布在线的两侧．5．记录数据时要注意弹力及弹簧伸长量的对应关系及单位【巩固练习:】1.一个实验小组在“探究弹力和弹簧伸长的关系”的实验中，使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度的图象如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、钩码标值不准确，弹簧长度测量不准确带来误差。 2、画图时描点及连线不准确也会带来误差。
A
5
【练习1】 在“探究弹力和弹簧伸长的关系”的实验中，以下
说法正确的是（ AB ）
A.弹簧被拉伸时，不能超出它的弹性限度。 B.用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直
位置且处于平衡状态。 C.用直尺测得弹簧的长度即为弹簧的伸长量。 D.用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉
4、以弹簧的伸长量为自变量,写出曲线所代表的函数。 5、得出弹簧弹力与弹簧伸长量的关系，解释函数表达式中常
数的物理意义。
A
3
【探究弹簧弹力与形变量之间的关系数据记录表】
画出F—x的图像
A
4
【注意事项】
1、所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹 性限度。要注意观察，适可而止。 2、每次所挂钩码的质量差尽量大一些，从而使坐标上描的 点尽可能稀，这样作品的图线精确。 3、测弹簧长度时，一定要在弹簧竖直悬挂且处于平衡状态 时测量，以免增大误差。 4、描点画线时，所描的点不一定都落在一条曲线上，但应 注意一定要使各点均匀分布在曲线的两侧。 5、记录数据时要注意弹力及弹簧伸长量的对应关系及单位。
A
7
【练习3】“探究弹力和弹簧伸长的关系”的实验结 论表明：在不超出弹性限度的情况下，弹簧的弹力 跟伸长量成正比。如果以弹簧的总长l（原长为l0） 为自变量，弹力F与l的函数关系如何？
F
F=k(l-l0)
l
A
8
实验：探究弹力与弹簧伸长的 关系
A
1
【实验目的】探究弹簧弹力与弹 Nhomakorabea形变量的关系。
【实验器材】
铁架台、弹簧、钩码、刻度尺、坐标纸。
【实验原理】
弹簧悬挂重物静止时，弹簧的弹力跟重物所受 的重力大小相等，测出每次悬挂重物的重力大小F和 弹簧伸长量x，建立F-x坐标系，描点作图，即可得 出F和x的关系。
A
力与伸长量之比相等。
A
6
【练习2】某同学在做“探究弹力和弹簧伸长量的关系”实验 中,他先把弹簧平放在桌面上使其自然伸长,用直尺测出弹簧的 原长l0,再把弹簧竖直悬挂起来,挂上钩码后测出弹簧伸长后的 长度l,把l-l0作为弹簧的伸长量x。这样操作,由于弹簧自身重
力的影响,最后画出的图线可能是下图中的哪一个( C)
2
【实验步骤】
1、将弹簧一端挂在铁架台上，让其自由下垂，用刻度尺测出 弹簧自然伸长状态时的长度。
2、将弹簧自由端挂上钩码，待弹簧平衡后，记录弹簧的长度 和钩码的重力（或所挂砝码的质量)，列表作出记录,要尽 可能多测几组数据。
3、根据所测数据在坐标纸上描点,最好以力F为纵坐标,以弹 簧的伸长量x为横坐标。描点作图画出F-x图象。
