自吸泵吸入管路的安装注意事项范本
自吸泵安装注意事项
/
自吸泵安装注意事项
自吸泵的安装过程中要考虑到以下事项：
1.按基础尺寸做好混凝土基础，同时予埋好地脚螺栓。
2.在安装前应对自吸泵和电机进行检查，各部分应完好无损，自吸泵内应无杂物。
3.将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。
调好后，拧紧地脚螺栓。
4.自吸泵的吸入、吐出管路应有支架，不能用泵来支承。
进出口管路口径应与泵进出口口径相统一。
5.自吸泵安装时应先接进口管，加满液体后再接出口管，校正转向。
泵的进口管道必须与泵匹配，且总长不能超过5米，否则会影响自吸性能，自吸高度可按右边公式简单算得：清水时自吸3m/介质密度=实际自吸高度。
6.安装完毕，最后用手转动泵联轴器，检查有无擦碰现象，转动轻松均匀则安装结束。
7.自吸式磁力泵严禁抽取带有颗粒易结晶的介质，不允许在关闭排放口的情况下而作连续性运转，需保持最少的流量。
8.为防止杂物进入自吸泵内，在进口处应设过滤器，过滤面积应大于管路截面积的3～4倍。
9.扬程高的自吸泵在出口管路上还应该安装止回阀，以防突然停机的水锤破坏。
10.必须保证自吸泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
11.介质温度过高时应对机封采取冷却措施，以防机封变形静环开裂。
12.介质粘度过高时，自吸泵性能、功率均会发生变化。
自吸泵类安装使用及注意事项
自吸泵类安装使用及注意事项1. 引言自吸泵是一种具有自吸能力的离心泵，广泛应用于工业、农业、建筑、市政等领域。
本文将介绍自吸泵的安装使用步骤以及注意事项，以确保其正常运行和延长使用寿命。
2. 自吸泵的安装步骤2.1 准备工作在安装自吸泵之前，需要进行以下准备工作：•确定自吸泵的安装位置，应选择平整、稳固的基础，避免地震区域和易受震动的地方。
•根据自吸泵的性能参数，选用适当的进出口管道，确保管道的直径和长度符合要求。
•检查自吸泵的外观和配件，确保其完好无损。
2.2 安装自吸泵以下是自吸泵的安装步骤：1.将自吸泵放置在安装位置上，调整好水平度。
2.将自吸泵与进出口管道连接，注意连接件的密封性能。
3.对进出口管道进行定位和固定，避免强烈的震动和压力变化。
4.检查自吸泵与进出口管道连接处的紧固情况，确保无漏水情况。
3. 自吸泵的使用注意事项使用自吸泵时，需要注意以下事项：3.1 启动前的准备工作在启动自吸泵之前，需要进行以下准备工作：•检查自吸泵的电源线是否接触良好，确保电源稳定。
•检查自吸泵的冷却系统，确保冷却水流畅。
•检查自吸泵的油位，确保油量充足。
•检查自吸泵的旋转方向，确保与电机旋转方向一致。
3.2 启动和停止自吸泵启动自吸泵时，应按照以下顺序进行：1.打开进、出口阀门，确保泵体内无气体，防止不良启动。
2.启动电机，并逐步打开自吸泵的排气阀门，使自吸泵逐渐充满液体。
3.确认自吸泵的运行稳定后，逐渐调整出口阀门，使泵的出口压力达到设计要求。
停止自吸泵时，应按照以下顺序进行：1.先关闭出口阀门，断开自吸泵的负载。
2.停止电机运行，待自吸泵停止运行后再关闭进、出口阀门。
3.3 维护和保养定期对自吸泵进行维护和保养，可延长其使用寿命和减少故障发生的可能性：•定期检查自吸泵的密封圈和轴承，如有磨损或老化应及时更换。
•定期清洗自吸泵的进、出口过滤器，确保无堵塞。
•定期检查自吸泵的电机和电控系统，确保运行正常。
消防自吸水泵安装要求
消防自吸水泵安装要求全文共四篇示例，供读者参考第一篇示例：消防自吸水泵是消防设备中的重要组成部分，用于提供供水和灭火。
正确安装消防自吸水泵是保障消防设备正常运行和灭火效果的重要措施。
下面将从安装位置选择、安装要求和安全注意事项等方面来详细介绍消防自吸水泵的安装要求。
一、安装位置选择1. 安装位置应远离易燃易爆物品，尽量避免安装在有尘土和腐蚀性气体的场所。
2. 安装位置应水平稳固，无明显震动，保证设备在运行中不受外力影响。
3. 安装位置应便于设备的检修和维护，方便消防人员进行操作。
4. 安装位置应便于与消防供水管网连接，保证消防自吸水泵的正常供水。
二、安装要求1.消防自吸水泵的安装应由具备相关资质的专业人员进行，确保安全可靠。
2.安装前需对设备进行检查，确保设备没有损坏或者漏水等情况。
3.安装时需根据设备的说明书及图纸进行正确的安装，确保每个部件的位置正确、紧固。
4.接通电源前，需检查设备的电缆线是否接好，电机是否正确接线等，确保设备的安全运行。
三、安全注意事项1. 在安装过程中，保持作业场所的清洁整洁，防止外来物品进入设备内部造成故障。
2. 在安装过程中，严格按照操作规程进行，遵守安全操作规范，避免操作失误造成伤害。
3. 安装完成后，需进行系统试运行，观察设备运行情况，确保设备正常运行。
4. 定期对设备进行维护保养，及时发现问题并进行处理，确保设备长期正常运行。
消防自吸水泵的安装要求是非常重要的，只有正确安装才能确保设备的正常运行和稳定供水。
安装过程中需注意安装位置的选择、安装要求的完善以及安全注意事项的遵守，确保设备的安全性和可靠性。
只有这样，在紧急情况下，我们才能依靠消防自吸水泵来保障供水，有效的灭火。
第二篇示例：消防自吸水泵是消防工程中常用的设备，它具有自吸能力，可以在没有水源的情况下自动吸水，并将水源送至消防设施进行灭火。
消防自吸水泵的安装是至关重要的，只有安装得当才能确保其正常运行。
在安装消防自吸水泵时，需要遵循一定的要求和标准，以确保其安全可靠。
自吸泵类安装使用及注意事项
自吸泵类安装使用及注意事项自吸泵是一种常见的水泵类型，它具备自吸能力，适用于各种液体的抽运工作。
安装和使用自吸泵需要一定的专业知识和技巧，下面将详细介绍自吸泵类安装使用及注意事项。
一、自吸泵的安装1. 确定泵的安装位置：自吸泵应安装在坚固平稳的基础上，离液体源不宜过远，以减少管路阻力和提高自吸能力。
2. 连接进出水管道：根据实际需求，选择合适的进出水管道连接自吸泵。
进水管道宜直接导入自吸泵的进水口，出水管道宜直接导出自吸泵的出水口。
3. 固定泵体：将泵体固定在安装基础上，确保泵体稳固可靠。
可使用螺栓进行固定，注意不要过紧，以免损坏泵体。
4. 连接电源：按照自吸泵的电气要求，连接合适的电源线，确保电源线的安全可靠。
注意接线正确，避免发生电路故障或触电危险。
5. 检查密封性：在安装完成后，进行泵体密封性的检查。
确保密封圈完好无损，并正确安装在泵体上，防止漏水现象的发生。
二、自吸泵的使用1. 打开进水阀门：在使用自吸泵前，确保进水管道畅通，打开进水阀门，使液体能够顺利流入自吸泵。
2. 打开出水阀门：使用自吸泵时，应首先打开出水阀门，防止泵体压力过高而损坏泵体或管路。
3. 开启电源：使用前请确保电源线连接正确，然后打开电源开关。
4. 启动自吸泵：按照自吸泵的操作要求，启动自吸泵。
一般情况下，自吸泵会自动吸入和排出液体，无需人工操作。
5. 观察工作状态：使用自吸泵时，应定期观察泵体的工作状态。
如发现异常，应及时停机检查，并排除故障。
三、自吸泵的注意事项1. 定期维护：自吸泵在长时间的使用过程中，会产生磨损和积累杂质。
因此，应定期进行清洗、维护和更换易损件，以确保自吸泵的正常运行。
2. 防止运行干转：自吸泵在启动前应确保进水管道有足够的液体供应，避免泵体干转运行，否则会降低自吸能力，甚至损坏泵体。
3. 避免泵体过热：自吸泵在运行过程中会产生热量，因此应定期检查泵体的温度，避免泵体过热，引起故障或事故。
4. 防止泵体堵塞：自吸泵的进水口应设置滤网，以防止杂质进入泵体，造成堵塞。

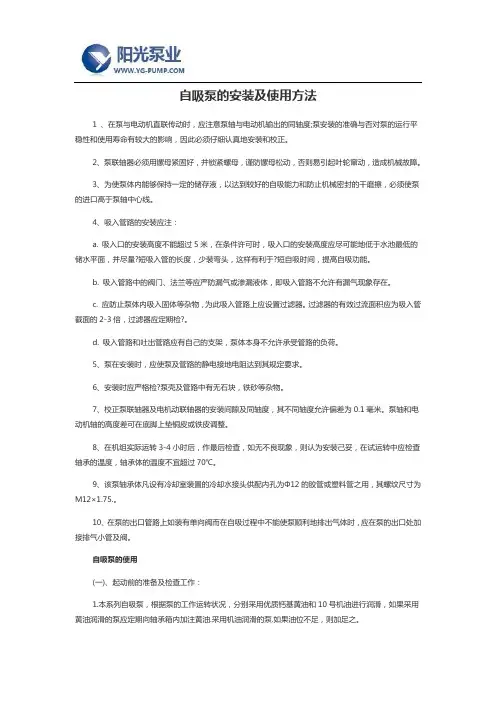

自吸泵的安装及使用方法
自吸泵的安装及使用方法1 、在泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度;泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
2、泵联轴器必须用镙母紧固好，并锁紧螺母，谨防镙母松动，否则易引起叶轮窜动，造成机械故障。
3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴中心线。
4、吸入管路的安装应注：a. 吸入口的安装高度不能超过5米，在条件许可时，吸入口的安装高度应尽可能地低于水池最低的储水平面，并尽量?短吸入管的长度，少装弯头，这样有利于?短自吸时间，提高自吸功能。
b. 吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。
c. 应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。
过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检?。
d. 吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
5、泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检?泵壳及管路中有无石块，铁砂等杂物。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。
泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后，作最后检查，如无不良现象，则认为安装己妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70℃。
9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用，其螺纹尺寸为M12×1.75.。
10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。
自吸泵的使用(一)、起动前的准备及检查工作：1.本系列自吸泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油.采用机油润滑的泵.如果油位不足，则加足之。
自吸泵类安装使用及注意事项(正式)
编订：__________________单位：__________________时间：__________________自吸泵类安装使用及注意事项(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6665-40 自吸泵类安装使用及注意事项(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1. 先检查各处螺栓有无松动，电源线及插头是否完好，电机绝缘电阻应大于2兆欧。
2. 为防触电事故，必须安装漏电断电路器或触电保安器等相应保安措施，并要进行可靠接地3. 泵工作电压使用范围须在额定电压的+5%，-12%这间，否则会使电机使用寿命减短或烧坏。
电泵如使用地距电源较远，电源输送线应适当加粗，否则会使用电压下降而无法运行。
4. 合上电源开关，使泵空转2分钟左右，查看启动，运转是否正常，转向是否正确。
5. 固定好泵体，用钢管或橡皮管（不得过软，以免吸扁），连接进水口和底阀，底阀放置必须垂直于水平面，离水底30Cm以上，以免吸上泥沙。
6. 清水离心泵使用和自动吸清水泵首次使用前，要把贮水箱灌满水，通电几十秒后不能自动出水，以后使用就不需灌水。
7. 自汲清水泵和自动自吸清水泵管首次使用前，要把贮水箱内灌满水，通电几十秒后不能自动出水，以后使用就不需灌水。
8. 使用时，电机应保持干燥，注意水位下降状况，底阀不能露出水面外。
当气温低于4○C时。
自吸泵的进出水管要求
自吸泵的吸水管要求,自吸泵的出水管要求1、自吸泵的吸水管每台自吸泵都应设置单独的吸水管路，并力求最短，以改善水力条件，减小水头损失，可减少杂质堵塞管道的可能性。
吸水管的设计流速一般采用1.0-1.5m/s，最低不得低于0.7m/s。
为便于吸水管中储积空气的排除，吸水管的水平部分应顺着水流方向稍微抬高，管坡可采用0.005.。
吸水管与水泵连接处需要渐缩时，应采用偏心大小头。
吸水管入口处应装有喇叭口，其直径为吸水管直径的1.3-1.5倍。
喇叭口安装在集水池的积水坑内。
自灌式布置水泵，其吸水管上应安装阀门，以便检修。
如果泵是非自灌式工作的，应利用真空泵或水射器引水起动，而不允许在吸水管上设置底阀，因底阀在污水中容易堵塞，影响泵的起动，并且增加水头损失和电耗。
2、自吸泵的出水管自吸泵出水管的流速一般不小于1.5m/s，当两台或两台以上水泵合用一条出水管而仅一台水泵工作时，其流速也不得小于0.7m/s，以避免在管内沉积。
泵的出水管接入出水干管(连接管)时，不得自干管底部接入，以免水泵停止运行时，在该泵的出水管内形成淤积。
当两台及两台以上污水泵合用一条出水管时，每台水泵的出水管应装有阀门，并且在阀门与水泵之间设止回阀；如果水泵采用单独的出水管，且为自由出流时，一般可不设止回阀，所以阀门尽量装在水平段，以免污物沉淀在阀盘上。
污水泵站内管道的敷设一般采用明装。
吸水管常设置于地面上，出水管由于泵房较深，多采用架空安装，通常沿墙架设在托架上。
管道的布置不得妨碍泵站内的交通和检修工作，不允许把管道装设在电气设备上空，不得妨碍站内交通、设备吊装和检修，通行处的地面距管底不宜小于2.0m，管道应稳固。
为了便于安装、拆卸，泵站内的管道一般采用法兰接口。
管道和阀门应采取相应的防腐措施。
水泵吸水管道的安装注意事项
水泵吸水管道的安装注意事项1.吸水管道的选材：吸水管道一般采用PVC管道、铸铁管道、不锈钢管道等材质。
在选择管材时，应根据水泵的工作环境和介质的特性来选择合适的材质，确保管道具有良好的耐腐蚀性能和较高的耐压能力。
2.管道的布置：吸水管道的布置应尽量保持直线、水平或者稍微有倾斜。
如果管道存在弯曲，应保证弯曲半径不小于管道直径的3倍，以减少水流阻力和波动。
同时，管道的垂直穿越地面时，应设置V型弯头，并进行固定，以防止管道受到压力和振动的影响。
3.管道的安装高度：吸水管道的安装高度应根据设计要求来确定。
一般情况下，吸水口需要保证低于水源表面0.5米以上，以确保水泵能够顺利吸水。
同时，还需要注意管道进水口的位置，避免吸入悬浮物或者杂质。
4.连接方式：吸水管道与水泵之间的连接方式一般有法兰连接、螺纹连接、卡箍连接等。
在选择连接方式时，应根据管道的材质和水泵的型号来确定，并确保连接牢固、密封性好。
5.阀门的设置：为了维护和检修吸水管道，需要在管道上设置适当的阀门。
一般情况下，可以在管道的进口处设置截止阀，以便在需要维修或更换水泵时，能够及时切断水源供给。
6.吸水管道的冲洗：在安装吸水管道之前，需要进行冲洗清洁。
通过冲洗可以清除管道内的杂质和污垢，减少对水泵的损害，并提高整个系统的工作效率。
7.管道的支撑和固定：为了保证吸水管道的稳定性，需要对管道进行支撑和固定。
支撑可以采用托架或者支撑架等方式，并注意支撑的间距以及固定的牢固性，以避免管道受到振动和压力的影响。
8.耐腐蚀措施：如果吸水管道工作环境具有腐蚀性，需要采取相应的防腐措施。
可以在管道内涂覆防腐涂料，或者选择防腐性能较好的材料进行制作，以延长吸水管道的使用寿命。
总之，水泵吸水管道的安装是水泵系统正常运行的重要环节，合理的安装能够确保水泵的吸水效果和工作稳定性。
安装时要注意选材、布置管道、设置阀门、冲洗管道等，以保证吸水管道的顺利运行。
同时，在日常使用中还需定期检查管道的情况，及时维护和处理存在的问题，以保障水泵系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内部管理系列编号：FS-ZD-04020自吸泵吸入管路的安装注意事项
Installation precautions for suction line of self-priming pump
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。
1.自吸泵吸入口的安装高度不能超过5米，在条件许可时，吸入口安装高度应尽可能地低于水池最低的储水平面，并尽量缩短吸入管的长度，少装弯头，这样有利于缩短自吸时间，提高自吸功能。
2.自吸泵吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路中不允许有漏气现象存在。
3.应防止自吸泵泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。
过滤器的有效过水面积应为吸入管截面的2-3倍，过滤器应定期检查。
4.自吸泵吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
