实验10-思科ASA防火墙的NAT配置
ASA防火墙NAT转换方法
nat-control命令在6.3的时候只要是穿越防火墙都需要创建转换项，比如：nat；static等等，没有转换项是不能穿越防火墙的，但是到了7.0这个规则有了变化，不需要任何转换项也能正常的像路由器一样穿越防火墙。
但是一个新的命令出现了！当你打上nat-control这个命令的时候，这个规则就改变得和 6.3时代一样必须要有转换项才能穿越防火墙了。
7.0以后开始nat-control是默认关闭的，关闭的时候允许没有配置NA T规则的前提下和外部主机通信，相当于路由器一样，启用NA T开关后内外网就必须通过NA T转换才能通信1、定义外口interface Ethernet0/0 进入端口nameif outside 定义端口为外口security-level 0 定义安全等级为0no shut 激活端口ip address ×.×.×.× 255.255.255.248 设置IP2、定义内口interface Ethernet0/1nameif inside 定义端口为内security-level 100 定义端口安去昂等级为100no shutip address 192.168.1.1 255.255.255.03、定义内部NA T范围。
nat (inside) 1 0.0.0.0 0.0.0.0 任何IP都可以NA T，可以自由设置范围。
4、定义外网地址池global (outside) 1 10.21.67.10-10.21.67.14 netmask 255.255.255.240或global (outside) 1 interface 当ISP只分配给一个IP是，直接使用分配给外口的IP地址。
5、设置默认路由route outside 0 0 218.17.148.14指定下一条为IPS指定的网关地址查看NA T转换情况show xlate要想配置思科的防火墙得先了解这些命令：常用命令有：nameif、interface、ip address、nat、global、route、static等。
思科ASA系列防火墙NAT解析
思科ASA系列防火墙NAT解析网络地址转换(NAT, Network Address Translation)属接入广域网(WAN)技术，是一种将私有(保留)地址转化为合法IP地址的转换技术，它被广泛应用于各种类型Internet接入方式和各种类型的网络中。
防火墙都运行NAT，主要原因是：公网地址不够使用；隐藏内部IP 地址，增加安全性；允许外网主机访问DMZ。
动态NAT和PAT在图1中，内部主机访问外网和DMZ时，都需要转换源地址，配置方法如下：FW(config)# nat (inside) 1 10.0.1.0 255.255.255.0指定需要转换的源地址。
其NAT ID为1。
用于匹配global命令中的NAT ID。
FW(config)# global (outside) 1 61.136.150.10-61.136.150.20指定用于替代源地址的地址池。
其NAT ID为“1”，表明内口NAT ID为1的地址将被替换为地址池中的地址。
该方式即为动态NAT。
FW(config)# global (dmz) 1 10.0.2.20指定用于替代源地址的唯一地址。
其NAT ID为“1”，表明内口NAT ID为1的地址都将被替换为同一地址(10.0.2.20)。
该方式即为动态PAT。
收到来自内网的IP包后，防火墙首先根据路由表确定应将包发往哪个接口，然后执行地址转换。
静态NAT在图1中，为使外部用户可访问DMZ中的服务器，除适当应用ACL外，还需将服务器的IP地址(10.0.2.1)映射(静态转换)为公网地址(如61.136.151.1)，静态转换命令如下：FW (config)# static (dmz,outside) 61.136.151.1 10.0.2.1 netmask255.255.255.255本例中子网掩码为255.255.255.255，表示只转换一个IP地址。
若参数形如“10.0.2.0 61.136.151.0 netmask 255.255.255.0”，则表示要完成一个子网到另一个子网的静态转换。
实验10思科ASA防火墙的NAT配置

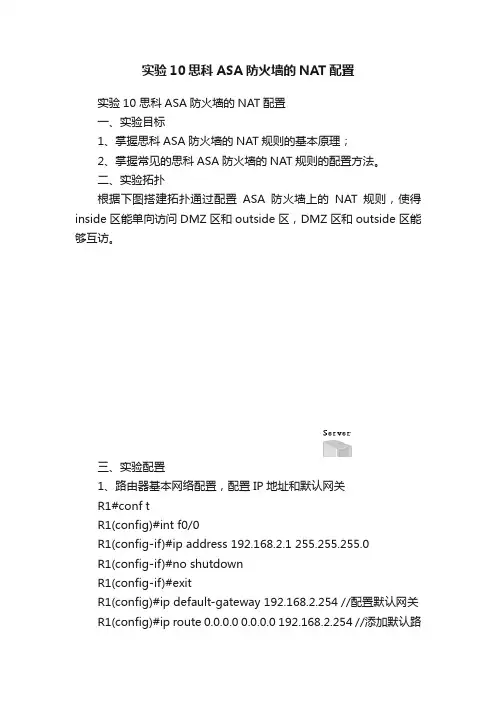

实验10思科ASA防火墙的NAT配置实验10 思科ASA防火墙的NAT配置一、实验目标1、掌握思科ASA防火墙的NAT规则的基本原理；2、掌握常见的思科ASA防火墙的NAT规则的配置方法。
二、实验拓扑根据下图搭建拓扑通过配置ASA防火墙上的NAT规则，使得inside区能单向访问DMZ区和outside区，DMZ区和outside区能够互访。
三、实验配置1、路由器基本网络配置，配置IP地址和默认网关R1#conf tR1(config)#int f0/0R1(config-if)#ip address 192.168.2.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#ip default-gateway 192.168.2.254 //配置默认网关R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.254 //添加默认路由R1(config)#exitR1#writeR2#conf tR2(config)#int f0/0R2(config-if)#ip address 202.1.1.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#ip default-gateway 202.1.1.254R2(config)#exitR2#writeServer#conf tServer(config)#no ip routing //用路由器模拟服务器，关闭路由功能Server(config)#int f0/0Server(config-if)#ip address 192.168.1.1 255.255.255.0Server(config-if)#no shutdownServer(config-if)#exitServer(config)#ip default-gateway 192.168.1.254Server(config)#exitServer#write*说明：实际配置中最好在三台路由器上都添加一条通往防火墙的默认路由，但在本实验中Server和R2不配置不影响实验效果。
ASA-NAT配置指南
ASA配置指南,~、文档属性 文档历史； 序号 版本号修订日期 修订人 修订内容 1.郑鑫 文档初定 2. ·3.4.<）（, 属性 内容标题 思科ASA 防火墙配置指南文档传播范围发布日期目录一、文档说明 (5)二、基础配置 (6)(一)查看系统信息 (6)(二)版本区别简介 (6)《(三)接口配置与安全级别简介 (7)(四)NTP 配置 (8)(五)SNMP配置 (9)(六)telnet配置 (9)(七)SSH配置 (9)(八)配置管理 (10)(九)常用设备排错命令 (10)三、NAT静态方向写法 (12)(一)传统静态NAT配置方向写法 (12)(二)新静态NAT配置方向写法 (15)四、NAT配置举例 (16)"(一)Dynamic NAT (16)(二)Static NAT (27)(三)Identity NAT (34)(四)NAT免除 (40)(五)Twice NAT（策略NAT） (40)(六)NAT执行顺序 (52)五、状态化应用监控 (53)(一)状态化监控策略配置 (53)(二)路由、NAT、ACL、策略执行顺序 (57)六、failover (65)(一)配置failover (65)%(二)配置A/A (76)一、文档说明<本文档主要介绍思科ASA防火墙在版本之前与版本之后配置区别和常用的一些管理和运维命令，如：系统管理、防火墙策略、NAT、日志配置等。
思科ASA防火墙目前新出厂的设备都在以后，但有很多老的设备都在以前，所以本文档通过使用ASA 与这两个版本来介绍。
请读者打开文档中的显示批注功能，文档中有部分批注内容。
）二、基础配置(一)查看系统信息hostnat (inside,outside) staticobject networkhostnat (outside,inside) staticaccess-list inbound extended permit ip host host access-group inbound in interface outside@新命令的outbound和inbound流量动作是一样的：（inside,outside）针对outbound流量是源的转换，针对inbound流量是目的的转换（outside,inside）针对outbound流量是转换目的，针对inbound的是转换源。
思科防火墙的NAT配置说明书
不支持故障切换global (outside) 1global (outside) 1global (outside) 1定义内部网络地址将要翻译成的全局地址或地址范围nat (inside) 0 access-list 101使得符合访问列表为101地址不通过翻译，对外部网络是可见的nat (inside) 1 0 0内部网络地址翻译成外部地址nat (dmz) 1 0 0DMZ区网络地址翻译成外部地址static (inside,outside) netmask 0 0static (inside,outside) netmask 0 0static (inside,outside) netmask 0 0设定固定主机与外网固定IP之间的一对一静态转换static (dmz,outside) netmask 0 0设定DMZ区固定主机与外网固定IP之间的一对一静态转换static (inside,dmz) netmask 0 0设定内网固定主机与DMZ IP之间的一对一静态转换static (dmz,outside) netmask 0 0设定DMZ区固定主机与外网固定IP之间的一对一静态转换access-group 120 in interface outsideaccess-group 120 in interface insideaccess-group 120 in interface dmz将访问列表应用于端口conduit permit tcp host anyconduit permit tcp host anyconduit permit tcp host anyconduit permit tcp host any设置管道：允许任何地址对全局地址进行TCP协议的访问conduit permit icmp any设置管道：允许任何地址对rip outside passive version 2rip inside passive version 2route outside设定默认路由到电信端route inside 1route inside 1route inside 1route inside 1route inside 1route inside 1route inside 1route inside 1route inside 1route inside 1设定路由回指到内部的子网timeout xlate 3:00:00timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 rpc 0:10:00 h225 1:00:00timeout h323 0:05:00 mgcp 0:05:00 sip 0:30:00 sip_media 0:02:00 timeout uauth 0:05:00 absoluteaaa-server TACACS+ protocol tacacs+aaa-server RADIUS protocol radiusaaa-server LOCAL protocol localno snmp-server locationno snmp-server contactsnmp-server community publicno snmp-server enable trapsfloodguard enablesysopt connection permit-ipsecsysopt connection permit-pptpservice resetinboundservice resetoutsidecrypto ipsec transform-set myset esp-des esp-md5-hmac。
思科ASA防火墙精华配置总结
思科ASA防火墙精华配置总结思科防火墙PIX ASA 配置总结一（基础）：下面是我工作以来的配置总结，有些东西是6.3版本的，但不影响在7.＊版本的配置。
一：6个基本命令：nameif、interface、ip address 、nat、global、route。
二：基本配置步骤：step1: 命名接口名字nameif ethernet0 outside security0nameif ethernet1 inside security100nameif ethernet2 dmz security50＊＊7版本的配置是先进入接口再命名。
step2：配置接口速率interface ethernet0 10full autointerface ethernet1 10full autointerface ethernet2 10fullstep3：配置接口地址ip address outside 218.106.185.82ip address inside 192.168.100.1 255.255.255.0ip address dmz 192.168.200.1 255.255.255.0step4：地址转换（必须）* 安全高的区域访问安全低的区域（即内部到外部）需NAT 和global;nat(inside) 1 192.168.1.1 255.255.255.0global(outside) 1 222.240.254.193 255.255.255.248＊＊＊nat (inside) 0 192.168.1.1 255.255.255.255 表示192.168.1.1这个地址不需要转换。
直接转发出去。
* 如果内部有服务器需要映像到公网地址(外网访问内网)则需要static和conduit或者acl.static (inside, outside) 222.240.254.194 192.168.1.240static (inside, outside) 222.240.254.194 192.168.1.240 10000 10后面的10000为限制连接数，10为限制的半开连接数。
ASA上面配置NAT规则
配置NAT规则需求描述：要求启用NAT口控制，然后配置NAT规则实现R1到R2的访问。
R1和DMZ的互访。
实现R3到DMZ的访问。
一，根据试验区、要求搭建拓扑。
注：根据实验要求搭建网络拓扑，各接口信息和IP划分如图。
二，配置基本网络参数，实现网络的联通（内网和外网各自联通）。
注：R1配置IP和网关（出网）。
注：配置IP和网关（出网）。
注：配置IP。
注：配置ip和虚拟名称以及安全级别。
注：内网互通，外网互通。
三，配置动态NAT，实现R1访问R3.注：添加ICMP的有类状态化信息。
配置动态NAT，将192.168.2.0网段的IP 转换为202.1.1.10-202.1.1.15网段的公网IP。
注：在配置动态NAT之前，内网不能访问外网。
配置动态NAT之后可以出网。
（这里已经开启了nat控制。
）四，配置NAT豁免，实现R1和DMZ互访。
注：配置nat豁免，定义ACL，放行dmz到inside的流量，即dmz可以访问R1。
注：因为开启了nat控制，所以R1到dmz的访问被禁止，当豁免了R1到dmz的流量，R1到dmz的访问正常。
注：因为dmz到inside的访问被ASA禁止。
（安全级别不能从低到高）所以即使豁免了R1到dmz的流量，dmz依然不能访问R1。
当使用ACL允许了dmz到R1的流量之后，访问正常。
五，配置静态NAT实现R2访问DMZ。
注:配置静态NAT，实现dmz到外网IP地址的转换。
配置ACL，放行R2到ASA的流量。
（这里的放行的流量为dmz转换之后的公网的IP。
）注：R2可以访问dmz。
（这个时候R2和dmz是可以互访的。
）六，查看ASA的NAT配置。
注：nat转换表。
注：ACL信息。
注：nat和global信息。
CiscoASA修订NAT基本配置
C i s c o A S A修订N A T基本配置GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-一、网络拓扑二、实验环境ASA防火墙eth0接口定义为outside区，Security-Level:0，接RouterF0/0；ASA防火墙eth1接口定义为insdie区，Security-Level:100，接Switch的上联口；ASA防火墙Eth2接口定义为DMZ区，Security-Level:60，接Mail Server。
三、实验目的实现inside区域能够访问outside，即Switch能够ping通Router的F0/0（202.100.10.2）；dmz区能够访问outside，即Mail Server能够ping通Router的F0/0（202.100.10.2）；outside能够访问insdie区的Web Server的http端口(80)和dmz区的Mail Server的pop3端口（110）、smtp端口（25）.四、详细配置步骤1、端口配置CiscoASA(config)# interface ethernet 0CiscoASA(config)#nameif ousideCiscoASA(config-if)# security-level 0CiscoASA(config-if)# ip address 202.100.10.1 255.255.255.0CiscoASA(config-if)# no shutCiscoASA(config)# interface ethernet 1CiscoASA(config)#nameif insideCiscoASA(config-if)# security-level 100CiscoASA(config-if)# ip address 192.168.1.1 255.255.255.0CiscoASA(config-if)# no shutCiscoASA(config)# interface ethernet 2CiscoASA(config)#nameif dmzCiscoASA(config-if)# security-level 50CiscoASA(config-if)# ip address 172.16.1.1 255.255.255.0CiscoASA(config-if)# no shut2、路由配置CiscoASA(config)# route outside 0.0.0.0 0.0.0.0 202.100.10.2 1 #默认路由CiscoASA(config)# route inside 10.0.0.0 255.0.0.0 192.168.1.2 1 #外网访问内网服务器的路由3、定义高安全接口区域需要进行地址转换的IP范围CiscoASA(config)# nat (inside) 1 0 0CiscoASA(config)# nat (dmz) 1 0 04、定义低安全接口区域用于高安全接口区域进行IP转换的地址范围CiscoASA(config)# global (outside) 1 interfaceCiscoASA(config)# global (dmz) 1 interface5、定义静态IP映射（也称一对一映射）CiscoASA(config)# static (inside,outside) tcp 202.100.10.1 www 10.1.1.1 www netmask 255.255.255.255#实现从outside区访问inside区10.1.1.1的80端口时，就直接访问10.1.1.1:80 对outside区的映射202.100.10.1:80CiscoASA(config)# static (dmz,outside) tcp 202.100.10.1 pop3 172.16.1.2 pop3 netmask 255.255.255.255#实现从outside区访问dmz区172.16.1.2的110时，就直接访问172.16.1.2:110 对outside区的映射202.100.10.1:110CiscoASA(config)# static (dmz,outside) tcp 202.100.10.1 smtp 172.16.1.2 smtp netmask 255.255.255.255#实现从outside区访问dmz区172.16.1.2的25时，就直接访问172.16.1.2:25 对outside区的映射202.100.10.1:256、定义access-listCiscoASA(config)# access-list 101 extended permit ip any anyCiscoASA(config)# access-list 101 extended permit icmp any anyCiscoASA(config)# access-list 102 extended permit tcp any host 10.1.1.1 eq wwwCiscoASA(config)# access-list 102 extended permit icmp any anyCiscoASA(config)# access-list 103 extended permit tcp any host 172.16.1.2 eq pop3CiscoASA(config)# access-list 103 extended permit tcp any host 172.16.1.2 eq smtp7、在接口上应用access-listCiscoASA(config)# access-group 101 in interface outsideCiscoASA(config)#access-group 102 in interface insideCiscoASA(config)#access-group 103 in interface dmz五、实验总结1、当流量从高权限区域流向低权限区域时1、只要路由配通了，无须配置nat/global，也无须配置access-list，就可以直接telnet低权限区域主机;2、只要路由配通了，同时配置了access-list，无须配置nat/global，就可以直接ping通低权限区域主机；3、只要路由配通了，同时配置了nat/global/access-list，此时telnet/ping 均会执行地址转换2、当流量从低权限区域流向高权限区域时1、即使路由已经配通了，也不能成功访问；2、路由已经配通了，同时必须正确配置了static IP地址映射及access-list，才能成功访问；3、调通路由是基础，同时只跟static/access-list有关，而跟nat/global毫无关系。
