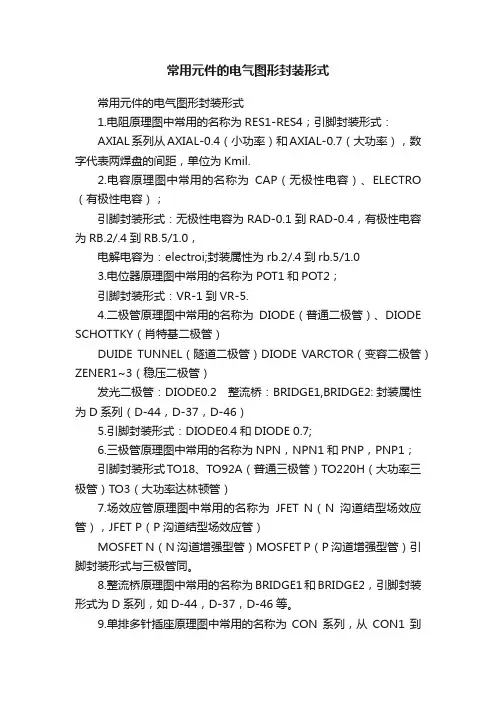

电阻,电容 芯片常见封装

数值标注通常采用直标法，单位为MHz.如图可 从外壳上直读其值为11.0592MHz.
电子元器件
—集成电路（ Integrated Circuit ）
集成电路：是将晶体管、电阻、电容、二极管等电子 组件整合装至一芯片上，由于集成电路的体积极小， 使电子运动的距离大幅缩小，因此速度极快且可靠性 高，集成电路的种类一般是以内含晶体管等电子组件 的数量来分类。 集成电路管脚数有8、10、12、14、16、18、20、24、 28、40、52等多种，它在电路中的符号常用“IC”或 “N”或“U” 来表示。
SOJ：J形引线小外形封装
BGA：球格阵列封装
常用集成电路分类
（数字IC作用：产生、放大和处理各种数字电信号） 数 字 电 路 集 成 电 路 存储器 微处理器 逻辑IC 数模转换电路 如：2716（EPROM ）等 如：89C52、89C51等 如：74LS系列：74LS02、74LS373、 74LS74等；74HC系列如74HC573等； 如：ADC0809、DAC0806等；
电阻的参数标注方法
直标法：是指将数值直接印在电阻器上，让使用者 能一目了然地看出其阻值。
数标法：主要用于小体积的贴片电阻 ，一般用三位 数字表示其电阻值，元件表面通常为黑颜色。
1、对于十个基本标注单位以上的电阻器，前两位数字表示数值的有效 数 字 ， 第 三 位 数 字 表 示 数 值 的 倍 率 。 如 512 表 示 51×100Ω （ 即 5.1KΩ ）； 103则表示10KΩ. 2、对于十个基本标注单位以下的元件，第一位、第三位数字表示数值 的有效数字，第二位用字母“R”表示小数点。如3R9表示其阻值为3.9W。
电阻的参数标注介绍
色标法：用不同颜色的色环表示电阻的阻值及其误差。 四色环标示：第一色环表十位数，第二色环表个位数， 第三色环为应乘位数，与前三环距离较大的第四环表示 误差率。 五色环标志：第一色环表百位数，第二色环表十位数， 第三色环表个位数，第四环表示倍率，与前四环距离较 大的第五环表示误差率。
电容的参数标注介绍
直标法：电容常见的标记方式是直接标记，通常是用表 示数量的字母m（10-3）、m（10-6）、n（10-9）和p（1012）加上数字组合表示。 •容量大的电容其容量值在电容上直接标明，如 4.7 uF/35V;22 uF/25V .
•容量小的电容其容量值在电容上用字母表示或数字表示 字母表示法：1m=1000 uF 1p2=1.2pF 1n=1000pF
电感一般有直标法和色标法; 色环电感其外形与 色环电阻差不多，读数了与色环电阻一样。
电子元器件的识别 —二极管（Diode）
二极管：是由半导体制成，具有单向导电性，即是在正 向电压的作用下，导通电阻很小；而在反向电压作用下 导通电阻极大或无穷大；其方向性尤其重要，常用在整 流、检波、稳压、极性保护中。二极管在电路中的符号 为“VD”或“D”，稳压二极管的符号为“ZD”。 常见种类：整流二极管、检波二极管、稳压二极管、开 关二极管、光电二极管(PD)、发光二极管（LED)、激光 二极管(LD)。 二极管
电子元件常识介绍
Department: QA
主要内容
常见电子元器件类型;
电流和电压单位换算；
主要功能;
元件的识别;
单位及换算; 电路简图;
常见电子元器件类型
电阻，电容，电感，二极管，三极管，
晶振，集成电路IC（Integrated Circuit），
印刷线路板 PCB（Print Circuit Board）等。
电流、电压单位及换算
电流（Current）： 电流基本单位用安培（A）表示； 其它单位：千安（KA），毫安（mA)，微安（uA) 单位换算：1A =10-3KA =103mA=106uA
电压（Voltage）：
电压基本单位用伏特（V）表示； 其它单位：千伏（KV），毫伏（mV)，微伏（uV)； 单位换算：1V= 10-3KV =103mV=106uV
±1 ±2
±0.5 ±0.25 ±0.1
±5 ±10 ±20
色环电阻识别举例
绿黑黑银 棕 阻值：为500×10-2，即为5欧 ，误差 为±1﹪。
绿红黄 金
阻值：为52×104，即为520千欧 ， 误差为±5﹪。
电子元器件 —电容（Capacitor）
电容：是储存电荷的容器，它由两个金属极板中间填充绝 缘介质所组成，它在电路中具有隔断直流电，通过交流电 的作用 ；有极性电容和无极性电容。通常用字母R表示， 电路简图表示如下。 电容的参数：（1）电容量 （2）耐压值 无极性电容:
可用万用表来进行测试辨别。
电子元器件的识别 —晶振（ Crystal Oscillator ）
晶振：即是石英晶体振荡器，由它来产生芯片的工作 频率，它是芯片的“心跳”发生器。晶振在电路中的 符号常用“X”或“G”或“Z” 来表示。
晶振—频率单位及换算
用频率的单位表示； 基本单位用赫兹（Hz）表示； 其它单位：千赫（KHz）、兆赫（MHz） 单位换算：1 Hz ＝10-3 KHz ＝10-6 MHz
电子元器件 —电阻（Resistor）
电阻：在电路中能对电流起阻碍作用并且造成能量消耗的 导体，有固定电阻和可调电阻，固定电阻常用“R”表示， 可调电阻常用“W”表示。 电路简图表示如下： R
W
电阻单位及换算
电阻 基本单位用欧姆（Ω）表示；
倍率单位：千欧（KΩ），兆欧（MΩ）；
换算关系：1 Ω ＝10-3 KΩ ＝10-6 MΩ 1MΩ＝103KΩ＝106Ω 1KΩ＝1000Ω。
（转换IC的作用：完成数字信号与模拟信号之间的转换） 模拟电路 如：LM224、LM324等运放IC。
（模拟IC的作用：产生、放大和处理各种模拟电信号）
—PCB (Printed Circuit Board)
PCB称为”印刷电路板”，它是各类电子产品的基础零件， 若将电路板上已安装上的各类贴片元件和插装元件去掉，布 满细密电路的板子就称之为印刷电路板（英文简称PCB），它 的主要功能是提供板上各项元器件的相互之间的电气连接。
电子元器件 —电容（Capacitor）
极性电容: 电解电容：两脚中长脚为正极脚，短脚 为负极脚，且对应有一条色带，一般都 是把其容量与耐压值直接印在电容器上 的如图。
钽电容：有色标的一边为正极，另一边为负极。
电容单位及换算
电容 基本单位用法拉（F）表示； 其它单位：毫法（mF）、微法（uF）、纳法（nF）、皮 法（pF）； 单位换算：1F=103mF=106uF=109nF=1012pF。
多层板（Multi-Layer Boards）：是由更多单或双面的布 线板压合而成。大部分的主机板都是4到8层的结构，还有 多达近100层的PCB板。
电子元器件 —电路连接器（ Connector ）
连接器：一般由插头和插座组成，其中插头也称自由 端连接器，插座也称固定连接器，将它连接在的电路 间的开路端，通过插头、插座的插合和分离来实现电 路的连接和断开作用。
稳压二极管
电子元器件的识别 —二极管（Diode）
•方向的识别：二极管有标志一端为负极，另一端则为正极。 发光二极管的正负极可从引脚长短来识别， 长脚为正，短脚为负。 •型号常可从外壳印制字中看出。
电子元器件的识别 —三极管（Audion）
பைடு நூலகம்
三极管：由半导体制成，在电路中主要起放大和开关的作用。 有PNP型和NPN型,三极管有三个极分别为b（基极），e （发 射极），c（集电极）。三极管在电路常用“VT”或“Q”或“V” 表示。 不同种类、不同型号、不同功能的晶体管，其引脚排列位置 也不同。
电子元器件 —电路连接器（ Connector ）
接触部份：插孔和插针； 插头座一般有插针式和座孔式。
插针
插孔
~~~~~~~
结束 ~~~~~~~
精度 倍率 第二位数 第一位数 精度 倍率 第三位数 第二位数 第一位数
色环电阻色码标注定义表
颜 色 有效数字 倍率（乘数）
允许偏差（%）
黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无色
0 1 2 3 4 5 6 7 8 9
100 101 102 103 104 105 106 107 108 109 10-1 10-2
PCBA——Print Circuit Assembly称为“印刷电路板组件”
—PCB (Printed Circuit Board)
过孔(Via)：连通各层之间的线路的金属孔。 丝印层（Overlay)：为方便电路的 安装和维修等，在印刷板的上下两 表面印刷上所需要的标志图案和文 字代号等，例如元件标号和标称值、 方向、元件外廓形状和厂家标志、 生产日期等等。 焊盘( Pad)：是PCB上用来与电子 零件管脚相焊接，有金属涂层的 位置。 阻焊膜:是在焊盘以外的各部位涂覆的一层涂料，用于阻止这些部位 上锡，常称“绿油”。
—PCB (Printed Circuit Board)
单面板（Single-Sided Boards）：零件集中在其中一 面，导线则集中在另一面上。
—PCB (Printed Circuit Board)
双面板（Double-Sided Boards）：两面都有导线的电路 板，两面的导线是通过过孔（涂满金属的小洞）进行电气 连接的。
电容的参数标注介绍
数标法： 一般用三位数字来表示容量的大小，单位为pF。前 两位为有效数字，后一位表示位率，即乘以10i，i 是第三位数字。若第三位数字为9，则乘以10-1。
例如： 107代表10×107pF＝100 ×106pF ＝100mF； 479代表47×10-1pF＝4.7pF。
电子元器件 —电感（ Inductor ）
U
—集成电路（ Integrated Circuit ）
