全绝缘铜管管型母线电缆
铜管屏蔽绝缘母线的特点和应用
铜管屏蔽绝缘母线的特点和应用2007年第6期硫磷设计与粉体工程SP&BMHRELATEDENGINEERING?35?铜管屏蔽绝缘母线的特点和应用陈永武(中国石化集团南京化学工业有限公司工程建设处,江苏南京210048)摘要:在大型变配电设施中,铜管屏蔽绝缘母线已逐步取代矩形截面母线作为主变二次侧与配电设施之间的联接导体.介绍了铜管屏蔽绝缘母线及其主要部件的结构,阐述了铜管屏蔽绝缘母线的电气性能和特点及其电气考核标准,并以铜管屏蔽绝缘母线在本企业应用的实例,指出在安装,运行中应当注意的一些问题.关键词:大电流;铜管屏蔽绝缘母线;螺锥型中间连接器;电气性能;特点;应用中图分类号:TM245文献标识码:B文章编号:1009—1904(2007)06—0035一o41概述随着我国经济的飞速发展,220kV或110kV电压等级的大型变配电设施不断建成,这些大型变配电设施不仅受电电压高,而且主变压器容量大,很多都达到75～100MV A甚至更大.主变容量的加大导致主变35kV侧或10kV侧的额定电流大大增加,以75MV A容量的主变为例,10kV侧额定电流为4330A,若二次侧电压等级为6kV,则电流达到7217A.主变二次侧出线与配电设施之间的联接,国内传统的做法均采用矩形截面裸母线作为联接导体.随着主变容量和二次侧电流的增大,矩形截面母线4,该机的腔体容渣率比原液硫过滤机增大了30%.t3应用WYB—YL—TY型卧式叶片液硫过滤机较我公司原液硫过滤机的过滤性能更高,过滤后精硫中的灰分含量能确保单级过滤在15g左右,可保证转化器工作数年不须筛催化剂,火管锅炉长期不会出现明显的堵塞现象.如采用两级过滤,过滤精度能达到5g左右,能保证整个硫磺制酸液硫净化系统5年长期可靠运行.熔硫过程中游离酸的中和建议采用消石灰加入法中和游离酸.其效果是:其一,能有效吸附液硫中的烃类物质;其二,可中和液在技术和结构上已很难满足大电流对母线截面和短路电动力的要求.大电流引起集肤效应增大,造成载流能力下降,电流分布不均匀,并由此引起附加损耗增大.而且联接主变二次侧的矩形截面母线大部分裸露在室外布置,采用支柱绝缘子绝缘,受环境因素影响很大.尤其在化工生产企业,导电粉尘,潮湿, 腐蚀性酸,碱汽雾弥漫的污秽环境中,极易引起支柱绝缘子爬电闪络,不仅对支柱绝缘子停电清洗维护的工作量大,而且稍有疏忽极易造成支柱绝缘子击穿,引起母线短路.严重时还会使变压器绕组遭受损伤,影响变电站安全运行及供电的稳定可靠性.上世纪90年代,国外许多大型变配电设施已采用铜管屏蔽绝缘母线,取代矩形截面母线作为主变硫中的游离酸并吸收水分,所产生的CaSO由大容量的过滤机容腔将其暂存,并定期排放.由于WYB—YL—TY型卧式叶片液硫过滤机的独特结构,使滤渣含硫率由原先的60%左右降到30%左右,提高了总的硫磺利用率;自动化程度的提高使过滤机操作的用工率降低了30%.该新型的液硫过滤机目前在云南,贵州,江苏等800kt/a,1000kt/a大型硫磺制酸装置的液硫净化系统上长期运行,充分体现了稳定,可靠的特点,取得了很好的经济效益和社会效益.作者简介:牟富君(1963一),男,江苏宜兴人,工程师,总经理,长期从事密闭型过滤机的设计,制造,技术开发和推广应用工作. (收稿日期:2007—09—20)?36?硫磷设计与粉体工程SP&BMHRELATEDENGINEERING2007年第6期二次侧与配电设施之间的联接导体.铜管屏蔽绝缘母线以空心铜管作为电流的导体,外壳以高品质的绝缘材料构造屏蔽绝缘层.其导体形状及屏蔽绝缘性能,使铜管屏蔽绝缘母线具有集肤效应低,载流量大,功率损失小;散热条件好,温升低,电气绝缘性能好;动,热稳定性高,运行安全可靠等优点.并且不受恶劣运行环境的影响,安装方便,维护工作量小.本世纪以来,国内新建的一些大型变配电设施中,也已逐步采用了铜管屏蔽绝缘母线技术.2铜管屏蔽绝缘母线及主要联接部件结构2.1铜管屏蔽绝缘母线的结构铜管屏蔽绝缘母线的结构与电力电缆相似,故又称为"管状电缆".它由铜管导体,屏蔽绝缘层,电容均压层,接地屏蔽层和外绝缘护套等组成(见图1).铜管导体为铜管屏蔽绝缘母线的导电部分, 是采用高纯度电解铜拉制的铜管.主绝缘材料采用聚四氟乙烯.均压层由半导体层和一层主绝缘层复合而成.接地屏蔽层采用编织铜网.外层绝缘采用聚烯烃高聚物绝缘护套.主绝缘层按地屏蔽层外层护套图1铜管屏蔽绝缘母线结构示意铜管屏蔽绝缘母线由厂商现场测量尺寸,铜管导体在工厂按尺寸由专用机械分段弯制成形,并做精细处理后,再用专用包裹机械进行绝缘缠包,以及其余各层的缠包(包括铜管转弯处).分段制成的成品经相应的电气试验合格后,现场组对安装. 2.2主要联接部件的结构铜管屏蔽绝缘母线的联接部件主要包括中间联接部件和终端连接器.1,中间联接部件中间联接部件用以在现场联接各段铜管屏蔽绝缘母线,相当于单芯电缆的中间接头.中间联接部件包括中间连接器,绝缘热缩套管和绝缘屏蔽筒. 中间连接器用来联接两段铜管导体,是联接部件的载流部分,因为铜管屏蔽绝缘母线承载的都是大电流,因此中间连接器与两端铜管联接的紧密,牢固程度尤为重要.国内铜管屏蔽绝缘母线的生产厂商大多采用螺锥型中间连接器(其结构如图2),这种联接方式最为可靠.筒体是螺锥型中间连接器的主要载流体和切力的主要承载体.锥套在螺母作用下使铜管导体与简体紧密接触,以满足导体载流接触面积,并确保导体与中间连接器的紧密接触,增加铜管导体承载力,增加跨距.图2螺锥型中间连接器结构示意绝缘热缩套管将中间连接器以及两端的铜管导体的裸露部分热缩包裹,作为辅助绝缘.绝缘屏蔽筒是中间连接器的主绝缘部件.其结构如图3.由图3可见,波纹管对铜管屏蔽绝缘母线的外表保护层进行保护.屏蔽简体为主绝缘屏蔽层.法兰为衔接铝压圈和波纹管,起到过渡作用.平垫圈可保证铝压圈与法兰紧密衔接以保证密封性.铝压圈对屏蔽筒的密封圈形成均匀挤压力.密封圈使屏蔽筒内侧和外界形成隔离.图3中间连接部件结构示意2,终端连接器终端连接器一端联接绝缘母线的铜管导体,另一端用以联接主变二次侧出线端子或配电设备.与铜管屏蔽绝缘母线联接端的结构与螺锥型中2007年第6期陈永武.铜管屏蔽绝缘母线的特点和应用?37? 间连接器单端相似,亦采用了锥套压紧结构.与主变或配电设备联接的一端,则做成联接铜板,接上软联接过渡后,与主变二次侧出线端子或配电设备联接.见图4.,777,lI\\\\N\\\\\N\\\\\\\\\,I(I/A,,,\\\\,\N\,\,\,,,,^\～\图4螺锥型终端连接器结构示意3铜管屏蔽绝缘母线的电气性能和特点1,截面积和表面积大,载流量大铜管屏蔽绝缘母线主导体通常均采用铜管,截面积和表面积大,导体表面电流密度分布均匀.例如:4,60mm×10mm铜管导体截面积1570mm,载流量3150A,电流密度2.01A/mm;4,1oomm×10 mm铜管导体截面积2826mm,载流量5000A,电流密度1.77A/mm.由此可见,圆环形截面导体特别适合大电流的回路.2,集肤效应低,功率损失小圆环形截面铜管的集肤效应低,交流阻抗小,因而母线的功率损失小.若采用多片矩形截面导体, 随着片数的增加,集肤效应系数不断加大,单位截面的有效载流量下降;片与片之间电流分布不均匀,附加损耗加大,散热条件差,严重影响变配电质量. 3,散热条件好,温升低由于铜管内部中空,且端部有散热孔,通过导体内径风道能自然形成空气对流,散热条件好.因此在相同的外部环境和工作电流下,温升要比其他形状的导体低.4,电气性能好铜管屏蔽绝缘母线采用屏蔽绝缘方式,相间完全隔离,外壳接地电位为零,具有电场分布均匀,绝缘表面无局部放电,外壳可传导泄漏电流和充电电流等优点.5,绝缘材料耐热,耐老化,绝缘性能高铜管屏蔽绝缘母线主绝缘材料采用聚四氟乙烯,可在一50～250oC中工作,有优良的电气绝缘性能和化学稳定性,介质损耗小,阻燃,耐老化性能好, 理论上使用寿命不少于25年.6,动稳定性高,安全性能好由于铜管屏蔽绝缘母线采用屏蔽绝缘方式,外壳全部可靠接地,电位为零,相间电动力作用较小, 具有较高的动稳定性.外屏蔽绝缘层完全满足人体可安全触摸的要求,可有效防止人身触电事故.同时可防止与外物接触所引起的接地和相间短路故障,使运行具有高度的可靠性.相比之下,矩形截面母线的外表面完全暴露在环境中,极易受人,动物(如老鼠等)以及其他物体不慎接触而发生人身事故和接地,短路故障,不利于安全运行.7,不受恶劣环境的影响,维护工作量小铜管屏蔽绝缘母线的绝缘性能及绝缘材料的耐腐蚀性能优异,尤其适用于化工生产企业中较为恶劣的环境,可以使事故的概率和维护工作量大大降低.且母线架构简明,布置清晰,安装方便.4铜管屏蔽绝缘母线在本企业的应用中国石化集团南京化学工业有限公司是国内大型化工生产企业.2005年,中国石化集团对南京化学工业有限公司与南京化工厂的资源和产品结构实施优化重组,原南京化工厂由南京近郊向位于江北的南京化学工业有限公司本部搬迁.一批新的生产装置相继开工建设,用电负荷急剧上升,原供电总容量为63MV A的南化磷肥区总降压站已不能满足新的用电需求.为此,结合中国石化集团对原总降压站进行电气隐患治理的要求,易地新建一座总供电能力为150MV A的110kV总降压站.新建的磷肥区总降设置2台110kV/37.5kV/6.3kV,75MV A主变.主变6kV侧容量配置是总容量的60%,为45MV A,额定电流4330A.主变6kV侧出线与6kV配电设备之间,在如此大的电流下,若采用传统的矩形截面裸母线联接方式,每相至少需要3片125mmx10mm的矩形截面铜母排(理论上允许载流5000A).这种联接设置方式的现场布置非常困难,加上本企业从事化工生产,降压站现场运行环境较差,导电粉尘,潮湿,腐蚀性的酸,碱汽雾对矩形截面母排支柱绝缘子的绝缘性能影响很大.根据以往的运行维护经验,每年至少要安排一至两次停电,将支柱绝缘子拆下清洗或更换.维护稍不及时即有可能造成支柱绝缘子闪络,击穿的故障.从简化现场布置和保证变配电设施长期安全,稳定运行的目标出发,在电力设计部门的推荐下,我?38?硫磷设计与粉体工程SP&BMHRELATEDENGINEERING2007年第6期们经过多方考察,慎重论证,选择了额定电压7.2kV,额定电流为5000A和3150A的铜管屏蔽绝缘母线,分别作为主变6kV侧出线与6kV分裂电抗器,以及分裂电抗器与6kV高压开关柜之间的联接.额定载流量5000A选用q5100mm×10mm铜管导体,截面积2826mm,电流密度1.77A/mm;额定载流量3150A选用0mm×10mm铜管导体,截面积1570mm,电流密度2.01A/mm.主要电气技术参数如下:额定电压7.2kV额定电流5000A,3000A额定热稳定电流(4s)31.5kA额定动稳定电流80kA雷电冲击耐压(1.2/50Ixs)75kV对地1min工频耐压42kV局部放电量(15kV)<10PC联接中间接头的局部放电量(15kV)<10PC使用寿命I>20年上述铜管屏蔽绝缘母线由厂商现场测量尺寸,铜管导体在工厂分段制造完成,经出厂电气试验合格后,于20o6年8月运至现场进行安装.现场安装完成后,由厂商对整组铜管屏蔽绝缘母线分相进行相应的电气交接试验.新建的总降压站于今年4月正式受电投运,上述铜管屏蔽绝缘母线运行状况良好,显示了铜管屏蔽绝缘母线的各项优点,达到了预期的目标.5应用体会尽管铜管屏蔽绝缘母线具有上述很多优点,但它在国内变配电设施中推广使用的时间还不长,而且目前尚无统一的行业标准.国内铜管屏蔽绝缘母线的生产厂家大多属刚刚起步,个别生产厂家对铜管屏蔽绝缘母线的技术掌握不精,加工设备简陋,制作工艺粗糙,试验手段不完备,这些都会对铜管屏蔽绝缘母线的质量产生很大的影响.对此,结合本人在实际应用中体会,提供下述肤浅意见供参考.1,在铜管屏蔽绝缘母线厂商的选择上,一定要选择用材精良,工艺装备优良,制作工艺精湛,试验手段完备,通过权威试验检测部门完成产品定型试验,守信誉的厂家.2,各厂家生产的铜管屏蔽绝缘母线的一些重要部件结构和施工工艺不尽一样.例如中间连接器和绝缘屏蔽筒,是承载大电流和关系中间联接部位绝缘屏蔽性能的关键部件.这些部件都只能在现场施工安装,部件本身的品质和现场施工工艺的掌握对施工质量的影响很大.尤其是在湿度较大的气候条件下,若绝缘屏蔽筒的内部干燥处理不到位,或与外部密封不好,往往会影响其整体绝缘性能下降.我公司新建的总降压站铜管屏蔽绝缘母线在施工中, 就曾出现过上述质量问题,并进行了返工处理.因此,应当严格督促厂商根据现场施工的特点,提高这些部件的品质,规范并严格执行现场施工工艺.3,由于铜管屏蔽绝缘母线在国内推广使用的时间还不长,国家和电力行业尚无成文的考核试验项目和试验标准.目前产品定型试验,各试验检测部门基本上都参照同等电压等级电气设备的试验项目和标准.试验项目一般包括:1min工频耐压试验;局部放电试验;恒压负荷循环试验;冲击耐压试验;4 h工频耐压试验;温升试验;动稳定试验;热稳定试验等.工厂内完成的铜管屏蔽绝缘母线和重要部件,出厂前都应当进行严格的出厂试验.出厂试验应进行绝缘电阻检测,并按同等电压等级电气设备的试验标准进行工频耐压试验.必要时建设方要派人监督.铜管屏蔽绝缘母线在现场安装,组对,联接完成后,应对整组铜管屏蔽绝缘母线分相进行电气交接试验.交接试验应进行绝缘电阻检测,并按同等电压等级电气设备的标准进行工频耐压试验.运行中的铜管屏蔽绝缘母线,笔者认为有必要参照同等电压等级电气设备的预防性试验周期和标准,进行工频耐压试验.6结束语铜管屏蔽绝缘母线在国内属于一项新的应用技术,有很大的发展空间.相信通过制造商和电气工作者在应用过程中的不断摸索,一定能进一步改进和提高其品质和性能,为变配电设施的安全,稳定运行发挥积极的作用.作者简介:陈永武(1952一),男,江苏南京人,电气工程师,长期从事企业电气技术和电气管理工作.(收稿日期:2007—08—28)。
全绝缘铜管管型母线电缆
全绝缘铜管管型母线电缆母线：是指主变与开控柜之间的第一段距离的链接的导体称之为母线。
母线主要分为两种：第一种是铜排母线，第二种是铝排母线。
随着社会的进步需求，铜排母线及铝排母线无法满足社会需求，存在很多不利弊端，如：散热性能差，机械强度低，载流量低，肌肤效应大等等。
综合上叙，新一代替代铜排、铝排母线产品诞生--管型母线。
管型母线在电力行业里听来不曾陌生，管型母线从西方国家-德国引进而来，当然技术参数是在借助中国国情的基础上有所改良，等同于量身定做。
在全国市场大大小小的生产厂家有二三十家。
做到很专业，很成熟的代表厂家主要以兴和，日昭，美驰，武汉九子，南网，其中武汉九子电气有限公司从诞生至今，一直致力于电力行业，专业研发、生产、销售及工程安装服务于一体的综合型高科技企业。
从最初的吃大锅饭国营企业到绩效私有制。
武汉九子电气有限公司拥有众多高科技人才，与武汉科技大学、华中科技大学、中国地质大学、武汉电力设计院等高企，院校强强联手，研发出新一代母线航母级产品：管型母线电缆。
九子管型母线电缆以自己独特的特点，应用于市政工程，得到政府部门的一直好评。
武汉九子电气有限公司研发的产品涉及电压等级为：0.4KV-220KV、1000A-12000A 各系列高压屏蔽绝缘智能环保管型母线电缆及高压架空智能环保管型母线电缆。
1、全绝缘屏蔽管型母线电缆2、半绝缘屏蔽管型母线电缆3、全绝缘铜管管型母线电缆4、半绝缘铝管管型母线电缆5、全封闭绝缘管型母线电缆6、高压架空管型母线电缆九子管型母线电缆低特点具有：1、安全系数高2、载流量大3、维护方便4、占地面积小5、散热能力强6、肌肤效应低7、功率损耗小8、允许应力大9、机械强度高10、电气绝缘性能强11、架构简单12、可靠性高13、防震强度高等，用途九子全绝缘铜管型母线电缆系列主要应用于各电力公司、发电行业、冶金行业、石油行业、化工行业、能源行业等配电输电工程。
安装方式A 、支柱架空B 、电缆夹层C 、电缆沟D 、高压室 等九子 全绝缘铜管型母线电缆NGQJT-35/1000A-4000A 系列为例列举一组数据NGQJT-35/1000A-4000A 主要技术参数NGQJT-35/1000A-4000A 选型示例1 额定电压 35KV 11 安装地点 户内\户外2 最高运行电压 40.5KV 12 海拔高度 1000m3 额定频率 50HZ 13 环境温度 -30℃~+45℃4 额定电流1000A-4000A14 最大日温差 30℃ 5 额定热稳定电流（4S ） 50KA 15 日照强度 0.1w\cm ² 6 额定动稳定电流（峰值） 125KA 16 最大风速 35m\s 7额定绝缘水平：雷电冲击耐压（1.2/50us,,峰值） 对地1minm 工频耐受电压185kV 95KV17 最大相对湿度 95% 18 最大覆冰厚度 10mm 8 介质损耗因数 在电压为1.05ur/√3时，产品tan δ≤0.007， 在1.05um/√3之间，产品 tan δ≤0.001. 19 地震强度 VII 级 20 污秽等级 IV 级 9局部放电水平产品在1.05um/ √3电压下的视在放电量不大于7pc.21爬电比距4.7cm\KV全绝缘铜管型母线电缆 NGQJT-35/1000A-4000A序号 符号表示注释备注1 N 武汉九子电气有限公司从1000A —4000A 任意选择需要的额定运行电压等级2 G 管型电缆3 Q 全绝缘技术4 J 绝缘母线电缆5 T 主导体—铜管6 35 额定运行电压等级7 1000A 载流量的区间起始值8 4000A载流量的区间终止值。
全绝缘铜管母线载流量计算公式
全绝缘铜管母线载流量计算公式
全绝缘铜管母线的载流量计算公式可以通过以下步骤来推导和计算。
首先，载流量的计算需要考虑母线的截面积、电流密度以及导体的材料特性等因素。
1. 母线截面积计算，母线截面积的计算可以通过横截面积的形状来确定。
如果是矩形截面，则可以使用宽度和厚度来计算，公式为截面积 = 宽度 x 厚度。
如果是圆形截面，则可以使用半径来计算，公式为截面积= π x 半径的平方。
2. 电流密度计算，电流密度是指单位截面积上通过的电流量，通常用A/mm^2或A/cm^2来表示。
电流密度的选择需要考虑导体的材料特性、温升限制等因素。
一般来说，电流密度不宜过大，以免导致过热损坏。
3. 导体材料特性，全绝缘铜管母线的导体材料为铜，需要考虑铜的电阻率和温度系数。
铜的电阻率随温度的升高而增加，因此在计算载流量时需要考虑导体温升对电阻的影响。
综合考虑以上因素，全绝缘铜管母线的载流量计算公式可以表
示为：
载流量 = 母线截面积 x 电流密度。
在实际应用中，还需要考虑安全系数、环境温度、通风情况等因素对载流量的影响，以确保母线的安全可靠运行。
另外，在工程实践中，也可以根据具体情况进行载流量的精确计算，以满足工程要求和安全标准。
绝缘铜管母线
绝缘铜管母线第一篇：绝缘铜管母线交联屏蔽绝缘铜管母线1、概述随着国民经济的快速、稳步增长，城市建设的飞速发展，企业、居民用电量呈直线上升，由此导致变电站主变容量的不断加大，变压器低压出线侧的额定电流也随之增加，电力部门越来越需要一种载流量大、安全系数高的导电产品来代替原有的矩形母线。
在此前提下，本公司技术人员和一些著名的电缆制造专家于2003年参照交联电缆的绝缘结构创新出一种新型导电产品——交联屏蔽绝缘铜管母线。
该产品已在实际工程中广泛应用，获得了良好的效果，为变电站的安全运行、提高供电的可靠性、降低能源损耗起到了积极的作用。
2、交联屏蔽绝缘铜管母线与常规矩形母线相比较具有如下优点：a)集肤效应低、单位截面载流量大交联屏蔽绝缘铜管母线采用铜管为主导体，铜管外表为圆形表面，电荷分布均匀，不象矩形母线有棱角，表面电荷容易聚集在棱角处，引起母线局部发热，造成能源的浪费。
另外，铜管为空心导体，集肤效应低，单位截面载流量大于常规矩形母线。
例如：铜管导体为Ф100×5，截面积是1491.5mm2，载流量可达到3150A，电流密度为2.11A/ mm2，温升≤45K；而矩形母线载流3150A，需选用2片120×10的铜排，电流密度为1.31 A/ mm2，温升却在70K左右。
b)散热条件好大凡导电产品，最忌发热。
交联屏蔽绝缘铜管母线因选用铜管作为主导材料，中部为空心，热空气在导体内部能形成空气对流，散热条件好，而常规矩形母线及电缆是无法达到这一效果的。
C）、允许应力大、跨距大、机械强度高我们从《导电材料电工手册》可得知，铜管的应力为294MPa，抗拉强度为320MPa，足足是矩形铜排母线的4倍，从而使得交联屏蔽绝缘铜管母线可承受的短路电动力远远大于矩形母线。
铜管母线跨距最大能达到9米，如果采用双钢架结构支撑，其跨距最大能达到14米，可直接进入高压室与开关柜或电抗器连接，减少了常规母线所需的支柱绝缘子、母线金具及土建工程。

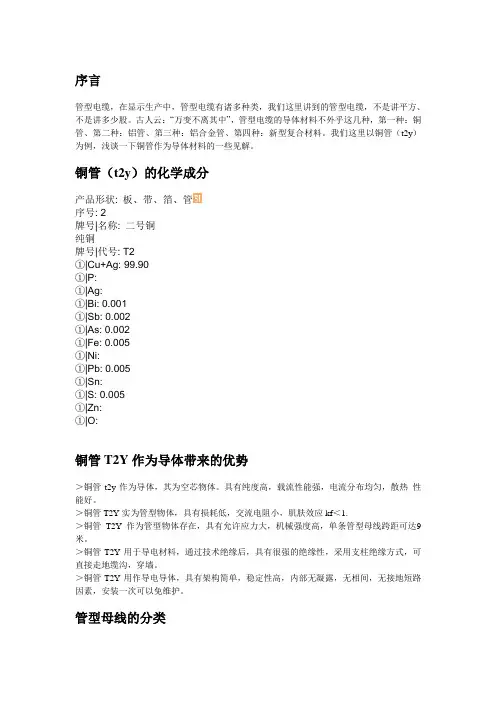

铜T2Y作为管型母线导体带来的优势
序言管型电缆，在显示生产中，管型电缆有诸多种类，我们这里讲到的管型电缆，不是讲平方、不是讲多少股。
古人云：“万变不离其中”，管型电缆的导体材料不外乎这几种，第一种：铜管、第二种：铝管、第三种：铝合金管、第四种：新型复合材料。
我们这里以铜管（t2y）为例，浅谈一下铜管作为导体材料的一些见解。
铜管（t2y）的化学成分产品形状: 板、带、箔、管序号: 2牌号|名称: 二号铜纯铜牌号|代号: T2①|Cu+Ag: 99.90①|P:①|Ag:①|Bi: 0.001①|Sb: 0.002①|As: 0.002①|Fe: 0.005①|Ni:①|Pb: 0.005①|Sn:①|S: 0.005①|Zn:①|O:铜管T2Y作为导体带来的优势＞铜管t2y作为导体，其为空芯物体。
具有纯度高，载流性能强，电流分布均匀，散热性能好。
＞铜管T2Y实为管型物体，具有损耗低，交流电阻小，肌肤效应kf＜1.＞铜管T2Y作为管型物体存在，具有允许应力大，机械强度高，单条管型母线跨距可达9米。
＞铜管T2Y用于导电材料，通过技术绝缘后，具有很强的绝缘性，采用支柱绝缘方式，可直接走地缆沟，穿墙。
＞铜管T2Y用作导电导体，具有架构简单，稳定性高，内部无凝露，无相间，无接地短路因素，安装一次可以免维护。
管型母线的分类管型母线的分类，主要从导体材料，绝缘需求，电压等级，安装方式，四个方面来进行分类，＞根据导体材料的不同，主要分为：铜管型母线，铝管型母线。
＞根据绝缘需求的不同，主要分为：全绝缘管型母线，半绝缘管型母线。
＞根据电压等级的不同，主要分为：0.4KV, 10KV ,35KV.＞根据安装方式的不同，主要分为：架空，穿墙，地缆沟。

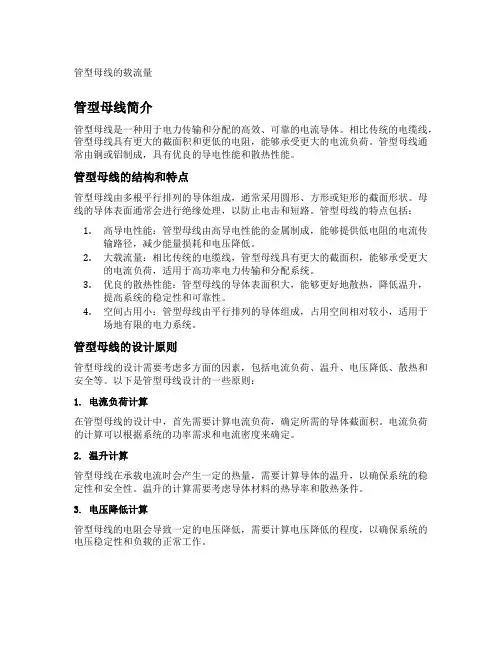

管型母线的载流量
管型母线的载流量管型母线简介管型母线是一种用于电力传输和分配的高效、可靠的电流导体。
相比传统的电缆线，管型母线具有更大的截面积和更低的电阻，能够承受更大的电流负荷。
管型母线通常由铜或铝制成，具有优良的导电性能和散热性能。
管型母线的结构和特点管型母线由多根平行排列的导体组成，通常采用圆形、方形或矩形的截面形状。
母线的导体表面通常会进行绝缘处理，以防止电击和短路。
管型母线的特点包括：1.高导电性能：管型母线由高导电性能的金属制成，能够提供低电阻的电流传输路径，减少能量损耗和电压降低。
2.大载流量：相比传统的电缆线，管型母线具有更大的截面积，能够承受更大的电流负荷，适用于高功率电力传输和分配系统。
3.优良的散热性能：管型母线的导体表面积大，能够更好地散热，降低温升，提高系统的稳定性和可靠性。
4.空间占用小：管型母线由平行排列的导体组成，占用空间相对较小，适用于场地有限的电力系统。
管型母线的设计原则管型母线的设计需要考虑多方面的因素，包括电流负荷、温升、电压降低、散热和安全等。
以下是管型母线设计的一些原则：1. 电流负荷计算在管型母线的设计中，首先需要计算电流负荷，确定所需的导体截面积。
电流负荷的计算可以根据系统的功率需求和电流密度来确定。
2. 温升计算管型母线在承载电流时会产生一定的热量，需要计算导体的温升，以确保系统的稳定性和安全性。
温升的计算需要考虑导体材料的热导率和散热条件。
3. 电压降低计算管型母线的电阻会导致一定的电压降低，需要计算电压降低的程度，以确保系统的电压稳定性和负载的正常工作。
4. 散热设计管型母线的散热设计是确保系统正常运行的重要因素。
散热设计需要考虑导体的表面积、散热介质和散热方式等因素，以保持导体的温度在安全范围内。
管型母线的载流量计算方法管型母线的载流量取决于导体的截面积和导体材料的导电性能。
常用的计算方法有以下几种：1. 等效直径法等效直径法是一种常用的计算管型母线载流量的方法。
全绝缘管型母线安装施工工法(2)
全绝缘管型母线安装施工工法全绝缘管型母线安装施工工法一、前言全绝缘管型母线是一种新型的输电装置，采用全绝缘设计，能够有效提高电力系统的安全性和可靠性。
本文将介绍全绝缘管型母线的安装施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。
二、工法特点全绝缘管型母线安装施工工法具有以下特点：1. 高度安全：全绝缘设计能够有效隔离电流，减少电弧闪络和安全事故的发生。
2. 节省空间：全绝缘管型母线可以实现紧凑布局，节省占地空间。
3. 便于维护：采用模块化设计，对母线系统的检修和维护十分便利。
4. 良好的电气性能：全绝缘设计能够提供较低的电感和电阻，减小电力损耗和电容负荷。
三、适应范围全绝缘管型母线适用于各种规模的电力系统，特别适用于要求电力系统安全性和可靠性较高的场所，如工矿企业、电力变电所等。
四、工艺原理全绝缘管型母线安装施工工法的原理是通过采取合适的技术措施，将管型母线系统安装于电力系统中，实现电力的传输和分配。
具体分析和解释如下：1. 施工工法与实际工程联系：通过合理的施工工艺和技术措施，将全绝缘管型母线系统与实际工程相结合，确保施工过程顺利进行。
2.采取的技术措施：包括母线系统的设计、制造、运输、安装和调试等环节，其中设计和制造需要根据具体工程要求进行，并保证制造质量和运输安全；而安装和调试需要遵循相关标准和规范，确保质量和性能达到设计要求。
五、施工工艺全绝缘管型母线的安装施工工艺主要分为以下几个阶段：1. 基础施工：确保基础的平整度和牢固度，采取合适的材料和工艺完成基础施工工作。
2. 管道安装：将全绝缘管型母线管道按照设计要求进行布置，并进行固定。
3.母线安装：将母线按照设计要求安装于管道内，并进行连接和固定。
4. 绝缘套管安装：将绝缘套管按照设计安装于母线上，确保绝缘效果良好。
5. 接地装置安装：根据要求安装接地装置，确保电气安全。
唐山全绝缘管型母线标准
唐山全绝缘管型母线标准
唐山全绝缘管型母线标准可以参考以下内容：
全绝缘管型母线是一种高可靠、大容量的输电方案，具有体积小、结构紧凑、传输容量大、电流密度高、可靠性高、使用寿命长等优点。
全绝缘管型母线标准包括以下部分：
１．额定电压：全绝缘管型母线的额定电压应符合相关规定，如交流三相系统额定电压应为110kV或220kV。
２．绝缘材料：全绝缘管型母线的绝缘材料应符合相关规定，如采用硅橡胶、聚四氟乙烯等材料。
３．导体材料：全绝缘管型母线的导体材料应符合相关规定，如采用铜、铝等材料。
４．截面面积：全绝缘管型母线的截面面积应符合相关规定，如根据输电容量和电流密度进行选择。
５．结构形式：全绝缘管型母线的结构形式应符合相关规定，如采用单芯、三芯等结构形式。
６．安装方式：全绝缘管型母线的安装方式应符合相关规定，如采用垂直、水平等安装方式。
７．其他要求：全绝缘管型母线还应符合其他相关规定，如耐压试验、热稳定试验等要求。
需要注意的是，不同厂家和不同品牌的全绝缘管型母线可能会有一些差异，因此具体的标准可能会有所不同。
在实际使用中，建议根据具体情况选择合适的全绝缘管型母线并进行相关检测
和试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

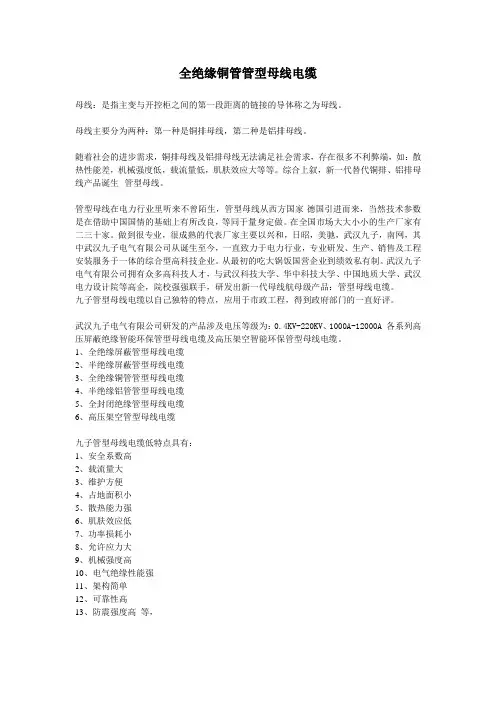

全绝缘铜管管型母线电缆
母线：是指主变与开控柜之间的第一段距离的链接的导体称之为母线。
母线主要分为两种：第一种是铜排母线，第二种是铝排母线。
随着社会的进步需求，铜排母线及铝排母线无法满足社会需求，存在很多不利弊端，如：散热性能差，机械强度低，载流量低，肌肤效应大等等。
综合上叙，新一代替代铜排、铝排母线产品诞生--管型母线。
管型母线在电力行业里听来不曾陌生，管型母线从西方国家-德国引进而来，当然技术参数是在借助中国国情的基础上有所改良，等同于量身定做。
在全国市场大大小小的生产厂家有二三十家。
做到很专业，很成熟的代表厂家主要以兴和，日昭，美驰，武汉九子，南网，其中武汉九子电气有限公司从诞生至今，一直致力于电力行业，专业研发、生产、销售及工程安装服务于一体的综合型高科技企业。
从最初的吃大锅饭国营企业到绩效私有制。
武汉九子电气有限公司拥有众多高科技人才，与武汉科技大学、华中科技大学、中国地质大学、武汉电力设计院等高企，院校强强联手，研发出新一代母线航母级产品：管型母线电缆。
九子管型母线电缆以自己独特的特点，应用于市政工程，得到政府部门的一直好评。
武汉九子电气有限公司研发的产品涉及电压等级为：0.4KV-220KV、1000A-12000A 各系列高压屏蔽绝缘智能环保管型母线电缆及高压架空智能环保管型母线电缆。
1、全绝缘屏蔽管型母线电缆
2、半绝缘屏蔽管型母线电缆
3、全绝缘铜管管型母线电缆
4、半绝缘铝管管型母线电缆
5、全封闭绝缘管型母线电缆
6、高压架空管型母线电缆
九子管型母线电缆低特点具有：
1、安全系数高
2、载流量大
3、维护方便
4、占地面积小
5、散热能力强
6、肌肤效应低
7、功率损耗小
8、允许应力大
9、机械强度高
10、电气绝缘性能强
11、架构简单
12、可靠性高
13、防震强度高等，
用途
九子全绝缘铜管型母线电缆系列主要应用于各电力公司、发电行业、冶金行业、石油行业、化工行业、能源行业等配电输电工程。
安装方式
A 、支柱架空
B 、电缆夹层
C 、电缆沟
D 、高压室 等
九子 全绝缘铜管型母线电缆NGQJT-35/1000A-4000A 系列为例列举一组数据
NGQJT-35/1000A-4000A 主要技术参数
NGQJT-35/1000A-4000A 选型示例
1 额定电压 35KV 11 安装地点 户内\户外
2 最高运行电压 40.5KV 12 海拔高度 1000m
3 额定频率 50HZ 13 环境温度 -30℃~+45℃
4 额定电流
1000A-4000A
14 最大日温差 30℃ 5 额定热稳定电流（4S ） 50KA 15 日照强度 0.1w\cm ² 6 额定动稳定电流（峰值） 125KA 16 最大风速 35m\s 7
额定绝缘水平：
雷电冲击耐压（1.2/50us,,峰值） 对地1minm 工频耐受电压
185kV 95KV
17 最大相对湿度 95% 18 最大覆冰厚度 10mm 8 介质损耗因数 在电压为1.05ur/√3时，产品tan δ≤0.007， 在1.05um/√3之间，产品 tan δ≤0.001. 19 地震强度 VII 级 20 污秽等级 IV 级 9
局部放电水平
产品在1.05um/ √3电压下的视在放电量不大于7pc.
21
爬电比距
4.7cm\KV
全绝缘铜管型母线电缆 NGQJT-35/1000A-4000A
序号 符号表示
注释
备注
1 N 武汉九子电气有限公司
从1000A —4000A 任意选择需要的额定运行电压
等级
2 G 管型电缆
3 Q 全绝缘技术
4 J 绝缘母线电缆
5 T 主导体—铜管
6 35 额定运行电压等级
7 1000A 载流量的区间起始值
8 4000A
载流量的区间终止值。
