LKJ2000一般故障处理
六、现象：机车工况显示不正确
1、分析：机车工况条件的各路110V 信号，都 是通过过滤板处理后送入数字量输入/出插件 ，进行滤波、隔离、整形后送上总线的。出 现这种现象多为连线出问题或数字量输入/出 插件出故障导致。 2、应急处理方法： ① 检查机车工况连线 ② 更换数字量输入/输出插件
16
5 使用维修工具查找故障
在使用万用表测量电压和使用示波器观察波形时应特别小心， 不要造成线间短路而损坏器件。不可对不同地（相互绝缘）的 两点之间进行测量，否则会得到错误的结果。 注：对于装有备用电池供电的电路，在使用万用表电阻档进行 检查时，先应断开备用电池供电电源，以免造成误判断。 如果已经判断出焊接的元器件损坏，应使用吸锡设备，然后拆 下坏的元器件，装上好的元器件。 注：使用电烙铁时，电烙铁外壳必须接地。或者使用气烙铁， 以免由于感应电压造成集成块的损坏。
LKJ2000监控装置日常维护 及故障处理
哈密电务段车载设备车间 2013年12月 徐敬东
日常的检测维护方法和注意事项。
通电前检查： 1、各部件外观无损伤，安装牢固，安装螺钉拧紧。 2、各压力管路连接密封，无漏泄。 3、各连线、插头、插座正确连接，安装牢固。 4、接线排上接线端子正确连接。连接螺母拧紧。 5、监控主机箱内插件全部插好，安装螺钉拧紧。监 控记录插件程序芯片、数据芯片，地面信息插件及通 讯插件程序芯片插好。 6、电源电压应高于7 7 V（电源极性不能接反）
14
3、集成块替换
替换下来的部件在地面上使用替换法进一步检查。地面上至少必 须配置下列几种设备： ～工作正常的装置 1 套 ～装置的测试仪 1 台 ～插件过渡板 1 块 当替换下来的部件有集成电路插座时，首先检查集成电路块是 否有接触不牢现象，按压好集成块后，如故障现象未消除，则考 虑是否替换集成块。通过对电路原理分析，如果认为此故障现象 与这些集成块相关是不妨替换这些集成块试试。若替换后恢复正 常，则说明被替换的芯片已坏或性能已下降。做这项工作必须保 证备用集成块是好的，否则会给故障查找带来麻烦和困难。 必须注意：在干燥地区，人体可感应上千伏的静电电压，这么 高的静电电压可能使集成块造成损坏。因此，替换集成块操作必 须带接地手套。
11
故障处理的一般方法
1、替换法
在现场实际工作中，迅速查找故 障源，回复监控装置的正常工作，通常都 采用替换法。也就是说，将工作正常的部 件（良好备品）替代装置中相应的部件。
13
2、部件替换
LKJ2000 型监控装置中可以替换的部件有： ——监控记录插件 ——模拟量输入/出插件 ——数字量输入插件 ——数字量输入/出插件 ——地面信息处理插件 ——通信插件 ——电源插件 ——事故状态记录器 ——主机箱 ——压力传感器 ——速度传感器 ——显示器1（Ⅰ端） ——显示器2（Ⅱ端） ——副台按钮 检修人员应根据故障现象替换相应的部件。更换时，先将插件拔出后重 插一次，观察故障现象是否消除。如已消除，说明插件（或连接器）接 触不良。如未消除就替换相应的部件。替换后故障消除则说明替换下来 的部件已损坏或性能下降。
5
机车信号检查
利用机车信号发码箱发码,机车信号显示器上
与屏幕显示器上应有相应的色灯信号显示， 同时有相应的语音提示。
6
机车工况信号检查
1、在屏幕显示器上按“查询”键，在查询选
择窗口上选择“工况显示”，在屏幕上出现 “工况显示”窗口。 2、操作机车换向手柄及调速手柄，屏幕显示 器工况显示应正确。
20
二、现象：显示器不能正常显示，或自检 不正常
1、分析： 显示器本身是一个独立的CPU 系统，如果自检不正常， 多为显示器本身的问题，如果不能正常显示，可以检查 另一端的显示器显示是否正常，如果显示也不正常，应 怀疑监控记录插件，否则可能是通信 电缆或显示器有故障。 2、应急处理方法： ① 检查主机与显示器连线正确后 ② 更换显示器 ③ 更换监控记录插件
17
6 使用单片机仿真器查找故障
对一些专业人员来讲，如果电路板
上的CPU 带有IC 插座则可使用单片 机仿真器查找CPU 系统的故障是十 分方便的。维修人员首先必须了解 仿真器的使用方法，其次还要熟悉 CPU 电路板上挂在总线上的存贮器 及I/O 外用芯片的地址范围。
18
车上常见故障的处理
一、现象：监控主机开机后插件面板指示灯 不能正常显示
21
三、现象：无压力显示或压力显示不正确
1、分析： LKJ2000 型可以同时引入四路压力信号，压力信号是通 过压传感器将0～1000Kp 的压力信号转换成0～5V 的 电压信号，送入模拟量输入/出插件，处理后送到监控记录 插件的。所以出现这种现象多为压力传感器故障、压力传 感器工作电压不正常、能模拟量输入/出插件故障所致。 2、应急处理方法： ① 检查压力传感器连线 ② 检查压力传感器工作电压 ③ 更换压力传感器 ④ 更换模拟量输入/出插件
7
柴油机转速信号检查
检查屏幕显示器“工况显示”窗口，转速显
示值应与机车柴油机转速值一致，允许误差 +30转。
8
压力信号检查
检查屏幕显示器“工况显示”窗口，列车管、
制动缸均衡风缸压力显示值应与相应风压表 指示一致，允许误差+20kpa。
9
速度信号检查
1、机车在库内低速运行（或手转动速度传感器方 轴），显示屏速度窗口应有实际速度显示。 2、双针速度表实际速度指针指示速度值应与显示 屏实际速度显示值一致，允许误差+2km/h。 3、双针表限制速度指针指示限制速度值应与显示 屏限制速度显示值一致，允许误差+2km/h。
22
四、现象：无速度信号显示或速度显示不正确
1、分析：速度信号是通过光电传感器送给模拟量输入/出 插件，经过整形、滤波处理后送给监控记录插件。如果无 速度信号显示多为速度传输通道故障，使传感器发出的脉 冲信号不能传入；如果速度显示不正确，可以检查机车轮 径输入与实际是否相符或传感器有无故障，实际发出的脉 冲数/周与理论值不符；如果速度显示不稳定，多为机车上 各种信号干扰所致，应先检查机车的速度传感器部分以及 模拟量输入/出插件的速度通道中的抗干扰部分。 2、应急处理方法： ① 检查速度传感器通道连线 ② 更换速度传感器 ③ 更换模拟量输入/输出插件 ④ 检查机车轮径是否正确
1、 分析： 此种现象多为插件不能正常自检，有CPU 的插件，应重点检查CPU 及周围电路 或写入程序，没有CPU 的插件，要重点检查错误指示的相应通道电路。 2、 应急处理方法： ① 检查各插件指示灯指示情况 ② 更换相应插件③ 更换主机箱 3、监控记录板面板指示灯定义： 1A（闪）：工作正常 1B（亮/灭/闪）：主机/备机/单机 2A（亮）：实时时钟正常 2B（亮/灭）：CANA/B 3A（亮）：同步通信自检正常 3B（亮）：CAN 通信正常 4A（亮）：数字输入插件自检正常 4B（亮）：模拟量入/出插件自检正常 5A（亮）：数字输入/出插件输入部分5B（亮）：数字输入/出插件输出部分自 自检正常 检正常 6A（亮）：程序及数据一致 6B（亮）：记录同步 7A（亮）：复位标志 7B：空 8A：空 8B（亮）：记录/转储
3
2、屏幕显示器上电检查
上示0（机车速度为 0），限速窗口应显示降级状态限速，距前方 信号机距离窗口无距离显示，时间窗口显示 时间且时间走行正常。
4
参数设置
1、按压【设定】键，在屏幕中间显示“参数设定”窗口，利用左、右 键将光标移到“时间”上，按“确认”键，提示输入检修密码（密码为 1066），输入密码后，按“确认”键显示“日期时间设定”窗口。 2、检查系统日期、时间是否正确，如不正确则修改。修改完毕后按 “确认”键。 3、按压【设定】键，在屏幕中间显示“参数设定”窗口，利用左、右 键将光标移到“检修”上，按“确认”键，提示输入检修密码（密码为 1066），输入密码后，按“确认”键显示“检修参数设定”窗口。 4、检查装置号是否与主机铭牌上编号相符，如不相符则修改。 5、检查机车号是否正确，如不正确则修改。 6、检查轮径是否与检查实际轮径相符，如不相符则修改。 7、检查柴油机脉冲数是否与柴油机转速传感器每转脉冲数相符，如不 相符则修改。 8、检查双针表量程是否与双针速度表量程相符，如不相符则修改。 9、修改完毕后按【确认】键。
23
五、现象：无机车信号显示或显示与机车信 号显示不一致
1、分析： 如果机车信号显示正常，而监控装置无任何信号显示，多 为机车信号条件地线断线或接触不良所致。如果某一个信 号灯不显示或显示与机车信号显示不一致，多为连线出故 障或数字量输入插件上的某一通道故障。 2、应急处理方法： ① 检查机车信号连线 ② 更换数字量输入插件 ③ 检查机车信号上/下行开关位置、前/后位置 ④ 感应器安装、接线
15
4、使用维修工具查找故障
对本装置较熟悉的维修人员可以使用维修工具查找故障。 常用维修工具至少应包括： ——示波器 1 台 ——频率计 1 台 ——数字万用表 1 块 ——吸锡器 1 把 ——接地电烙铁 1把 一般说来，当出现故障时首先应检查电路板的供电电源是 否正常。各路 电源应在技术性能规定的范围内。 对CPU 电路板应检查晶振电路、CPU 总线的滤波及复位 电路是否正常。
2
各部件上电自检
1、主机上电检查
将主机电源开关拨至开位，主机插件面板指示灯指示如下； （1）电压插件指示灯1A、B~4A、B全亮。 （2）通讯插件指示灯1A、B~3A、B全亮, 6A灯闪亮。 （3）地面信息处理插件1A闪亮。 （4）监控记录插件自检完毕后指示灯状态及含义如下。 1A（闪）：工作正常 1B（亮/灭/闪）：主机/备机/单机 6A（亮）：程序及数据一致 6B（亮）：记录同步 7A（亮）：复位标志 8B（亮）：记录转储
LKJ2000型监控装置_常见故障处理_交流讲座
电源 数字量输入/ 出 通信 地面信息处 理 监控记 录
数字量输入
备用 模拟量输入/ 出
目录
• 第一部分 • 第二部分 • 第三部分 监控记录插件 屏幕显示器 语音录音
第Hale Waihona Puke 部分 监控记录插件第 一 节 、 监 控 记 录 插 件
第 二 节 、 信 息 处 理 插 件
• • •
案例3
• 故障现象：造成模拟入出、数字输入、数字入出乱动作 • 原理分析：监控记录插件输出某信号状态不确定，而模拟入出、数字 输入、数字入出三块插件通过VME总线与监控记录插件相连，检测 VME总线上的地址总线、数据总线、控制总线及选板信号工作是否正 常。 • 检修：各选板信号，即U20(三八译码器，型号为74HC138)输出的片 选信号CS6、CS8、CS10对应AM0(模拟入出选板信号)、AM1(数字 输入选板信号)、AM5(数字入出选板信号)。经检测发现输出片选信号 不正常，出现各选板信号为4V的现象。因74系列芯片高低电平范围 为：＞4.5V为高电平，＜0.8V为低电平。输出为4V说明该元器件已 坏，更换后正常。 • 维修总结： • 74系列芯片在监控装置中应用较多，输出电压都应遵守高低电平范围。 • 通过万用表测量各引脚对地阻值，也可判断出74系列芯片的好坏。
2
3
4
5
6
7 8 9
维修案例1
故障现象、用IC卡转文时显示通讯超时 故障原因：看门狗电路芯片U2-DS1232不良引起。 故障分析：襄樊机务段有两块监控记录F插件已是第三次返修，都是不 能用IC卡转文件，段方反映较大。经检查发现，该段是用思维公司程序， 插件自检时无1A-5B灯亮就已自检完成；用我公司的测试程序自检正常， 且用IC卡转文件也正常，再将思维程序装回插件上也可转文件，但是断 电后一会再开机就重现故障。将思维程序装在好的插件上转文件正常， 排除程序故障。更换复位电路芯片（U2-DS1232）后故障排除。 分 析：自检时复位电路能对CPU复位，但不能对外部芯片复位，造成 芯信息不一致，思维程序可能不能通过软件对外部电路复位。之后同样 方法修复了北京机务段等的多块监控记录插件。
LKJ―2000型列车运行监控系统常见故障应急分析处理
LKJ-2000型列车运行监控系统就是机车运行的安全监控设备，监控系统的好坏将直接关系到列车运行安全与铁路运输效益。
为了保障监控系统正常运用与维护，我们通过认真观察面板指示灯与查询屏幕显示器状态,以及对电路的分析，最终达到快速处置应急故障，压缩故障延时。
1监控主机故障1、1开机时无电或插件面板指示灯不能正常显示1、1、1分析查找：先检测监控主机48芯插头DBZ28与DBZ30间有没有110V电压输入,无，检查电源接线；有，检查保险管就是否烧坏，更换保险管。
如果保险管正常，更换电源板重新上电后正常（一般为电源板内部R9电阻或电感线圈L1烧断）。
此种现象还有插件不能正常自检，应检查各插件指示灯指示情况，有CPU的插件，应重点检查CPU及周围电路或写入程序，没有CPU的插件，要重点检查错误指示的相应通道电路。
1、1、2应急处理方法：①检查电源接线②更换保险管③检查各插件指示灯指示情况，更换相应插件。
④更换主机箱。
1、2上电后不断复位，面板指示灯重复亮、灭1、2、1原因分析：这就是系统故障，对于不断复位的现象，就是由复位电路出现问题引起的。
通过数字量输入输出”插件的系统故障灯闪亮（红）可以瞧出就是程序处理问题，使系统故障表示灯熄灭，可就是，很快又出现了问题而导致复位。
然后，便开始这种循环一一数字量输入输出”插件的系统故障灯闪亮（红）。
此外还有系统故障，多就是由于数据线引起的等。
其她原因：监控记录插件硬件故障；软件故障。
1、2、2应急处理：①更换数字量输入/出插件；②更换监控记录插件。
③更换主机箱。
2监控显示器故障2、1开机后，显示器无电源显示2、1、1分析查找：彩屏在通电后无显示，首先需要检查就是不就是保险管坏了或者就是插座接触不良，先用万用表欧姆档测量保险管，测试发现保险管烧断，换上符合要求的保险管后监控屏工作正常。
保险烧坏的原因就是彩屏过流造成的，如果换上保险管后还就是烧保险，说明电源板坏，若电源板坏了则需要进行维修或者更换。
LKJ2000监控装置常见故障的处理
河南思维自动化设备有限公司
2
二、现象：显示器不能正常显示，或自检不 正常
1、分析： 显示器本身是一个独立的CPU 系统，如果自检不正常， 多为显示器本身的问题，如果不能正常显示，可以检查 另一端的显示器显示是否正常，如果显示也不正常，应 怀疑监控记录插件，否则可能是通信 电缆或显示器有故障。 2、应急处理方法： ① 检查主机与显示器连线正确后 ② 更换显示器 ③ 更换监控记录插件
河南思维自动化设备有限公司
13
十三、现象：双针速度表无指示或指示不正 确 1、 分析：
双针速度表在监控装置正常是由监控装置驱动，由监控记录插件送 出实速、限速信号，在模拟量输入/出插件上经过电压-电流转换等处 理，送出驱动双针表。如果双针表无指示，多为双针表连线出问题或 模拟量输入/出插件双针表驱动通道故障；如果指示不正确，但成比例 变化则为双针表量程输入错误，否则为双针表本身出故障。 另外，LKJ2000 监控装置对双针表的驱动可以由A 机控制，也可 由B机控制，在双针表显示不正常的情况下，可以先执行“双针表切 换”操作切换双针表的驱动源。 2、 应急处理方法： ① 执行“双针表切换”操作 ② 检查双针速度表连线 ③ 检查所输入的双针表满量程 ④ 更换模拟量输入/出插件 ⑤ 更换双针速度表 ⑥ 更换监控记录插件
河南思维自动化设备有限公司
10
十、现象：常用制动不能动作或减压量不正 确
1) 使电空阀CZDF1 线圈得电，检查排风堵口是否有风排出。 2) 若无风排出，先检查线圈是否得电（方法：①用万用表测量线 圈两端电压；②用铁的扳手或螺丝刀放到线圈铁芯上试验是否有磁 性，若有磁性，则线圈得电）。 3) 若线圈得电，检查故障手动阀（1）是否向“运用”位方向拧紧， 若已拧紧，则再检查排风口是否开启。 4) 若CZDF1 电空阀排风堵口排风，而均衡风缸不减压，则检查 CZDF3电空阀是否得电，若处于得电状态，检查故障手动阀（3） 是否向“运用”方向拧紧。

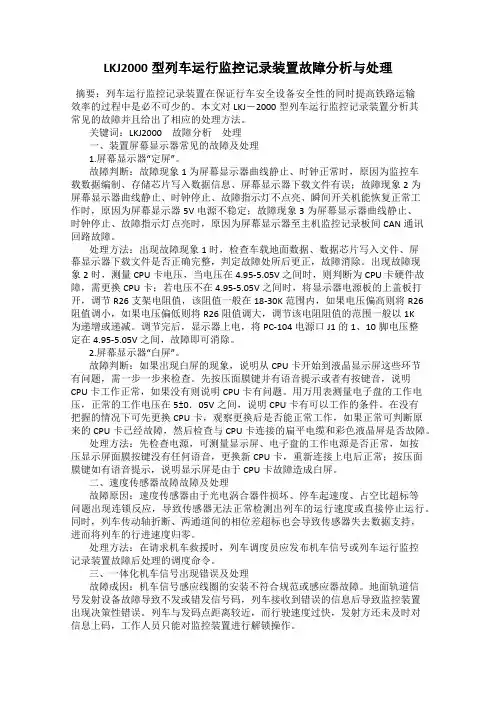

LKJ2000型列车运行监控记录装置故障分析与处理
