沟槽式卡箍管道连接技术
沟槽管件技术标准规范.docx
沟槽管件技术标准规范.docx+\沟槽式管接件1范围本部分规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部分适用于自动喷水灭火系统中沟槽式管接件。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应本部分，然而，鼓励根据本部分达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 191包装储运图示标志GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531橡胶袖珍硬度计压入硬度试验方法GB/T 1047管道元件的公称通径GB/T 1682硫化橡胶低温脆性的测定单试样法GB/T 1690硫化橡胶耐液体试验方法GB/T 3098.1紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2紧固件机械性能螺母粗牙螺纹GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 7306.155o密封管螺纹第1 部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.255o密封管螺纹第2 部分：圆锥内螺纹与圆锥外螺纹GB/T 7759硫化橡胶热塑性常温、高温和低温压缩永久变形测定GB/T 8262圆头椭圆颈螺栓3 术语和定义下列术语和定义适用于GB5135 的本部分。
3.1沟槽式管接件grooved couplings and fittings主要包括沟槽式管接头（卡箍）和沟槽式管件。
3.2沟槽式管接头（卡箍）grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
3.3沟槽式管件grooved fittings+\沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
3.4刚性（沟槽）接头（卡箍）rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。

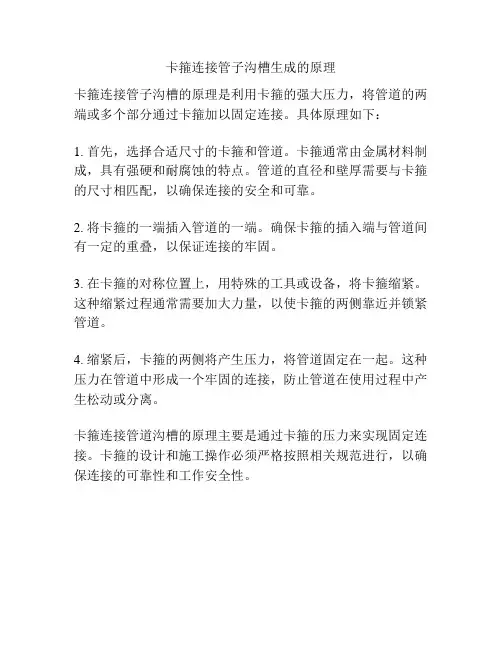

卡箍连接管子沟槽生成的原理
卡箍连接管子沟槽生成的原理
卡箍连接管子沟槽的原理是利用卡箍的强大压力，将管道的两端或多个部分通过卡箍加以固定连接。
具体原理如下：
1. 首先，选择合适尺寸的卡箍和管道。
卡箍通常由金属材料制成，具有强硬和耐腐蚀的特点。
管道的直径和壁厚需要与卡箍的尺寸相匹配，以确保连接的安全和可靠。
2. 将卡箍的一端插入管道的一端。
确保卡箍的插入端与管道间有一定的重叠，以保证连接的牢固。
3. 在卡箍的对称位置上，用特殊的工具或设备，将卡箍缩紧。
这种缩紧过程通常需要加大力量，以使卡箍的两侧靠近并锁紧管道。
4. 缩紧后，卡箍的两侧将产生压力，将管道固定在一起。
这种压力在管道中形成一个牢固的连接，防止管道在使用过程中产生松动或分离。
卡箍连接管道沟槽的原理主要是通过卡箍的压力来实现固定连接。
卡箍的设计和施工操作必须严格按照相关规范进行，以确保连接的可靠性和工作安全性。
消防管道沟槽连接技术规范
消防管道沟槽连接技术规范（1）概述 一般室内消防管管径小于等于 DN100 选用镀锌钢管，大于 DN100 选用无缝钢管 镀锌。
管径小于 DN100，丝扣连接，大于等于 DN100，卡箍连接。
（2）施工流程 1）消火栓系统施工工艺流程图筑龙 网消火栓系统施工流程图www. zh1ul ong.c om2）消防喷淋施工工艺流程图筑龙 网（3）技术措施 1）施工前应熟悉施工图、有关技术要求和验收标准，各类管道安装的施工方 法与技术要领，编制详细的施工方案，指导施工；建立施工质量保证体系，控制施 工过程中各道工序质量，从而保证管道工程施工达到设计与验收规范要求；ww消防喷淋施工流程图w. zh2ul ong.c om2）管道切割：镀锌钢管的切割应采用砂轮切割机切断；无缝钢管当管径大于 DN80 时，可采用氧乙炔气体切割，管道断口应平整、无毛刺等缺陷，并用角向砂轮 打磨光洁，清除氧化物。
3）管道进行预制前，需对管口的平整度进行检查，平整度须符合规范要求。
4）管道穿墙或楼板时应加设套管，管道与套管间的间隙应填塞柔性不燃材料。
5）支架安装：垂直安装的总（干）管，其下端应设置承重固定支架，上部末应固定牢固。
喷淋管道支吊架的间距不应大于下表： 公称直径 （mm） 喷淋管道最 大间距（m）DN25 3.5DN32 4.0DN40 4.5DN50 5.0ng.c oDN70 6.0 DN80 6.0 DN100 6.5 DN150 8.06）喷淋系统管道支吊架安装时，支吊架与喷嘴间距不宜小于 300mm，与末端喷 嘴间距不宜大于 750mm， 配水支管上每一直管段相邻两喷嘴间至少设置一只支吊架， 喷淋及气体灭火系统管道的防晃支架的设置，当管径大于等于 DN50 时，每段管道 至少应设置一个防晃支架.当管道改变方向时应加置一个防晃支架. 7）消防系统供水设备、泄压阀、报警阀、水流阀、监控阀、实验阀等的安装， 必须严格按照（GB50261-96）《自动灭火系统施工和验收规范》要求和设计要求施 工。
DN50 以上钢管沟槽卡箍连接
DN50以上钢管沟槽卡箍连接
（A）施工工艺流程
本工程室内给水干管及立管给水采用内外涂塑钢管、消火栓和自动喷水灭火系统采用热镀锌钢管，压力排水采用内外涂塑钢管，DN50以上采用沟槽卡箍连接。
（B）主要施工方法
A）主要施工机具：砂轮切割机、钢管切割机、AXXAIR不锈钢管切割机（本工程选用63～170mm和140～325两种规格）、压槽机、开孔机。
B）管道切割
利用上述提到的三种切割机按图纸要求进行管道切割。
C）管道沟槽制作
钢管沟槽加工步骤如下：
固定压槽机: 把压槽机固定在铁板基座上，必须确保压槽机稳定、可靠；
检查压槽机: 检查压槽机试运转是否良好，发现异常情况应及时向机具维修人员反映，以便及时解决；
架管: 把管道垂直于压槽机的驱动轮挡板水平放置，使钢管和压槽机平台在同一个水平面上，管道长度超过0.5m时，要有能调整
高度的支撑尾架，且把支撑尾架固定、防止摆动。
检查压轮: 检查压槽机使用的驱动轮和压轮是否与所压的管径相符；
确定沟槽深度: 旋转定位螺母，调整好压轮行程，确定沟槽深度和沟槽宽度；
压槽: 操作液压手柄使上滚轮压住钢管，然后打开电源开关，操动手压泵手柄均匀缓慢下压，每压一次手柄行程不超过0.2mm，钢管转动一周，一直压到压槽机上限位螺母到位为止，然后让机械再转动两周以上，以保证壁厚均匀；用压槽机压槽时，管道应保持水平，且与压槽机驱动轮挡板呈90°，压槽时应保持持续渐进；
检查: 检查压好的沟槽尺寸，如不符合规定，再微调，进行第二次压槽，再一次检查沟槽尺寸，以达到规定的标准尺寸。
槽深应符合下表要求：。

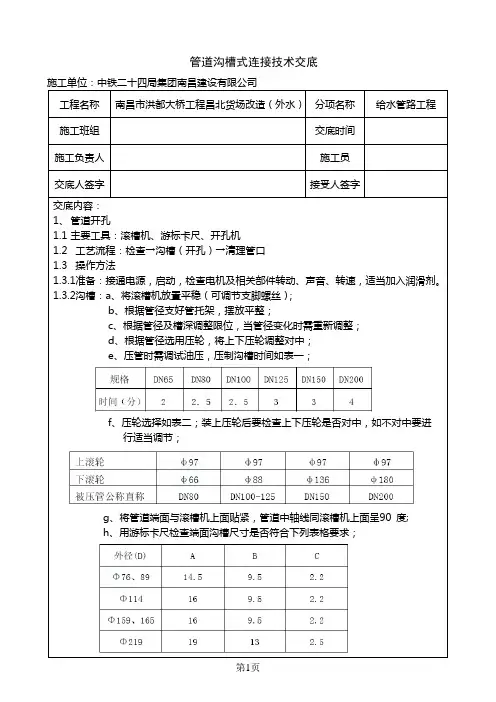

管道沟槽式连接技术交底
h、用游标卡尺检查端面沟槽尺寸是否符合下列表格要求；
1.3.3开孔：根据需要选用配套开孔锯，使用时将开孔机固定于主管上，启动电源
开关，开孔；
1.4质量要求
1.4.1严格按滚槽机的操作规程施工，避免意外事故发生；
1.4.2压槽需每周加压，以保证管口的圆度，不得出现压痕和沟槽深浅不一；
1.3.2沟槽：a、将滚槽机放置平稳（可调节支脚螺丝）；
b、根据管径支好管托架，摆放平整；
c、根据管径及槽深调整限位，当管径变化时需重新调整；
d、根据管径选用压轮，将上下压轮调整对中；
e、压管时需调试油压，压制沟槽时间如表一；
f、压轮选择如表二；装上压轮后要检查上下压轮是否对中，如不对中要进
行适当调节；
2.5成品保护
2.5.1胶圈避免高温、油污、日晒及硬物划伤；
2.5.2沟槽压完后注意保护，连接完成后禁止吊挂重物。
2.6安全生产文明施工:做好现场文明施工，材料应堆放整齐并分类堆放，及时回收现场废料。
示例：
◆管道准备：垂直切割管道，清洁和加工管端凹槽，加工时小心管道爆裂，和出现锋利边沿，锋利边沿可能损坏密封圈，凹槽宽度和深度，必须符合凹槽技术标准。
1.4.3管径和压轮需配套使用；
1.4.4保证管材和滚槽机在水平状态，管材中轴线垂直于压口；
1.4.5管材切割端面，平整无斜面，飞边、毛刺；
1.5成品保护:沟槽压完后注意保护，连接完成后禁止吊挂重物。
1.6文明施工
1.6.1使用滚槽机时必须遵守安全用电操作规程；
1.6.2施工现场要文明施工，废料及时分类清理，工完场清。
◆检查和润滑密封圈：
检查密封圈，确保密封圈规格正确。在密封圈外部和内部密封唇上，涂薄薄一层润滑剂。应小心不要将颗粒杂质黏附在密封圈表面。使用润滑剂作为密封圈的配件。优良的密封圈润滑剂是防止密封圈磨损和可能损伤的基础。（如下图）
沟槽式管箍国家执行标准
沟槽式管箍国家执行标准
沟槽式管箍是一种用于连接管道的金属制品，采用沟槽式连接的技术，可以快速、方便地安装和拆卸，具有耐高温、耐腐蚀等优点，被广泛应用于建筑、工业、火灾安全等领域。
国内现有的沟槽式管箍国家执行标准主要包括以下几个方面。
1、GB/T 33907-2017 《沟槽式管道系统用法兰和法兰配件》。
这个标准规定了使用于沟槽式管道系统的法兰、盒管配件、法兰密封垫、吊架等零部件的技术要求、尺寸、材料以及检验、试验等方面的要求。
该标准适用于液态或气体介质输送或分配系统的法兰和法兰配件。
2、GB/T 26151-2010 《沟槽式管道系统用压力管道管道连接件》。
该标准规定了沟槽式管道系统用压力管道连接件的基本要求、尺寸、材料、制造和检验等方面的要求。
该标准适用于在水、食品和饮料、医药和化学品等行业内用于沟槽式管道系统的压力管道连接件。
以上就是国内现有的沟槽式管箍国家执行标准，对于生产、使用和检验沟槽式管箍及相应配件，有着重要的指导意义。
管道沟槽式连接接头施工技术
２ ００７ ・６
维普资讯
碱携 殳 彳
洁 ， 用 １５级的 真空 表 ， 头 和端 选 ． 封 管之 间的焊 缝应光滑 ，不允许漏气 。
抽 气 时 ， 当 真 空 度 达 到 ０ ０Ｍ ａ ．８ Ｐ （０ｍ Ｈ ） ６ ０ ｍ ｇ 以上 时 ， 续抽 气 １ｍ ｎ 继 ０ｉ ，
维普资讯
槭 糖建设
摘
要 ： 绍管道 沟槽式连接接 介
２ 特点
管道 沟槽式连 接又称卡箍 连接 ， 具 有安 装简 易快速 、 安全 可靠 、 电 免 焊和无 污染的优点 ， 节省 了人工费 和 机械费 ， 可以在运行 中吸收管道 噪 还 音 、 动 传播及 热 胀冷 缩， 震 便于 管道 的维护 、 保养 ， 不受 安装场所 的限制， 易于控 制成本 。其中沟槽 式管接头多 采 用球 墨铸 铁材 料， 易生 锈 、 不 强度 高、 韧性好 、 延伸性 好， 具有较强 的 还
［ 中图分类号］１５ Ｕ７ ［ 文献标识码］ Ｂ
施 工准备 一卡箍 的检查 、试验 、 试压 一管 子 凹 槽 的压 制 一管 道 安
装 一开孔 管开孔和安装 一系统检验 。
１ 前言
随着 我 国经济 的快速发展 ， 热镀
５ ２ 施工准备 ． （）对管径 或管壁厚 度进行测 １
量， 定其 满足要求； 确
管道移位 （ 向或角 向移位） 纵 。
５ ４ ２ 制过程 中应注意的事项 ．．压 （） 端 至沟槽 段 应 平整 、 凹 １管 无
凸、 无滚痕 ， 若有镀锌层 脱落现象 ， 应 切 除镀锌层 脱落部 分， 同时应打磨管 端至沟槽段 ， 管端至 沟槽 段不能存 使
在 夹层 现象；
然 后 关 闭 蝶 阀 ， 在 真 空 度 高 于 ００ Ｍ ａ（０ ｍ Ｈ ） 情 况 下 ， 取 ．８ Ｐ ６ ０ｍ ｇ 的 选
管道沟槽连接标准做法..
管道沟槽连接标准做法管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后,在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。
沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。
沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程。
沟槽式管道连接施工程序主要包括：1、施工准备；2、卡箍的检查、试验、试压；3、沟槽式施工过程；4、开孔式产品施工过程；5、系统检验。
一、施工准备1 经规定程序审批的设计图纸和其他技术文件齐全；2 批准的施工方案或施工组织设计和配管图已进行技术交底；3 工程用管材、沟槽接头和沟槽管件等管道组合件、管道支承件，施工力量，水、电供应以及电动切管机、电动压槽机、开孔器、试压设备等机具已准备就绪，能进行正常施工并符合质量要求；4 对施工人员已进行沟槽连接方式的技术培训。
二、卡箍等配件的抽查、试验、试压1、C 型密封圈主要是C 型可形成三重反应式密封。
管道内流体的压力越大，接头的压力越大，接头的密封性越好，沟槽式管接头分为钢性接头和挠性接头。
刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。
挠性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。
2、接头及管件外观质量检查。
沟槽式管接头多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。
铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷，管件内外表面应经涂漆处理，漆膜厚度为15μm～30μm，漆墨应光滑均匀、牢固，不允许存在直径大于2mm的漆块堆集。
对用于饮水的接头及管件，按饮用水标准要求对其表面采用食品级涂覆。
3、负压密封性和漏气速率检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沟槽式卡箍管道连接技术
摘要：沟槽式卡箍管道连接技术在我国消防系统得到广泛应用，与法兰和焊接施工技术相比较具有结构合理、
强度高自密封作用、使用寿命长、连接管道处于柔性状态的优点，并且安装和维修简洁、方便，在消防管道具有较
高的推广价值。
关键词：卡箍，柔性，管道连接，密封胶圈
前言
随着我国建筑行业的快速发展，大规模的消防管道被广泛应用，管道的材料一般选用镀锌钢管。镀锌管道具有
耐腐蚀，不易污染输送介质的优点。然而对于管道尺寸DN≥100的镀锌管来说，丝扣连接很难满足压力要求，并且
施工难度大。对于管道尺寸DN>150的管道往往采用焊接。以前老的施工方法有管道焊接施工，法兰连接；然后编号
拆卸，到工厂进行二次镀锌；再对号连接。这样一来必然延长了施工工期，增加了施工成本。镀锌管沟槽式卡箍连
接是近几年在国内建筑系统常用的一种连接方式，其施工方法克服了套丝困难，焊接二次镀锌的问题，具有安装维
修方便快捷的优点，目前正在建筑消防管道上大量推广使用。
1、沟槽卡箍的基本结构形式和工作原理
沟槽式卡箍是卡箍卡在管道的环槽上，保证管道受足够的轴向拉力时不被拉开，卡箍只需两条螺栓即可锁紧，
与法兰相比紧固简单、方便、可靠。用沟槽卡箍连接的管子，管道端面直接一般留有2~3mm间隙，可以保证管道少
量轴向位移。接管间隙密封是靠被压紧的橡胶圈来实现的，结构如图：
沟槽卡箍工作原理是管道内介质进入C型橡胶圈，利用介质自身的压力使橡胶圈压紧在管箍腔内，保证密封，
另外橡胶圈的尺寸略大于管箍和管道形成的空腔，螺栓拧紧后，橡胶圈进一步被挤压，密封效果进一步加强。
2、沟槽卡箍管件连接特点：
2.1结构合理，受力强度高
沟槽卡箍的工作状态相当于受压容器，输送介质的轴向力由卡箍承担，螺栓承担径向力，由于卡箍的宽度有限
径向力远小于轴向力。法兰连接时，螺栓承担全部的轴向力和垫圈压紧力。
2.1良好的密封作用
沟槽卡箍的密封主要通过C型密封圈实现，可形成三重密封。不安装卡箍时靠密橡胶圈形成第一道密封；卡箍
安装后，橡胶圈被卡箍进一步压紧形成第二道密封；当管道内介质进入橡胶圈的C型腔，反作用于橡胶圈的密封唇
上，增加了密封唇上，形成自密封。根据调查发现，沟槽管箍连接的系统渗漏率在1%左右，远低于螺纹连接。
2.3安装和维修快捷、方便
沟槽卡箍安装只需一把扳手即可，不需要割开和焊接，节省了大量辅助工作量和费用。通过拆卸卡箍，即可方
便更换维修，特别是局部检修，只需要松开两个卡箍即可任意一段管道平移出检修，避免丝扣连接需大量拆除管道，
焊接需切割才能维修的困难。
3、沟槽卡箍的技术性能分析
3.1管道壁厚减薄对管道承压影响
沟槽卡箍连接的管道，管道经过沟槽机挤压后管壁将会减薄，减薄后的管道对使用性能是否有较大的改变，这
是十分关心的问题。根据对多组滚压后的管道进行测量，对于不同的管道槽深一般在1.6~2.7mm，减薄率在8%左右。
对于镀锌钢管DN50~150滚槽后，管道滚槽处的最小壁厚见表1，根据下面公式计算出管道的允许承压，有表1
明显看出，管道的工作压力远小于管道的允承压力，因此镀锌钢管的减薄不影响建筑消防管的正常使用。
P=(1-C)•δ/D×200•[ε]•φ
式中：P——管道的允许承压（MPa）
C——管道壁厚的附加量（mm）
D——管道外径（mm）
δ——减薄后壁厚率(%)
[ε]——材料的许用应力(fkg/mm2)
表1滚槽后管道承受压力
3.2管道内径减少对管道系统阻力的影响
镀锌钢管在滚槽后，滚槽部位的内径减少对管道阻力的损失也值得注意，有人对现场的滚槽后管径减少进行了
测量计算，得出滚槽后管道内径减少率约在5%左右，其阻力为：常用的一个90°弯头增加管道阻力为0.3~0.4，沟
槽卡箍连接管道阻力约为0.02，占弯头阻力的5~6%，因此就整个系统而言，沟槽卡箍连接对系统阻力影响不大。
3.3沟槽卡箍连接成本分析
沟槽管箍连接管件的价格对消防系统的初期投资有一定影响，造成投资增加。采用沟槽卡箍连接比分段法兰连
接投资高，但是沟槽卡箍连接减少了二次镀锌的费用，在整个工程造价上与法兰连接相近。综合考虑后期的维护，
沟槽卡箍连接综合效益较高。
4、沟槽加工要求
由于沟槽卡箍连接的特点，卡箍连接处的强度低于焊接强度，并且卡箍位置的管道存在两个游离端，故连接处
是管道最薄弱的环节。在施工过程中能否在管道外壁上加工合格的沟槽，是沟槽卡箍连接的关键之一，否则可能会
造成接口漏水，甚至滑脱事故。对此进行管道滚槽要严格按照规范进行，符合下表：
5、施工中应注意问题
镀锌钢管沟槽卡箍连接国家技术规范及施工验收规范相对滞后，给施工、监理造成困难。滚槽质量好坏，是影
响卡箍连接的关键因素，施工中应该严格按照规范进行施工。沟槽卡箍连接目的是为保护镀锌层，在滚槽过程中会
对镀锌层产生破坏，加速了管道的腐蚀，应该加以保护。沟槽卡箍连接具有一定柔性，防止管道在试压过程接口变
形，管道支架布置要合理。
6、结束语
尽管沟槽卡箍连接在实际使用中存在一定的问题，但是其优越性也是显而易见的，施工方便、效率高、无明火
等优点。随着技术的不断完善，沟槽卡箍连接将在实际使用过程中不断推广使用。
