知识点牵引张力计算讲解
牵引机牵引力计算
牵引机牵引力计算随着机械设备不断进步和发展，各种牵引机在生产中得到了广泛应用。
在牵引机设计中，计算牵引力是其核心要素之一。
因此，了解牵引机牵引力的计算方法，对于相关从业者和机械从业者来说具有十分重要的意义。
一、牵引力的定义牵引力指的是牵引机在运动过程中所产生的拉力。
牵引力常常用于衡量机械设备牵引能力的大小，同时也可以作为牵引机设计的重要依据。
二、牵引力的计算牵引力计算的前提条件是必须清楚牵引机的防滑系数、半径、车轮数量、轮胎负重等重要参数。
具体可以按照以下方法进行计算：1. 首先，根据所要牵引的物品的重量（以牵引机能够载重能力为最大值），计算较大的牵引力。
2. 针对该牵引力，根据牵引机所搭载的车轮单元数量以及轮辋半径以及轮胎的负载能力和防滑系数等来确定每个车轮的牵引力大小。
3. 在此基础上，如果牵引机上的车轮具有多余的牵引力时，需继续计算并确定额外的牵引力，以保证故障暴力结构无损伤。
三、影响牵引力大小的因素1. 牵引机的重量和质量：牵引机越大，所产生的牵引力会相应增加。
2. 牵引机的防滑系数：防滑系数越高，牵引力大小也会相应提高。
3. 轮胎的状态：轮胎滑动的俯仰角度越小，防滑系数就越高，牵引力的大小也会更大。
4. 牵引物的重量和摩擦系数：牵引物越重，所需的牵引力也会随之增加。
四、牵引力的应用牵引力在各种工业领域中得到了广泛的应用，如拖拉机在农业方面的运用、铁路车厢的拖曳以及自动化物流线中牵引机的运用等。
同时，具有越来越多的普遍性和应用价值。
总之，牵引力的计算对于牵引机的设计和应用有着十分重要的作用。
掌握正确的牵引力计算方法，可以更好地保证机器安全运行并提高工作效率，从而为不同领域的机械设计师们提供可靠的参考依据。
放线牵引力计算公式
放线牵引力计算公式
放线牵引力计算公式是用来计算钢丝绳在拉伸时所产生的牵引力
的公式。
在物理学中，牵引力是指物体间互相拉扯的力量，也就是物
体受到拉力的大小。
对于竞技运动、建筑、交通工程、采矿等行业都
有着重要的意义。
计算牵引力的公式为：
F = T x μ
其中F表示牵引力，T表示钢丝绳的张力，μ表示滑轮的摩擦系数。
在公式中，钢丝绳的张力越大，牵引力也就越大；滑轮的摩擦系
数则可以通过实验获得。
通过这个公式，我们可以推测出钢丝绳所产
生的最大牵引力。
放线牵引力计算公式对于工程建设尤其重要。
例如，在建造大桥时，需要使用合适的牵引力来承受吊车的重量。
如果我们无法精确地
计算出放线牵引力，就很难确保大桥安全稳定的建成。
此外，在采矿行业中，牵引力也非常关键。
在开采地下矿物时，
钢丝绳需要承受重大的拉力，如果未能计算好放线牵引力，就很容易
出现意外事故。
产生大量牵引力也意味着需要使用更多的能源来支持设备的运行。
因此，在设计和使用机械设备时，需要在计算放线牵引力的基础上节
能降耗。
在我们日常生活中，放线牵引力虽然不是一件特别显眼的事情，但却随处可见。
如购买运动器材或者使用吊车等机械设备时，我们需要关注设备的牵引力是否足够、安全等问题。
在这些情况下，放线牵引力计算公式和其背后的物理原理更是至关重要。
总之，放线牵引力计算公式在很多行业中都有着重要的应用。
大家在工作和生活中，要对其充分了解，精确计算出所需的牵引力，使我们的生活和工作更加安全和有效。
列车牵引计算PPT课件
3）限制条件 ① 粘着牵引力
F 1000 P g j (N)
的，这个作
用力依靠轮轨之间的摩擦系数产生。
此处的摩擦系数称为粘着系数。
粘着牵引力体现为能力值，即轮周牵引力所能达到的最大值。
第8页/共99页
为什么把μj称作粘着系数，而不是滚动摩擦系数？
第9页/共99页
高速铁路动车组计算粘着系数
• 我国目前投入使用的CRH系列动车组是在引进国外先进技术的基础上发展起来的。 国外高速列车动车组的计算粘着系数的试验公式为：
第10页/共99页
② 粘着牵引力限制
粘着牵引力为能力值，即轮周牵引力所能达到的最大值。 因此，轮周牵引力不能大于机车所能产生的粘着牵引力， 称为粘着牵引力限制。 轮周牵引力达到粘着牵引力值后，机车动轮会打滑，造成 轮轨擦伤与磨耗。
（动画片）
自动制动机工作原理
第52页/共99页
②制动力的形成及限制
a） 制动力的形成 空气制动是由机车车辆上装置的制动机实现的。
b） 制动力的限制 空气制动力是轮轨接触点处的反作用力，因而受轮轨间
粘着力的限制。制动力大于粘着力允许的最大值时，车轮将 被闸瓦抱死，车辆沿轨道滑行，引起轮轨剧烈磨耗和擦伤。
第38页/共99页
由上述原因增加的阻力与曲线半径、列车运 行速度、外轨超高、轨距加宽量、机车车辆的固 定轴距和轴荷载等许多因素有关。难于用理论公 式计算，通常采用试验方法，得出以曲线半径 R 为函数的试验公式。
第39页/共99页
②计算公式
Ll
LL≤Ly时：
Ly
r
600 R
g (N/t)
r
10.5
本讲主要内容
一、牵引计算定义、内容及目的 二、列车受力分析 三、牵引质量的计算与检算 四、列车运行速度与时分解算
拉带的张力计算
拉带的张力计算
在皮带输送机的设计使用中，张紧力的研究和张紧装置的选用是极其重要的。
输送带张力是一个沿输送区段变化的参数。
它受各种因素的影响，如皮带输送机长度和局部区段的倾角正负、传动滚筒的数量和布置、驱动装置和制动装置的性能、输送带拉紧装置的类型及布置、载荷及运动状态等。
1、张紧力的计算
在带式输送机设计过程中，通常用逐点法计算张紧力。
计算公司式为：
S1=KS₂+W(1)
S1=S2eμa(2)
式中s-输送带最大张力。
K--改向滚筒阻力系数之积。
S--输送带与传动滚筒分离点的张力：
W--输送机运行总阻力。
a--围包角：
μ--传动滚筒摩擦系数。
由式(1)式(2)可求解出S和S。
从式(2)中看出围包角a与s，有着密切关系，因此传动滚筒围包角的选取对输送带最大张力影响是较大的。
在设计过程中应选取最优的围包角，使输送带最大张力最小。
2、最小张紧力的限制条件
虽然对干输送带张力来说应尽可能地小，但它的最小张力也是具
有限制条件的。
首先最小张力就要受到启动张力的限制，因为对于皮带输送机而言，一般启动张力的确定非常重要，启动张力选小了，皮带在满载启动时就要打滑，造成启车困难。

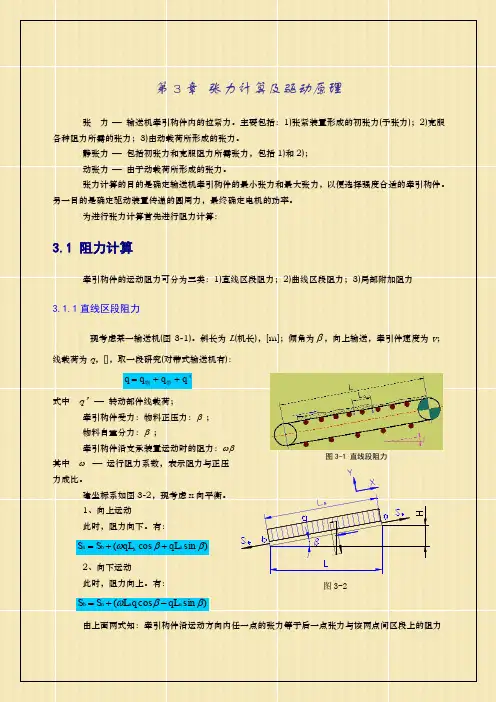

第三章张力计算及驱动原理
第3章 张力计算及驱动原理张 力 − 输送机牵引构件内的拉紧力。
主要包括：1)张紧装置形成的初张力(予张力)；2)克服各种阻力所需的张力；3)由动载荷所形成的张力。
静张力 − 包括初张力和克服阻力所需张力，包括1)和2)； 动张力 − 由于动载荷所形成的张力。
张力计算的目的是确定输送机牵引构件的最小张力和最大张力，以便选择强度合适的牵引构件。
另一目的是确定驱动装置传递的圆周力，最终确定电机的功率。
为进行张力计算首先进行阻力计算：3.1 阻力计算牵引构件的运动阻力可分为三类：1)直线区段阻力；2)曲线区段阻力；3)局部附加阻力3.1.1直线区段阻力现考虑某一输送机(图3-1)。
斜长为L (机长)，[m]；倾角为β，向上输送，牵引件速度为v ；线载荷为q ，[]，取一段研究(对带式输送机有)：' q q q q ++=带物式中 q’ − 转动部件线载荷；牵引构件受力：物料正压力：β ；物料自重分力：β ；牵引构件沿支承装置运动时的阻力：ωβ其中 ω − 运行阻力系数，表示阻力与正压力成比。
建坐标系如图3-2，现考虑x 向平衡。
1、向上运动此时，阻力向下。
有：)sin cos (ββωa a b a qL qL S S ++=2、向下运动此时，阻力向上。
有：)sin cos (ββωa a a b qL q L S S -+=由上面两式知：牵引构件沿运动方向内任一点的张力等于后一点张力与该两点间区段上的阻力图3-1 直线段阻力图3-2之和。
因此，两端的张力之差,就表示该区段的运动阻力：向上：)()sin cos (H L q q L S S W a b a a +=+=-=ωββω向下：)()sin cos (H L q q L S S W a a b a -=-=-=ωββω直线段张力计算：W S S i i +=-1运行阻力：)(H L q W a ±=ω单位长度上阻力：)sin cos (ββω±==q L W P aaa a 、线载荷q 的讨论：q 分为有载分支和无载分支。

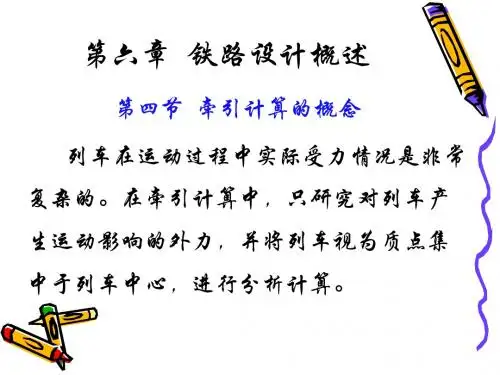

第四节 牵引计算.
