最新带式输送机传动装置 课程设计
带式输送机传动装置课程设计重庆机电职业技术学院课程设计说明书设计名称：机械设计基础课程设计题目：带式输送机传动装置学生姓名：刘言专业：机电一体化技术班级： 2011级 3 班学号： 1260720141285指导教师：张海秀日期： 2012 年 12 月 13 日重庆机电职业技术学院课程设计任务书机电一体化技术专业 2011年级 3 班一、设计题目带式输送机传动装置已知条件：1.工作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差为±0.5%；2.使用折旧期：五年；3.动力来源：电力，三相交流，电压380/220V；4.滚筒效率：0.96（包括滚筒与轴承的效率损失）。
原始数据表参数题号1 2 3 4 5运输带工作拉力F/（KN） 3.2 3.4 3.5 2.8 2.6 运输带工作速度V/（m/s） 1.5 1.6 1.8 1.5 1.4 卷筒直径D/(mm) 400 400 400 450 450参数题号6 7 8运输带工作拉力F/（KN） 2.4 2.2 2.1 运输带工作速度V/（m/s） 1.5 1.4 1.5 卷筒直径D/(mm) 400 400 500选择的题号为 8 号数据为：运输带工作拉力F = 2.1 N运输带工作速度v = 1.5 m/s卷筒直径D = 500 mm二、主要内容1.拟定和分析传动装置的设计方案；2.选择电动机，计算传动装置的运动和动力参数；3.进行传动件的设计计算及结构设计，校核轴的强度；4.绘制减速器装配图；5.绘制零件工作图；6.编写设计计算说明书。
三、具体要求本课程设计要求在2周时间内完成以下的任务：1.绘制减速器装配图1张（A2图纸）；2.零件工作图2张（齿轮和轴，A4图纸）；3.设计计算说明书1份，约3000字左右。
四、进度安排五、成绩评定指导教师张海秀签名日期年月日系主任审核日期年月日目录一设计任务的分析 (2)1.1本课程设计的目的 (2)1.2 本课程设计的内容、任务及要求 (2)1.2.1课程设计的内容 (2)1.2.2课程设计的任务 (2)1.2.3 课程设计的要求 (3)1.3 课程设计的步骤 (3)1.3.1设计准备工作 (3)1.3.2 总体设计 (3)1.3.3传动件的设计计算 (3)1.3.4装配图草图的绘制 (4)1.3.5装配图的绘制 (4)1.3.6 零件工作图的绘制 (4)1.3.7 编写设计说明书 (4)二传动装置的总体设计 (5)2.1选择电动机 (5)2.1.1选择电动机类 (5)2.1.2选择电动机功率 (5)2.1.3 确定电动机转速 (5)2.2 计算总传动比和分配传动比 (6)2.2.1计算总传动比 (6)2.2.2 分配传动装置的各级传动比 (6)2.3 计算传动装置的运动和动力参数 (7)2.3.1各轴转速 (7)=56.28r/min (7)滚筒轴的转速为: Nw=NⅡ2.3.2 各轴的输入功率 (7)2.3.3 各轴的输入转矩 (7)2.4 传动零件的设计计算 (8)2.4.1箱外传动件的设计 (8)2.4.2箱内传动件的设计 (8)2.5 减速器的结构设计 (18)参考文献 (19)一设计任务的分析1.1本课程设计的目的机械设计基础课程设计是相关工科专业第一次较全面的机械设计练习,是机械设计基础课程的最后一个教学环节。
其目是:(1) 培养学生综合运用所学的机械系统课程的知识去解决机械工程问题的能力并使所学知识得到巩固和发展；(2) 学习机械设计的一般方法和简单机械传动装置的设计步骤；(3) 进行机械设计基本技能训练的同时能提高学生机械设计的基本能力，如计算能力、绘图能力以及计算机辅助设计(CAD)能力等，使学生具有查阅设计资料（标准手册、图册等）的能力，掌握经验估算等机械设计的基本技能，学会编写一般的设计计算说明书。
1.2 本课程设计的内容、任务及要求1.2.1课程设计的内容（1）传动方案的分析与拟定；（2）电动机的选择与传装置运动和动力参数的计算；（3）传动件(如齿轮、带传动等)的设计；（4）轴的设计；（5）轴承及其组合部件设计；（6）键联接和联轴器的选择与校核；（7）润滑设计；（8）箱体、机架及附件的设计；（9）装配图和零件图的设计与绘制；（10）编写设计计算说明书1.2.2课程设计的任务（1）绘制减速器装配图1张用A2图纸绘制；（2）绘制零件图2张用A4图纸绘制（齿轮、轴）；（3）编写设计计算说明书一份。
1.2.3 课程设计的要求在课程设计前，应认真阅读任务书，了解设计题目及设计内容，搞清楚所要设计的传动装置包含哪些机构及传动路线。
如果任务书中没有给出传动简图，则应首先了解设计的已知数据及工作类型，并对所学的有关传动机构的运动特点、总体传动性能及某些传动数据的常用范围进行复习，然后根据工作的要求将有关机构进行不同的组合，画出不同的传动简图，依据先算出的数据，选出1～2种较合理的传动方案，在进行设计时要选择较为合理的一组数据进行设计，在画图与设计的过程中如有发现在装配时不对时应反复修改数据和改进，然后在进行后续的设计。
上述工作完成之后，应认真阅读课程设计指导书有关总体及传动设计计算的章节，开始设计计算。
1.3 课程设计的步骤1.3.1设计准备工作（1）熟悉任务书，明确设计的内容和要求；（2）熟悉《机械设计基础》和《机械设计基础实训指导》这两本书有关一级减速器的资料和相关表格、图纸等；（3）观看录像、实物、模型等，了解减速器的结构特点与制造过程。
1.3.2 总体设计（1）确定传动方案；（2）选择电动机；（3）计算传动装置的总传动比，分配各级传动比（4）计算各轴的转速和功率以及转矩。
1.3.3传动件的设计计算（1）计算齿轮传动、带传动的主要参数和几何尺寸；（2）计算各传动件上的作用力。
1.3.4装配图草图的绘制（1）确定减速器的结构方案；（2）绘制装配图的草图，进行轴以及轴上零件和轴承组合的结构设计；（3）校核轴的强度、键连接的强度；（4）绘制减速器箱体结构；（5）绘制减速器附件。
1.3.5装配图的绘制（1）画底线图，画剖面线；（2）选择配合，标注尺寸；（3）编写零件序号，列出明细栏；（4）加深线条，整理图面；（5）书写技术条件、减速器特性等。
1.3.6 零件工作图的绘制（1）绘制齿轮类零件工作图；（2）绘制高速轴和低速轴的零件工作图；（3）绘制其他零件工作图。
1.3.7 编写设计说明书（1）编写设计说明书，内容包括所有的计算，并附有必要的简图；(2)写出设计总结，一方面总结设计课题的完成情况，另一方面总结个人所作设计的收获、体会及不足之处。
二传动装置的总体设计2.1选择电动机2.1.1选择电动机类按已知的工作要求和条件，选用Y型全封闭式笼型三相异步电动机。
2.1.2选择电动机功率（一）所需电动机的输出功率为：P d=P w/η工作机所需的工作功率为：P w=FV/1000由以上两个公式可知：P d= FV/1000η=2.1×103×1.5/1000×0.89=3.54kw（二）电动机至运输带之间的总效率：（1）V带传动η1=0.96 (2) 一级齿轮减速器η2=0.975(3) 联轴器η3=0.99 (4) 传动滚筒η4=0.96则:η=η1×η2×η3×η4=0.96×0.975×0.99×0.96=0.892.1.3 确定电动机转速（一）滚筒轴的工作转速为：N w=60×1000×1.5/π×D=60×1000×1.5/3.14×500=57.32r/min（二）为了方便选择电动机的转速，先推算电动机转速的可选范围。
由《机械设计课程设计基础实训指导》表2-2查得V带传动常用的传动比范围i 0=2~4，单极圆柱直齿轮传动比范围i a =3~5 ，则总传动比的合理范围为i=6-20，故电动机转速的可选范围为：N d =i •N w =（6-20）×57.32=343.92~1146.4r/min由电动机Pd=3.54kw 可知只能选电动机的额定功率为P=4kw 的，所以可见同步转速为750 r/min 和1000r/min 的电动机均符合。
经比较，根据功率和转速查《机械设计课程设计基础实训指导》附录5得到电动机的相关参数，并将计算出的纵传动比例与下表中。
表2.1 电动机数据及总传动比额定功率 电动机转速（r/min ） （三）计算总的传动比：750r/min: i=Nm/Nw=720/57.32=12.56 1000r/min: i=Nm/Nw=960/57.32=16.75 由以上的数据可知选用Y160M1-8型电动机2.2 计算总传动比和分配传动比2.2.1计算总传动比i=Nm/Nw=720/57.32=12.562.2.2 分配传动装置的各级传动比由《机械设计课程设计基础实训指导》表2-2可知直齿轮减速器的传动比i a =4 则V 带的传动比i 0为：I 0=i总∕i a=12.56∕4≈3.14（取3.2）2.3 计算传动装置的运动和动力参数2.3.1各轴转速电动机轴为0轴：则 N0=N满=720r/min高速轴为Ⅰ轴：则 NⅠ=N m/i0=720/3.2=225r/min低速轴为Ⅱ轴：则 NⅡ= NⅠ/i a=225/4=56.28r/min滚筒轴的转速为: Nw=NⅡ=56.28r/min2.3.2 各轴的输入功率高速轴：PⅠ=P d•η1=3.54×0.96=3.40kw低速轴：PⅡ= PⅠ•η一对齿·η轴承=3.40×0.97×0.98=3.23kw滚筒轴: Pw= PⅡ•η轴承·η联轴器=3.23×0.98×0.99=3.13kw2.3.3 各轴的输入转矩电动机：T d=9550· P d/Nm=9550×3.54/720=46.95N.mⅠ：高速轴：T1=9550·P1/N1=9550×3.40/225=144.31N.mⅡ: 低速轴: T2=9550·P2/N2=9550×3.23/56.25=548.38N.m滚筒轴: Tw=9550·P w/N w=9550×3.13/56.25=531.40 N.m表2.2 各轴的运动和动力参数电动机轴 3.54 46.95 720 3.2 Ⅰ轴 3.40 144.31 2254 Ⅱ轴 3.23 548.38 56.251 滚筒轴 3.13 531.40 56.252.4 传动零件的设计计算2.4.1箱外传动件的设计2.4.1.1带传动（1）大带轮轮廓宽度的确定2.4.2箱内传动件的设计2.4.2.1圆柱齿轮传动（1）选择齿轮的材料及精度等级:小齿轮选用45钢调质，硬度为220~250HBS，大齿轮选用45钢正火，硬度为170~210HBS，因为是普通减速器，由《机械设计基础》书上表7-7可知选择8级精度，要求齿面粗糙度Ra≦3.2~6.3μm（2）按齿面接触疲劳强度设计因为两齿轮均为钢质齿轮，由《机械设计基础》书上式（7-20）可求出d1的值，确定有关参数与系数①、转矩T1:T=9.55×106 ×3.40/225=1.4×105N.m1②、载荷系数K及材料的弹性系数Z E由《机械设计基础》书查表7-10可知取K=1.1，查表7-11取=189.8 MPa1/2ZE③、齿数z1和齿宽系数Ψd通常Z=20~40则取小齿轮的齿数z1=25，则大齿轮的齿数z2=z1×i=25×3.2=80，取80，因为单级齿轮传动对称布置、软齿面，故由《机械设计基础》书查表7-14取Ψd=1④、许用接触应力[σН]由图7-25查得σНlim1=560Mpa ，σНlim2=530MpaN 1=60njL h =60×2250×1×(5×52×5×16)=2.81×108 N 2= N 1/i=2.81×108/3.2=8.78×107由《机械设计基础》书图7-24查得Z N1=1.1 ,Z N2=1.2(允许有一定的点蚀) 由《机械设计基础》书表7-9查得S H =1 根据以下公式可得[σН]1=( Z N1·σНlim1)/ S H =(1.1×560)/1=616Mpa [σН]2=( Z N2·σНlim2)/ S H =(1.2×530)/1=636Mpa 则：d 1≥231)52.3(1H E d Z u u KT σφ±=23)6168.18952.3(2.31)12.3(10000043.11.1x x x x ⨯+=61.78mm （备注u=Z2/Z1=80/25=3.2）则 m=d 1/z 1=61.78/25=2.47mm 由《机械设计基础》表7-2取标准模数m=2.5mm（3）主要尺寸计算:d 1=mz 1=2.5×25=62.5mm d 2=mz 2=2.5×80=200mm b=Ψd d 1=1×62.5=62.5mm 经圆整后取b 2=65mm ，b 1=b 2+5=70mm d a1=d 1+2h a =（25+2）×2.5=67.5mm d a2=d 2+2h a =(80+2)×2.5=205mmd f1=d 1-2h f =(25-2×1-2×0.25)×2.5=56.25mm d f2=d 2-2h f =(80-2×1-2×0.25)×2.5=193.75mm a=0.5m(z 1+ z 2)=0.5×2.5(25+80)=131.25mm（4）按齿根弯曲疲劳强度校核 ①齿形系数Y F由表7-12查得Y F1=2.65，Y F2=2.25 ②应力修正系数Y S由表7-13查得Y S1=1.59，Y S2=1.77 ③许用弯曲应力[σF ]由图7-26查得σFlim1=205MPa ，σFlim2=190 MPa 由表7-9查得S F =1.3 由图7-23查得Y N1=0.89 Y N2=1则由《机械设计基础》书式（7-16）得 [σF ]1= Y N1·σFlim1/S F =1×205/1.3=158Mpa [σF ]2= Y N2·σFlim2/S F =1×190/1.3=146Mpa故：σF1= Y F1·Y S1（2KT 1）/（bm 2z 1）=2×1.1×1.4×105/65×2.52×25×(2.65×1.59)=127.78Mpa ≤[σF ]1= 158MpaσF2=σF1·Y F2·Y S2/ Y F1·Y S1=127.78×2.25×1.77/2.65×1.59=120.77Mpa ≤[σF ]1= 146Mpa（5）验算齿轮的圆周速度u74.01000602255.6214.310006011=⨯⨯⨯=⨯=n d v πm/s由《机械设计基础》书表7-7可知，选8级精度是合适的 （6）几何尺寸计算及绘制齿轮零件工作图图2.1大齿轮的零件图2.4.2.2 轴的设计高速轴： （1）选择轴材料因为特殊要求，故选45钢正火，由《机械设计基础》书查表11-1得 [σ-1]=55Mpa,去A=115 （2）估算轴的最小直径 高速轴（Ⅰ轴）：d min = A 3np =32254.3115＝28.75mm此处有键槽用于配套V 带轮，所以可将其轴径加大5%，即d=28.75×105%=28.98mmTc=KT 1=1.5×144.31=216.47N.m即由扭矩可查《机械设计技术实训指导》书上表4-11可知：选用HL2型联轴器d=32mm（3）轴的结构设计根据轴上零件的定位、装拆方便的需要，同时考虑到强度的原则，主动轴和从动轴均设计为阶梯轴。
课程设计设计一带式输送机传动装置图文

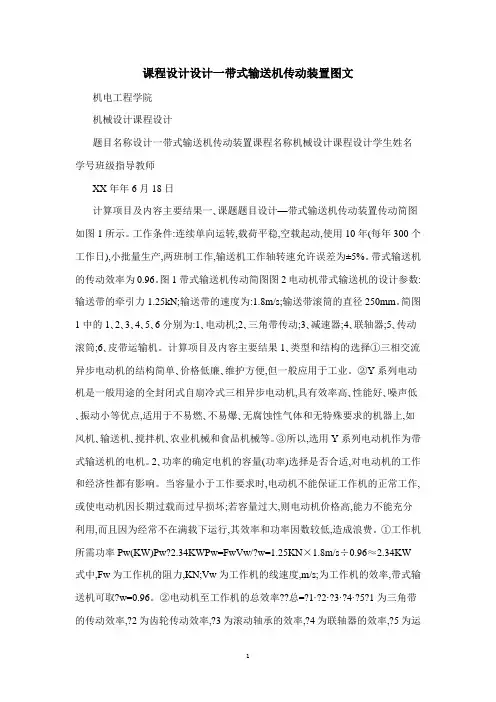

课程设计设计一带式输送机传动装置图文机电工程学院机械设计课程设计题目名称设计一带式输送机传动装置课程名称机械设计课程设计学生姓名学号班级指导教师XX年年6月18日计算项目及内容主要结果一､课题题目设计—带式输送机传动装置传动简图如图1所示。
工作条件:连续单向运转,载荷平稳,空载起动,使用10年(每年300个工作日),小批量生产,两班制工作,输送机工作轴转速允许误差为±5%。
带式输送机的传动效率为0.96。
图1带式输送机传动简图图2电动机带式输送机的设计参数:输送带的牵引力1.25kN;输送带的速度为:1.8m/s;输送带滚筒的直径250mm。
简图1中的1､2､3､4､5､6分别为:1､电动机;2､三角带传动;3､减速器;4､联轴器;5､传动滚筒;6､皮带运输机。
计算项目及内容主要结果1､类型和结构的选择①三相交流异步电动机的结构简单､价格低廉､维护方便,但一般应用于工业。
②Y系列电动机是一般用途的全封闭式自扇冷式三相异步电动机,具有效率高､性能好､噪声低､振动小等优点,适用于不易燃､不易爆､无腐蚀性气体和无特殊要求的机器上,如风机､输送机､搅拌机､农业机械和食品机械等。
③所以,选用Y系列电动机作为带式输送机的电机。
2､功率的确定电机的容量(功率)选择是否合适,对电动机的工作和经济性都有影响。
当容量小于工作要求时,电动机不能保证工作机的正常工作,或使电动机因长期过载而过早损坏;若容量过大,则电动机价格高,能力不能充分利用,而且因为经常不在满载下运行,其效率和功率因数较低,造成浪费。
①工作机所需功率Pw(KW)Pw?2.34KWPw=FwVw/?w=1.25KN×1.8m/s÷0.96≈2.34KW 式中,Fw为工作机的阻力,KN;Vw为工作机的线速度,m/s;为工作机的效率,带式输送机可取?w=0.96。
②电动机至工作机的总效率??总=?1·?2·?3·?4·?5?1为三角带的传动效率,?2为齿轮传动效率,?3为滚动轴承的效率,?4为联轴器的效率,?5为运输机平型带传动效率。
带式输送机传动装置课程设计报告书
带式输送机传动装置课程设计报告书一、课程设计目的和任务本次课程设计旨在加深学生对带式输送机及其传动装置的理解，培养学生工程实践能力，提高学生的设计能力和团队合作能力。
具体任务包括对带式输送机传动装置进行设计，并采用实物模型进行实验验证。
二、课程设计内容和步骤1.确定课程设计题目：带式输送机传动装置的设计。
2.了解带式输送机传动装置的基本原理和工作方式。
3.进行相关理论知识的学习，包括带式输送机的结构、基本参数、运行原理以及传动装置的选择和设计原则。
4.进行市场调研，了解不同类型的带式输送机传动装置的应用和发展趋势。
5.根据所学的理论知识和市场调研结果，进行带式输送机传动装置的设计。
6.制作带式输送机的实物模型，并进行相应的实验验证。
7.对实验结果进行分析和总结，提出改进意见。
8.撰写课程设计报告书。
三、课程设计过程和经验1.团队分工：根据每个人的专长和兴趣，合理分配任务，确保各个环节的顺利进行。
2.实物模型制作：在实物模型制作过程中，要注意选用合适的材料和工具，并严格按照设计图纸进行制作。
3.实验验证：在进行实验验证时，要严格控制变量，确保实验结果的准确性。
4.报告撰写：在撰写报告书时，要按照规范的格式，清晰地叙述设计过程和实验结果，并结合理论知识进行分析和总结。
四、课程设计成果和效果通过本次课程设计，学生对带式输送机传动装置的工作原理和设计方法有了更深入的理解，并通过实验验证了设计的可行性。
同时，培养了学生的工程实践能力、团队合作能力和创新思维能力。
课程设计报告书的撰写和展示，进一步提高了学生的表达能力和综合素质。
五、存在问题和改进措施本次课程设计中存在的问题主要是时间紧张，设计深度不够。
为了提高后续课程设计的质量，可以增加课程设计的时间，加强理论学习和市场调研的深度，提高实物模型的制作工艺和实验验证的精度。
六、课程设计总结通过本次课程设计，我深入学习了带式输送机传动装置的设计原理和方法，并通过实验验证了设计的可行性。
带式运输机传动装置课程设计

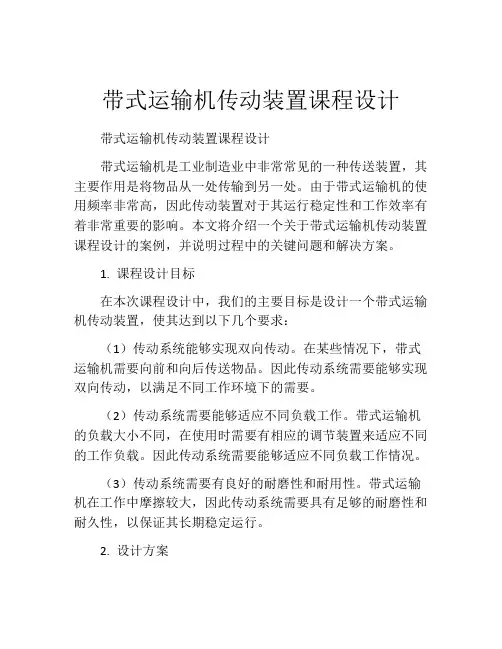

带式运输机传动装置课程设计带式运输机传动装置课程设计带式运输机是工业制造业中非常常见的一种传送装置，其主要作用是将物品从一处传输到另一处。
由于带式运输机的使用频率非常高，因此传动装置对于其运行稳定性和工作效率有着非常重要的影响。
本文将介绍一个关于带式运输机传动装置课程设计的案例，并说明过程中的关键问题和解决方案。
1. 课程设计目标在本次课程设计中，我们的主要目标是设计一个带式运输机传动装置，使其达到以下几个要求：（1）传动系统能够实现双向传动。
在某些情况下，带式运输机需要向前和向后传送物品。
因此传动系统需要能够实现双向传动，以满足不同工作环境下的需要。
（2）传动系统需要能够适应不同负载工作。
带式运输机的负载大小不同，在使用时需要有相应的调节装置来适应不同的工作负载。
因此传动系统需要能够适应不同负载工作情况。
（3）传动系统需要有良好的耐磨性和耐用性。
带式运输机在工作中摩擦较大，因此传动系统需要具有足够的耐磨性和耐久性，以保证其长期稳定运行。
2. 设计方案基于课程设计目标，我们选择了齿轮传动方案来设计带式运输机传动装置。
齿轮传动具有传动效率高，传动力矩大等优点，在带式运输机上的应用也十分常见。
我们首先需要确定传动装置的传动比和转速。
传动比需要考虑带式运输机的负载情况和需要调节的情况。
同时，传动装置的转速也需要和带式运输机的转速相匹配，以保证传动装置的有效使用。
为了实现双向传动，我们选择了两套齿轮传动系统分别作为正向传动和反向传动。
当带式运输机需要正向传动时，正向的齿轮传动系统被启用，反向传动系统处于停止状态。
当带式运输机需要反向传动时，反向的齿轮传动系统被启用，正向传动系统则处于停止状态。
我们还需要注意传动系统的润滑和散热。
由于带式运输机需要长时间运行，传动系统需要采用润滑剂来减少摩擦，确保传动效率和传动质量的稳定性。
同时，传动系统在工作时也会产生大量热量，我们需要设计散热系统来保持传动系统的正常运行。
带式输送机传动装置机械设计课程设计完整版
燕山大学机械设计课程设计说明书题目：带式输送机传动装置学院（系）：机械工程学院年级专业：学号：学生姓名：指导教师：目录一. 传动方案 (1)二. 电动机的选择及传动比确定 (2)1．性能参数及工况 (2)2．电动机型号选择 (2)三．运动和动力参数的计算………………………………….………2-31.各轴转速 (3)2.各轴输入功率 (3)3.各轴输入转距 (3)四．传动零件的设计计算 (3)1．蜗杆蜗轮的选择计算................................................3-7 2．斜齿轮传动选择计算..............................................7-12 五．轴的设计和计算 (12)1.初步确定轴的结构及尺寸……………………………….…12-172．二轴的弯扭合成强度计算.......................................17-20 六．滚动轴承的选择和计算.............................................21-22 七．键连接的选择和计算................................................22-23 八、联轴器的选择 (23)九．减速器附件的选择 (24)十．润滑和密封的选择 (24)十一．拆装和调整的说明 (24)十二.主要零件的三维建模................................................25-27 十三.设计小结. (27)十四．参考资料 (28)设计及计算过程结果一．传动方案的拟定本设计要求设计一台应用于带式输送机上的二级减速器，原动机为三相异步电动机，工作机为卷筒。
输送机用于煤场，选用闭式齿轮传动，对于传动比较大的减速器，利用蜗轮蜗杆的大传动比可以使减速器尺寸结构紧凑，为提高承载能力和传动效率将蜗轮蜗杆传动布置在高速级，低速级用斜齿圆柱齿轮传动，可提高减速器的平稳性。
带式输送机传动装置课程设计

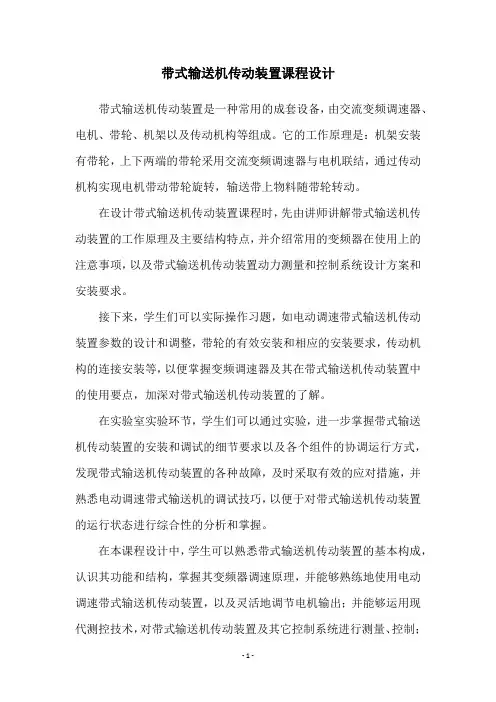

带式输送机传动装置课程设计
带式输送机传动装置是一种常用的成套设备，由交流变频调速器、电机、带轮、机架以及传动机构等组成。
它的工作原理是：机架安装有带轮，上下两端的带轮采用交流变频调速器与电机联结，通过传动机构实现电机带动带轮旋转，输送带上物料随带轮转动。
在设计带式输送机传动装置课程时，先由讲师讲解带式输送机传动装置的工作原理及主要结构特点，并介绍常用的变频器在使用上的注意事项，以及带式输送机传动装置动力测量和控制系统设计方案和安装要求。
接下来，学生们可以实际操作习题，如电动调速带式输送机传动装置参数的设计和调整，带轮的有效安装和相应的安装要求，传动机构的连接安装等，以便掌握变频调速器及其在带式输送机传动装置中的使用要点，加深对带式输送机传动装置的了解。
在实验室实验环节，学生们可以通过实验，进一步掌握带式输送机传动装置的安装和调试的细节要求以及各个组件的协调运行方式，发现带式输送机传动装置的各种故障，及时采取有效的应对措施，并熟悉电动调速带式输送机的调试技巧，以便于对带式输送机传动装置的运行状态进行综合性的分析和掌握。
在本课程设计中，学生可以熟悉带式输送机传动装置的基本构成，认识其功能和结构，掌握其变频器调速原理，并能够熟练地使用电动调速带式输送机传动装置，以及灵活地调节电机输出；并能够运用现代测控技术，对带式输送机传动装置及其它控制系统进行测量、控制；
同时，掌握带式输送机传动装置的故障处理能力。
本课程设计的最终目的是，培养学生在毕业设计中能够根据实际需要，利用变频调速器对带式输送机传动装置以及其他传动装置的动力测量和控制，能够独立设计、完成汽车制动系统、电动机等各类传动驱动装置的调试等。
机械设计带式输送机传动装置课程设计

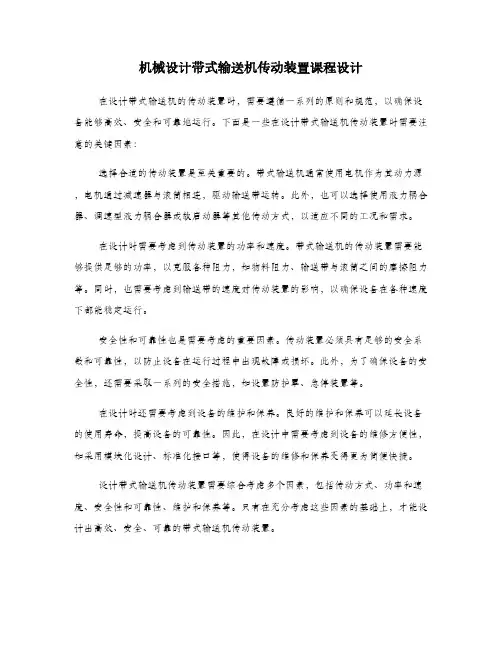

机械设计带式输送机传动装置课程设计
在设计带式输送机的传动装置时，需要遵循一系列的原则和规范，以确保设备能够高效、安全和可靠地运行。
下面是一些在设计带式输送机传动装置时需要注意的关键因素：
选择合适的传动装置是至关重要的。
带式输送机通常使用电机作为其动力源，电机通过减速器与滚筒相连，驱动输送带运转。
此外，也可以选择使用液力耦合器、调速型液力耦合器或软启动器等其他传动方式，以适应不同的工况和需求。
在设计时需要考虑到传动装置的功率和速度。
带式输送机的传动装置需要能够提供足够的功率，以克服各种阻力，如物料阻力、输送带与滚筒之间的摩擦阻力等。
同时，也需要考虑到输送带的速度对传动装置的影响，以确保设备在各种速度下都能稳定运行。
安全性和可靠性也是需要考虑的重要因素。
传动装置必须具有足够的安全系数和可靠性，以防止设备在运行过程中出现故障或损坏。
此外，为了确保设备的安全性，还需要采取一系列的安全措施，如设置防护罩、急停装置等。
在设计时还需要考虑到设备的维护和保养。
良好的维护和保养可以延长设备的使用寿命，提高设备的可靠性。
因此，在设计中需要考虑到设备的维修方便性，如采用模块化设计、标准化接口等，使得设备的维修和保养变得更为简便快捷。
设计带式输送机传动装置需要综合考虑多个因素，包括传动方式、功率和速度、安全性和可靠性、维护和保养等。
只有在充分考虑这些因素的基础上，才能设计出高效、安全、可靠的带式输送机传动装置。
机械设计课程设计带式输送机传动装置
机械设计课程设计带式输送机传动装置一、设计题目：带式输送机传动装置已知条件题目参数输送带工作拉5.0力F/KN输送带工作速度1.43v/(m/s)滚筒直径D/mm 350按斜齿圆柱齿轮设计减速器已知条件：（1）工作情况：两班制，连续单向运转，载荷比较平稳，允许输送带工作速度误差为±0.5%（2）使用年限：5年（3）动力源：380/220V交流电二、主要内容：P65页 7.1.2三、设计工作量：1、减速器装配图1张（2号图纸）2、零件工作图2张（3号图纸）3、设计说明书1份（10-15页要求附说明简图）四、进度安排基础设计计算——2天装配图底图——3天装配图——1．5天零件图——1.5天说明书（打印）——2天目录一、电动机的选择...怠 (4)二、传动设计 (5)三、带传动的设计 (7)四、齿轮的设计 (10)1．齿轮材料及精度的选择 (10)2. 按齿面接触强度设计 (10)3.确定主要参数及计算主要尺寸 (11)4.齿根弯曲疲劳强度校核 (12)5.齿轮主要参数 (13)五、轴的设计 (14)1.高速(齿轮)轴的设计.................................4 (14)2.低速轴的设计 (15)3.轴上其它零件的设计 (16)4.键的选择校核 (17)5.键的4度校核 (18)6.输出轴的强度校核 (19)六、轴承的校核 (20)七、心得体会...............4 (21)一、电动机的选择1、选择电动机类型按工作要求和工作条件，选用一般用途的Y（IP44）系列三相异步电动机，它为卧式封闭结构。
2、选择电动机的容量卷筒轴的输出功率PW ：PW =F·V/1000=4000×1.43/1000=5.72kW电动机输出功率为PdPd=Pw/ηpd传动装装置总效率式中：V带效率1=0.96，滚动轴承效率(二对) 2=0.99,闭式齿轮传动效率（单级，斜齿轮）3=0.97, 弹性联轴器效率4=0.99，滚筒效率5=0.96，则：故 Pd= PW/h=5.72/0.86=6.651kw因载荷平稳,电动机额定功率略大于即可，由《机械设计基础实训指导》附录查的Y系列电动机数据，选电动机的额定功率为7.5kw。
带式输送机传动装置课程设计方案减速器设计方案
燕山大学机械设计课程设计说明书题目：带式输送机传动装置学院<系）：机械工程学院年级专业： 09机制<三）班学号：学生姓名：指导教师：周玉林教师职称：教授目录1.任务说明书--------------------------------------------------12.传动方案的分析--------------------------------------------23.电动机选择及计算-----------------------------------------2 4总传动比的确定和各级传动比的-----------------------3 5传动装置的动力和运动参数计算-----------------------46.齿轮的选择和计算-----------------------------------------57.轴的设计计算----------------------------------------------108.轴承的选择和校核----------------------------------------169.键的选择和键连接的强度计算- -----------------------1810.联轴器的选择--------------------------------------------2011.润滑和密封选择-----------------------------------------2112.拆装和调整的说明--------------------------------------2113.减速箱体的附件的说明--------------------------------22 14设计小结.------------------------------------------------22 15.参考材料------------------------------------------------- 23符合这一范围的同步转速有750r ，所以，取五、运动和动力参数得计算r ／min r ／卷筒轴的转速电动机输出功率为，卷筒轴输入功率）按式=114查的区域系数系数由图可查得接由公式计算应力循环次数计算接触疲劳许用应力校核齿根弯曲疲劳强度由公式11.883°应力及寿命系数分计算弯曲疲劳许用应力计算弯曲应力及尺寸系数燕山大学《机械设计》课程设计综评。
带式输送机的传动装置课程设计说明书范文两篇(同轴式和展开式)
机械设计课程设计……两级同轴式题目：设计一带式输送机的传动装置（两级同轴式圆柱斜齿轮减速器）方案图如下：ⅠⅣV 带传动目录1. 设计目的 (2)2. 设计方案 (3)3. 电机选择 (5)4. 装置运动动力参数计算 (7)5.带传动设计 (9)6.齿轮设计 (18)7.轴类零件设计 (28)8.轴承的寿命计算 (31)9.键连接的校核 (32)10.润滑及密封类型选择 (33)11.减速器附件设计 (33)13.心得体会 (34)14参考文献 (35)1. 设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。
课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。
（2）学习机械设计的一般方法，掌握机械设计的一般规律。
（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。
（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。
2. 设计方案据所给题目：设计一带式输送机的传动装置（两级同轴式圆柱斜齿轮减速器）方案图如下：技术与条件说明： 1）传动装置的使用寿命预定为 15 年每年按300天计算， 2 班制工作每班按8小 时计算2）工作机的载荷性质是平稳、轻微冲击、中等冲击、严重冲击；单、双向回转； 3）电动机的电源为三相交流电，电压为380/220伏；4）传动布置简图是由于受车间地位的限制而拟订出来的，不应随意修改，但对于传动件的型式，则允许作适宜的选择；5）输送带允许的相对速度误差≤±3～5%。
机械设计课程设计带式运输机传动装置
为了检查传动件啮合情况，润滑状态以及向箱内注油，在箱盖上部便于观察传动件啮合区的位置开足够大的检查孔，用螺钉予以固定，盖板与箱盖凸台接合面间加装防渗漏的纸质封油垫片。
4.通气器
为沟通箱体内外的气流使箱体内的气压不会因减速器运转时的温升而增大，从而造成减速器密封处渗漏，在箱盖顶部或检查孔盖板上安装通气器。
5.轴承座
轴承盖结构采用螺柱联接式，材料为铸铁（HT150），轴承采用刮油板为使油沟中的油能顺利进入轴承室。
6.定位销
为确定箱座与箱盖的相互位置，保证轴承座孔的镗孔精度与装配精度，应在箱体的联接凸缘上距离尽量远处安置两个定位销，并尽量设置在不对称位置。圆锥销公称直径（小端直径）可取 ， 为箱座，箱盖凸缘联接螺栓的直径；取长度应稍大于箱体联接凸缘的总厚度，以利装拆。
因 ,取
=0.776
Ⅴ.螺旋角系数 。由《机械设计》查得弹性影响系数 。
Ⅵ. 接触疲劳极限应力 ；接触疲劳极限极限应力 。
Ⅶ.计算应力循环次数
Ⅷ. 接触疲劳寿命系数 ； 。
Ⅸ. 计算接触疲劳许用应力
取安全系数S=1
2>.设计计算
Ⅰ.试算小齿轮分度圆直径
54.02mm
Ⅱ.计算圆周速度
0.63m/s
Ⅲ.计算载荷系数
合理
6、轴的设计、计算及校核
选取轴的材料为45钢，正火处理。
根据《机械设计》，取C=118,。
则有： 14.13mm
22.45mm
35.63mm
上述所算均为轴的最小直径，考虑到1轴要与电动机联接，初算直径d1必须与电动机轴和联轴器空相匹配及d3必须和联轴器空相匹配，所以初定d1=28mm，d3=42mm，d2 =39mm。
（2）选取精度等级
