耐压测试原理
电缆耐压试验原理
电缆耐压试验原理
电缆耐压试验是用于检测电缆在正常工作条件下的耐压能力的一种方法。
其原理是利用高压电源产生高压电场，对电缆进行耐压试验。
在测试中，首先需要将待测试的电缆连接到测试设备上，并保证测试设备与电缆之间的绝缘良好。
然后，高压电源开始提供高压电场，施加在电缆上。
高压电场的作用下，电缆内部会产生电场强度差，从而检测电缆是否能够承受正常工作条件下的电压。
测试过程中，会测量电缆上的电场强度和电流值。
通过观察电场强度的变化以及电流值是否超过设定的阈值，可以评估电缆的耐压能力。
如果电缆在测试中能够稳定地承受测试电压，并且电场强度和电流值都在正常范围内，说明电缆的绝缘性能较好，耐压能力良好；如果电场强度或电流值超过了规定范围，说明电缆有绝缘故障或存在漏电现象，需要进行修理或更换。
总之，电缆耐压试验是通过施加高压电场，检测电缆是否能够承受正常工作条件下的电压，并评估电缆的绝缘性能和耐压能力的方法。
这项测试对于确保电缆的安全运行和预防潜在故障非常重要。
打耐压的原理

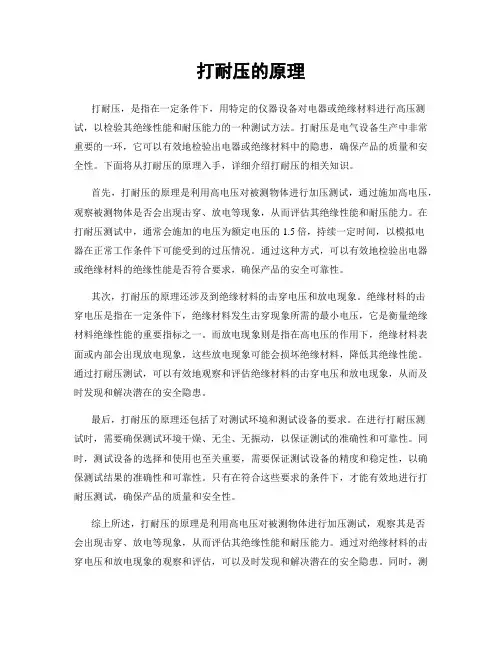

打耐压的原理打耐压，是指在一定条件下，用特定的仪器设备对电器或绝缘材料进行高压测试，以检验其绝缘性能和耐压能力的一种测试方法。
打耐压是电气设备生产中非常重要的一环，它可以有效地检验出电器或绝缘材料中的隐患，确保产品的质量和安全性。
下面将从打耐压的原理入手，详细介绍打耐压的相关知识。
首先，打耐压的原理是利用高电压对被测物体进行加压测试，通过施加高电压，观察被测物体是否会出现击穿、放电等现象，从而评估其绝缘性能和耐压能力。
在打耐压测试中，通常会施加的电压为额定电压的1.5倍，持续一定时间，以模拟电器在正常工作条件下可能受到的过压情况。
通过这种方式，可以有效地检验出电器或绝缘材料的绝缘性能是否符合要求，确保产品的安全可靠性。
其次，打耐压的原理还涉及到绝缘材料的击穿电压和放电现象。
绝缘材料的击穿电压是指在一定条件下，绝缘材料发生击穿现象所需的最小电压，它是衡量绝缘材料绝缘性能的重要指标之一。
而放电现象则是指在高电压的作用下，绝缘材料表面或内部会出现放电现象，这些放电现象可能会损坏绝缘材料，降低其绝缘性能。
通过打耐压测试，可以有效地观察和评估绝缘材料的击穿电压和放电现象，从而及时发现和解决潜在的安全隐患。
最后，打耐压的原理还包括了对测试环境和测试设备的要求。
在进行打耐压测试时，需要确保测试环境干燥、无尘、无振动，以保证测试的准确性和可靠性。
同时，测试设备的选择和使用也至关重要，需要保证测试设备的精度和稳定性，以确保测试结果的准确性和可靠性。
只有在符合这些要求的条件下，才能有效地进行打耐压测试，确保产品的质量和安全性。
综上所述，打耐压的原理是利用高电压对被测物体进行加压测试，观察其是否会出现击穿、放电等现象，从而评估其绝缘性能和耐压能力。
通过对绝缘材料的击穿电压和放电现象的观察和评估，可以及时发现和解决潜在的安全隐患。
同时，测试环境和测试设备的要求也是确保打耐压测试准确性和可靠性的关键。
希望本文能够对打耐压的原理有所了解，并在实际生产中加以应用。
耐压测试原理

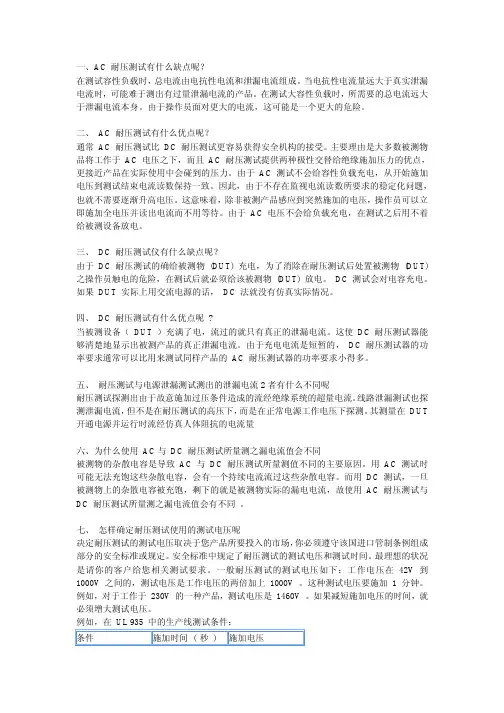

一、AC耐压测试有什么缺点呢？在测试容性负载时，总电流由电抗性电流和泄漏电流组成。
当电抗性电流量远大于真实泄漏电流时，可能难于测出有过量泄漏电流的产品。
在测试大容性负载时，所需要的总电流远大于泄漏电流本身。
由于操作员面对更大的电流，这可能是一个更大的危险。
二、AC耐压测试有什么优点呢？通常AC耐压测试比DC耐压测试更容易获得安全机构的接受。
主要理由是大多数被测物品将工作于AC电压之下，而且AC耐压测试提供两种极性交替给绝缘施加压力的优点，更接近产品在实际使用中会碰到的压力。
由于AC测试不会给容性负载充电，从开始施加电压到测试结束电流读数保持一致。
因此，由于不存在监视电流读数所要求的稳定化问题，也就不需要逐渐升高电压。
这意味着，除非被测产品感应到突然施加的电压，操作员可以立即施加全电压并读出电流而不用等待。
由于AC电压不会给负载充电，在测试之后用不着给被测设备放电。
三、DC耐压测试仪有什么缺点呢？由于DC耐压测试的确给被测物(DUT)充电，为了消除在耐压测试后处置被测物(DUT)之操作员触电的危险，在测试后就必须给该被测物(DUT)放电。
DC测试会对电容充电。
如果DUT实际上用交流电源的话，DC法就没有仿真实际情况。
四、DC耐压测试有什么优点呢?当被测设备（DUT）充满了电，流过的就只有真正的泄漏电流。
这使DC耐压测试器能够清楚地显示出被测产品的真正泄漏电流。
由于充电电流是短暂的，DC耐压测试器的功率要求通常可以比用来测试同样产品的AC耐压测试器的功率要求小得多。
五、耐压测试与电源泄漏测试测出的泄漏电流2者有什么不同呢耐压测试探测出由于故意施加过压条件造成的流经绝缘系统的超量电流。
线路泄漏测试也探测泄漏电流，但不是在耐压测试的高压下，而是在正常电源工作电压下探测。
其测量在DUT 开通电源并运行时流经仿真人体阻抗的电流量六、为什么使用AC与DC耐压测试所量测之漏电流值会不同被测物的杂散电容是导致AC与DC耐压测试所量测值不同的主要原因。
耐压测试的原理
耐压测试的原理
耐压测试是一种常见的电气安全测试方法，用于确定电气设备或电气元件在一定电压条件下是否能够正常工作，以及是否存在漏电和绝缘破损等安全隐患。
耐压测试的原理是通过施加高压电压来刺激被测试物体的绝缘材料和结构，以检测其是否符合安全标准。
在测试中，被测物体的外壳和内部导线被连接到高压电源的正负极，然后在设定的测试电压下，进行一段时间的测试。
测试时，会监测被测物体的电流和电压变化，并根据设定的规范和安全标准，判断被测物体的绝缘性能是否合格。
正常的绝缘材料和结构会阻止电流的通过，使得测试电压与被测物体之间保持良好的绝缘状况。
如果被测物体存在绝缘破损或漏电，电流将会通过绝缘材料或结构，导致测试电压与被测物体之间出现电流泄漏。
这时，监测设备会检测到电流的变化，并根据预设的安全阈值判断被测物体是否合格。
通过耐压测试，可以有效地检测出电气设备或电气元件中存在的绝缘破损、漏电和其他安全隐患，确保其符合安全标准，以保障使用者的人身安全和设备的正常运行。
耐压测试的原理
耐压测试的原理

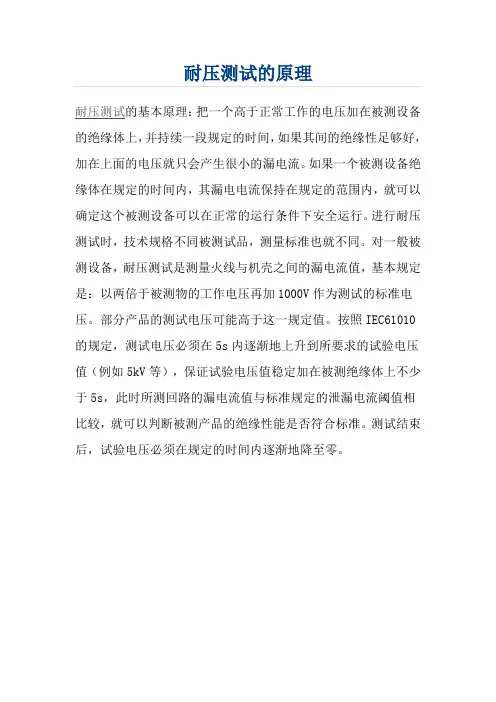

耐压测试的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。
如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。
进行耐压测试时，技术规格不同被测试品，测量标准也就不同。
对一般被测设备，耐压测试是测量火线与机壳之间的漏电流值，基本规定是：以两倍于被测物的工作电压再加1000V作为测试的标准电压。
部分产品的测试电压可能高于这一规定值。
按照IEC61010的规定，测试电压必须在5s内逐渐地上升到所要求的试验电压值（例如5kV等），保证试验电压值稳定加在被测绝缘体上不少于5s，此时所测回路的漏电流值与标准规定的泄漏电流阈值相比较，就可以判断被测产品的绝缘性能是否符合标准。
测试结束后，试验电压必须在规定的时间内逐渐地降至零。
耐压测试原理
耐压测试原理文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]耐压测试原理一．概述电子设备的安全性是决定其质量的各要素中最重要的部分。
安全参数包括了以下的参数：交 / 直流高电压、直流高绝缘电阻（或绝缘电阻）、接地电阻、泄漏电流、脉冲高压、脉冲大电流等。
自 IEC65号公告《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》于1952年首次颁布并经五版，七次修订以来，全球范围内已形成IEC安全标准和美国UL安全标准两大体系。
大多数制造商，特别是信息技术设备制造的制造商们，选择四种最主要的产品安全检测作为生产流程最后的常规产品测试。
它们包括耐压测试（Withstanding Voltage Test ）、绝缘测试（Insulation Test ）、接地导通测试（ Ground Continuity Test ）和泄漏电流测试（ Leakage Current Test ）。
设计这些测试是为了确保使用者在操作设备时不会因为误操作或仪器失效而发生触电事故。
二．耐压测试耐压测试（ Withstanding Voltage Test ）又称作高压测试（ Hipot Test ）或介电强度测试（ Dielectric Test ），可能是大家熟悉和在产品流程安全测试中用的最多的。
它实际上在每一个安全标准中都被引用，这一点表明了它的重要性。
测试目的耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。
它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。
进行这项测试的另一个原因是它也可以检测出仪器的一些缺陷，例如制造过程中出现的爬电距离不足和电气间隙不够等问题。
下图是IEC60601-1中对仪器的绝缘距离的规定和一个常见的间隙不足的例子。
仪器原理最初的耐压测试仪仅仅是一个简单的变压器和调压器，它把市电变为所需要的测试电压，施加到被测试样品上。
耐压测试原理
耐压测试原理
耐压测试是指在一定的环境条件下，对被测物体进行一定时间的电压或电流加载，以检验其在高电压或高电流作用下的绝缘性能和耐受能力。
耐压测试可以有效地发现被测物体在高电压或高电流条件下可能存在的绝缘缺陷或故障，是电气设备和电子产品生产过程中非常重要的一项测试。
首先，耐压测试的原理是基于电介质的击穿特性。
当电介质内部的电场强度达到一定数值时，电介质会发生击穿现象，导致绝缘失效。
因此，耐压测试就是通过施加高电压或高电流，对被测物体的绝缘性能进行检验，以确定其能否在规定的电压或电流条件下正常工作。
其次，耐压测试的原理还涉及到电气设备的安全性能。
在现代电气设备中，为了保证人身安全和设备的正常运行，通常需要对设备的绝缘性能进行严格的测试。
耐压测试就是一种常用的手段，通过对设备的外壳和绝缘部分施加高压，以验证其能否承受规定的电压而不发生绝缘故障，从而保障设备的安全性能。
另外，耐压测试的原理还包括对电子产品的可靠性测试。
在电子产品的生产过程中，为了确保产品的质量和可靠性，通常需要进行耐压测试。
通过对电子产品的绝缘部分进行高压加载，可以检验产品在高压条件下的工作稳定性和耐受能力，从而提高产品的可靠性和稳定性。
总之，耐压测试的原理是基于电介质的击穿特性和电气设备的安全性能要求，通过施加高电压或高电流，对被测物体的绝缘性能进行检验，以确保其在高压条件下的安全可靠性。
耐压测试在电气设备和电子产品生产过程中具有重要的意义，可以有效地发现潜在的绝缘缺陷和故障，保障产品的质量和安全性能。
耐压测试仪基本原理及组成
耐压测试仪基本原理及组成
一、耐压测试仪的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。
如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。
测试系统有三大模块：程控电源模块、信号采集调理模块和计算机控制系统。
二、耐压测试仪结构及组成
（1）升压部分
调压变压器、升压变压器及升压部分电源接通及切断开关组成。
220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变压器。
用户只需调节调压器就可以控制升压变压器的输出电压。
（2）控制部分
电流取样，时间电路、报警电路组成。
控制部分当收到启动信号，仪器立即在接通升压部分电源。
当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。
当收到复位或者时间到信号后切断升压回路电源。
（3）显示电路
显示器显示升压变压器输出电压值。
显示由电流取样部分的电流值，及时间电路的时间值一般为倒计时。
（4）程控耐压测试仪
以上是传统的耐电压试验仪的结构组成。
随着电子技术及单片，计算机技术
飞速发展；程控耐压测试仪这几年也发展很快，程控耐压仪与传统的耐压仪不同之处主要是升压部分。
程控耐压仪高压升压不是通过市电由调压器来调节，而是通过单片计算机控制产生一个50Hz或60Hz的正弦波信号再通过功率放大电路进行放大升压，输出电压值也由单片计算机进行控制，其它部分原理与传统耐压仪差别不大。
