液晶屏逻辑板和屏坏简单判断及其检修

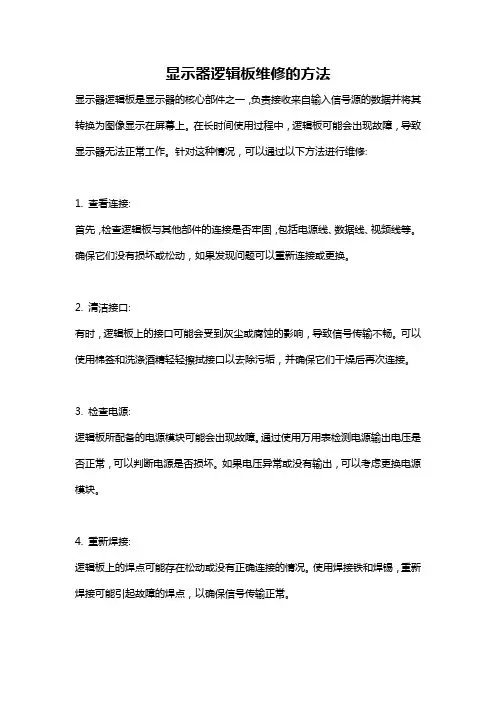

显示器逻辑板维修的方法
显示器逻辑板维修的方法显示器逻辑板是显示器的核心部件之一，负责接收来自输入信号源的数据并将其转换为图像显示在屏幕上。
在长时间使用过程中，逻辑板可能会出现故障，导致显示器无法正常工作。
针对这种情况，可以通过以下方法进行维修:1. 查看连接:首先，检查逻辑板与其他部件的连接是否牢固，包括电源线、数据线、视频线等。
确保它们没有损坏或松动，如果发现问题可以重新连接或更换。
2. 清洁接口:有时，逻辑板上的接口可能会受到灰尘或腐蚀的影响，导致信号传输不畅。
可以使用棉签和洗涤酒精轻轻擦拭接口以去除污垢，并确保它们干燥后再次连接。
3. 检查电源:逻辑板所配备的电源模块可能会出现故障。
通过使用万用表检测电源输出电压是否正常，可以判断电源是否损坏。
如果电压异常或没有输出，可以考虑更换电源模块。
4. 重新焊接:逻辑板上的焊点可能存在松动或没有正确连接的情况。
使用焊接铁和焊锡，重新焊接可能引起故障的焊点，以确保信号传输正常。
5. 更换电容:逻辑板上的电容器也是常见的故障点之一。
如果检查电容器时发现它们的外观似乎有损坏或漏液的迹象，应及时更换它们。
注意在更换电容时保持正确的电极极性。
6. 升级固件:有些显示器的逻辑板上可能有可以升级的固件。
更新固件可能修复一些已知的软件问题和漏洞，提高显示器的稳定性和性能。
可以在显示器厂商的官方网站上查找适用于逻辑板的固件升级。
7. 专业维修:如果以上方法无效，或者您不具备维修技能，可以选择将显示器逻辑板送去专业维修中心修理。
专业技术人员能够准确诊断并修复逻辑板故障，确保显示器正常工作。
综上所述，对于显示器逻辑板的维修，可以采取多种方法，从检查连接和清洁接口开始，到检查电源和焊接，更换故障电容，升级固件等。
如果无法自行解决问题，可以寻求专业维修服务。
无论采取何种方法，保持维修环境整洁，小心操作，确保安全。

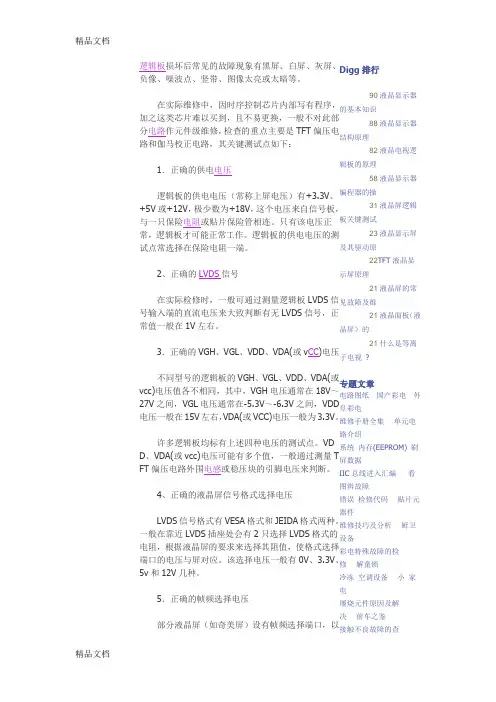

逻辑板损坏后常见的故障现象有黑屏知识分享
逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下： 1．正确的供电电压 逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。
只有该电压正常，逻辑板才可能正常工作。
逻辑板的供电电压的测试点常选择在保险电阻一端。
2、正确的LVDS 信号 在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。
3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。
许多逻辑板均标有上述四种电压的测试点。
VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。
4、正确的液晶屏信号格式选择电压 LVDS 信号格式有VESA 格式和JEIDA 格式两种。
一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。
该选择电压一般有0V 、3.3V 、5v 和12V 几种。
5．正确的帧频选择电压 部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理 82液晶电视逻辑板的原理 58液晶显示器编程器的操 31液晶屏逻辑板关键测试 23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章 电路图纸 国产彩电 外阜彩电 维修手册全集 单元电路介绍 系统 内存(EEPROM) 刷屏数据 IIC 总线进入汇编 看图辨故障 错误 检修代码 贴片元器件 维修技巧及分析 厨卫设备 彩电特殊故障的检修 解童锁 冷冻 空调设备 小 家 电 屡烧元件原因及解决 前车之鉴 接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。
液晶屏逻辑板和屏坏简易判断方法
液晶屏逻辑板和屏坏简易判断方法
液晶屏逻辑板和屏坏的简易判断方法如下：
1. 观察显示屏的表现：如果显示屏没有显示任何内容或出现颜色异常、图像模糊、闪烁等现象，可能是液晶屏本身损坏。
2. 触摸屏功能判断：如果触摸屏功能无法正常使用，可能是液晶屏逻辑板出现问题。
3. 外部检查：检查液晶屏周围是否有明显的物理损坏，如碎裂、碰撞造成的变形等。
4. 连接线检查：检查液晶屏逻辑板与主板之间的连接线是否松动或断裂。
若以上简易判断方法无法确定问题所在，建议寻求专业的维修人员或服务中心进行进一步诊断和处理。
液晶电视逻辑板故障检修方法
液晶电视逻辑板故障检修方法· 奇美逻辑板“32”寸“42”寸等· 中华逻辑板“32”寸“37”寸· 三星逻辑板· 逻辑板维修总结U6（AS15）U6（AS15-G）损坏将出现图花，图发白，无图，自动关机无光等,损坏触摸IC表面严重发烫。
AS15与HX8915-A可通用，适用于其它型号的屏：V315B1-L01V315B3-L01 V315B1-L08V315B3-L04，还适用于我司生产的LC22ES61(2BOM)主板物料编号：19007882D1(431W)①C 12V②R 2.4V③A接地,损坏出现U6无VREF供电造成无图。
更换时应注意脚位的正确性。
CPT屏上有用(M431A) R C是相反的若代换要将(M431A) 正面朝下安装。
可与“N1B”(逆变板上的Q25)直接代换。
故障元件引起故障现象及其判断方法:一、U6(AS15-G) 损坏出现无图，图不良，可通过触摸芯片温度判断，若损坏会严重发烫二、U3(CM2681A)假焊或损坏出现无图/热机无图，图不良/热机图不良等。
若损坏可测N7 2.5V N6 3.3V对地阻值是否变小短路等。
（正常时为320欧左右）三、N7 2.5V 电压偏高或偏低，出现热机图不良，也可测其阻值，阻值低于300欧时即为N7损坏。
四、N6 3.3V电压偏高或偏低，出现热机图不良，也可测其阻值，阻值低于300欧时即为N6损坏。
五、13.5V，24V,12V 滤波电容击穿出现无图。
六、保险开路，及其它各供电电压短路出现无图。
V315B3-L04逻辑板易损元件:F1,QP2,滤波电容等保险FP1开路，引起保险开路的为后级供电电路短路一般为12V 滤波电容（CP1 CP3 CP30 CP31 CP26 CP1 ）任一短路或VAAP 13.5V短路，VAAP 短路还会引起QP2击穿烧毁，而引起QP2击穿的原因为屏内驱动板左边板（V315B3-XL04）VDA(与VAAP通过排插线相连）供电滤波电容C21正极与金属边框地短路。
逻辑板的典型故障
逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。
可以测试上屏电压，5V或12V看屏型号而定。
再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。
从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，:（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。
逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
逻辑板维修总结（检修思路）1。
外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；2。
测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；3、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③V AA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；4。
测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；5。
检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。
液晶电视常见屏体故障判断方法
液晶电视常见屏体故障判断方法故障一：此故障为屏线坏或配屏不对，导致花屏重影，故障出现不规律，热机或冷机，活动屏线可能故障更明显，主板大块或排阻虚焊也出此故障。
解决方案：1、进工厂看屏参是否准确；2、按压大块、排阻，是否正常。
3、更换屏线。
故障二：该故障一般为屏线坏屏线脏、逻辑板坏LG屏较多。
此故障一般为进液体腐蚀或逻辑板坏造成，遇到此故障需拆机检查是否进液体导致。
（左侧密集竖线处可能腐蚀造成屏体断线，修复率低。
）故障分析：1、更换屏线；2、将逻辑板与屏之间软排线分别断开判断哪侧损坏。
故障三：中间有白色竖带（早期开机画面）或竖线（后期开机画面），竖带还走竖线变颜色；故障分析：逻辑板坏，无VGH。
正常电压为VGH:27V;VGL:-6V故障四：该故障热机坏，花屏、闪。
故障分析：屏线坏，更换屏线。
左侧为LVDS信号，损坏花屏；右侧为屏供电，损坏灰屏、闪。
故障五：该故障为左侧横线，热机从左向右慢慢灰屏。
故障分析：此故障实为左侧PCB板G端腐蚀，需在用户家拆机当场检查是否腐蚀故障六：现象为右侧满屏竖彩线。
故障分析：液体腐蚀PCB板修复可能性大。
故障七：进液体无法修复故障常表现为竖线较密，比正常线粗，活动COF没有反应等，修复率会大大降低故障八：屏上有个亮点，从亮点出有竖线或横线，实为屏碎。
多为受外力碰撞引起故障九：竖带的很有可能是腐蚀的，拆机检查E82/83,E600,E700/750/760较多50E690U出现一下3种故障工程师可以自己在用户家直接修复，把机器右边8个COF全部撕掉，也就是撕掉没有灯条的那边的COF（热机5分钟用手摸屏体可以知道灯条在那边）或者断开法判断：断开驱动板排线可以知道是左边坏还是右边坏撕掉坏的那边COF第一种现象：如图所示断开右边的驱动板线后左边画面正常，说明右边COF坏，也就是没灯条的那边COF坏了,把机器右边8个COF全部撕掉如图以下3个故障50E690U的机器撕掉右边COF都能正常以下3个故障50E690U的机器撕掉右边COF都能正常注意：以上四种故障只限制于50E690U机器屏体，其它机器都不能撕掉COF。
液晶电视逻辑板的维修经验
液晶电视逻辑板的维修经验文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。
可以测试上屏电压，5V或12V看屏型号而定。
再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。
从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。
逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
逻辑板维修总结（检修思路）一、外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM6V)；四、测IC信号线对地阻值LVDSDDR与主芯片之间数据交换是否有不良；五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。
液晶屏逻辑板维修电阻检测法、上电测试法、对照法
液晶屏逻辑板维修电阻检测法、上电测试法、对照法
液晶屏逻辑板维修方法有以下三种:
1．电阻检测法
在逻辑板不通电的情况下进行检测，主要检查逻辑板上的保险电阻是否开路，逻辑板上相关集成电路的电源脚和地间是否击穿，逻辑板上的三极管是否漏电或不良。
2．对照法
因上游厂家对屏上组件资料进行控制，目前没有多少逻辑板电路图可参考。
实修时，可拿一块同型号好的逻辑板与坏逻辑板进行对比测试。
这样既可获得一手维修资料，也有助于查找故障元件。
3．上电测试法
上电测试主要检测以下关键点：
(1)检查上屏电压是否正常（不同型号屏的上屏电压存在差异，上屏电压主要有5V 或12V 两种）。
(2)检查逻辑板上DC/DC 转换电路产生的3.3V、2.5V 或1.8V 供电是否正常（不同屏厂家的标注不相同，如AUT420HW04 屏逻辑板上3.3V 用“V3D3”标注）。
(3)检查逻辑板上DC/DC 转换电路产生的VDA 电压是否正常，该电压通常在15.8V 左右。
注意：不同屏厂家的标注不相同，电压也有些差异，如AUT420HW04屏逻辑板上用AVDD 标注，电压为15.81V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为逻辑板是随屏一起由液晶屏厂家一起提供，厂家出于对技术的保密，其相关资料很少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的，很多维修工把逻辑板电路故障判为屏坏，针对这种认识上的误解，通过维修实例、维修技巧及经验交流供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。
屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象，也就是通常说的屏参不对，屏参可通过总线调整即可恢复着正常图像，不在本讨论范围之内，以下说的是指排线正常情况下的检修过程和原理。
逻辑板电路有的电视机是单独的一块电路板，有的和屏连接在一起，单独的逻辑板可以摘板维修，和屏连接在一起的维修过程中一定小心，避免碰伤或高温损坏菲林模组和液晶屏幕。
白屏故障在实际维修中占有相当大的比例，遇到白屏故障首先要检查3个电压，
1、屏供电电压是5V或者是12V，
2、VGH: Vgatehigh,是指gate级的高电位,也就是打开gate级的电压。
18V---24v
3、VGL: Vgatelow,是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl; -6v---- -7v
VGH是由5V或12V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压18V或者是24V，由屏而定。
VGL负7V，它也是由DC---DC变换电路输出的。
一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了，伽马校正电路故障率不是很高，故也不讨论。
液晶LCD屏出现竖线，由于和屏连接的菲林模组是用专业压屏机完成，一般维修部没有
该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。
因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。
用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，如果还不能修复那就只能报废，还有部分液晶LCD屏出现竖线是由于屏内电路损坏，这是无法维修的。
一般的故障判断如下：
1、花屏一般检查lvds连接线，多是接口处连接松，或潮湿，芯片坏的也有。
2、调节时菜单乱码，是主板故障，更换主芯片或则存储器，或则直接更换主板。
3、黑屏故障，大部分是背光电路故障，少部分主板故障。
长虹，康佳等多种机型白屏通病是屏逻辑板上的DC-DC电路坏，可换DC-DC电路解决，不用换板即可修复。
采用TPS65161的DC/DC典型电压：
电路主要电压释义
• VGL:GATE OFF控制电压；本屏:-5.6V
• VGH：GATE ON控制电压；本屏：21V
• VCOM:显示屏的基准电压。
Vcom电压生成电路由接近共
模电压(VDD/2)的10位D/A转换器组成。
• VDD：数字电源,VDD18表示1.8V,其他同。
• AVDD/VDA:模拟电源,供给U6/HX8915产生GAMMA电压；
• M/POL：液晶驱动极性转换信号，用于产生VCOM信号
• GVON,GVOFF:VGH时序控制信号，来自于CM1682A第36脚，37
脚；
• PWRON，DC/DC转换IC开启信号，来自于CM1682A第33脚；
关于伽马校正电路的维修案例（本案例只是说明伽马校正电路维修中的处理，实际工作中不不多见）：
故障现象：开机字符，雪花点一切基本正常，当接上信号后，发现图像在亮的地方有彩色镶边，就像LVDS线接触不良一样！越亮的地方越严重。
亮度低的时候，基本看不出来，屏是AU的T370XW02.。
分析与处理：首先打开菜单，在对比度调整选项中，将对比度打到最高，发现图像镶边极其严重，基本看不到正常的图像了，但是把对比度调低，发现，当对比度低于50的情况下，画面基本和正常无异，基本看不出故障来了。
这说明了故障范围可以排除主板了，不是屏线接触不好，就应该是逻辑板或是屏损坏。
于是将LVDS线拔出，在触点上用橡皮仔细插了几遍，再从新固定。
开机故障依旧！反复晃动屏线故障也无变化，说明屏线正常。
那么故障基本就锁定在屏上，或是逻辑板上了。
出现此类故障是典型的屏GAMMA控制电压异常，于是按照逻辑板的标识找到GAMMA1-GAMMA22的测试点，逐一测试这22个检测点电压。
正常情况下该电压应该是从GAMMA1-GAMMA递减的。
结果测试发现，从GAMAM1-GAMMA20确实电压基本正常从15V 多见到3V左右，倒是到了GAMMA21却发现电压突然升到了8V多，这显然是不对的！按照线路查找，发现这个逻辑板的GAMMA 控制是有AS15-F这个芯片完成的，GAMMA21电压正是出自这个芯片的一个引脚上，大致检测芯片外围电阻无变值的，电容无漏电后果断更
换GAMMA控制IC AS15-F后故障排除。
在逻辑板上都有很小的一个圆形可调电阻，有的直接在保护的铁壳上有孔可以方便用螺丝刀调节，这个是VREF调整电路，转动这个可调电阻，可以调整vref电压，对应的是屏的色彩变化，非工厂模式不建议调整。
不可维修的典型屏坏照片：
一、垂直线条：一条或多条垂直的线条。
1.线条“顶天立地”，从屏幕上边沿一直延续到屏幕下边沿。
2.仅屏幕中间一小段。
情况1常见，情况2较少见，此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法
二、水平线条：一条或多条水平的线条。
1.线条从屏幕左边沿一直延续到屏幕右边沿，2.仅屏幕中间一小段，情况1常见，情况2较少见，此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.菜单字符法2.双画面/画中画法3.画面移动法因为是水平线条，故切换屏显模式法已无法应用
三、阴影：1.屏幕角上阴影，2.屏幕两侧垂直分布的阴影，3.屏幕水平分布的阴影，此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法
四、垂直色带：一条或多条垂直的色带，从屏幕上沿延续到下沿，此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法
上述屏坏故障，不能通过维修处理，只能换屏。
