热电偶试题及答案
热电偶检定员专业知识试题
热电偶检定员专业知识试卷单位:姓名:分数一、填空题:(1.5分×20空)1、热电偶的测温基本原理是()。
2、我国标准化热电偶的型号由()组成,每节有()个数字。
3、国产标准型热电偶,第三位代号K意义();E意义(); F意义()。
5、低电势电位差计是指第I测量盘的步进电压ΔU I≤()的电位差计。
6、标准电池内阻值的检定结果采用四舍五入法一律化整到()。
7、标准电池当放电时其电动势(),当充电时其电动势()。
因此在使用时应尽量避免标准电池过量充、放电。
8、绝缘电阻的测量可用()、()或()。
9、温标是()的数值表示方法。
10、温度反映了()的剧烈程度,是()的标志。
11、测温仪表按作用原理可以分为五大类,即()、()、()、()、辐射式温度计。
二、不定项选择:(2分×10题)1、仪表按准确度等级分为()。
A、0.1B、0.2C、0.5D、B12、仪表按工作电流种类分类()。
A、微型B、直流C、交直流D、大型3、热电偶测量温度的基本原理是()。
A、磁感应效应B、热电效应C、场效应4、热电势的大小与热电偶的()有关。
A、材料、两端的温度B、偶丝的粗细、长短C、面积、体积5、电子自动平衡显示仪表的基本原理应用为()。
A、测温原理B、电压平衡法C、感应法6、热电偶的类型有普通工业用热电偶、()。
A、专用热电偶B、薄膜热电偶C、铠装热电偶7、热电偶的安装方法有()。
A、垂直安装B、倾斜安装C、在管道弯曲处安装。
8、热电偶工作端和参考端之间必须有()。
A、温度B、温差C、平衡D、温场9、动圈式测量仪表按其功能分为()。
A、指示型B、指示调节型C、记录型。
10、热电偶工作端和参考端之间必须有()。
A、温度B、温差C、平衡D、温场三、简答题:(10分×5题)1、热电偶在使用时为什么要连接补偿导线?2、什么叫测温仪表的准确度等级?3、什么是热电偶?4、为什么要进行周期检定?5、利用热电偶测温具有什么特点?。
热控专业试题及答案
热控专业试题及答案一、选择题（每题2分，共20分）1. 在热控系统中，温度传感器的作用是什么？A. 测量压力B. 测量温度C. 测量流量D. 测量湿度答案：B2. 热电偶的工作原理是基于哪种物理效应？A. 热膨胀效应B. 热电效应C. 热传导效应D. 热辐射效应答案：B3. 以下哪个不是热控系统常用的控制方法？A. PID控制B. 模糊控制C. 神经网络控制D. 机械控制答案：D4. 在热控系统中，控制阀的作用是什么？A. 测量温度B. 调节流量C. 调节压力D. 调节湿度答案：B5. 热控系统中，以下哪个参数不是温度控制的输出？A. 蒸汽流量B. 热水流量C. 冷却水流量D. 风速答案：D6. 热控系统中，压力变送器的输出信号类型是什么？A. 电流信号B. 电压信号C. 脉冲信号D. 模拟信号答案：A7. 热控系统中，以下哪个设备不是用于测量温度？A. 热电偶B. 热电阻C. 压力变送器D. 温度传感器答案：C8. 在热控系统中，以下哪个参数不是用于控制的输入？A. 温度B. 压力C. 流量D. 颜色答案：D9. 热控系统中，以下哪个设备不是用于调节控制？A. 控制器B. 执行器C. 传感器D. 显示器答案：D10. 热控系统中，以下哪个不是常用的控制策略？A. 开环控制B. 闭环控制C. 串级控制D. 并行控制答案：D二、简答题（每题10分，共30分）1. 简述热电偶的工作原理。
答案：热电偶的工作原理是基于塞贝克效应，即两种不同金属或合金的两端连接在一起，当两端存在温度差时，会在两端产生一个电势差，这个电势差与温度差成正比，通过测量这个电势差就可以确定温度。
2. 描述PID控制的基本组成和工作原理。
答案：PID控制由比例（P）、积分（I）和微分（D）三个部分组成。
比例部分根据偏差的大小来调节输出，积分部分可以消除静差，微分部分可以预测偏差的变化趋势，提前做出调整。
PID控制器通过这三个部分的组合，可以实现对系统的精确控制。

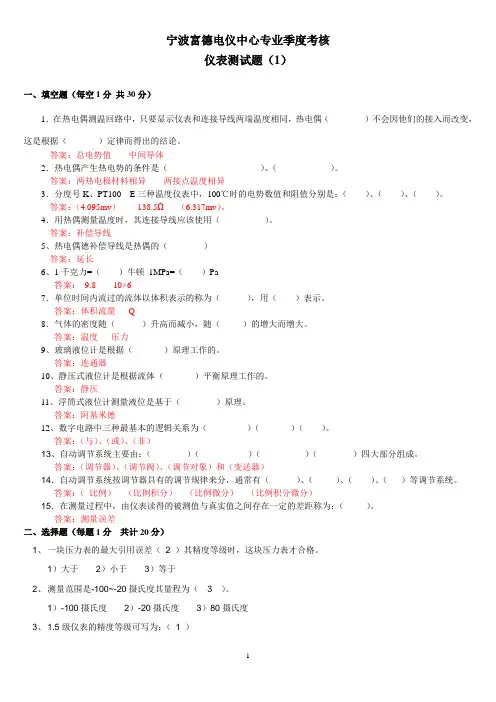

仪表工(初级)考试习题(一)答案
宁波富德电仪中心专业季度考核仪表测试题（1）一、填空题（每空1分共30分）1．在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶（）不会因他们的接入而改变，这是根据（）定律而得出的结论。
答案：总电势值中间导体2．热电偶产生热电势的条件是（）、（）。
答案：两热电极材料相异两接点温度相异3．分度号K、PT100 E三种温度仪表中，100℃时的电势数值和阻值分别是：（）、（）、（）。
答案：（4.095mv）138.5Ω（6.317mv）。
4．用热偶测量温度时，其连接导线应该使用（）。
答案：补偿导线5、热电偶德补偿导线是热偶的（）答案：延长6、1千克力=（）牛顿1MPa=（）Pa答案：9.8 10×67．单位时间内流过的流体以体积表示的称为（），用（）表示。
答案：体积流量Q8．气体的密度随（）升高而减小，随（）的增大而增大。
答案：温度压力9、玻璃液位计是根据（）原理工作的。
答案：连通器10、静压式液位计是根据流体（）平衡原理工作的。
答案：静压11、浮筒式液位计测量液位是基于（）原理。
答案：阿基米德12、数字电路中三种最基本的逻辑关系为（）（）（）。
答案：（与）、（或）、（非）13、自动调节系统主要由：（）（）（）（）四大部分组成。
答案：（调节器）、（调节阀）、（调节对象）和（变送器）14．自动调节系统按调节器具有的调节规律来分，通常有（）、（）、（）、（）等调节系统。
答案：（比例）（比例积分）（比例微分）（比例积分微分）15．在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为：（）。
答案：测量误差二、选择题（每题1分共计20分）1、一块压力表的最大引用误差（2 ）其精度等级时，这块压力表才合格。
1）大于2）小于3）等于2、测量范围是-100~-20摄氏度其量程为（ 3 ）。
1）-100摄氏度2）-20摄氏度3）80摄氏度3、 1.5级仪表的精度等级可写为：（1 ）1）1.5级2）+-1.5级3）+1.5级4）1.54、流量是指（2 ）内流过管道某一截面积的流体数量。
热控LQ答案 (1)
热控专工试题1（答案）一、填空题(每空1分，共计20分)1．火力发电厂中常用的测量元件有（热电偶）、（热电阻）测温元件，另外还有（膜盒）、（膜片）、（波纹管）等测压敏感元件.2．电讯号用的气动执行机构一般都设有（断电）、（断信号）、（断气）保护。
3．数字转速表利用光电传感器、磁阻发讯器，将转速转换成（频率）信号，在规定的标准时间内，测量电路累计（频率）信号，然后用数字显示出转速。
4．评定仪表品质好坏的技术指标是仪表的（精度等级）、（稳定性）和（灵敏度）。
5．压力式温度计常见的故障有（仪表无指示）、（跳针）、（指示值偏大或偏小）；降等。
6．氧化锆氧量计输出的氧浓差电热不仅与氧化锆两侧气体中氧气含量有关，而且与（所处温度）有关。
7．补偿导线在（0-100）℃范围内具有与热电偶相。
8．电磁阀的工作原理是利用（电磁铁产生的吸引力）直接带动（阀芯）。
二、选择题（每题2分，共40分）1. 燃烧调节系统中采用前馈信号是为了（C）。
（A）克服机组负荷变化过程的缓慢；（B）克服主蒸汽温度变化的缓慢（C）克服锅炉燃烧过程的惯性和迟延；（D）克服炉膛压力调节过程的惯性2. 在热工生产过程中，对调节的最基本要求是（A）。
（A）稳定性；（B）准确性；（C）快速性；（D）稳定性和快速性3. 我厂汽轮机润滑油压力低遮断定值为（）（A）0.02MPa；（B）0.03MPa（C）0.05MPa（D）0.07Mpa。
答：（A）4. 集散控制系统中，信息传输是存储转发方式进行的网络拓扑结构，属于（）。
（A）星形；（B）树形；（C）环形；（D）总线形答：（C）5．火力发电厂中常用的自动调节机构分为哪几种类型（D）。
A.液动、电动和手动; B.液动、手动和气动;C.气动、电动和手动; D.液动、电动和气动。
6. 在串级气温调节系统中，主调节器应选用（D）规律，以保证稳态时汽温等于其给定值。
（A）P；（B）PD；（C）PI；（D）PI或PID7. 锅炉主蒸汽压力调节系统的作用是通过调节燃料量，使锅炉蒸汽量与（A）相适应，以维持汽压的恒定。
仪表工试题集500题__附答案
一．填空：1．在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶（总电势值）不会因他们的接入而改变，这是根据（中间导体）定律而得出的结论。
2．热电偶产生热电势的条件是（两热电极材料相异）、（两接点温度相异）。
3、分度号S、K、E三种热偶中，100℃时的电势分别为（0.645mv）、（4.095mv）、（6.317mv）。
4．用热偶测量温度时，其连接导线应该使用（补偿导线）。
5．补偿导线是热偶的延长，但必须考虑热偶冷端的（补偿）。
6．弹性式压力计是根据弹性元件的（变形）和（所受压力）成比例的原理来工作的。
7．常用的弹性式压力表有（膜片）式、（波纹管式）和（弹簧管式）8．膜片式压力表主要由（测量系统）、（传动系统）、（指示系统）、（表壳接头）部分组成。
9．精密压力表精度等级较高，一般有（0.6）、（0.4）、（0.25）级。
10．电接点压力表在压力低于下限或压力高于上限时均可发出（报警信号）。
11．活塞式压力计一般分为单活塞、双活塞两种，其工作原理是（静压平衡）。
12．活塞式压力计上的砝码标的是（压力）。
13．气体压力变送器可分为两大类，分别是按（位移平衡）原理构成的压力变送器和按（力平衡）原理构成的压力变送器。
14．1千克力=（9.8）牛顿1MPa=（10×6）Pa15．单位时间内流过的流体以体积表示的称为（体积流量），用（Q）表示。
16．气体的密度随（温度）升高而减小，随（压力）的增大而增大。
17．气动差压变送器一般都是基于（力矩平衡）原理工作的。
18．气动差压变送器在结构上由（测量）和（力-气转换）两部分组成。
19．差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。
20．玻璃液位计是根据（连通器）原理工作的。
21．静压式液位计是根据流体（静压）平衡原理工作的。
22.法兰式差压变送器的型号后面带"A"表示可进行（正）迁移，带"B"表示可进行（负）迁移。

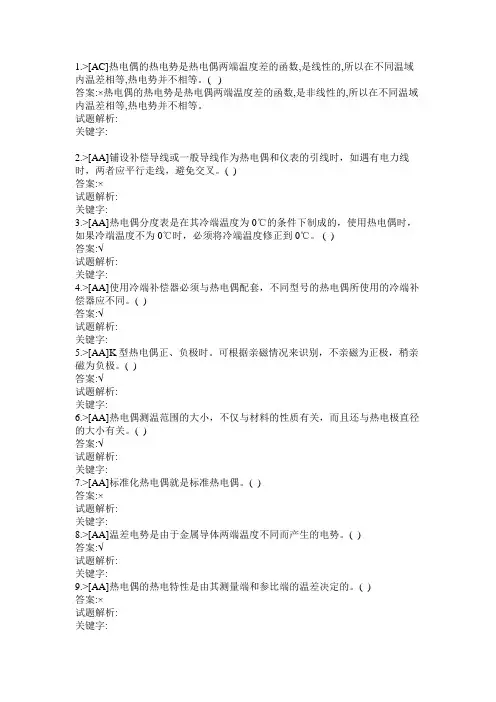

热控2章3节题目
内温差相等,热电势并不相等。
( )答案:×热电偶的热电势是热电偶两端温度差的函数,是非线性的,所以在不同温域内温差相等,热电势并不相等。
试题解析:关键字:2.>[AA]铺设补偿导线或一般导线作为热电偶和仪表的引线时，如遇有电力线时，两者应平行走线，避免交叉。
( )答案:×试题解析:关键字:3.>[AA]热电偶分度表是在其冷端温度为0℃的条件下制成的，使用热电偶时，如果冷端温度不为0℃时，必须将冷端温度修正到0℃。
( )答案:√试题解析:关键字:4.>[AA]使用冷端补偿器必须与热电偶配套，不同型号的热电偶所使用的冷端补偿器应不同。
( )答案:√试题解析:关键字:5.>[AA]K型热电偶正、负极时。
可根据亲磁情况来识别，不亲磁为正极，稍亲磁为负极。
( )答案:√试题解析:关键字:6.>[AA]热电偶测温范围的大小，不仅与材料的性质有关，而且还与热电极直径的大小有关。
( )答案:√试题解析:关键字:7.>[AA]标准化热电偶就是标准热电偶。
( )答案:×试题解析:关键字:8.>[AA]温差电势是由于金属导体两端温度不同而产生的电势。
( )答案:√试题解析:关键字:9.>[AA]热电偶的热电特性是由其测量端和参比端的温差决定的。
( )答案:×试题解析:关键字:温域内，温差相等，热电势并不相等。
( )答案:√试题解析:关键字:11.>[AA]在热电偶材料允许范围内，热偶丝越粗，其测温范围越大。
( )答案:√试题解析:关键字:12.>[AA]热电偶的热电势越大，测量的精确度就越高。
( )答案:×试题解析:关键字:13.>[AE]热电偶是利用温室效应测量温度的。
（）答案:×试题解析:关键字:14.>[AC]热电偶丝越细，热端接合点越小，则热惯性越小。
( )答案:√试题解析:关键字:15.>[AA]用热电偶测温时，补偿导线的极性接反，将给测量造成正误差。
热工仪表试题及答案
热工仪表试题及答案一、选择题（每题2分，共20分）1. 热电偶的热电势大小取决于（）。
A. 热电极材料B. 测量温度范围B. 热电极接点温度差D. 热电极长度答案：C2. 在热电阻温度计中，金属的电阻值随温度升高而（）。
A. 增大B. 减小C. 不变D. 先增大后减小答案：A3. 下列哪项不是热工仪表的常见故障？（）A. 零点漂移B. 灵敏度下降C. 读数不稳定D. 电源电压过高答案：D4. 压力表的精度等级通常用（）来表示。
A. 百分数B. 绝对值C. 相对值D. 以上都不是答案：A5. 热工仪表的校准周期通常由（）决定。
A. 仪表的精度B. 使用环境C. 使用频率D. 国家相关标准答案：D6. 温度测量中，使用热电偶比热电阻具有（）的优点。
A. 更高的精度B. 更快的响应速度C. 更低的成本D. 更好的稳定性答案：B7. 在测量高温物体时，通常选用（）。
A. 热电偶B. 热电阻C. 压力表D. 流量计答案：A8. 以下哪种情况下，热工仪表的读数可能会受到影响？（）A. 环境温度变化B. 电源电压波动C. 仪表内部电路老化D. 所有以上情况答案：D9. 热工仪表的安装位置应避免（）。
A. 直接日晒B. 强磁场C. 腐蚀性气体D. 所有以上情况答案：D10. 热工仪表的维护保养中，不需要进行的操作是（）。
A. 定期清洁B. 定期校准C. 更换老化部件D. 增加电源电压答案：D二、填空题（每空2分，共20分）11. 热电偶的测温原理是基于________现象。
答案：塞贝克效应12. 热电阻温度计通常采用________材料制成。
答案：金属或合金13. 在热工仪表的维护中，________是保证仪表准确度的重要措施之一。
答案：定期校准14. 热工仪表的测量误差可以分为________误差和随机误差。
答案：系统15. 热工仪表的防护等级是根据________标准来划分的。
答案：IP16. 热电偶的冷端温度补偿方法包括________和电子补偿。
热工计量专业试题及答案
热工计量专业试题及答案一、选择题（每题2分，共40分）1. 温度测量中常用的国际标准单位是（）。
A. 摄氏度B. 开尔文C. 华氏度D. 兰氏度答案：B2. 压力单位帕斯卡（Pa）与标准大气压的关系是（）。
A. 1Pa = 1标准大气压B. 1标准大气压≈ 101325PaC. 1Pa = 0.01标准大气压D. 1标准大气压 = 1Pa答案：B3. 热电偶的工作原理是基于（）。
A. 热传导B. 热辐射C. 热膨胀D. 塞贝克效应答案：D4. 流量计中，用于测量气体流量的设备是（）。
A. 涡街流量计B. 电磁流量计C. 转子流量计D. 浮子流量计答案：A5. 以下哪个不是热工计量中常用的传感器类型？（）A. 温度传感器B. 压力传感器C. 速度传感器D. 湿度传感器答案：C二、判断题（每题1分，共10分）6. 热电偶的测量范围通常比热电阻大。
（）答案：√7. 温度计的精度等级通常由其测量误差决定。
（）答案：√8. 流量计的校准周期应根据其使用频率和环境条件来确定。
（）答案：√9. 热工计量设备在使用前必须进行校准。
（）答案：√10. 热电偶的输出信号是线性的。
（）答案：×三、简答题（每题5分，共30分）11. 请简述热电偶的工作原理。
答案：热电偶的工作原理是基于塞贝克效应，即两种不同金属或合金材料的两端连接在一起，当两端存在温度差时，会在闭合回路中产生电动势，该电动势与两端的温度差成正比。
12. 什么是热膨胀系数？它在热工计量中有何应用？答案：热膨胀系数是指材料在温度变化时体积或长度的变化率。
在热工计量中，热膨胀系数用于校准和设计温度测量设备，以确保测量结果的准确性。
13. 解释什么是压力传感器的灵敏度。
答案：压力传感器的灵敏度是指传感器输出信号的变化量与被测量的压力变化量之间的比例关系。
灵敏度越高，表示传感器对压力变化的响应越敏感。
14. 什么是流量计的线性度？它对流量测量有何影响？答案：流量计的线性度是指流量计输出信号与流量之间的关系是否呈线性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计量检定员考核试题（热电偶）
单位姓名得分
一、填空（每题4′）
1．目前国际上采用的温标是温标，于起开始实行。
2．铂铑10—铂热电偶的正极成分名义是含铂 %和含铑 %。
3．热电偶的测量原理是基于热电效应，而它所产生热电动势的大小只取决于热电偶，而与热电偶的没有关系。
4．检定工作中用廉金属热电偶时，应使炉温偏离检定温度不超过℃，测量读数时，炉温变化不得超过℃。
5．工作用廉金属热电偶和工作用铂铑10—铂热电偶检定规程号分别为和。
6．热电偶镍铬—镍硅，镍铬硅—镍硅，镍铬—铜镍，铂铑10—铂，分度号代号分
别为K，N，和。
7．检定工作用铂铑10—铂热电偶时，可采用和法。
8．铂铑10—铂热电偶检定应在锌（419.58），和三个检定点进行。
9．经外观检查合格的新制热电偶，在检定示值前，应在温度下，退
火（时间），随炉冷却250℃以下。
10．在检定热电偶时，应先把的热电偶捆成一束，热后将它们的测量
端放入的位置之后，才能开始检定。
二、选择题（每题3′）
1.热电偶测量温度基于什么理论，下列哪一个定律和效应与热电偶测温有关。
（）A）光电效应 B）维恩位移定律
C）克希霍夫定律 D）塞贝克定律
2．在测量1100附近的温度时，下列哪种温度计测温精度最高，最常用：（）A）钨铼热电偶 B）铂铑10—铂热电偶
C）镍铬—镍硅热电偶 D）射感温计
3．铂铑10—铂热电偶，不适用于下列哪种环境下工作。
（）A）真空中 B）中性介质
C）还原性气氛及侵蚀性物质 D）氧化性气氛
4．开展检定工作用热电偶工作所需要的低电势直流电位差计的准确度应不低于
（）A）0.01级 B）0.02级
C）0.05级 D）0.1级
5．使用中的工作用Ⅱ级S热电偶，它的检定周期一般不超过（）A）两年 B）一年
C）半年 D）三个月
三、简答题（30′）
1.简述热电偶的测温原理
2.在检定廉金属热电偶时，为什么将贵金属标准热电偶用保护管保护起来？
3.热电偶在测温时，补偿导线有什么作用？
四、计算题（15′）
在900℃附近时，测得S型标准热电偶的热电动势算术平均值e标′=8.420mV,工作用K型热电偶e被′=37.064mV，此时用水银温度计测出热电偶参考端温度为8℃，求被检热电偶的误差，并判断是否合格？（查得：标准热电偶900℃证书值e标 =8.448 mV、S标=11.21uV/℃、参考端8℃为0.044 mV，K型--e分=37.326 mV、S标=40.00uV/℃、参考端8℃为0.317 mV。
）
参考答案：
1.1: 1990年国际温标/1990.1.1
2.1:90/10
3.1:材料的性质和两端温度/长短和直径
4.1:±5/±0.25
5.1:JJG351-96/ JJG 141-2000
6.1:J/S
7.1:双极比较法/同名双极比较法 8.1:锌凝固点/铝凝固点/铜凝固点
9.1:最高检定点/2h 10.1:标准和被检定/炉子轴线中央附近温度最高
2.1:d 2.2:b 2.3:c 2.4;b 2.5:c
3.1:热电偶测温原理是基于物体的热电效应.将两种电子密度不同的金属首尾相接组成闭合回路.如果两端温度不同,在回路中就会产生热电动势,形成热电流.这现象就是热电效应或塞贝克效应, 热电偶测温就是利用热电动势与温度间的函数关系来实现的.可用下式表示:E AB(t·t0)= E AB(t)- E AB(t0).通常把热电偶参考端温度维持在t0=0℃或恒定不变,这样热电动势仅为工作端温度的函数,即:E AB(t·t0)= E AB(t)+常数.由此可知, 热电动势的大小只与两种金属材料的性质和工作端温度,而与热电偶长短和直径无关,当工作端温度改变时, 热电动势也随着改变,利用这种关系即测量出温度.
3.2:在检定工作用廉金属热电偶时,为了防止对标准热电偶的腐蚀和污染,保证标准热电偶在检定周期内,热电特性稳定,确保量值传递的准确可靠,为此准标热电偶必须长采取有利措施严加保护,一般多用石英管作为标热电偶的保护套管,检定时被检热电偶一起放入炉内.
3.3:a、在实际测温时，它作为热电偶的二次仪表的连接导线，将热电偶参考端移至温度恒定的地方，起到延长热电偶的作用。
b、用贵金属热电偶测温时，可选择廉金属材料周围补偿导线，节约大量的贵金属。
c、对于线路较长的热电偶，可采用多股粗线直径补偿导线，以便于安装和敷设。
d、利用补偿导线远距离安装，可避开测温场合，以便于遥控和集中管理。
4.1 △e= e被′+［（e标－e标′）×S被÷S标］- e分=（37.046+0.317）+［8.448-（8.420+0.044）］×40.00÷11.21-37.326=-0.020 mV
△t=△e/ S被=-0.020/0.040=-0.5℃
合格。
