热电偶的安装方法
热电偶套管安装方法
热电偶套管安装方法热电偶套管是一种在温度测量中常用的传感器，其构造简单、性能稳定，使用寿命长，非常适用于高温和恶劣环境下的温度测量。
热电偶套管在工业生产中广泛应用，如在钢铁、冶金、化工、航天、能源等领域。
安装热电偶套管时，需要注意以下几个方面。
1. 确认安装位置和方式首先需要确认热电偶套管的安装位置和方式。
一般来说，应尽量选择离被测物近的位置，以提高测量精度。
同时，也要考虑被测物的特性和工艺要求，选择能够满足测量需要的安装方式。
例如，在高温环境下，需要用隔热材料将热电偶套管与被测物隔离开来，以避免误差。
2. 准备工作在安装前，还需要做好一些准备工作。
首先是确认温度计的类型和规格，以选择合适的热电偶套管。
其次，要准备好安装工具和材料，以便在安装过程中使用。
最后，还需要对热电偶套管进行检验，以确保其正常工作。
3. 清洁安装区域在安装前，需要对安装区域进行清洁，以避免污染或其它因素影响测量精度。
同时，还需要检查被测物表面是否平整，以保证热电偶套管安装的准确性和可靠性。
在清洁安装区域时，可以使用清洁布或外科手套将手指保持干净。
4. 安装热电偶套管当准备工作完成后，就可以安装热电偶套管了。
首先，需要根据测量要求进行选择和预处理热电偶线，以保证其正常工作。
然后，将热电偶线穿过热电偶套管，固定好连接头和插头，并进行接线。
最后，将热电偶套管装在被测物上，并根据需要固定在位。
5. 测试和调试安装完成后，需要进行测试和调试，以验证测量系统的精度和可靠性。
测试时，需要确认测量系统的显示是否一致并与实际情况相符，并检查测量系统的各项指标是否达到要求。
如果出现问题，需要进行调试，直至测量结果正确。
总之，热电偶套管是一种非常实用的温度传感器，其安装方法直接关系到测量精度和可靠性。
在安装热电偶套管时，需要确认安装位置和方式，做好准备工作，清洁安装区域，安装热电偶套管，以及测试和调试。
只有做到细心、耐心，才能保证测量系统的正常工作。
正确安装热电偶
正确安装热电偶，防止热处理设备温度显示超差第一，在热处理炉中安装热电偶要考虑四要素（测量范围、准确度、温场分布、炉内气氛）.第二，选定型号、分度号和相应材料保护套管的热电偶。
应尽可能让热电偶工作端的温度代表被加热物的温度或使热电偶工作端处于有代表性的均匀温场中.第三，实施安装1、箱式电阻炉热电偶的安装①热电偶不能安装在温场的死角区域，要方便更换和维修。
一般安装在顶部中间后三分之一处，插入深度大于200mm，接近被加热零件的真实温度。
安装热电偶的孔和热电偶保护管之间的空隙，一定要用绝缘物密封,以减小热电偶工作端的热交换，否则测出的实际温度较仪表显示温度偏低。
②如果是盐炉,安装热电偶时，必须远离加热电极，以免影响测量准确度。
2、窖式加热炉热电偶的安装①热电偶同样不能安装在死角，保证方便更换的同时,一般安装在两侧中间后三分之一处,插入深度大于200mm，若插入深度大于1m时，要选择垂直插入，并固定,否则影响仪表示值的准确。
②设备上安装空隙，同样要密封。
3、井式炉热电偶的安装①根据井式炉底部温度偏低,上部温度不均勾特点，安装热电偶要尽量对称或呈九十度夹角安装在腰部。
②如果是深井式炉，应安装二支或三支热电偶。
4、敞开式淬火炉或回火炉热电偶的安装①可用埋入式热电偶测量热处理介质的温度，300℃以下选择热电阻，300℃以上选择电偶。
②外套管可选用石墨或氧化锆等耐腐蚀材料，内套管装两层，以保护热电偶。
第四，热电偶与控温仪表的连接①热电偶、补偿导线和测量仪表三者的极性要正极接正极，负极接负极。
②补偿导线如遇动力电缆时，两者应交叉走线，避免平行,防止感应电流影响温度的显示.。

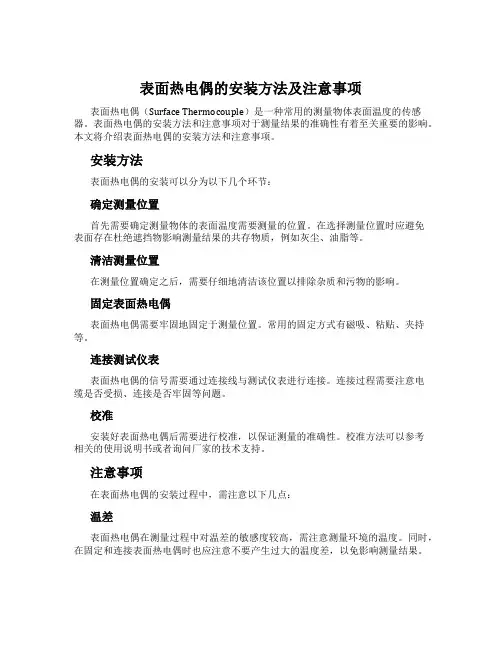

表面热电偶的安装方法及注意事项
表面热电偶的安装方法及注意事项表面热电偶（Surface Thermocouple）是一种常用的测量物体表面温度的传感器。
表面热电偶的安装方法和注意事项对于测量结果的准确性有着至关重要的影响。
本文将介绍表面热电偶的安装方法和注意事项。
安装方法表面热电偶的安装可以分为以下几个环节：确定测量位置首先需要确定测量物体的表面温度需要测量的位置。
在选择测量位置时应避免表面存在杜绝遮挡物影响测量结果的共存物质，例如灰尘、油脂等。
清洁测量位置在测量位置确定之后，需要仔细地清洁该位置以排除杂质和污物的影响。
固定表面热电偶表面热电偶需要牢固地固定于测量位置。
常用的固定方式有磁吸、粘贴、夹持等。
连接测试仪表表面热电偶的信号需要通过连接线与测试仪表进行连接。
连接过程需要注意电缆是否受损、连接是否牢固等问题。
校准安装好表面热电偶后需要进行校准，以保证测量的准确性。
校准方法可以参考相关的使用说明书或者询问厂家的技术支持。
注意事项在表面热电偶的安装过程中，需注意以下几点：温差表面热电偶在测量过程中对温差的敏感度较高，需注意测量环境的温度。
同时，在固定和连接表面热电偶时也应注意不要产生过大的温度差，以免影响测量结果。
外界干扰表面热电偶的信号易受外界电磁信号和电场干扰，应避免与其他电子设备、电源线和高压线等产生干扰。
测量定期校准定期对表面热电偶进行校准，并及时更换损坏的部件，以确保测量准确性和稳定性。
结论表面热电偶作为一种测量物体表面温度的传感器，其安装方法和注意事项对测量结果的准确性有着至关重要的影响。
在安装表面热电偶时应按照其安装方法严格操作，并在使用过程中留意注意事项，以保证测量结果的准确性。
热电偶安装校准
热电偶安装校准热电偶是一种常用的温度测量仪器，广泛应用于工业控制和实验室测试等领域。
为了确保热电偶测量的准确性，正确的安装和校准是非常重要的。
本文将介绍热电偶安装的步骤和校准方法。
1. 热电偶安装步骤热电偶的安装过程需要注意以下几个步骤：1.1 选择合适的安装位置：热电偶应安装在需要测量温度的位置上。
在选择位置时，应考虑温度分布的均匀性和测量的准确性。
1.2 清洁安装位置：在安装之前，应将安装位置清洁干净，以确保热电偶能够与被测物体充分接触，减少测量误差。
1.3 安装热电偶：将热电偶插入被测物体中，确保插入深度适当。
插入深度过浅或过深都会影响测量的准确性。
1.4 固定热电偶：使用合适的固定方法固定热电偶，防止其在使用过程中发生松动或移位。
2. 热电偶校准方法热电偶的校准是为了确认其测量结果的准确性，常用的校准方法有以下几种：2.1 冰点校准法：将热电偶放入冰水混合物中，使其达到稳定状态。
此时，热电偶的输出电压应为已知的冰点电动势。
2.2 沸点校准法：将热电偶放入水沸腾中，使其达到稳定状态。
此时，热电偶的输出电压应为已知的沸点电动势。
2.3 标准温度法：将热电偶与已知温度的标准温度计放置在同一环境中，比较两者的测量结果，从而确定热电偶的准确性。
2.4 其他校准方法：根据实际需要，还可以采用其他校准方法，比如使用标准温度计和标准电压源等。
3. 热电偶安装校准注意事项在进行热电偶的安装和校准时，需要注意以下几点：3.1 温度梯度：在安装热电偶时，要尽量避免温度梯度的存在。
温度梯度会导致测量结果不准确。
3.2 环境干扰：热电偶的测量结果可能会受到环境干扰的影响，比如电磁干扰、辐射干扰等。
在安装时，要注意避免这些干扰。
3.3 线路连接：热电偶的线路连接应牢固可靠，避免接触不良或接触松动，以免影响测量结果。
3.4 定期校准：热电偶的性能会随着使用时间的增长而逐渐变化，因此建议定期对热电偶进行校准，以确保测量结果的准确性。
真空炉热电偶安装方法
真空炉热电偶安装方法
真空炉热电偶是用于测量高温下材料温度的测量设备。
正确安装热电偶是保证实验数据准确性的关键。
以下是真空炉热电偶安装的步骤：
1. 准备两种不同材质的金属线，用来制作热电偶的两端。
2. 将两根金属线分别插入夹持器中，用钳子紧固，使其固定在夹持器上。
注意，金属线的长度应该足够长，以便作为热电偶的尾部。
3. 将两根金属线锡焊在一起，使其成为一个热电偶。
4. 将热电偶的尾部接上对应的导线，在真空炉内部经过合适的导管并穿过真空炉壁安装在炉外。
5. 将热电偶的补偿导线接到补偿妆具上，保证热电偶测量的准确性。
6. 最后，检查热电偶的安装是否牢固，是否脱离导线和妆具，确认连接是否正确无误。
安装好热电偶之后，实验者应该在使用真空炉前校准热电偶的测量准确性，以确定实验数据的精确性。
铠装热电偶的安装须知及操作规程
铠装热电偶的安装须知及操作规程铠装热电偶的安装须知铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等很多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调整器配套使用，同时，亦可以作为装配式热电偶的感温元件。
它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。
与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。
铠装热电偶安装需知:1、压块安装高度必需一致，通常在层面以上150～200mm处；2、压块焊接要求用三面点焊，热偶插入口不要点焊，侧面点焊要注意别将止动螺丝给焊死了；3、管道壁温应当上下对称安装；4、铠装热电偶必需插入到位，止动螺丝紧到位；5、铠装热电偶引出建议使用小槽盒；6、铠装热电偶固定必需使用不锈钢丝替代；7、铠装热电偶与炉墙接口处必需包扎，然后穿入自制的保护管引出；8、为了防备锅炉的沉降，建议使用过渡接线盒，然后再用补偿导线连接至前置器；9、炉墙与前置器的桥架或者保护管不应是封闭式的，要防备高热流直接进前置器而损坏了里面的元件（天津电建就由于没有注意，造成了前置器的损坏）；10、前置器安装位置不能过远，否则热偶长度不够；11、接线应当正确，牢靠。
铠装热电偶使用技巧：1.具有可弯曲性能，恺装热电阻除头部外，可以作任愈方向的弯曲，因而它适用于构造较为多而杂，狄小设备的温度。
2.铠装热电偶具有良好的耐振动、抗冲击性能。
因而它的热电阻寿命较一般热电阻长. 热电阻在运用时要留意如下事项。
3.铠装热电偶运用寿命长，凯装热电阻的电阻体由于遭到权化铁绝缘资料的扭盖和金属套管的维护，热电阻丝不易被有害介质所俊蚀。
4.隔爆型热电阻通过特别结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内。
5.生产现场不会引超爆炸。
隔爆型热电阻可用于Bla——B3c级区内具有爆炸不安全场所的温度测量。
热电偶热电阻温计安装方式
热电偶、热电阻温度计安装方式
1.安装使用注意事项:
按照被测介质的特性及操作条件。
选用合适材质、厚度及结构的保护套管和垫片。
热电偶安装的地点、深度、方向和接线应符合测量技术的要求。
热电偶与补偿导线接头处的环境温度最高不应超过100℃。
使用于0℃以下的热电偶，应在其接线座下灌蜡密封，使其与外界隔绝。
2.热电偶、热电阻温度计安装方式
a.直形连接头：直插。
b.45°角连接头:斜插。
c.法兰：直插。
d.高压套管（有固定套管和可换套管）。
3.热电阻、热电偶在耐酸钢扩大管上安装图a.垫片
b.45度角连接图
c.温度计扩大管
4.热电阻、热电偶在钢肘管上安装图
b.450角连接图
5
6.表面热电偶安装图
材料是表面热电偶直形连接头
7
8.用翻边松套法兰固定的热电偶热电阻在铝管道上安装图
a.铝保护套管
b.翻边松套法兰接管。
热电偶操作流程
热电偶操作流程热电偶是一种常用的温度测量设备，广泛应用于工业生产、实验室研究等领域。
本文将介绍热电偶的操作流程，包括选择热电偶类型、安装热电偶、连接热电偶、测量温度等步骤。
一、选择热电偶类型在选择热电偶之前，需要了解测量温度的范围、环境条件以及测量精度等要求。
常见的热电偶类型包括K型、J型、T型等，不同类型的热电偶适用于不同范围的温度测量。
根据具体的需求，选择适合的热电偶类型。
二、安装热电偶1. 准备工作：首先，查看热电偶是否完好无损，并使用万用表检测热电偶的电阻值，确保正常工作。
另外，清洁被测物体的表面，确保无任何杂质。
2. 固定热电偶：将热电偶置于要测量的物体表面，并使用固定夹具或电缆扎带将热电偶固定在位置上。
注意保证热电偶与物体表面充分接触。
三、连接热电偶1. 准备工作：检查热电偶的电缆是否完好，确保无损坏。
通过外观检查和万用表测量，确认热电偶连接线路正确。
2. 连接接线头：根据热电偶和测量仪表的接口规格，将热电偶的连接线与测量仪表进行连接。
注意保证连接牢固，避免接触不良。
四、测量温度1. 开启电源：将测量仪表的电源开关打开，确保供电正常。
有些仪表还需要校准或者设置温度范围等参数，操作前务必阅读使用手册。
2. 读取温度：根据测量仪表的显示屏，可以直接读取被测物体的温度数值。
一定要注意观察仪表的测量单位以及小数位数等。
3. 记录数据：根据需要，可以将测得的温度数值记录下来。
可以通过纸质表格、电子表格或者记录仪表等方式进行记录，确保数据的准确性。
需要注意的是，热电偶操作时要注意防火安全和操作规范。
特别是在测量高温物体时，要保证自身和周围环境的安全。
总结：热电偶的操作流程包括选择热电偶类型、安装热电偶、连接热电偶和测量温度等步骤。
根据具体的需求和使用要求，选择适合的热电偶类型，并正确安装在被测物体上。
连接热电偶时，确保连接线路正确和牢固。
在测量温度时，注意供电和仪表设置，并合理记录测得的温度数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正确使用热电偶不但可以准确得到温度的数值，保证产品合格，而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。
安装不正确，热导率和时间滞后等误差，它们是热电偶在使用中的主要误差。
1、安装不当引入的误差
如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍；热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性；热电偶冷端太靠近炉体使温度超过100℃；热电偶的安装应尽可能避开强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差；热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。
2、绝缘变差而引入的误差
如热电偶绝缘了，保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。
3、热惰性引入的误差
由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，在进行快速测量时这种影响尤为突出。
所以应尽可能采用热电极较细、保护管直径较小的热电偶。
测温环境许可时，甚至可将保护管取去。
由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。
测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。
当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。
为了准确的测量温度，应当选择时间常数小的热电偶。
时间常数与传热系数成反比，与热电偶热端的直径、材料的密度及比热成正比，如要减小时间常数，除增加传热系数以外，最有效的办法是尽量减小热端的尺寸。
使用中，通常采用导热性能好的材料，管壁薄、内径小的保护套管。
在较精密的温度测量中，使用无保护套管的裸丝热电偶，但热电偶容易损坏，应及
时校正及更换。
4、热阻误差
高温时，如保护管上有一层煤灰，尘埃附在上面，则热阻增加，阻碍热的传导，这时温度示值比被测温度的真值低。
因此，应保持热电偶保护管外部的清洁，以减小误差。
