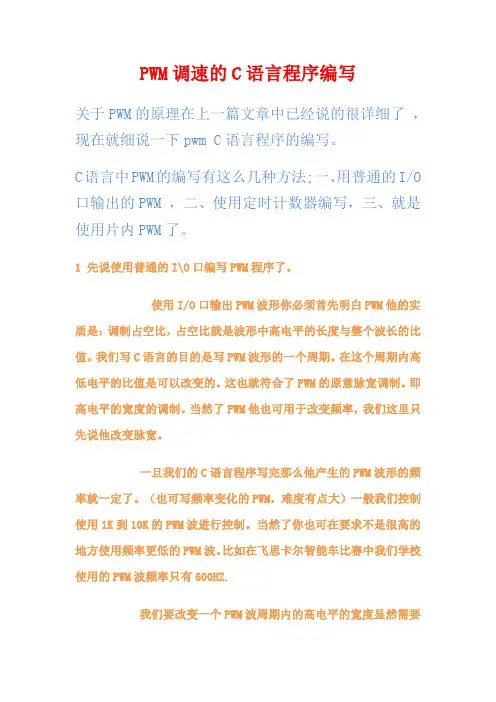

PWM调速的C语言程序编写关于PWM的原理在上一篇文章中已经说的很详细了，现在就细说一下pwm C语言程序的编写。
C语言中PWM的编写有这么几种方法;一、用普通的I/O 口输出的PWM ，二、使用定时计数器编写，三、就是使用片内PWM了。
1 先说使用普通的I\O口编写PWM程序了。
使用I/O口输出PWM波形你必须首先明白PWM他的实质是：调制占空比，占空比就是波形中高电平的长度与整个波长的比值。
我们写C语言的目的是写PWM波形的一个周期。
在这个周期内高低电平的比值是可以改变的。
这也就符合了PWM的原意脉宽调制。
即高电平的宽度的调制。
当然了PWM他也可用于改变频率，我们这里只先说他改变脉宽。
一旦我们的C语言程序写完那么他产生的PWM波形的频率就一定了。
（也可写频率变化的PWM，难度有点大）一般我们控制使用1K到10K的PWM波进行控制。
当然了你也可在要求不是很高的地方使用频率更低的PWM波。
比如在飞思卡尔智能车比赛中我们学校使用的PWM波频率只有600HZ.我们要改变一个PWM波周期内的高电平的宽度显然需要将一个PWM波的周期分成单片机可以控制的N个小的周期，N的取值越大你的调速等级越高，但产生的PWM频率就越低。
我们下面以实现100级调速为例编写PWM程序。
先写出程序再慢慢给大家分析void pwm (uchar x,uint y) //X 为占空比 Y为函数使用时间{ uint i,j,a,b;for(i=y;i>0;i--)//定时外函数{for(j=7;j>0;j--)//定时内函数{for(a=y;a>0;a--) / /PWM波高电平宽度{PORTA=0X01;}for(b=100-y;b>0;b--) //PWM低电平宽度{PORTA=0X00;}}}}这个程序够简单吧轻松的实现AVR单片机的PA.0口输出7KHZ左右的PWM脉冲你可以将PORTA=0X01;改为P1.0=0X01;就可以移植到51单片机上了为什么使用参数Y定时是因为用普通I/O口控制它的开关没有使用定时器编写的灵活。
pwm控制电机C程序
else
{
PWM=1;
TH0=(65536-10000)/256;
TL0=(65536-10000)%256;
}
}
}
void Timer1() interrupt 3
{
TH1=0x4c;
TL1=0x00;
Tcount++;
if(Tcount==20)
{
Tcount=0;
now=a;
i++;
if(i==10)
key_scan();
change();
}
}
基于89C51的pwm
#include "reg52.h"
#include "intrins.h"
#define uc unsigned char
uc deasil;//顺时针
uc widdershins;//逆时针
uc start,up; //停止
uc key_value,a,Tcount,temp;
samp=a;
if(i>100)
i=90;
a=0;
}
}
void exter() interrupt 0
{
a++;
}
//***********键盘扫描****************************
//函数名称：void Timer0() interrupt 1 using 1
//函数功能：计时
{
P2=temp;//送列扫描码
if((P2&0xf0)!=00xf0;//得出行编码
line=i-1;//计算出列值
break;
PWM调速C程序编写
例如：实现周期为1000us,占空比为20%的PWM，用PA0实现
首先设置T0为83 (11.0592M晶振)
T1为65501
首先初始化PA0=1，两个定时器同时打开，在定时器T1中断时拉低PA0，
在定时器T0中断时在拉高PA0,同时将两定时器初始值初始化T0为83，T1为65501
一开始设置PA0为高电平，当count1加到200的时候拉低PA0，
等count1到1000了在拉高PA0，同时复位count1=0，
不过这样做的缺点是精度不高，要是PWM所需周期段，精度高的话还是用两个定时器来实现;
************************************************/
SREG=0x80;
while(1);
}
#pragma vector = TIMER0_OVF_vect
__interrupt void TIMER0_OVF(void)
{
PWM_PA0=1;
TCNT0=0x53;
}
#pragma vector = TIMER1_OVF_vect
__interrupt void TIMER1_OVF(void)
}
void timer0_init(void)
{
SREG=0x80;
TIMSK|=(1<<TOIE0);
TCCR0|=(0<<CS02)|(0<<CS01)|(1<<CS00);
TCNT0=0x91;
}
void main(void)
{
port_init();
单片机PWM控制C程序语言
下面介绍一下单片机PWM控制C语言实例，单片机PWM可以应用在许多方面，如电机调速、温度控制、压力控制等。
PWM—脉冲宽度调制,是一种周期一定而高低电平可调的方波信号。
广泛使用电机调速的项目中，用了S52单片机的T2定时器产生PWM波信号，用于控制直流电机的转速，虽然电机的平均速度与占空比不是严格的线性关系，但是在调节占空比可以明显的看出电机转速发生了改变，也算是满足了课题的要求。
下面复习一下PWM的知识吧：PWM—脉冲宽度调制,当输出脉冲的频率一定时，输出脉冲的占空比越大，相对应的输出有效电压越大。
PWM可以应用在许多方面，如电机调速、温度控制、压力控制等。
T1为脉冲宽度（就是导通时间），周期为T，则输出电压的平均值为U=VCC*T1/T=a*VCC，a是占空比，变化范围为0≤a≤1。
VCC 为电源电压。
所以当电源电压不变的情况下，输出电压的平均值U取决于占空比a的大小，改变a的大小就可以改变输出电压的平均值，这就是PWM的工作原理。
采用T2定时器产生PWM脉冲极其精确，误差只在几个us。
// 单片机PWM控制C语言实例文件名: T2PWM.c// 单片机PWM控制C语言实例功能: 用T2定时器产生PWM波，频率实调1khz // 单片机PWM控制C语言实例说明: 单片机AT89S52，晶振12MHZ;#include "reg52.h"#define uint unsigned int#define uchar unsigned charsbit PWM = P1^1;uchar pluse; //占空比寄存器void Timer2() interrupt 5static uchar time;TF2=0;if(++time==pluse) PWM=0; //达到脉宽设定值时，输出PWM低电平 else if(time==40) //PWM的频率为1khz左右{time=0;PWM=1;}}void InitTimer2(void) //初始化函数{RCAP2H = 0xff ;//定时25us初值RCAP2L = 0x0e7;//ET2=1;EA=1;TR2=1;}void main(void){InitTimer2();while(1)pluse=20;}}把PWM波的周期定为1ms，占空比分40级可调（即每级差2.5%），这样定时器T2每25us产生一个定时中断，每40次中断后进入下一个PWM波的周期。
基于C51单片机的直流电机PWM调速控制(包含原理图及C源代码)
基于C51单片机的直流电机PWM调速控制--SQ这是最近一阶段自己学习所获，现分享与大家。
这里采用A T89C52单片机做主控制芯片，实现两路直流电机的PWM调速控制，另外还可以实现转向、显示运行时间、显示档位等注：考虑小直流电机自身因素，调速范围仅设有四级电路原理图：C语言程序源代码：/******************** 硬件资源分配*********************/数码管：显示电机状态（启停、正反、速度）、运行时间、是否转弯按键：K4 启动/暂停K3 正反转/转弯允许K2 加速/左转/运行时间清零K1 减速/右转/停止定时器：T0 数码管动态显示，输出PWMT1 运行时间记录********************************************************//*******主程序文件PWM.c******/#include <reg52.h>#include "Afx.h"#include "Config.c"#define CIRCLE 5 //脉冲周期//按键定义uchar key,key_tmp=0, _key_tmp=0;//显示定义uchar LedState=0xF0; //LED显示标志，0xF0不显示，Ox00显示uchar code LED_code_d[4]={0xe0,0xd0,0xb0,0x70}; //分别选通1、2、3、4位uchar dispbuf[4]={0,0,0,0}; //待显示数组uchar dispbitcnt=0; //选通、显示的位uchar mstcnt=0;uchar Centi_s=0,Sec=0,Min=0; //分、秒、1%秒//程序运行状态标志bit MotState=0; //电机启停标志bit DirState=0; //方向标志0前，1后uchar State1=-1;uchar State2=-1;uchar State3=0;uchar State4=-1;uchar LSpeed=0;uchar RSpeed=0;//其他uint RunTime=0;uint RTime_cnt=0;uint LWidth;uint RWidth; //脉宽uint Widcnt=1;uint Dispcnt;//函数声明void key_scan(void);void DisBuf(void);void K4(void);void K3(void);void K2(void);void K1(void);void disp( uchar H, uchar n );void main(void){P1|=0xF0;EA=1;ET0=1;ET1=1;TMOD=0x11;TH0=0xFC;TL0=0x66; //T0,1ms定时初值TH1=0xDB;TL1=0xFF; //T1,10ms定时初值TR0=1;Widcnt=1;while(1){key_scan();switch(key){case 0x80: K1(); break;case 0x40: K2(); break;case 0x20: K3(); break;case 0x10: K4(); break;default:break;}key=0;DisBuf();LWidth=LSpeed;RWidth=RSpeed;}}//按键扫描**模拟触发器防抖void key_scan(void){key_tmp=(~P3)&0xf0;if(key_tmp&&!_key_tmp) //有键按下{key=(~P3)&0xf0;}_key_tmp=key_tmp ;}//按键功能处理/逻辑控制void K4(void){if(State4==-1){State4=1;TR1=1;dispbuf[3]=1;LedState=0x00; //打开LEDMotState=1; //打开电机LSpeed=1;RSpeed=1; //初速设为1}else if(State4==1){State4=0;TR1=0;MotState=0; //关闭电机}else if(State4==0){MotState=1;if(State3==0){State4=1;TR1=1;}else if(State3==1){LSpeed=2;RSpeed=2;}}}void K3(void){if(State4==1)DirState=!DirState;if(State4==0){if(State3==0){State3=1; //可以转向标志1可以，0不可以TR1=1;dispbuf[3]=9;MotState=1;LSpeed=2;RSpeed=2;}else if(State3==1){State3=0;TR1=0;dispbuf[3]=0;MotState=0;}}}void K2(void){if(State4==1&&LSpeed<4&&RSpeed<4){LSpeed++;RSpeed++;}else if(State4==0){if(State3==0){//State4=-1;//LedState=0xF0;MotState=0;Sec=0;Min=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=0;LSpeed=2;RSpeed++;}}}void K1(void){if(State4==1&&LSpeed>1&&RSpeed>1){LSpeed--;RSpeed--;}else if(State4==0){if(State3==0){State4=-1;LedState=0xF0;MotState=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=1;LSpeed++;RSpeed=2;}}}//显示预处理void DisBuf(void){if(RTime_cnt==100){Sec++;RTime_cnt=0;}if(Sec==60){Min++;Sec=0;}if(State4==1){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;if(!DirState) //正转dispbuf[3]=LSpeed;if(DirState) //反转dispbuf[3]=LSpeed+4;}if(State4==0){if(State3==0){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;dispbuf[3]=0;}if(State3==1){dispbuf[0]=RSpeed;dispbuf[1]=LSpeed;dispbuf[2]=Min;dispbuf[3]=9;}}}//LED驱动void disp( uchar H, uchar n ){P1=n;P1|=LedState ;P1|=LED_code_d[H];}//T0中断**显示/方波输出void Time_0() interrupt 1{TH0=0xFC;TL0=0x66;Widcnt++;Dispcnt++;//电机驱动/方波输出if(Widcnt>CIRCLE){Widcnt=1;}if(Widcnt<=LWidth)LMot_P=!DirState&&MotState;elseLMot_P=DirState&&MotState;LMot_M=DirState&&MotState;if(Widcnt<=RWidth)RMot_P=!DirState&&MotState;elseRMot_P=DirState&&MotState;RMot_M=DirState&&MotState;//显示if(Dispcnt==5){disp(dispbitcnt,dispbuf[dispbitcnt]);dispbitcnt++;if(dispbitcnt==4){dispbitcnt=0;}Dispcnt=0;}}//T1中断**运行时间void Time_1() interrupt 3{TH1=0xDB;TL1=0xFF;RTime_cnt++;}/******配置文件Afx.h******/#ifndef _AFX_#define _AFX_typedef unsigned char uchar;typedef unsigned int uint;typedef unsigned long ulong;#endif/******IO配置文件Config.c******/#ifndef _Config_#define _Config_#include "Afx.h"#include <reg52.h>//显示定义sbit led=P3^2;//电机引脚定义sbit LMot_P=P2^2; sbit LMot_M=P2^3; sbit RMot_P=P2^0; sbit RMot_M=P2^1;#endif。
c单片机C语言编写的PWM程序

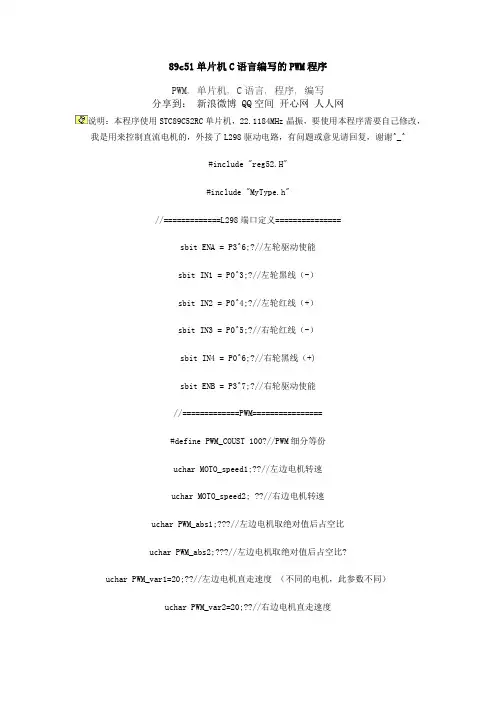

89c51单片机C语言编写的PWM程序PWM, 单片机, C语言, 程序, 编写分享到：新浪微博 QQ空间开心网人人网说明：本程序使用STC89C52RC单片机，22.1184MHz晶振，要使用本程序需要自己修改，我是用来控制直流电机的，外接了L298驱动电路，有问题或意见请回复，谢谢^_^#include "reg52.H"#include "MyType.h"//=============L298端口定义===============sbit ENA = P3^6;?//左轮驱动使能sbit IN1 = P0^3;?//左轮黑线（-）sbit IN2 = P0^4;?//左轮红线（+）sbit IN3 = P0^5;?//右轮红线（-）sbit IN4 = P0^6;?//右轮黑线（+)sbit ENB = P3^7;?//右轮驱动使能//=============PWM================#define PWM_COUST 100?//PWM细分等份uchar MOTO_speed1;??//左边电机转速uchar MOTO_speed2; ??//右边电机转速uchar PWM_abs1;???//左边电机取绝对值后占空比uchar PWM_abs2;???//左边电机取绝对值后占空比?uchar PWM_var1=20;??//左边电机直走速度（不同的电机，此参数不同）uchar PWM_var2=20;??//右边电机直走速度uchar PWMAnd = 0;??//PWM自增变量/****************************************************************** 名称：motor(char speed1,char speed2)；功能：同时调节电机的转速参数：speed1：电机1的PWM值；speed2：电机2的PWM值?? speed>0.正转；speed<0.反转（-100~100）调用：extern int abs(int val); 取绝对值返回：/******************************************************************/ void motor(char speed1,char speed2){??//==============左边电机=============?if (speed1>0)??{??IN1 =0;IN2 =1;//正转??}???else if (speed1<0)??{??IN1 =1;IN2 =0;//反转??}?//==============右边电机=============?if (speed2>0)??{??IN3 =1;IN4 =0;//正转??}?else if (speed2<0)??{??IN3 =0;IN4 =1;//反转??}}/******************************************************************名称：motor_PWM()；功能：PWM占空比输出参数：无调用：无返回：无/******************************************************************/void motor_PWM (){?uchar PWM_abs1;?uchar PWM_abs2;?PWM_abs1=MOTO_speed1;?PWM_abs2=MOTO_speed2;?if (PWM_abs1>PWMAnd) ENA=1;??? //左边电机占空比输出??else ENA=0;?if (PWM_abs2>PWMAnd) ENB=1;??? //右边电机占空比输出??else ENB=0;?if (PWMAnd>=PWM_COUST) PWMAnd=0;? //PWM计数清零??else PWMAnd+=1;}???/******************************************************************名称：void TIME_Init ()；功能：定时器初始化指令：调用：无返回：无/******************************************************************/void TIME_Init ()?{//=========定时器T2初始化 PWM==================?T2CON = 0x00;? ?T2MOD = 0x00;? ?RCAP2H = 0xff;?//定时0.1ms? ?RCAP2L = 0x47;? ?TH2 = 0xff;? ?TL2 = 0x47;?ET2 = 1;??//定时器2中断开?TR2 = 1;??//PWM定时器关，PWM周期为10ms?}/******************************************************************名称：void PWM_Time2 () interrupt 5功能：T2中断，PWM控制参数：调用：motor_PWM();//PWM占空比输出返回：/******************************************************************/?void PWM_Time2 () interrupt 5{? ?TR2 = 0;?TF2 = 0;?ET2 = 0;?//定时器0中断禁止?motor_PWM();//PWM占空比输出?ET2 = 1;?//定时中断0开启?TR2 = 1;}main（）{TIME_Init ()?；motor(50,50)；//左右电机的转速都是50}。
