2014广州中考物理复习——电学计算专题
中考物理专题复习资料——电学(二)
⎪⎩⎪⎨⎧==⋅=R U P R I P I U P 22,中考专题复习——电学（二）一、电学计算要点透析：（一）电功（W ）1.概念：电流通过导体时可以做功。
电流做功的过程就是电能转化为其他形式能量的过程。
电流做了多少功，就有多少电能转化为其他形式的能量。
2.公式：电功的基本公式是：tI U W ⋅⋅=根据欧姆定律，对于纯电阻电路可推导出⎪⎩⎪⎨⎧==Rt I W t RU W 22由电功率的定义又推导出：t P W ⋅=3.单位：焦耳：J千瓦时（度）：Js W h kW 6106.33600100011⨯=⨯==⋅度4.电能表：（俗称电度表）——电能表是测量电功（电能）的仪表，它表盘上的单位是度。
⑴电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。
⑵读数：A、①电能表前后两次读数之差，就是这段时间内用电的度数。
②最后一位有红色标记的数字表示小数点后一位。
如：电能表月初读数月底读数是这个月用电度，合JB、某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。
（二）电功率（P ）1.概念：电流在单位时间内所做的功叫做电功率。
它是反映电流做功快慢的物理量。
2.公式：由电功率的定义得tW P =（对于纯电阻电路可推导出）3.单位：瓦特：W 千瓦：W kW 10001=4.额定电压和额定功率：⑴额定电压：用电器正常工作时的电压。
3246832654额定功率：用电器在额定电压下的功率。
P 额=U 额I 额=U 2额/R某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。
若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流U 2,有时会损坏用电器)（三）实验——测定小灯泡的功率(1)伏安法测灯泡的功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：(2)测量家用电器的电功率：器材：电能表秒表原理：P=W/t（四）焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
2014中考物理总复习电学专题课件
支架
瓷筒
线圈
接线柱
2）滑动变阻器的原理:
①滑动变阻器是用电阻率较大 _________的合 电阻线 金线制成的,这种合金线又叫______.
电阻线在 ②滑动变阻器是通过改变________ 电路中的长度 从而改变连入电路中的电 ____________ 电流大小 的. 阻,进而改变电路中的________
4) V 可以直接连到电源的正、负极上， 测出的示数是电源的电压。
U=1.7V
U=14V
方法：先看接线柱 再看分度值
五.电阻
• 1、电阻意义:用来表示导体对电流阻碍作用的大 小的物理量， 用字母Ｒ表示。符号 • 2、单位:国际单位:欧姆，简称欧，符号Ω。 常用单位:千欧(kΩ)兆欧(MΩ)
１KΩ=1000Ω １MΩ=1000KΩ=1000000Ω
国际单位:伏特(V)、简称伏，符号是V
常用单位:千伏(kV) 、毫伏（mV）微伏（μV） kV 1000 μV V 1000 mV 1000
记住几个常用电压：
一节干电池的电压
一节蓄电池的电压 对人体安全的电压 家庭电路的电压
1.5 V
2V 不高于36V 220V 380V
工业用电电压(动力电路电压)
通路：电路连接后，处处连通的电路叫通路。
? ?
2、断路(开路)：当开关未闭合，或 电线断裂致使线路在某处断开的电 路，叫做开路,又叫断路
这样连接对吗？
短路
3.短路----不经用电器直接把电源两端构成回路。 （一种属于电源短路，一种属于用电器短路。）
这样做会损坏电源，绝对不允许电源短路！
局部短路
2014年中考复习
电学部分
朗洞中学 物理组
第一节 电流与电路 第二节 欧姆定律

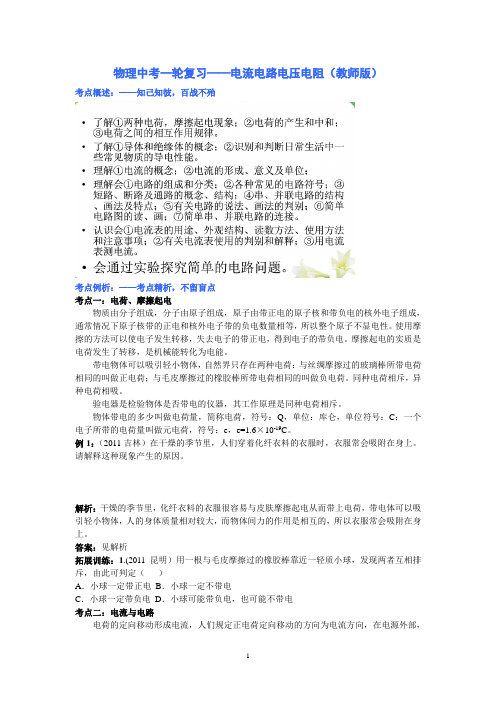

2014年广州中考物理一轮复习——电流、电路、电压、电阻(教师版)
物理中考一轮复习——电流电路电压电阻（教师版）考点概述：——知己知彼，百战不殆考点例析：——考点精析，不留盲点考点一：电荷、摩擦起电物质由分子组成，分子由原子组成，原子由带正电的原子核和带负电的核外电子组成，通常情况下原子核带的正电和核外电子带的负电数量相等，所以整个原子不显电性。
使用摩擦的方法可以使电子发生转移，失去电子的带正电，得到电子的带负电。
摩擦起电的实质是电荷发生了转移，是机械能转化为电能。
带电物体可以吸引轻小物体，自然界只存在两种电荷：与丝绸摩擦过的玻璃棒所带电荷相同的叫做正电荷；与毛皮摩擦过的橡胶棒所带电荷相同的叫做负电荷。
同种电荷相斥，异种电荷相吸。
验电器是检验物体是否带电的仪器，其工作原理是同种电荷相斥。
物体带电的多少叫做电荷量，简称电荷，符号：Q，单位：库仑，单位符号：C；一个电子所带的电荷量叫做元电荷，符号：e，e=1.6×10-19C。
例1：（2011吉林）在干燥的季节里，人们穿着化纤衣料的衣服时，衣服常会吸附在身上。
请解释这种现象产生的原因。
解析：干燥的季节里，化纤衣料的衣服很容易与皮肤摩擦起电从而带上电荷，带电体可以吸引轻小物体，人的身体质量相对较大，而物体间力的作用是相互的，所以衣服常会吸附在身上。
答案：见解析拓展训练：1.(2011昆明）用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定（）A．小球一定带正电B．小球一定不带电C．小球一定带负电D．小球可能带负电，也可能不带电考点二：电流与电路电荷的定向移动形成电流，人们规定正电荷定向移动的方向为电流方向，在电源外部，电流从正极出发经用电器流回电源负极。
善于导电的物体叫做导体，导体善于导电的原因是因为其内部有大量自由电荷；不善于导电的物体叫做绝缘体，绝缘体不善于导电的原因是因为其内部几乎没有自由电荷。
一个完整的电路应该包括：把其他形式的能转化为电能的电源，把电能转化为其他形式的能的用电器，提供电流路径的导线，控制电路通断的开关。
2014年广东省中考物理电功率复习课件
练一练
1．有一只节能灯接在220 V的家庭电路中，通 过它的电流为90 mA，计算这只灯使用5 h消耗多少 度电？
学生实验
实验目的 实验原理 实验器材
测量小灯泡的电功率。 P = UI。
电源、开关、导线、电流表、电压 表、滑动变阻器、小灯泡（额定电
压2.5 V）。 请根据实验原理画出实验电路图。
实验电路图：
V L
P
A
S
实验要求 （1）移动变阻器的滑片使小灯泡两端的电压
分别为额定电压、低于额定电压、高于额定电压
结论：灯泡的亮暗程度是由实际电功率的大小 决定的。
三、额定电压、额定功率
1．额定电压：用电器正常工作时的电压。U额 2．额定功率：用电器在额定电压下工作时的 P额 功率。
3．实际电压、实际功率 U实 实际加在用电器两端的电压。 用电器在实际电压下工作时的功率。 P实 U实 = U额，则 P实 = P额；用电器正常工作。 U实 > U额，则 P实 > P额；可能烧毁用电器。 U实 < U额，则 P实 < P额；用电器不能正常工作。
（约 1.2U额） 。
（2）记录电压值，电流值，同时观察比较灯
的亮度有何区别。
提示：注意电流表与电压表的量程、滑动变阻 器的使用方法。
实验步骤 （1）将电压表和电流表指针调零，断开开关， 按照电路图连接电路，将滑动变阻器滑片放在阻 值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电 压表示数依次为2.5 V、2 V和3 V，依次记下电压 表示数U和对应的电流表示数I，分别将U、I记录 在表格中；
2014年广东省中考物理电功率复习课件
17．（7分）在测定“小灯泡额定电功率”的 实验中，电源电压为4.5V且保持不变，小 灯泡额定电压为2.5V，电阻约为10Ω。 （1）请你用笔画线代替导线，将图17中的实 物电路连接完整。
（2）当小明同学按要求将图17电路正确连接 后，闭合开关，移动变阻器滑片P到某一点 时，电流表示数（如图18甲所示）为＿＿ ＿＿＿＿A，电压表示数（如图18乙所示） 为＿＿＿＿＿＿V。若他想测量小灯泡的额 定功率，应将图17中变阻器滑片P向＿＿＿ ＿＿＿端（填“A”或“B”）移动，使电压 表的示数为2.5V。
22．(6分)某校科技小组的同学们用PTC元件(即半导体陶瓷 材料)制作了一个电加热保温杯．常温下的凉开水放在杯 内可加热至60℃，并利用这种元件的特性设定保温温度为 60℃．已知所用的PTC元件的阻值RT随温度的变化关系 如图23甲，使用时PTC元件如图23乙接人家庭电路中． 请回答下列问题： (1)当温度为60℃时，电路中的电流是 mA，通电1min， PTC元件消耗的电能是 J．
(2)若按每户居民每天使用3个40W电灯照明 5h计算，该垃圾焚烧发电厂每天发的电， 可供多少户家庭照明使用? (3)建立垃圾焚烧题：
20．（6分）某太阳能汽车是用太阳能电池 将所接收到的太阳光能转化为电能提供给电 动机来驱动的。已知车上太阳能电池接收太 阳光能的面板面积为8m2，正对太阳时能产 生120V的电压，并对车上的电动机提供10A 的电流，而太阳光照射到面板时每平方米的 辐射功率为1000W。求： （1）车上太阳能电池面板接收的辐射功率； （2）若通电10min，太阳能电池产生的电 流通过电动机所做的电功。
20．（7分）解：（1）电冰箱消耗电能为 W冰=3r×1kWh/1500r=1/500kWh=7.2×103 J （2）共消耗电能为 W =33r×1kWh/1500r = 11/50kWh =7.92×104J 电热水壶消耗电能为 W热= W － W冰=7.92×104J －7.2×103 J = 7. 2×10 4J t=1min=60s 电热水壶的电功率为 P= W热/ t =7. 2×10 4J/ 60s = 1200 W (3)水吸收热量为 Q吸= c m (t－t0) = 4.2×103J/(Kg℃) ×1kg×(100℃－ 20℃)=3.36×105 J 消耗电能为 W1=Q吸=3.36×105 J 时间为 t= W1/ P =3.36×105 J/1200 W = 280 s 答 略

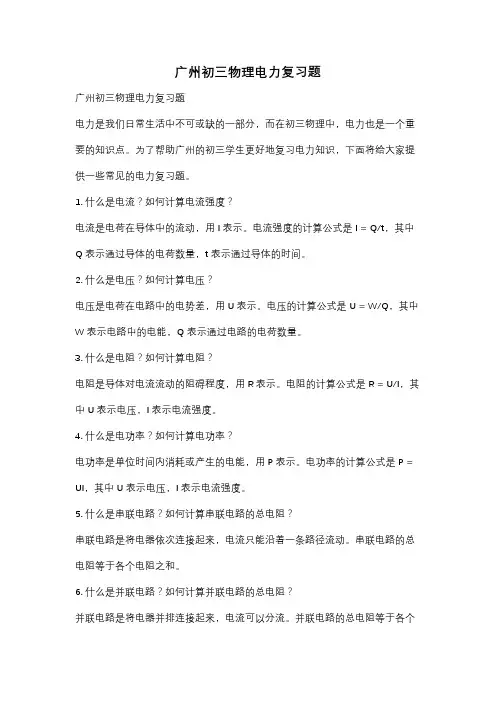

广州初三物理电力复习题
广州初三物理电力复习题广州初三物理电力复习题电力是我们日常生活中不可或缺的一部分，而在初三物理中，电力也是一个重要的知识点。
为了帮助广州的初三学生更好地复习电力知识，下面将给大家提供一些常见的电力复习题。
1. 什么是电流？如何计算电流强度？电流是电荷在导体中的流动，用I表示。
电流强度的计算公式是I = Q/t，其中Q表示通过导体的电荷数量，t表示通过导体的时间。
2. 什么是电压？如何计算电压？电压是电荷在电路中的电势差，用U表示。
电压的计算公式是U = W/Q，其中W表示电路中的电能，Q表示通过电路的电荷数量。
3. 什么是电阻？如何计算电阻？电阻是导体对电流流动的阻碍程度，用R表示。
电阻的计算公式是R = U/I，其中U表示电压，I表示电流强度。
4. 什么是电功率？如何计算电功率？电功率是单位时间内消耗或产生的电能，用P表示。
电功率的计算公式是P = UI，其中U表示电压，I表示电流强度。
5. 什么是串联电路？如何计算串联电路的总电阻？串联电路是将电器依次连接起来，电流只能沿着一条路径流动。
串联电路的总电阻等于各个电阻之和。
6. 什么是并联电路？如何计算并联电路的总电阻？并联电路是将电器并排连接起来，电流可以分流。
并联电路的总电阻等于各个电阻的倒数之和的倒数。
7. 什么是电功率损耗？如何计算电功率损耗？电功率损耗是电器在工作过程中消耗的电能，用P表示。
电功率损耗的计算公式是P = I²R，其中I表示电流强度，R表示电阻。
8. 什么是电能？如何计算电能消耗？电能是电器在工作过程中消耗的能量，用E表示。
电能的计算公式是E = Pt，其中P表示电功率，t表示时间。
9. 什么是电磁感应？如何计算感应电动势？电磁感应是导体中的磁场发生变化时所产生的感应电动势。
感应电动势的计算公式是ε = -NΔΦ/Δt，其中ε表示感应电动势，N表示线圈的匝数，ΔΦ表示磁通量的变化量，Δt表示时间。
10. 什么是发电机？如何工作？发电机是将机械能转化为电能的装置。
2014中考物理计算题专题(含答案)
2014中考物理计算题分类复习一、串、并联电路计算： 1、在图1所示的电路中,当S 1闭合,S 2、S 3断开时,电压表的示数为6 V,当S 1、S 3断开, S 2闭合时, 电压表的示数为3 V.求：（1）电源电压是多少? （2）当S 1、S 3闭合, S 2断开时, 电压表的示数为多少?2、图2所示，用电压表分别测量L 1两端的电压U 1、L 2两端的电压U 2以及L 1、L 2串联的总电压U ，请根据表盘读数回答下列问题：⑴ L 1两端的电压U 1是多大？ ⑵ L 2两端的电压U 2是多大？ ⑶ L 1、L 2串联的总电压U 是多大？⑷ 电源电压是多大？二、欧姆定律计算： 3、如图3所示,R 1=10,R 2=15,电流表示数是1A ，求：（1）R 1中电流I 1和R 2中I 2各是多大？（2）电压表的示数是多大？4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增至12 V 时，电流表的示数为0.5 A 。
求电阻R 1、R 2的阻值。
三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V ，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A ，电压表量程为0～3V 。
求： (1)滑动变阻器允许接入电路的阻值范围； (2)正常工作时整个电路消耗的最大功率。
6、某电热水瓶的铭牌如下表所示。
若热水瓶内装满水，在额定电压下工作7、（外界大气压强为1个标准大气压）。
求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？ （3）若瓶内20℃的水加热10min 正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。
型号DSP —19B 电源220V 50Hz功率加热时 1200W保温时 30W图1图2 图3图57、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。
广东省中考物理专题复习计算题第2课时电学计算课件
第一章 长度和时间的测量、速度
电学计算
★提升演练
Ⅰ.欧姆定律的计算
1．如下图，电源电压为6 V保持不变，R1的阻值是 10 Ω，通过R2的电流为0.2 A，求： (1) R2的阻值是多少？
30 Ω
(2) 电流表的示数为多少？ 0.8 A
第一章 长度和时间的测量、速度
电学计算
2. 如下图所示，电源电压保持不变，R为定值电阻，灯泡 L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯 泡L正常发光；当开关S闭合，S1断开时，电流表示数为 0.2 A(设灯丝电阻不受温度影响)．求： (1)电源电压； 当开关S、S1同时闭合时， 灯泡L正常发光，电路为 灯泡L的简单电路，灯泡 正常发光时的电压和额定电压相等， 电源的电压U＝UL额＝6 V；
第一章 长度和时间的测量、速度
(2)电阻R的阻值．
电学计算
当开关S闭合，S1断开时，灯泡L与R串联，由I ＝
可得电路中的总电阻
串联电路的总阻值等于串联的各电阻阻值之和 ，R＝R总－RL＝30 Ω－12 Ω＝18 Ω.
第一章 长度和时间的测量、速度
电学计算
Ⅱ.电功、电功率的计算 3． 孝顺的芳芳为了让奶奶在冬天方便取暖．她用自
电学计算
(2) 当仅闭合S2时，电流表的示数为多少A?
(3) 当两开关同时闭合时，电流表的示数是多少A？
R1和R2的电功率分别是多少？电路的总功率是多少 I总＝I1＋I2＝0.2 A＋0.1 A＝0.3 A P1＝U1I1＝2 V×0.2 A＝0.4 W P2＝U2I2＝2 V×0.1 A＝0.2 W P总＝P1＋P2＝0.4 W＋0.2 W＝0.6 W
电学计算
4. 已知A灯标着“6 V 3 W”， B灯标着“6 V 6 W”，滑动变阻器R规格“50 Ω 2 A”. A灯和B 灯中 电流随两端电压变化关系的图象如下图1所示．则：
2014年中考物理一轮复习电学专题之第1课时 电流和电路
2014年中考物理一轮复习电学专题之第1课时电流和电路【知识梳理】知识点一、电荷1、定义：摩擦过的物体具有吸引轻小物体的现象叫__________。
带电体能吸引__________。
2、两种电荷：用丝绸摩擦过的玻璃棒带_______电荷，用毛皮摩擦过的橡胶棒带_______电荷。
3、相互作用：同种电荷相互______，异种电荷相互______。
知识点二、导体和绝缘体1、导体：____________的物体叫做导体，常见的导体有金属、人体、石墨、大地等。
2、绝缘体：不善于导电的物体叫做绝缘体，常见的绝缘体有纯净水、____、____、____、____等。
3、导体善于导电是因为导体中有大量的_______，所以善于导电，绝缘体则相反。
4、半导体：导电性能介于____________________之间的物体，比如硅、锗等。
知识点三、电路1、电路的组成：由_______、_______、_______、_______四部分组成。
2、电路的三种状态：①通路：处处_______的电路。
②开路（断路）：有一处或多处_______的电路。
③短路：电源或用电器两端直接用_______连接起来。
3、电路图：用统一规定的符号表示电路连接情况的图。
4、串、并联电路：（请从以下方面区别）①电路图②元件的连接③电流路径④用电器工作情况⑤开关控制作用⑥电流规律⑦电压规律【课内探究】1、（2012枣庄）如图甲所示，验电器A带负电，B不带电，当用带有绝缘柄的金属棒把验电器的A、B两个金属球连接起来的瞬间（如图乙所示），金属棒中金属棒中（）A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定 D．始终无电流2、（2012枣庄）经验证明，只有不高于______V的电压才是安全的；当流过人体的电流达到25mA时，会危及生命安全，那么25mA=______A．3、（2012泰安）如图所示电流表的读数为（）A．0.46A B．0.52AC．2.46A D．2.60A4、（2012青岛）综合作图-----小雨房间的灯：S为房间电路的总开关．当将单刀双掷开关S1拨到a处，房间吸顶灯L1亮．学习时为了使光照强一些，再闭合开关S2，台灯L2也亮．当将S1拨至b处，L1、L2都熄灭，而可调节亮度的床头灯L3亮．现在，给你一个电源、一个滑动变阻器、一个单刀双掷开关、2个开关、3个灯泡和若干导线，请你设计上述电路，并将电路图画在方框内．5、（2011菏泽）小明居住的帝都花园中有路灯，晚上没有行人时，灯仍然亮着．他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）．小明利用这两种开关设计了一个“聪明”的电路：（1）白天路灯不亮；（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开．请判断小明设计的电路图是图中的（）【要点击破】要点一：电荷及相互作用例1：丝绸与玻璃棒相互摩擦后，玻璃棒带______（选填“正”或“负”）电，将丝绸靠近带负电的轻质小球时会相互______（选填“排斥”或“吸引”）。
2014年广东省中考物理复习专题检测题：专题五计算题2
2014年广东省中考物理复习专题检测题专题五 计算题2班别： 姓名： 学号： 分数：第2课时 电学计算题一、欧姆定律1．如图X5－2－1所示，小灯泡L 标有“6 V 0.3 A ”的字样，R ＝30 Ω，闭合开关S ，小灯泡L 正常发光，则电流表的示数是多少？图X5－2－12．如图X5－2－2所示电路，电源电压保持不变．在甲图中，闭合开关S ，电压表示数为4 V ，电流表示数为0.4 A ；乙图中，闭合开关S ，电压表示数为6 V ．求：(1)R 1、R 2的阻值?(2)乙图中电流表示数?图X5－2－23．如图X5－2－3所示，R 1＝10 Ω，闭合开关S 后，电压表的示数U 2＝2.4 V ，电流表的示数I ＝0.4 A ．求：图X5－2－3(1)电压表的示数U 1? (2)电阻R 2的阻值? 以下是小谢同学的解答过程： 解：因为R 1、R 2并联，所以U 1＝U 2＝2.4 VI 1＝U 1R 1＝2.4 V10 Ω＝0.24 AI 2＝I －I 1＝0.4 A －0.24 A ＝0.16 AR 2＝U 2I 2＝2.4 V0.16 A＝15 Ω小谢同学的错误根源是：__________________________________________________我的解答是：二、电功、电功率、焦耳定律4．学校公共卫生间的路灯连接如图X5－2－4所示，已知每个灯泡的规格为“220 V 100 W”．不考虑灯泡电阻受温度的影响，求：(1)其中一个灯泡的电阻?(2)电路的电压正常时，每个灯泡的实际功率?图X5－2－4 5．家庭电路的电压是220 V，某空调器处于制冷状态时的功率P1是2.2 kW，送风状态时的功率P2是0.22 kW，它们是交替运行的，现测得此空调器在某时段内的电功率随时间变化的关系如图X5－2－5所示．(1)空调器在前5 min内处于什么状态？此时通过它的电流是多少？(2)在1 h内，空调器将消耗的电能是多少度？图X5－2－56．小明家中有一个具有保温功能的电饭锅，从它的说明书上收集到如下表中的数据，电饭锅的电路原理图如图X5－2－6所示．请问：(1)当开关S断开时，该电饭锅是处于保温状态还是加热状态？(2)该电饭锅正常加热时，电路中的电流是多大？(3)电路中电阻R1、R2的阻值各是多大？(4)若在傍晚用电高峰期，电路中的实际电压只有200 V，则此时该电饭锅在加热状态的实际功率是多大？(计算结果保留整数)7．5月20日是“中国学生营养日”，学生的膳食结构越来越受到学校、家庭和社会的重视．妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下：图X5－2－7(1)(2)豆浆机做一次豆浆，若电动机累计工作3分钟，电阻丝累计加热12分钟，则总共消耗多少电能？第2课时 电学计算题1．解：因为小灯泡L 与电阻R 并联且小灯泡L 正常发光，有 U R ＝U L ＝6 V ，I L ＝0.3 AI R ＝U R R ＝6 V 30 Ω＝0.2 AI ＝I R ＋I L ＝0.3 A ＋0.2 A ＝0.5 A.2．解：(1)在图甲中，两电阻串联，电流相等，根据欧姆定律I ＝UR可得R 1＝U 1I 0＝4 V 0.4 A＝10 ΩR 2＝U 2I 0＝U －U 1I 0＝6 V －4 V 0.4 A＝5 Ω.(2)在乙图中，两电阻并联，电压相等，通过电阻的电流I 1＝U R 1＝6 V 10 Ω＝0.6 AI 2＝U R 2＝6 V5 Ω＝1.2 A所以电流表的示数为I ＝I 1＋I 2＝0.6 A ＋1.2 A ＝1.8 A.3．错误根源是：将R 1和R 2的连接视为并联 正确解答：因为R 1和R 2为串联，所以 U 1＝IR 1＝0.4 A ×10 Ω＝4 VR 2＝U 2I ＝2.4 V 0.4 A＝6 Ω.4．解：(1)根据P ＝U 2R得R ＝U 2P ＝(200 V )2110 W＝484 Ω.(2)由于两灯串联，每个灯泡两端的电压都为110 V ，则P 实＝U 2实R ＝(110 V )2484 Ω＝25 W.5．解：(1)由图象可知：前5 min 空调器的电功率为P 2＝0.22 kW ，所以处在送风状态． P 2＝0.22 kW ＝220 W此时的电流I ＝P 2U ＝220 W220 V＝1 A.(2)制冷时间t 1＝10 min ×4＝4060 h ＝23 h送风时间t 2＝5 min ×4＝2060 h ＝13h空调器1 h 消耗的电能 W 总＝P 1t 1＋P 2t 2＝2.2 kW ×23 h ＋0.22 kW ×13h＝1.54 kW·h.6．解：(1)开关断开时，电饭锅处于保温状态． (2)在加热时由P ＝UI 得I 1＝P 1U ＝880 W 220 V＝4 A.(3)由I ＝UR 可得加热时的电阻R 1＝U I 1＝220 V 4 A＝55 Ω.在保温时，由P ＝UI 和I ＝UR可得电路总电阻R ＝U 2P ＝(220 V )240 W＝1 210 Ω因为R 1与R 2串联，有R 2＝R －R 1＝1 210 Ω－55 Ω＝1 155 Ω.(4)当电路两端实际电压为U ＝200 V 时，电饭锅的实际功率为P 2＝U 2R 2＝(200 V )255 Ω＝727 W.7．解：(1)由P ＝UI 得I ＝P U ＝800 W220 V＝3.64 A.(2)由P ＝Wt得W ＝Pt ，加热时消耗的电能W 1＝P 1t 1＝800 W ×12×60 s ＝5.76×105 J 电动机工作时消耗的电能W 2＝P 2t 2＝150 W ×3×60 s ＝0.27×105 J 总共消耗的电能W 总＝W 1＋W 2＝5.76×105 J ＋0.27×105 J ＝6.03×105 J.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014中考物理复习——电学计算专题知识点复习1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）公式：I = URR=UIU=IRU——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）2、电阻的串联和并联电路规律的比较串联电路并联电路电流特点串联电路中各处电流相等nIIII=⋯===21并联电路的干路总电流等于各支路电流之和nIIII+⋯++=21电压特点串联电路两端的总电压等于各部分电路两端电压之和nUUUU+⋯++=21并联电路中，各支路两端的电压相等，且都等于电源电压nUUUU=⋯===21电阻特点串联电路的总电阻，等于各串联电阻之和nRRRR+⋯++=21；若有n个相同的电阻R0串联，则总电阻为；nRR=把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。
并联电阻中总电阻的倒数，等于各并联电路的倒数之和nRRRR111121+⋯++=；若只有两个电阻R1和R2并联，则总电阻R总=R1R2R1+R2；若有n个相同的电阻R0并联，则总电阻为nRR0=；把几个电阻并联起来相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小。
分配特点串联电路中，电压的分配与电阻成正比U1U2=R1R2并联电路中，电流的分配与电阻成反比I1I2=R2R1电路作用分压分流３、电功和功率的计算：W＝PｔP=IU＝2I R＝2 U R广州市近三年中考真题——前车之鉴，后事之师（2011年广州）20．（6分）要使“6V 3W”的灯泡接在8V的电源上能正常发光，应串联一个多大的电阻？（考察知识点：串并联电路、额定电压、额定功率）解：Ue=6V Pe=3W U=8VIe= Pe/ Ue=3W/6V=0.5AU R=U-Ue=8V-6V=2VR= U R /I R =U R /Ie =2V/0.5A=4（2012年广州）21. 小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V 照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示，R 1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表（1）R 1 通电100s 消耗多少电能？ （2）R 1 的电功率多大？ （3）R 1 的电阻多大？（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R 1 与R 2消耗的电能不同. 请分析什么原因导致R 2消耗的电能比R 1 的大？ （考察的知识点：电阻率、电功、电功率）21. （1）100000J （2） 1000W （3） 48.4 Ω （4） R2功率较小，加热较慢，由于加热过程中水会同时汽化吸热，所以加热时间越长，汽化带走的热量越多，所以所需的总能量就越多。
（2013广州）21.【难度★★★★☆】灯泡L 标着“6V 6W ”．求： (l)灯泡L 正常发光时的电流和电阻． (2)如图17所示，把灯泡L 与电压恒为6V 的电源相接．在t=0s 时刻，合上开关S ， 测得流过灯泡L 的电流与通电时间关系如图18所示．求(a)合上开关S 瞬间，流过灯泡的电流多大？(b)哪一时刻开始灯泡正常发光？ (c)合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2．求（考察的知识点：欧姆定律、电功、电功率、额定电压、额定电功率）图19五种典型题型的解析：题型一：简单串并联问题题型二：额定功率、实际功率的计算 题型三：生活用电问题 题型四、变化电路问题题型一：简单串并联问题 解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。
例： 如图1所示的电路中，电阻R 1的阻值为10Ω。
闭合电键S ，电流表A 1的示数为0.3A ，电流表A 的示数为0.5A.求(1)通过电阻R 2的电流.(2)电源电压.(3)电阻R 2的阻值一、审题本电路是并联电路，闭合开关，电路只有一种状态，电流表A 1测R 1的电流，电流表A 测R 2的电流。
二、联想相关公式及结论 根据题意用到串联电路中I= I 1=I 2，U ＝U 1+U 2的特点和欧姆定律公式（I=U/R ）去计算。
三，解答计算已知：I 1= 0.3A ，I=0.5A ，R 1=10Ω，求 （1）I 2= ？（2）U= ？（3）R 2= ？ 解：（1）当开关闭合时：电路总电流I=0.5A ，I 1= 0.3A ，I 2= I —I 1=0.5A —0.3A=0.2 A （2）根据欧姆定律可知：U 1= I 1 R 1=0.3A ×10Ω=3 V又因为在并联电路中：电源两端的电压U ＝U 1=3 V（3）根据并联电路中电压的关系 ： U =U 2， 所以电阻R 2=U 2/ I 2＝3 V/0.2 A ＝15Ω题型二：额定功率、实际功率的计算解题方法：找准题中的不变量、变量，选择合适的公式计算例 例：一个标有“220V 40W ”灯泡接在电压为110V 电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？一、审题本题是功率问题，所以第一步我们要知道哪个是额定功率，哪个是额定电压，当灯泡没在额定状态下工作时，灯泡的哪个物理量不变(R 不变) 和哪个是实际电压。
二、联想相关公式及结论根据题意用P =UI= U 2/R =I 2R 公式（但计算过程中要分清楚哪个是额定的功率和电压、实际的功率和电压）和欧姆定律公式（I=U/R ）去计算。
三，解答计算解：依题意得，R =2U 额/P 额=(220v×220v) /40w=1210Ω，I 额=P 额/U 额=40w/220v=0.18A, P 额=40w.实际状态下的电阻等于灯泡的原电阻R=1210Ω，I 实 =U 实/ R=110V/121O Ω=0.09A,P 实=U 实I 实=110V ×0.09A=9.9W题型三：生活用电问题例：小明家中总保险丝的额定电流是10A ，现在使用的有750W 电饭煲一个，彩电及照明灯具共计300W .（1）若以上电器每天平均使用2h ，那么一个月（30天计）消耗电能多少kWh? （2）小明的爸爸昨天从县城买回来一台1500W 的电热水器，请你帮他算一算能否立即将电热水器接入他家的电路中使用？ 分析：一、审题本题中是求家庭电路中的用电器总功的问题，题中给出的是P 和T,计算过程中要注意各个物理量的单位，计算前先统一物理量的单位，要明确kw,h 为一家人(1KW h=1度)，W,S （1WS=1J ）为一家人，它们具体的关系如下：1度=1 KW h =3.6×106 J .二、联想相关公式及结论家庭电路中的用电器总电功：W 总＝W 1＋W 2＋…Wn ，总电功率：P 总＝P 1＋P 2＋…P各个用电器的电功：W ＝UIt =Pt 电功率：P ＝UI tW=三，解答计算 已知：总保险丝的额定电流I=10A,电路的额定电压U ＝220V , 电饭煲功率P 1 =750W ，彩电和照明灯总功率P 2 =300W ，电热水器3P =1500W,通电时间T=2h ×30＝60h ，(1) 一个月（30天计）消耗电能W ；(2) 电热水器能否立即接入他家的电路中使用？ 解：（1）此电路中的总率：P ＝P 1＋P 2＝750W ＋300W ＝1050W ＝1.05kW通电时间：T ＝2h ×30＝60h 消耗电能：W ＝PT ＝1.05W ×60h ＝63kWh（2）保险丝负载最大电功率：max P ＝UI ＝220V ×10A ＝2200W 现在已装电器功率：3P =1050W还可以装电器的功率：max P －3P =2200W －1050W ＝1150W 因为1500W 的电热水器的电功率大于家庭可装电器的功率，所以不能立即使用。
题型四、变化电路问题解题方法：由于开关的通断、滑动变阻器滑片的移动改变了电路的结构，电路中的电流、电压值会发生变化，称之为变化电路问题。
解决变化电路问题的关键是把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，再根据有关的公式和规律去解题。
例：如下图所示，当S 1闭合，S 2、S 3断开时，电压表示数为3伏，电流表示数为0.5安；当S 1断开，S 2、S 3闭合时，电压表示数为4.5伏，求此时电流表的示数及R 1、R 2的阻值。
分析： 一、审题S 1闭合时，S 2、S 3断开时，电路为一种状态；S 1断开，S 2、S 3闭合时，电路为一种状态。
因此，本题必须在电路的两种状态下分别解答。
二、联想相关公式及结论用到串联和并联电路中U 、I 、R 三者的特点及欧姆定律公式去计算。
三，解答计算解：（1）S 1闭合时，S 2、S 3断开时，R 1、R 2是串联。
则： R 2=U 2/I=3V/0.5A=6Ω （2） S 1断开，S 2、S 3闭合时，R 1、R 2是并联。
则：可知电源电压U=4.5V ， R 1两端的电压： U 1=U —U 2=4.5V —3V=1.5V R 1=U 1/I=1.5V/0.5A=3Ω 则并联的总电阻： R=R 1R 2/R 1+R 2=3Ω6Ω/3Ω+6Ω=2Ω 并联干路中的电流： I=U/R=4.5V/2Ω=2.25A随堂练习——学以致用、举一反三 2013年各地中考题1常州市生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V 的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。
已知R 1=10Ω，R 2=30Ω，请计算:（1）S 1、S 2断开，S 3闭合时，电路中的电流是多少?（2）S 1断开，S 2、S 3闭合时，通电5min 电路消耗的电能是多少? （3）该电路的最大功率和最小功率之比是多少?答案：解：（1）当只闭合S 3时，R 1和R 2串联在电路中 R 串＝R 1+R 2＝10Ω+30Ω＝40Ω A VR U I 15.0406＝＝串Ω=（2）当只断开S 1时，只有R 2接入电路中()J s V t R U W 360300306222=⨯Ω=＝ （3）当R 1和R 2并联在电路中时，电路的总功率最大430301*********ΩΩ+ΩΩ⨯Ω+＝＝＝并R R R R R 并R U P 2max =当R 1和R 2串联在电路中时，电路的总功率最小串R U P 2min= 3163044022min max ＝＝串并Ω⨯Ω⨯=U R R U P P2（四川省自贡市2013年）30、如图是某电器设备内的一部分电路，电源电压恒为12V ，R 1为定值电阻，R 2为标有“100Ω 0.5A”字样的滑动变阻器．R 3为标有“3V 0.9W ”字样的定值电阻．（1）当开关同时闭合时，电流表的示数为0.3A ，求R 1的阻值及这种情况下整个电路可能消耗的最小功率．答案：解：当开关同时闭合时，R1、R2并联，电流表测R1支路的电流，R1的阻值：R1=U/I1=12V/0.3A=40Ω，当滑动变阻器接入电路的电阻最大时整个电路消耗的最小功率， R1消耗的电功率P1=UI1=12V ×0.3A=3.6W ，R2消耗的最小为P2=U2/R2=(12V)2/100Ω=1.44W ， 电路的总功率P=P1+P2=3.6W+1.44W=5.04W ；3（2013年广州市）23．(6分)如右图所示是额定电压为220V 的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W 。
