实验十一光纤耦合器的原理及性能测试

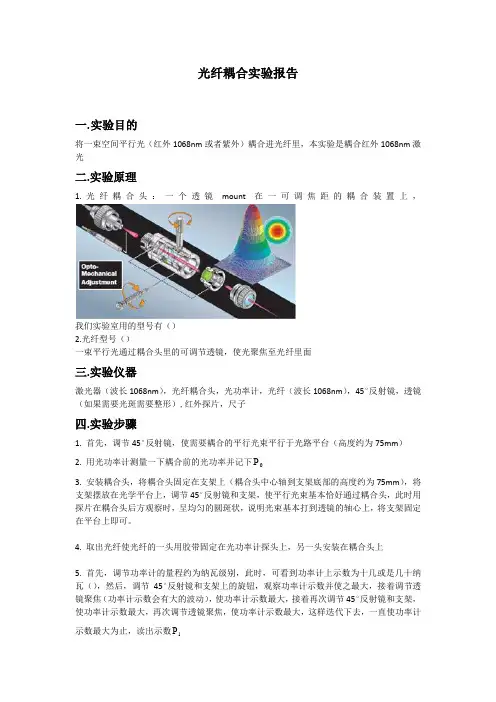

光纤耦合实验报告
光纤耦合实验报告一.实验目的将一束空间平行光（红外1068nm或者紫外）耦合进光纤里，本实验是耦合红外1068nm激光二.实验原理1.光纤耦合头：一个透镜mount在一可调焦距的耦合装置上，我们实验室用的型号有（）2.光纤型号（）一束平行光通过耦合头里的可调节透镜，使光聚焦至光纤里面三.实验仪器激光器（波长1068nm），光纤耦合头，光功率计，光纤（波长1068nm），45ｏ反射镜，透镜（如果需要光斑需要整形）,红外探片，尺子四.实验步骤1. 首先，调节45ｏ反射镜，使需要耦合的平行光束平行于光路平台（高度约为75mm）P2. 用光功率计测量一下耦合前的光功率并记下3. 安装耦合头，将耦合头固定在支架上（耦合头中心轴到支架底部的高度约为75mm），将支架摆放在光学平台上，调节45ｏ反射镜和支架，使平行光束基本恰好通过耦合头，此时用探片在耦合头后方观察时，呈均匀的圆斑状，说明光束基本打到透镜的轴心上，将支架固定在平台上即可。
4. 取出光纤使光纤的一头用胶带固定在光功率计探头上，另一头安装在耦合头上5. 首先，调节功率计的量程约为纳瓦级别，此时，可看到功率计上示数为十几或是几十纳瓦（），然后，调节45ｏ反射镜和支架上的旋钮，观察功率计示数并使之最大，接着调节透镜聚焦（功率计示数会有大的波动），使功率计示数最大，接着再次调节45ｏ反射镜和支架，使功率计示数最大，再次调节透镜聚焦，使功率计示数最大，这样迭代下去，一直使功率计P示数最大为止，读出示数16. 计算耦合效率10ηP =P五.实验总结1. 调节光纤耦合需要很大的耐心，掌握正确的方法原理实验难点，总会调很高的效率.2. 影响光纤耦合的效率有：○1.光路是否等高同轴，平行光束是否恰好通过透镜中心 ○2.光纤头是否被污染， ○3.光斑质量（大小）是否需要整形 ○4.耦合头的选择注意事项1.由于红外激光对眼的视网膜具有不可修复性伤害，所以不许人的眼线与光线所走的水平面重合，更不许用眼激光直接打进眼睛，做好光线格挡，避免光束外露，以免对人体造成伤害。
光纤耦合实验报告
篇一：光纤测量实验报告光纤测量实验报告课程名称：光纤测量实验名称：耦合器光功率分配比的测量学院：电子信息工程学院专业：通信与信息系统班级：研1305班姓名：韩文国学号：13120011实验日期：2014年4月22日指导老师：宁提纲、李晶耦合器光功率分配比的测量一、实验目的：1. 理解光纤耦合器的工作原理；2. 掌握光纤耦合器的用途和使用方法；3. 掌握光功率计的使用方法。
二、实验装置：ld激光器，1 ×2光纤耦合器，2 ×2光纤耦合器，tl-510型光功率计，光纤跳线若干。
1. ld激光器半导体激光器是以一定的半导体材料做工作物质而产生激光的器件。
.其工作原理是通过一定的激励方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（受主或施主）能级之间，实现非平衡载流子的粒子数反转，当处于粒子数反转状态的大量电子与空穴复合时，便产生受激发射作用。
电注入式半导体激光器，一般是由砷化镓（gaas）、硫化镉（cds）、磷化铟(inp)、硫化锌(zns)等材料制成的半导体面结型二极管，沿正向偏压注入电流进行激励，在结平面区域产生受激发射。
本实验用的ld激光器中心频率是1550nm。
2. 光功率计光功率计（optical power meter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。
在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。
通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。
用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。
3. 耦合器光纤耦合器是一种用于传送和分配光信号的光纤无源器件，是光纤系统中使用最多的光无源器件之一，在光纤通信及光纤传感领域占有举足轻重的地位。
光纤耦合器一般具有以下几个特点:一是器件由光纤构成，属于全光纤型器件;二是光场的分波与合波主要通过模式耦合来实现;三是光信号传输具有方向性。
光纤耦合器原理
光纤耦合器原理光纤耦合器是一种能够将光信号从一根光纤传输到另一根光纤的设备，它在光通信系统中起着至关重要的作用。
光纤耦合器的原理是基于光的全反射和折射规律，通过精密的设计和制造，实现光信号的高效耦合和传输。
本文将从光纤耦合器的基本原理、结构和工作原理等方面进行介绍。
光纤耦合器的基本原理是利用光的全反射和折射规律。
在光纤中，光信号通过全反射的方式沿着光纤传输，而当光信号遇到介质折射率不同的材料时，就会发生折射现象。
光纤耦合器利用这一原理，通过精确控制光信号的入射角和介质折射率，实现光信号的耦合和传输。
光纤耦合器通常由两个或多个光纤组成，其中包括输入光纤和输出光纤。
在光纤耦合器中，输入光纤的光信号首先经过耦合区域，然后通过耦合区域的设计和制造，实现光信号的耦合和传输到输出光纤中。
光纤耦合器的结构设计和制造工艺对于光信号的耦合效率和传输质量有着至关重要的影响。
光纤耦合器的工作原理是通过精密的设计和制造，实现光信号的高效耦合和传输。
在光纤耦合器中，耦合区域的设计和制造是关键的一步，它需要考虑光信号的入射角、介质折射率、光纤的直径和材料等因素。
通过精确控制这些因素，可以实现光信号的高效耦合和传输。
除了基本原理、结构和工作原理外，光纤耦合器还有一些特殊的应用。
例如，在光通信系统中，光纤耦合器可以用于光信号的分配和合并，实现光信号的灵活传输和处理。
在光传感系统中，光纤耦合器可以用于光信号的采集和传输，实现对光信号的高效检测和监测。
总之，光纤耦合器是一种能够将光信号从一根光纤传输到另一根光纤的重要设备，它的原理是基于光的全反射和折射规律，通过精密的设计和制造，实现光信号的高效耦合和传输。
光纤耦合器在光通信系统和光传感系统中有着广泛的应用，对于提高光信号的传输质量和系统性能起着至关重要的作用。
耦合试验实验报告总结(3篇)
第1篇一、实验概述本次实验旨在通过耦合试验，了解并掌握光纤耦合器的工作原理，学习其在光通信系统中的应用，以及光功率计的使用方法。
实验过程中，我们使用了LD激光器、光纤耦合器、光功率计等设备，对耦合器光功率分配比进行了测量。
二、实验目的1. 理解光纤耦合器的工作原理；2. 掌握光纤耦合器的用途和使用方法；3. 熟悉光功率计的使用方法；4. 通过实验验证光纤耦合器在光通信系统中的应用效果。
三、实验原理光纤耦合器是一种将两根或多根光纤连接在一起的器件，用于实现光信号的传输、分配和复用。
其主要工作原理是利用光纤的物理特性，通过光纤的弯曲、折射等作用，实现光信号的耦合。
光功率计是一种测量光功率的仪器，用于检测光信号在传输过程中的能量变化。
其工作原理是基于光功率与光信号强度的关系，通过光电转换将光信号转换为电信号，进而测量光功率。
四、实验装置1. LD激光器：中心频率为1550nm；2. 光纤耦合器：1×2光纤耦合器；3. 光功率计：TL-510型光功率计；4. 光纤跳线若干。
五、实验步骤1. 将LD激光器输出端与光纤耦合器的一端相连；2. 将光纤耦合器的另一端与光纤跳线相连；3. 将光纤跳线的另一端连接至光功率计；4. 打开LD激光器，调整输出功率；5. 读取光功率计显示的光功率值；6. 改变光纤耦合器的连接方式，重复步骤4和5；7. 记录不同连接方式下的光功率值；8. 分析实验数据，得出结论。
六、实验结果与分析1. 实验结果显示，在不同连接方式下，光功率分配比存在差异；2. 当光纤耦合器为1×2时，光功率分配比为1:1；3. 当光纤耦合器为2×2时，光功率分配比为1:1:1:1；4. 实验数据与理论分析基本一致。
七、实验结论1. 光纤耦合器是一种重要的光通信器件，在光通信系统中具有广泛的应用；2. 光功率计是一种常用的光功率测量仪器，可以准确测量光功率；3. 通过实验验证了光纤耦合器在光通信系统中的应用效果，为实际工程应用提供了理论依据。
光耦合器测试方法
治肝病 （ 7 ） 防治血管疾病 （ 8 ） 防治血管 栓塞 （ 9 ） 防 治心与脑血管疾病 （ 10 ）
抗肿瘤 （ 11 ） 抗化学毒物 等。天然来 源的生物黄酮分子量小，能被人体迅 速吸收，能通过血
脑屏障，能 时入脂肪组织，进而体现出 如下功能：消除疲劳、保护血管、防动脉硬化、扩张毛细血
管、疏通 微循环、活化大脑及 其他脏器细胞的功 能、抗脂肪氧化、抗 衰老。
LDL)受体数 量和活性 增加、 使血清胆 固醇清除 增加、水 平降低。 他汀类药 物还可抑 制肝脏 合成载
脂蛋白 B-100，从而减少富含甘油三酯 AV、脂蛋白的合成和分泌。
他汀类药物分 为天然化合
物(如洛伐 他丁、辛伐他汀、普伐他汀、美伐他汀)和完全人工合成化 合物(如氟伐他汀、阿托伐他汀 、
西立伐他汀、罗伐他汀、pitavastatin)是最为经典和有效 的降脂药物，广泛应用于高脂血症的治疗 。
电流，计算是否在规定范围。 2）最大正向二级管电压测试：
用电流源测试，电流设为 IF (一般为 20mA），正极接在 PIN1，负极接在 PIN2，测试输出电压 VF：范围（不能大于 1.4V） 3）输入端反向漏电流测试
用电压源在输入端(PIN1&2)加反向电压(按该器件的标准条件），测电流，电流小于最大反向漏 电流 IR:Reverse Leakage Current（10uA) 4）输出端击穿电压测试：
高速光耦合器
逻辑输出光电耦合器
光耦合器
MOSFET 输出光电耦合器 光隔离放大器
光电二极管输出光电耦合器
晶体管输出光电耦合器
三极与 SCR 输出光电耦合器
表一：光电耦合器的分类
输 最 大 最大集 绝 入 集 电 电极/发 缘 类 极 / 发 射极饱 电 型 射 极 和电压 压
【精品文档】光纤耦合实验报告-word范文 (8页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==光纤耦合实验报告篇一：光纤测量实验报告光纤测量实验报告课程名称：光纤测量实验名称：耦合器光功率分配比的测量学院：电子信息工程学院专业：通信与信息系统班级：研1305班姓名：韩文国学号：131201X1实验日期：201X年4月22日指导老师：宁提纲、李晶耦合器光功率分配比的测量一、实验目的：1. 理解光纤耦合器的工作原理；2. 掌握光纤耦合器的用途和使用方法；3. 掌握光功率计的使用方法。
二、实验装置：LD激光器，1 ×2光纤耦合器，2 ×2光纤耦合器，TL-510型光功率计，光纤跳线若干。
1. LD激光器半导体激光器是以一定的半导体材料做工作物质而产生激光的器件。
.其工作原理是通过一定的激励方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（受主或施主）能级之间，实现非平衡载流子的粒子数反转，当处于粒子数反转状态的大量电子与空穴复合时，便产生受激发射作用。
电注入式半导体激光器，一般是由砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等材料制成的半导体面结型二极管，沿正向偏压注入电流进行激励，在结平面区域产生受激发射。
本实验用的LD激光器中心频率是1550nm。
2. 光功率计光功率计（optical power meter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。
在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。
通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。
用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。
3. 耦合器光纤耦合器是一种用于传送和分配光信号的光纤无源器件，是光纤系统中使用最多的光无源器件之一，在光纤通信及光纤传感领域占有举足轻重的地位。
关于光纤耦合的实习报告
实习报告实习内容：光纤耦合实习时间：xxxx年xx月xx日至xxxx年xx月xx日实习单位：xxxx科技有限公司一、实习背景及目的在我国科技事业的高速发展下，光纤通信技术得到了广泛应用。
光纤耦合作为光纤通信系统中的关键部分，其性能的好坏直接影响到整个系统的传输效率。
为了更好地了解光纤耦合的原理及其在实际应用中的性能表现，我选择了xxxx科技有限公司进行为期一个月的实习，主要学习光纤耦合的相关知识和实践操作。
二、实习内容及过程1. 光纤耦合基本原理实习期间，我首先了解了光纤耦合的基本原理。
光纤耦合是指将两个或多个光纤的光能量相互转移的过程。
其原理主要是利用光纤的模场直径、折射率、耦合长度等参数，使得光能量在光纤之间实现高效转移。
光纤耦合的方式有多种，如光纤端面耦合、光纤锥形耦合、光纤光栅耦合等。
2. 光纤耦合器件的制作与测试在实习过程中，我参与了光纤耦合器件的制作与测试。
首先，我学习了光纤耦合器件的制作工艺，包括光纤切割、光纤熔接、光纤耦合器的设计与制作等。
在制作过程中，我深刻体会到了光纤耦合技术在实际操作中的细节问题，如光纤的切割角度、耦合长度、耦合效率等。
接下来，我参与了光纤耦合器件的性能测试。
测试过程中，我们使用光学仪器测量了光纤耦合的插入损耗、回波损耗、耦合效率等参数。
通过测试结果，我们分析了光纤耦合器件的性能优劣，并为优化设计提供了依据。
3. 光纤耦合在实际应用中的性能表现在实习期间，我还学习了光纤耦合在实际应用中的性能表现。
光纤耦合在光通信系统、光纤传感器、光纤激光器等领域具有重要作用。
通过对实际应用场景的了解，我认识到光纤耦合性能的优劣直接影响到整个系统的性能表现。
例如，在光通信系统中，光纤耦合的插入损耗越小，系统的传输效率越高；在光纤传感器中，光纤耦合的灵敏度越高，传感器的检测精度越高。
三、实习收获及体会通过这次实习，我对光纤耦合的基本原理、制作工艺及其在实际应用中的性能表现有了更深入的了解。
光纤耦合器原理
光纤耦合器原理
光纤耦合器是光通信系统中重要的光子器件之一。
它的主要作用是将光信号从一个光纤耦合到另一个光纤中。
光纤耦合器的原理基于光波的耦合过程，强调光波的吸收和放射，使光信号能够在光纤中传输。
光纤耦合器的结构通常由光纤母线、光纤分支和耦合点组成。
光纤母线通常是一根单模光纤，光纤分支是一根分支单模光纤，它们通过一个耦合点连接在一起。
耦合点的设计非常重要，它决定了光波的耦合效率和传输性能。
光纤耦合器的工作原理基于传输模式的相位匹配和效率。
当两个光纤之间有相对运动时，由于相位不匹配，光波会发生反射和散射，从而导致信号衰减和失真。
因此，光纤耦合器必须具有高效的传输模式匹配和稳定性，以确保光信号的传输质量。
光纤耦合器的性能取决于许多因素，包括波长、功率、耦合长度和线宽等。
为了提高光纤耦合器的性能和可靠性，需要进行精确的设计和测试，防止光波的反射和散射，以及其他信号失真和噪声干扰。
总之，光纤耦合器是光通信系统中至关重要的光子器件，它的原理基于传输模式的相位匹配和效率，需要精确的设计和测试，以确保光信号的传输质量。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十一光纤耦合器的原理及性能测试光纤耦合器是一种用于将光信号从一个光纤传输到另一个光纤的设备。
它通常由光源、光纤、光学元件和检测器组成。
光纤耦合器的原理是利用
光学元件将光信号从一个光纤耦合到另一个光纤中，同时保持信号的传输
和质量。
光纤耦合器的主要性能指标包括插损、回波损耗、偏振相关性和耦合
效率。
插损是指从输入光纤到输出光纤间能量的损失程度。
回波损耗是指
在耦合过程中返回到光源的光信号损失的量。
偏振相关性是指光信号在耦
合过程中发生的偏振旋转程度。
耦合效率是指被输入光纤耦合到输出光纤
中的光信号的比例。
为了测试光纤耦合器的性能，可以采用以下方法：
1.插入损耗的测试：将光纤耦合器与光学光源和光学检测器连接起来，测量输入和输出光功率的差异。
通过比较输入和输出光功率的差值，可以
计算出耦合器的插损。
2.回波损耗的测试：将光纤耦合器的输入端连接到光源，输出端连接
到光学检测器，并将光学反射镜连接到输出端。
测量从光源输入到输出端
的光功率损失，以确定回波损耗。
3.偏振相关性的测试：将光纤耦合器的输入端连接到偏振光源，输出
端连接到光学检测器，并通过改变输入端的偏振方向来测量输出端的光功
率变化。
通过测量光功率的变化，可以确定光纤耦合器的偏振相关性。
4.耦合效率的测试：将光纤耦合器的输入端连接到光学光源，输出端
连接到光学检测器，并将光纤耦合器连接到光纤，并测量输入光功率和输
出光功率。
通过比较输入和输出光功率，可以计算出耦合效率。
此外，还可以通过使用OTDR（光时域反射仪）等仪器来测量光纤的损耗和传输性能。
通过TOF（飞行时间）测量等方法，可以实现对光纤传输的延迟和带宽的测量。
总之，了解光纤耦合器的原理以及性能测试的方法对于光纤通信系统中的光信号传输至关重要。
通过对光纤耦合器的性能进行测试，可以确保光信号在传输过程中的稳定性和最佳质量。
