发电机密封油系统1、密封油系统的工作原理密封油系统采用双流双环式密封瓦，其密封原理见下面图1 。

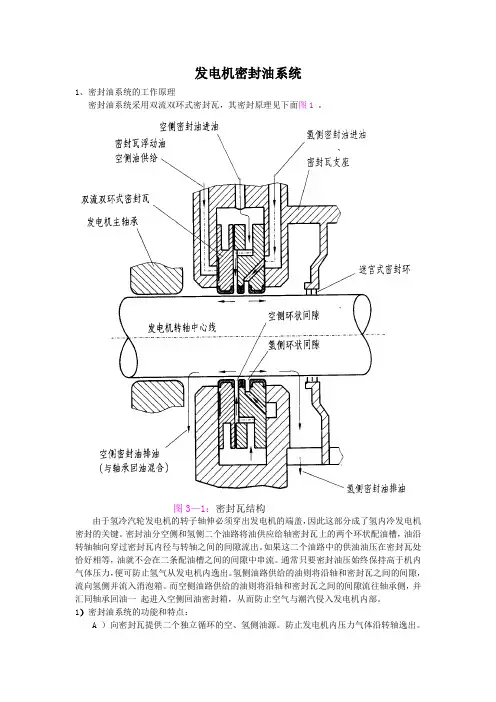

图3—1：密封瓦结构由于氢冷汽轮发电机的转子轴伸必须穿出发电机的端盖，因此这部分成了氢内冷发电机密封的关键。
密封油分空侧和氢侧二个油路将油供应给轴密封瓦上的两个环状配油槽，油沿转轴轴向穿过密封瓦内径与转轴之间的间隙流出。
如果这二个油路中的供油油压在密封瓦处恰好相等，油就不会在二条配油槽之间的间隙中串流。
通常只要密封油压始终保持高于机内气体压力，便可防止氢气从发电机内逸出。
氢侧油路供给的油则将沿轴和密封瓦之间的间隙，流向氢侧并流入消泡箱。
而空侧油路供给的油则将沿轴和密封瓦之间的间隙流往轴承侧，并汇同轴承回油一起进入空侧回油密封箱，从而防止空气与潮汽侵入发电机内部。
1）密封油系统的功能和特点：A ）向密封瓦提供二个独立循环的空、氢侧油源。
防止发电机内压力气体沿转轴逸出。
B ）保证空侧密封油压始终高于机内气体压力某一个规定值，并确保密封瓦内氢侧与空侧的油压维持相等，其压差限定在允许变动的范围之内。
C ）通过热交换器冷却密封油，从而带走因密封瓦与轴之间的相对运动而产生的的热量，确保瓦温与油温控制在要求的范围之内。
D ）通过油过滤器，去除油中杂物，保证密封油的清洁度。
E ）通过发电机消泡箱和氢侧回油控制箱，释放掉溶于密封油中的饱和机氢气。
F ）空侧油路备有多路备用油源，以确保发电机安全、连续运行。
G ）利川压差开关、压力开关及压差变送器等，自动监测密封油系统的运行。
H ）空、氢侧油路各装有一套加热器，以保证密封油的运行油温始终保持所要求的范围之中。
I ）密封油系统采用集装式，便于运行操作和维修。
2）密封油系统的工作原理密封油系统是一个比较完善的供油系统，其系统原理见图2，图中显示密封油系统分空侧油路和氢侧油路两个部分。
图2：密封油系统原理示意空侧密封油油路：由交流电动机驱动的空侧密封油油泵从空侧回油箱取得油源，部分油经油冷却器、油过滤器后注入密封瓦的空侧，另一部分油则经过主压差阀( MKW05AA101 ）流回到油泵的进油侧。
发电机密封油系统介绍48页PPT
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
发电机密封油系统介绍 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
经典的出国调试英语文本

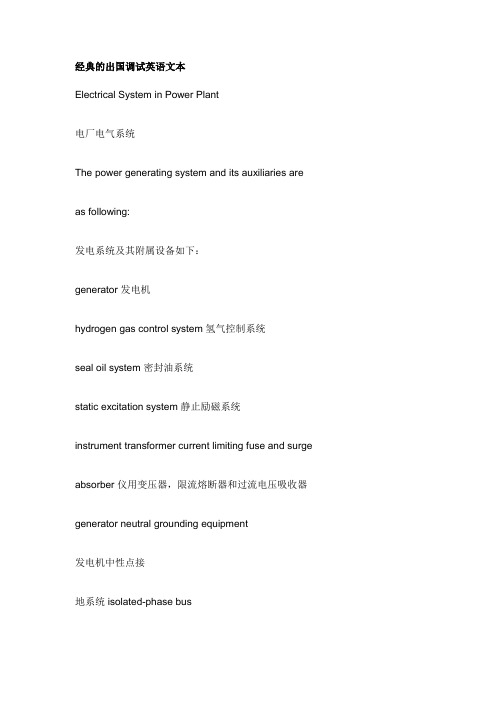

经典的出国调试英语文本Electrical System in Power Plant电厂电气系统The power generating system and its auxiliaries are as following:发电系统及其附属设备如下：generator 发电机hydrogen gas control system 氢气控制系统seal oil system 密封油系统static excitation system 静止励磁系统instrument transformer current limiting fuse and surge absorber 仪用变压器，限流熔断器和过流电压吸收器generator neutral grounding equipment发电机中性点接地系统 isolated-phase busSorry, I’m not sure I have understood all of it. Do you meanthat’s the difference between synchronous generator and induction generator?对不起，我不能确定我已经懂了，你的意思是，那就是同步发电机和异步发电机的区别吗？Excitation with DC exciter直流励磁机励磁Excitation with AC exciter交流励磁机励磁Rotating exciter 旋转励磁机Static exciter 静止励磁机Main exciter 主励磁机Pilot exciter 副励磁机Automatic voltage regulator 自动电压调节器Power system stabilizer 电力系统稳定器Over-excitation limiter 过励磁机限制器Minimum excitation limiter 最低励磁限制器Hydrogen cooling 氢冷Air cooling 空冷Could you introduce the outline of the electricalsystem of the power plant?你能介绍一下该电厂的电气系统概况吗All right,let’s look at the electrical mimic board so as to helpyou to understand better.行，让我们看这个电气模拟盘，这会帮助你们更好的理解。
