自学cad制图入门到精通的方法教程步骤图
自学cad制图入门到精通的方法教程步骤图
2.设备绘图单位格式-单位命令：ddunits长度、角度、插入比例、方向
3.对象选择三种方式选择：①直接选择②窗口选择(左选)③交叉选择(右选)。当对象处于选择状态时，在其上会出现若干个带颜色的小方框，称为夹点。工具-选项-选择集未选中：兰色选中：红色暂停：绿色夹点大小可调整。
4.快速缩放平移视图命令：zoom①全部缩放②范围缩放③比例缩放④窗口缩放⑤实时缩放标准工具栏中的“实时平移”按钮视图-缩放-范围
6.设置正交和极轴①正交类似丁字尺的绘图辅助工具，光标只能在水平方向的垂直方向上移动。-2-正交模式和极轴追踪是不能同时使用的。②极轴追踪F10工具-草图设置-极轴追踪极轴角设置：5、10、15、18、22.5、30、45、90极轴角测量：绝对、相对上一段。
7.设置对象捕捉、对象追踪①对象捕捉在绘图过程中，可以使用光标自动捕捉到对象中特殊点，如端点、中点、圆心和交点等。是使用最为方便和广泛的一种绘图辅助工具。对象捕捉有两种方式：单点捕捉、对象捕捉单点捕捉执行过程中，对象捕捉不起作用。对象捕捉模式设置：F3或工具-草图设置-对象捕捉-相应设置，以选择合适的对象捕捉模式。在工具栏上空白区域单击鼠标右键，在弹出的快捷菜单中选择对象捕捉命令。②对象追踪使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。默认情况下，对象捕捉追踪将设置为正交。对齐路径将显示在始于已获取的对象点的0度、90度、180度和270度方向上，但是，可以使用极轴追踪角代替。
1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。各个点之间没有相对关系，只是和坐标零点的有关。②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。使用格式：距离〈角度
2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。相对已知点坐标点(x,y,z)的增量为(Δx,Δy，Δz)的坐标点的输入格式为(@Δx,Δy,Δz)，其中@表示输入的为相对坐标值。②相对极坐标：以某一特定的点为参考极点，输入相对于极点的距离和角度来定义一个点的位置，其使用格式为：@距离〈角度
4.直线绘图过程中用得最多的图形，可以是一条线段也可以是多条连续的线段，但是每一条线段是独立存在的对象。两点确定一条直线，所以只要指定了起点和终点就可以确定一条直线。
5.射线一端固定，另一端无限延长的直线，主要用来作为辅助线。绘图-射线命令：ray
6.构造线向两个方向无限延伸的直线，它既没有起点也没有终点，主要用作辅助线，作为创建其他对象的参照。选择绘图-构造线，或单击二维绘图面板中的构造线按钮或在命令行中输入xline五种绘制构造线方法：①水平H②垂直V③角度A(创建一条与参照线或水平轴成指定角度，并经过指定一点)④二等分B(创建一条等分某一角度的构造线)⑤偏移O(创建平行于一条基线一定距离的构造线)
7.弧线比较复杂的平面图形中基本都会涉及到弧线的绘制。①圆弧绘图-圆弧或二维绘图面板中圆弧或命令：arca指定三点方式b指定起点、圆心以及另一参数方式c指定起点、端点及另一参数方式②椭圆弧单击二维绘图面板中的椭圆弧按钮与椭圆绘制方法基本一致，只是在绘制椭圆弧时要指定起始角度和终止角度。
8.封闭图形①矩形选择绘图-矩形命令，或单击矩形按钮，或命令行中输入rectang。②多边形选择绘图-正多边形，或单击正多边形按钮，或命令行输入polygon。提供三种绘制正多边形方法：a内接圆法：多边形的顶点均位于假设圆的弧上，需要指定边数和半径。b外接圆法：多边形各边与假设圆相切，需要指定边数和半径。c边长方式：直接指定多边形上的大小和方向。③圆选择绘图-圆命令，或单击圆的按钮，或在命令行输入circle来执行。系统提供指定圆心和半径、圆心和直径、两点画圆、三点画圆、三点相切和两个切点加一个半径等6种绘制圆方式。④圆环圆环是填充环或实体填充圆，即带有宽度的闭合多段线。要创建圆环，需要指定它的圆心和内个直径。⑤椭圆选择绘图-椭圆命令，或单击椭圆按钮，或在命令行中输入ellipse来执行命令。系统提供了三种方式用于绘制精确的椭圆。a一条轴的两个端点和另一条轴半径。b一条轴的两个端点和旋转角度。c中心点、一条轴端点和另上条轴半径。
9.多段线是作为单个对象创建的相互连接的序列线段，可以创建直线段、弧线段或两者的组合线段。多线段中的线条可以设置成不同的线宽以及不同线型，具有很强的实用性。单击多段线按钮，或在命令行中输入pline，可以执行该命令。可以在命令行提示中输入不同的选项，执行不同操作，绘制由不同线型和线宽组成的多段线。圆弧A，长度L，半宽H，宽度W。
10.多线多线由1至16条平行线组成，这些平行线称为元素。通过指定每个元素距多线原点的偏移量可以确定元素的位置。用户可以自己创建和保存多线样式，或者使用包含两个元素的默认样式。用户还可以设置每个元素的颜色、线型，以及显示或隐藏多线的接头。所谓接头就是批那些出现在多线元素每个顶点处的线条。多线多用于建筑设计和园林设计领域，常用于建筑墙线的绘制。绘图-多线，或在命令行中输入mline，可以执行该命令。命令行中提供了对正(J)、比例(S)、样式(ST)3个选项供用户设置。对正有三种方式：上(T)、无(Z)、下(B)。默认选项为上，使用此选项绘制多线时，在光标下方绘制多线;使用选项无绘制多线，多线以光标为中心绘制;使用选项下绘制多线时，多线在光标上面绘制。比例该选项的功能是决定多线宽度是在样式中设置宽度的多少倍。在命令行输入S，命令行提示：输入多线的比例值。样式此选项的功能是为将要绘制的多线指定的样式。在命令行中输入ST。输入“?”后，文本窗中将显示当前图形文件加载的多线样式。默认样式为standard。在菜单栏中选择格式-多线样式命令，该对话框中用户可以设置多线样式。
11.样条曲线绘图-样条曲线，或在二维绘图面板上单击样条曲线按钮，或命令行中输入spline。-是经过或接近一系列给定点的光滑曲线。一般通过指定样条曲线的控制点和起点，以及终点的切线方向来绘制样条曲线，在指定控制点和切线方向时，用户可以在绘图区观察样条曲线的动态效果，这样有助于用户绘制出想要的图形。在绘制样条曲线时，还可以改变样条拟合的偏差，以改变样条与指定拟合点的距离，控制曲线与点的拟合距离，此偏差值越小，样条曲线就越靠近这些点。
12.修订云线绘图-修订云线，或或在二维绘图面板上单击修订云线按钮，或在命令行中输入revcloud。修订云线是由连续圆弧组成的多段线。在检查或用红线圈阅图形时，可以使用修订云线功能亮显标记以提高工作效率。可以从头开始创建修订云线，也可以将对象(例如圆、椭圆、多段线或样条曲线)转换为修订云线。
13.图案填充图案填充是指使用预定义填充图案填充图形区域，可以使用当前线型定义简单的线图案，也可以创建更加复杂的填充图案。填充分实体填充和渐变填充两种，实体填充使用实体颜色填充图形区域，渐变填充是一种颜色的不同灰度之间或两种颜色之间使用过渡。在菜单中选择绘图-填充图案命令，或在命令行中输入hatch命令，或单击二维绘图面板中填充图案按钮，都可以打开图案填充和渐变色对话框。图案填充选项卡用于设置实体填充，该选项卡包括6个选项组：类型、角度和比例、图案填充和比例、图案填充原点、边界、选项和继承特性。类型：包括预定义、用户定义、自定义三种①图案：控制对填充图案的选择，单击按钮，弹出填充图案选项板对话框，在该对话框的四个选项卡中可以选择合适的填充图案类型。②样例：显示选定图案的预览。③角度和比例：主要是控制填充的疏密程度和倾斜程度。角度是设置填充图案的角度，双向复选框是设置当填充图案选择用户自定义时采用的线型和线条布置是单向还是双向。比例是设置填充图案的比例值。间距是设置当用户选择用户自定义时填充图案类型时采用的线型的线条的间距，输入不同间距值将得到不同填充效果。ISO笔宽是主要针对用户选择预定义填充图案类型，同时选择了ISO预定义图案时，可以改变笔宽值来改变填充效果。④边界：主要用于用户指定图案填充的边界，用户可以通过指定对象封闭的区域中的点或者封闭区域的对象的方法确定填充边界通常使用的是添加“拾取点”按钮和添加选择对象按钮。渐变色单色：选中该单选按钮可以使用较深着色到浅着色平滑过渡地进行单色填充。双色：选中该单选按钮可以在指定两种颜色之间平滑地进行双色渐变填充，在颜色选项组里可以设置颜色。居中：复选框控制颜色渐变居中。角度：下拉文本框控制颜色渐变的方向。其余选项功能与图案填充一样。
1.图形位移
①移动图形：通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。
②旋转图形：选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。可以改变对象的方向，并按指定的基点和角度定位新的方向。一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。
2.图形修改
②拉伸图形：可以拉伸对象中选定的部分，没有选定部分保持不变。在使用拉伸图形命令时，图形选择窗口外部分不会有任何改变;图形选择窗口内的部分会隨图形选择窗口移动而移动，但也不会有形状的改变。选择修改/拉伸命令，或单击拉伸按钮，或在命令行中输入stretch来执行。要进行拉伸的对象必须用交叉窗口或交叉多边形的方式来进行选取。
③延伸图形：可以将选定对象延伸至指定边界上。可以将直线、射线、圆弧、椭圆弧、非封闭的多段线延伸至指定的直线、、射线、圆弧、椭圆弧、多段线、构造线和区域等上面。通过选择修改/延伸命令，或单击延伸按钮，或在命令行中输入extend来执行。可延伸对象必须是有端点的对象，如直线、多线等，而不能是无端点的对象，如圆、参照线等。首先是指定延伸边界再是选择要延伸对象
④修剪图形：可以将选定对象在指定边界一侧部分剪切掉。可以修剪对象包括：直线、射线、圆弧、椭圆弧、多段线、构造线及样条曲线等。有效边界包括：直线、射线、圆弧、椭圆弧、多段线、构造线和填充区域等。首先是选择剪切边再是选择修剪对象 ⑤打断图形：用于打断所选对象，即将所选对象分成两部分，或删除对象上的某一部分。该命令作用于直线、射线、圆弧、椭圆弧、多段线和构造线等。打断命令将会删除对象上位于第一点和第二点之间部分。第一点选择该对象时的拾取点，第二点为选定的点，如果选定的第二点不在对象上，系统将选择对象上离该点最近的一个点。选择修改/打断命令，或单击打断按钮，或在命令行中输入break来执行。对于圆或圆弧的打断，是按照逆时针方向进行的。
⑥圆角和倒角：是用选定的方式，通过事先确定了的圆弧或直线段来连接两条直线、圆弧、椭圆弧、多段线、构造线，以及样条曲线。选择修改圆角命令，或单击圆角按钮，或在命令行中输入fillet来执行。激活圆角命令后，设定半径参数和指定角的两条边，就可以完成对这个角的圆角操作。选择修改/倒角命令，或单击倒角按钮，或在命令行中输入chamfer来执行。执行倒角命令后，需要依次指定角的两边、设定倒角在两条边上的距离。倒角尺寸就由两个距离来决定。

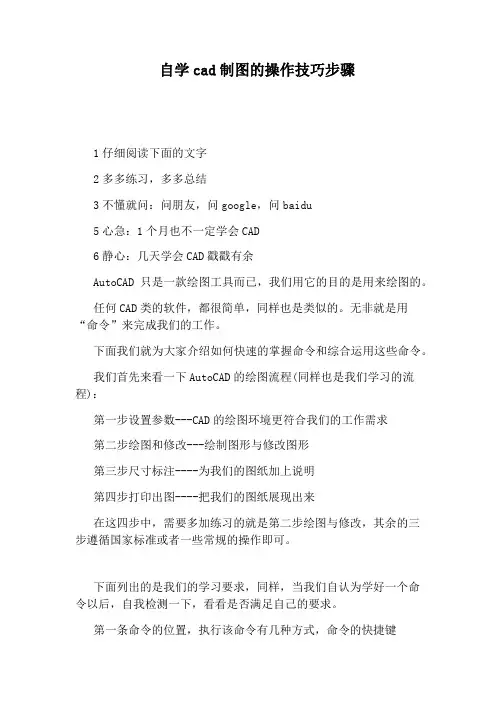

自学cad制图的操作技巧步骤
自学cad制图的操作技巧步骤
1仔细阅读下面的文字
2多多练习，多多总结
3不懂就问：问朋友，问google，问baidu
5心急：1个月也不一定学会CAD
6静心：几天学会CAD戳戳有余
AutoCAD只是一款绘图工具而已，我们用它的目的是用来绘图的。
任何CAD类的软件，都很简单，同样也是类似的。无非就是用“命令”来完成我们的工作。
下面我们就为大家介绍如何快速的掌握命令和综合运用这些命令。
我们首先来看一下AutoCAD的绘图流程(同样也是我们学习的流程)：
第一步设置参数---CAD的绘图环境更符合我们的工作需求
第二步绘图和修改---绘制图形与修改图形
第三步尺寸标注----为我们的图纸加上说明
第四步打印出图----把我们的图纸展现出来
在这四步中，需要多加练习的就是第二步绘图与修改，其余的三步遵循国家标准或者一些常规的操作即可。
下面列出的是我们的学习要求，同样，当我们自认为学好一个命令以后，自我检测一下，看看是否满足自己的要求。
第一条命令的位置，执行该命令有几种方式，命令的快捷键 第二条使用这个命令我们可以实现什么样的功能
第三条该命令的操作步骤
第四条我们用这个命令的时候可能会出现什么样的问题?及如何解决
第五条与该命令相似的命令，两者之间的区别?
我们学习的时候，应该以这个标准做笔记;学完以后应该以这个标准检测自己是否学好了。
当我们所有的命令学完以后，我们就应该根据某一要求对这些命令及进行分类。比如根据命令的用途或者使用频率等等。这样利于我们记忆。
第一基本的二维图形
这些练习题一般是为了让我们熟练掌握命令。
看见了一个图形，自己一定要独立的去完成。然后再去参考相应的答案。最后要总结一下，那里做的很好，那里做的不好?
第二行业图纸
这一类的图纸，要求很高，不容的一点差不错。
你应该具备的条件：
1熟悉行业的国家制图标准
2熟悉行业的制图符号
3能够看得懂行业图纸
4掌握相关的行业知识
(完整word版)CAD制图入门
(完整word版)CAD制图入门
一、窗口介绍
熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：
1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存,则出显示Drawing 。紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有:①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏
3、绘图窗口：在CAD工作界面上,最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形.绘图区没有边界,利用视窗缩放功能,可使绘图区无限增大或缩小。当光标移至绘图区域内时，便出现了十字光标和拾取框。绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS）,也可能是用户坐标系（UCS)。
4、命令行提示区：命令行用于接受用户的命令或参数输入。命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。在绘图时，应特别注意这个窗口,输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。。
5、状态行：显示当前图形的绘制的状态,如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制
1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后 →关闭。
B：在任意工具栏上点击右键，点击所需工具栏名称,即可打开或关闭相应工具栏。
2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。(F2快捷键：命令行和文本窗口的切换。)
状态行开关按钮的选项定制:在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。
CAD制图入门教程之精华篇
CAD制图入门教程之精华篇
一、窗口介绍
熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：
1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏
3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。当光标移至绘图区域内时，便出现了十字光标和拾取框。绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4、命令行提示区：命令行用于接受用户的命令或参数输入。命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制
1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后 →关闭。
B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。（F2快捷键：命令行和文本窗口的切换。）
状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。
CAD制图初学者入门
CAD制图初学者入门
初学者入门及快速提高绘制CAD施工图速度
初学者用CAD绘制施工图入门及快速提高绘图速度。
为什么是初学者就能快速提高，这里提到的入门及绘图速度的提高都是同时进行的，也就是说，初学者不要抱着这样的心态，先入门，再逐步提高，这样做事倍功半。笔者有过这样深痛的教训：抱着一本厚厚的CAD教程，断断续续学了一年的时间后，画一张平面图用了一整天，抱着试试的心态去应聘，结果在公司里完全把我的观念给颠覆了，公司给了我一个星期的时间试用，在几天内的练后，用不到半小时就画出一张平面图。而且发现方法极其简单，早知如此，一年的时间都可以去做兼职了。
这编文章的宗旨就是“快”，学完后会发现“快”和“精通”是两码事，因为快，所以通过本文的练，用不了几天就能迅速入门及提高绘图速度。
这怎么说呢，打个比方：在课堂上学了两三年的汽车的构造，原理，驾驶汽车规则，方法后，当你坐在驾驶座上，脑袋还是一遍空白。CAD绘图是个操作过程，不是学原理，就像，画画，弹琴，都要亲自去练，听老师讲一千遍一万遍都没用，学买股票都要亲自操作，对吧。 关于初学者首先要有电脑根蒂根基知识，知道甚么是“新建、保存，复制，粘贴，撤销，键盘操纵，鼠标操纵，打字等等。”别的一个就是要明白工程制图的知识，会看平面图，知道甚么是“轴线，尺寸，墙体，门窗，比例，正交，对称轴，角度，圆弧，垂直，端点”等等。后面都会用到这些知识，另有尺寸的计较，真正的画图过程当中有良多需求进行尺寸的计较的。有良多的返工都是计较错了。这些可以在网高低载自己看看，或者你已经在学校里学会了，这里就不多讲了。目前开始进修CAD绘制施工图吧。
目次
练惯用的平面安置图（把图打印出来放在桌面，或另开启一个窗口）
CAD命令的作用不是唯一性，画出某一图形的方法也不是唯一性，就造成初学者的混乱，所以不先介绍命令，而是一步一步示范画图，初学者严格按照介绍的步骤画，画熟练后再变通，再去学命令的其他作用，形成自己的惯。画图最关键是：“快”。
AutoCAD2018制图基础到精通全集零基础轻松学CAD新手入门——cad教学笔记
来一波笔记
1选项:op
鼠标操作：滚动中键缩放 按住中键移动
实线全部框中，虚线有在框内即可。左实右虚
直线l 注意回车，不要多点鼠标
2尺寸界线不要和几何线重合，要选择“对面”的点
标注的线要对齐，在一条水平线上
制图顺序(由大到小，由外到内)
空格键重复上一操作
快速标注：注释→快速→虚线选中→空格然后选位置
连续标注：先标注一个，然后点连续选要标注的地方
shift+鼠标中键=切换3D视角
3斜线：永远以0为基准
斜线公式：@长度＜角度
斜线标注：对齐(线性只能水平或竖直)
修剪：TR回车两次，对准不要的对象直接点(由外到内)(修剪的同时按住shift键表示延伸）
4平行或垂直不需要标注角度，有一个就行了
5矩形公式：@长度，宽度 (回车，要先指定一点)
旋转(输入RO回车，选择对象，指定参考点，再输入角度)(点c复制选项可以保留原来的)
偏移(输入o回车，再输入距离回车键再选择对象，再指定方向(多个可以实现连续偏移(可以用来做表格)）
移动m(工具栏)对于直线，点中点可以直接移动
8标注：数字右键可以调整精度
D标注样式管理器
同一个图形同样的尺寸(对称），只需标注一次，能够计算出来的尺寸不需要再标注
要合理清晰完整
9圆c 默认输入半径 一个完整的圆，对其标注只能标注直径，不能标注半径
圆角f：相切于两个圆
打断br(变相的删除，点两个点）
有了定位线，要从定位线的端点进行标注
10复制co(指定两个点)
对准对象快速双击左键，可修改属性
切点tan或ctrl+右键选择
切线(切点每选一次，只能用一次)
11做和三个相切的圆弧，用相切相切相切命令(圆命令内)
12椭圆EL
中心点画椭圆，只需输入长，短轴的一半，要先指定中心点位置
圆角内切于两个，相切外切于两个
同样特征，旋转复制
用好偏移！ 13多边形pol (中心点命令)
边到边(外切多边形)点到点(内接多边形)
14利用边命令绘制多边形的时候，无需指定中心点
CAD入门到精通视频教程
CAD入门到精通视频教程
1-1：软件和界面简介：
2-1：参照物和坐标系：
1、世界坐标系：CAD打开左下角未曾动过的坐标系。
2、相对坐标系：时时改变。
3-1：点的精通定位：
点的命令输入形式：x，y；x
1、绝对输入法：创造点相对世界坐标原点完成。
2、相对坐标输入法：创造点相对上一点而言。
动态坐标DYN，结束命令的三种方法：（1）鼠标右键—确定;(2)回车键；（3）ESC键。
3-2：点的精确定位：（具体运用）
1、世界坐标系：平移只是相当页面移动，坐标未动。指定第一点x,y；或+-x,+-y. （+/-符号只代表方向）。
2、极坐标系：指定第一点；距离
3-3：相对输入方法的运用（绘图常用）
指定第一点：@x,y(上一点为下一点的坐标原点）@0，+/_y;或@+/-x, 0.
4-1:点;
1、单点：一个命令只创造一个点（直接输入坐标）
2、多点:命令结束只能用ESC键，能创造无数点。 3、定数等分：F8键为：开启、关闭正交方向；由格式（菜单）改变点的样式；Alt+F8键控制直线水平或垂直。
步骤：选定线段(对象）—输入命令，线段数目—格式—点的样式。
4、定距等分：步骤;选定——输入定距——鼠标在左侧从左测量，选右侧从右往左测量。
4-2：圆环: fill控制填充颜色ON，Off (只对以后绘图起作用）
步骤：命令—输入内径—外径—指定中心点。(外径可以大于或小于内径)—默认添加颜色。
4-3: 射线和构造线：
1、射线:为一端无限延长的直线。
2、构造线：为两端无限延长的直线（绘图起辅助线作用)
步骤：命令：xLine指定点或[水平（H)垂直（V）角度（A）二等分（B）偏移（O）]
2
二等分（角平分线） 1 结束命令
3
自学cad制图入门到精通的方法教程步骤图
自学cad制图入门到精通的方法教程步骤图
2.设备绘图单位格式-单位命令：ddunits长度、角度、插入比例、方向
3.对象选择三种方式选择：①直接选择②窗口选择(左选)③交叉选择(右选)。当对象处于选择状态时，在其上会出现若干个带颜色的小方框，称为夹点。工具-选项-选择集未选中：兰色选中：红色暂停：绿色夹点大小可调整。
4.快速缩放平移视图命令：zoom①全部缩放②范围缩放③比例缩放④窗口缩放⑤实时缩放标准工具栏中的“实时平移”按钮视图-缩放-范围
6.设置正交和极轴①正交类似丁字尺的绘图辅助工具，光标只能在水平方向的垂直方向上移动。-2-正交模式和极轴追踪是不能同时使用的。②极轴追踪F10工具-草图设置-极轴追踪极轴角设置：5、10、15、18、22.5、30、45、90极轴角测量：绝对、相对上一段。
7.设置对象捕捉、对象追踪①对象捕捉在绘图过程中，可以使用光标自动捕捉到对象中特殊点，如端点、中点、圆心和交点等。是使用最为方便和广泛的一种绘图辅助工具。对象捕捉有两种方式：单点捕捉、对象捕捉单点捕捉执行过程中，对象捕捉不起作用。对象捕捉模式设置：F3或工具-草图设置-对象捕捉-相应设置，以选择合适的对象捕捉模式。在工具栏上空白区域单击鼠标右键，在弹出的快捷菜单中选择对象捕捉命令。②对象追踪使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。默认情况下，对象捕捉追踪将设置为正交。对齐路径将显示在始于已获取的对象点的0度、90度、180度和270度方向上，但是，可以使用极轴追踪角代替。
1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。各个点之间没有相对关系，只是和坐标零点的有关。②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。使用格式：距离〈角度
2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。相对已知点坐标点(x,y,z)的增量为(Δx,Δy，Δz)的坐标点的输入格式为(@Δx,Δy,Δz)，其中@表示输入的为相对坐标值。②相对极坐标：以某一特定的点为参考极点，输入相对于极点的距离和角度来定义一个点的位置，其使用格式为：@距离〈角度
自学cad制图的操作技巧步骤 2
让知识带有温度。
第 1 页/共 3 页
自学cad制图的操作技巧步骤
自学cad制图的操作技巧步骤
1认真阅读下面的文字
2多多练习，多多总结
3不懂就问：问伴侣，问google，问baidu
5心急：1个月也不一定学会CAD
6静心：几天学会CAD戳戳有余
AutoCAD只是一款绘图工具而已，我们用它的目的是用来绘图的。
任何CAD类的软件，都很容易，同样也是类似的。无非就是用“命令”来完成我们的工作。
下面我们就为大家介绍如何迅速的把握命令和综合运用这些命令。
我们首先来看一下AutoCAD的绘图流程(同样也是我们学习的流程)：
第一步设置参数---CAD的绘图环境更符合我们的工作需求
其次步绘图和修改---绘制图形与修改图形
第三步尺寸标注----为我们的图纸加上说明
第四步打印出图----把我们的图纸呈现出来 千里之行，始于足下
第 2 页 /共 3 页
在这四步中，需要多加练习的就是其次步绘图与修改，其余的三步遵循国家标准或者一些常规的操作即可。
下面列出的是我们的学习要求，同样，当我们自认为学好一个命令以后，自我检测一下，看看是否满足自己的要求。
